POLITECHNIKA LUBELSKA
WYDZIAŁ ELEKTRYCZNY
Laboratorium elektrotermii.
Ćwiczenie nr 8
Temat: Badanie układu indukcyjnego 8000 Hz.
Skład grupy: Data wykonania ćwiczenia:
11.03.98
Celem ćwiczenia jest zapoznanie się z ogólną budową urządzenia grzejnego, jego obwodem siłowym oraz określenie podstawowych parametrów elektrycznych urządzenia i wzbudnika.
Schemat blokowy indukcyjnego urządzenia grzejnego firmy Veb Inducal Gollingen:
Zainstalowane w Laboratorium Elektrotermii indukcyjne urządzenie grzejne 56 kW 8000 Hz
składa się z podzespołów przedstawionych powyżej:
IMA - szafa przyłączowa
M.-3, G-1 - przetwornica średniej częstotliwości
WG - zespół przekładników
IMSt - szafa sterownicza i regulacyjna
IMGG - szafa średniej częstotliwości
IMES-1E - zespół grzejny
Dane znamionowe przetwornicy GEF-AV:
- generator: 56 KW - moc znamionowa
750/380V - napięcie znamionowe
8000 Hz - częstotliwość synchroniczna
106/212 A - prąd znamionowy
cosϕ = 0.7
- silnik: 64 kW - moc znamionowa
3x 380/220 V - napięcie zasilające
127 A - prąd znamionowy
3000 obr/min - znamionowa prędkość znamionowa
cosϕ = 0.85
Schemat pomiarowy:
Tabela pomiarowa:
|
U1 |
U4 |
I4 |
U3 |
Iw |
I2 |
I1 |
I5 |
P1 |
P2 |
|
kV |
V |
A |
V |
A |
A |
A |
A |
W |
W |
stan |
600 |
5,22 |
571 |
336 |
2,2 |
3,2 |
70 |
140 |
30000 |
4200 |
jałowy |
500 |
4,54 |
497 |
299 |
2 |
3 |
60 |
120 |
23000 |
3750 |
|
300 |
2,53 |
277 |
173 |
1 |
1,8 |
30 |
75 |
10000 |
3000 |
zimny |
500 |
4,7 |
514 |
290 |
8 |
4,5 |
150 |
300 |
75000 |
27500 |
gorący |
600 |
5,42 |
593 |
357 |
2,5 |
3,45 |
75 |
162 |
35000 |
14000 |
|
R1 |
Z1 |
cosφj |
cosφj50 |
X1 |
Q1 |
Q2 |
S1 |
S2 |
η |
|
|
|
- |
- |
|
Var |
Var |
VA |
VA |
% |
stan |
0,037 |
0,588 |
0,063 |
0,326 |
0,587 |
87122 |
191495 |
92142 |
191879 |
83,3 |
jałowy |
0,042 |
0,602 |
0,070 |
0,291 |
0,601 |
75556 |
148145 |
78979 |
148506 |
68 |
|
0,100 |
0,625 |
0,160 |
0,203 |
0,617 |
48338 |
47264 |
49362 |
47883 |
73,3 |
zimny |
0,110 |
0,564 |
0,195 |
0,380 |
0,553 |
182649 |
146257 |
197448 |
149112 |
74,3 |
gorący |
0,327 |
0,602 |
0,543 |
0,328 |
0,506 |
100714 |
177742 |
106622 |
211682 |
72 |
Wzory użyte do obliczeń:
R1=
; X1=
Z1=
Q1=
cosφ
Q2=U3
cos
S1=
S2=U
η=

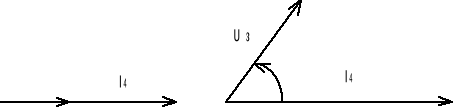

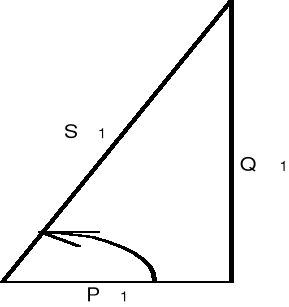

stan jałowy 50 Hz:
stan jałowy 8000 Hz:

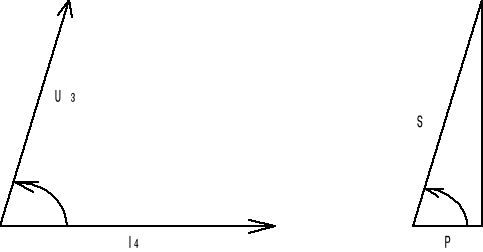

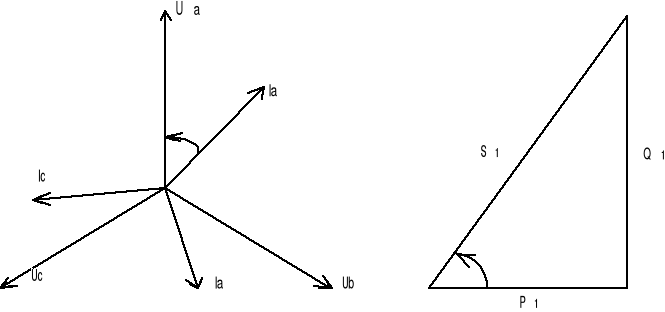

stan obciążenia 50Hz:
zimny gorący

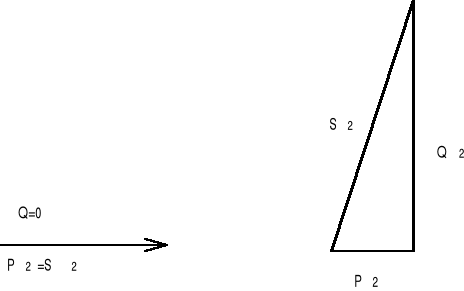

stan obciążenia 8000Hz:
zimny gorący
stan obciążenia 800Hz:
zimny gorący
Wnioski:
W ćwiczeniu dokonaliśmy pomiarów dla stanu jałowego przy trzech wartościach napięć zasilających, oraz dwóch pomiarów dla stanu obciążenia, gdy pręt był zimny i gdy pręt był gorący.
Pomiary nie są zbyt dokładne ze względu na zastosowanie przekładników, oraz ze względu na błąd częstotliwościowy po stronie 8000Hz.
Naszą uwagę przy wykonaniu ćwiczenia zwróciła duża szybkość nagrzewania wsadu.
