Ćwiczenie nr: 8

Temat: Badanie modelu pompy ciepła.

Grupa: ED 8.3 data wykonania:

Rafał Sieńko 30.04.1998

Zbigniew Rybicki

Jarosław Wójcik

Badania i pomiary.

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

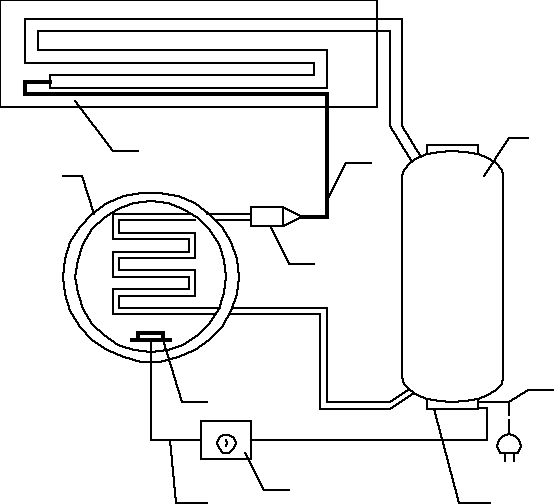

1.Budowę modelu pompy ciepła przedstawia poniższy rysunek:

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

gdzie odpowiednio:


  1. parownik (żródło dolne);

  2. sprężarka hermetyczna;

  3. skraplacz ( zbiornik wody );

  4. węzeł elektryczny;

  5. termostat;

  6. kapilara termostatu;

  7. czujnik termostatu;

  8. przewód zasilający;

  9. filtr mechaniczny freonu;

  10. rurka kapilarna;


Sprężarka spręża pary freonu i tłoczy je do wężownicy zanurzonej w zbiorniku z wodą (p=0,7MPa). Para oddaje ciepło wodzie, skrapla się i w postaci cieczy przepływa przez filtr mechaniczny i rurkę kapilarną, która spełnia rolę zaworu rozprężnego. W parowniku wskutek przejścia z rurki kapilarnej do rurki w skraplaczu o ponad 10-cio krotnie większej średnicy następuje efekt rozprężania ciekłego freonu w pary gazu (p=0,08MPa). Freon w postaci gazowe, ogrzany w parowniku wraca do sprężarki i cykl się powtarza.

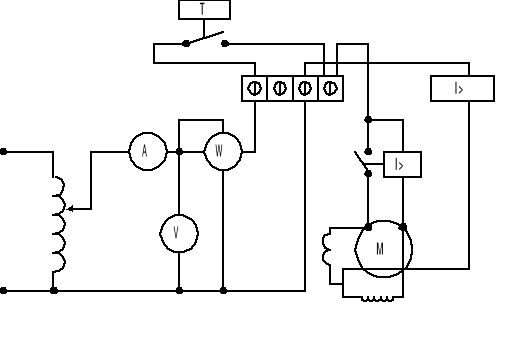

układ pomiarowy oraz schemat elektryczny modelu pompy ciepła:

0x08 graphic
0x08 graphic

NAGRZEWANIE ZBIORNOKA Z WODĄ:

o wody=230C (temperatura początkowa) τ=30min. (czas pomiaru)

m.=2kg (masa wody w zbiorniku) cwody=42000x01 graphic

1.Nagrzewanie wody za pomocą pompy ciepła:

U=220V ; I=0,85A ; P=132W

τ

min

0

3

6

9

12

15

18

21

24

27

30

T

0C

23

24

25

27

29,3

31

33

35

37

39

40

Qu

J

0

8400

8400

16800

19320

14280

16800

16800

16800

16800

8400

Qu= c*m.*Δt = 4200*2*1=8400 [J]

Qucałkowite=0x01 graphic
142800 J

Qucałkowite= Pu*τ => Pu= Qucałkowite / τ =142800 / (30*60) = 79,3 W

ε=0x01 graphic

2. Nagrzewanie wody za pomocą grzałki elektrycznej:

U=220V ; I=1.35A ; P=325W

τ

min

0

3

6

9

12

15

18

21

24

27

30

T

0C

23

27

34

39,5

42

51

56

62

66

70

73

Qu

J

0

33600

58800

46200

21000

75600

42000

50400

33600

33600

25200

Qu= c*m.*Δt = 4200*2*4=33600 [J]

Qucałkowite=0x01 graphic
420000 J

Qucałkowite= Pu*τ => Pu= Qucałkowite / τ =420000 / (30*60) = 233,3 W

ε=0x01 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
przebiegi temperatur wody w funkcji czasu:

Wnioski:

Wydajność grzania pompy ciepła ε ma wartość w granicach 3:4. W ćwiczeniu wydajność ta dla badanej pompy ciepła okazała się trochę mniejsza i wyniosła 2,35. W porównaniu jednak z wydajnością grzałki elektrycznej okazała się większa. Przebieg wartości temperatury wody w funkcji czasu jest bardziej stromy dla grzałki, gdyż oddaje ona większą moc do wody niż pompa ciepła. Górna granica temperatury osiągnięta dla badanej pompy wyniosła 400C. W praktyce stosowane pompy mogą osiągnąć około 550C.

0x01 graphic

1

8

5

6

4

7

9

3

10

2

0x01 graphic

U~

0x01 graphic

Dla grzałki elektrycznej

Dla pompy ciepła

τ [min]

t [0C]
