głuchowski,inzynieria oprogramowania ,modelowanie struktury i dzialania cz2(1)

Mariusz Kacała 171058 Data: 10.01.2011 r.

Łukasz Przywarty 171018











Inżynieria oprogramowania



























Laboratorium VIII-XI

Modelowanie struktury i działania systemu

cz. II











Prowadzący:

mgr inż. Paweł Głuchowski

1. Diagramy sekwencji

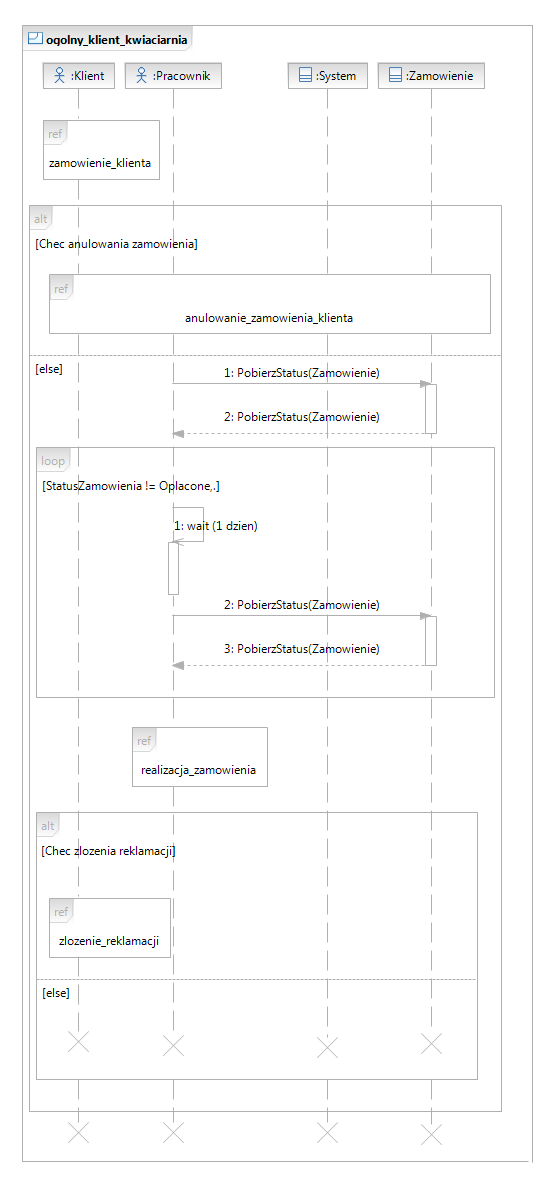

Rysunek 1: Diagram sekwencji: ogolny_klient_kwiaciarnia

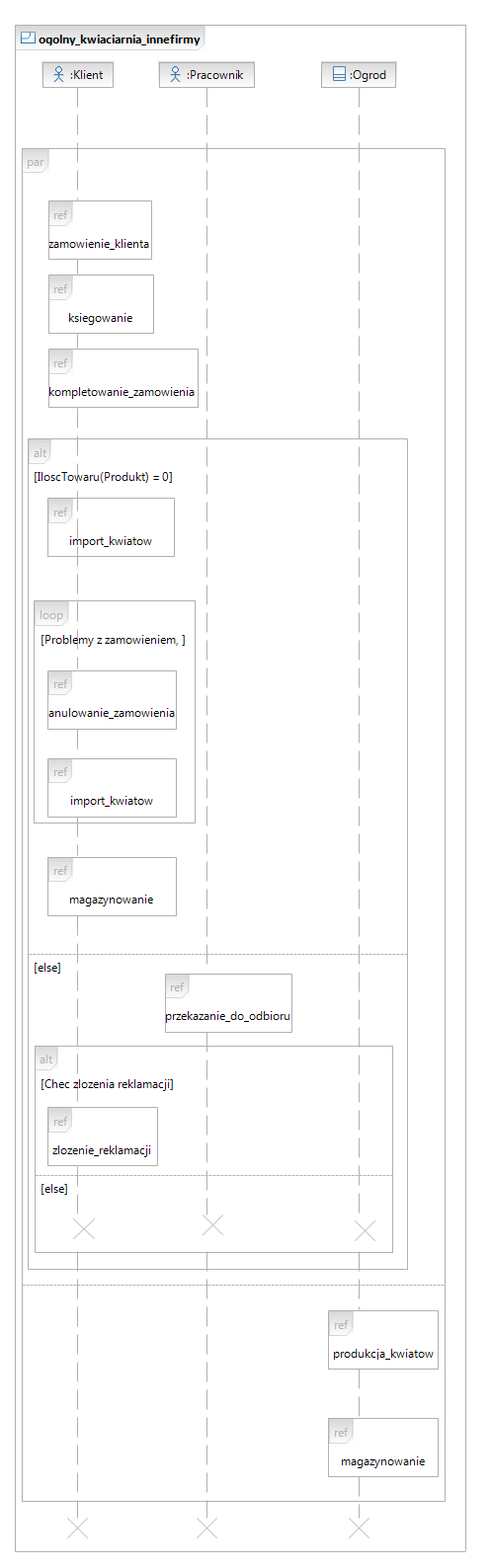

Rysunek 2: Diagram sekwencji: ogolny_kwiaciarnia_innefirmy





Rysunek 3: Diagram komponentów: produkcja_kwiatow

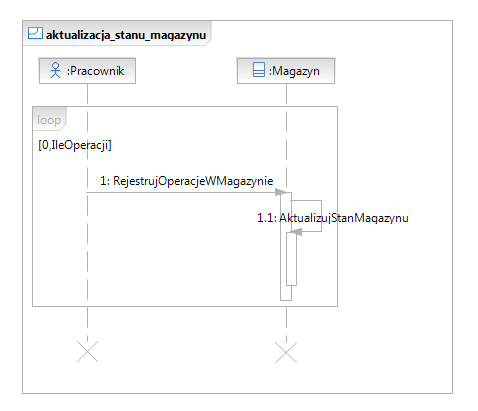

Rysunek 4: Diagram sekwencji: aktualizacja_stanu_magazynu

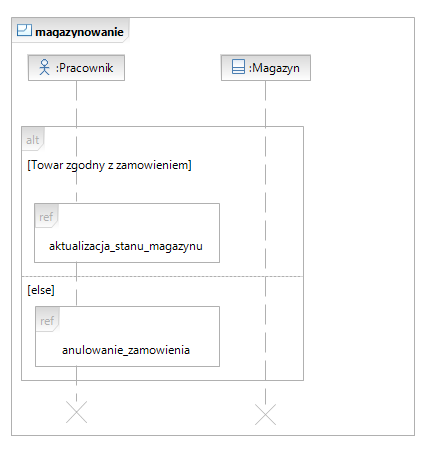

Rysunek 5: Diagram sekwencji: magazynowanie

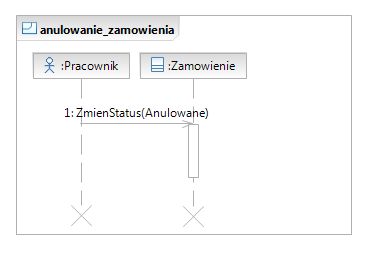

Rysunek 6: Diagram sekwencji: anulowanie_zamowienia

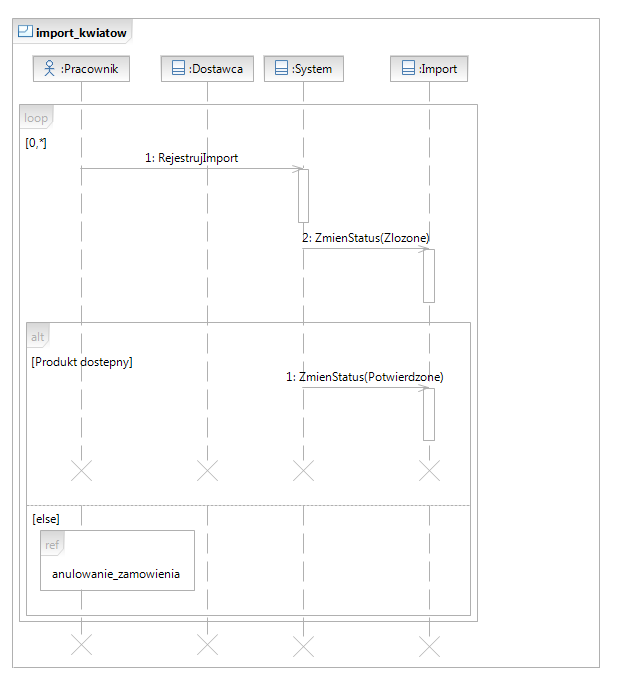

Rysunek 7: Diagram sekwencji: import_kwiatow

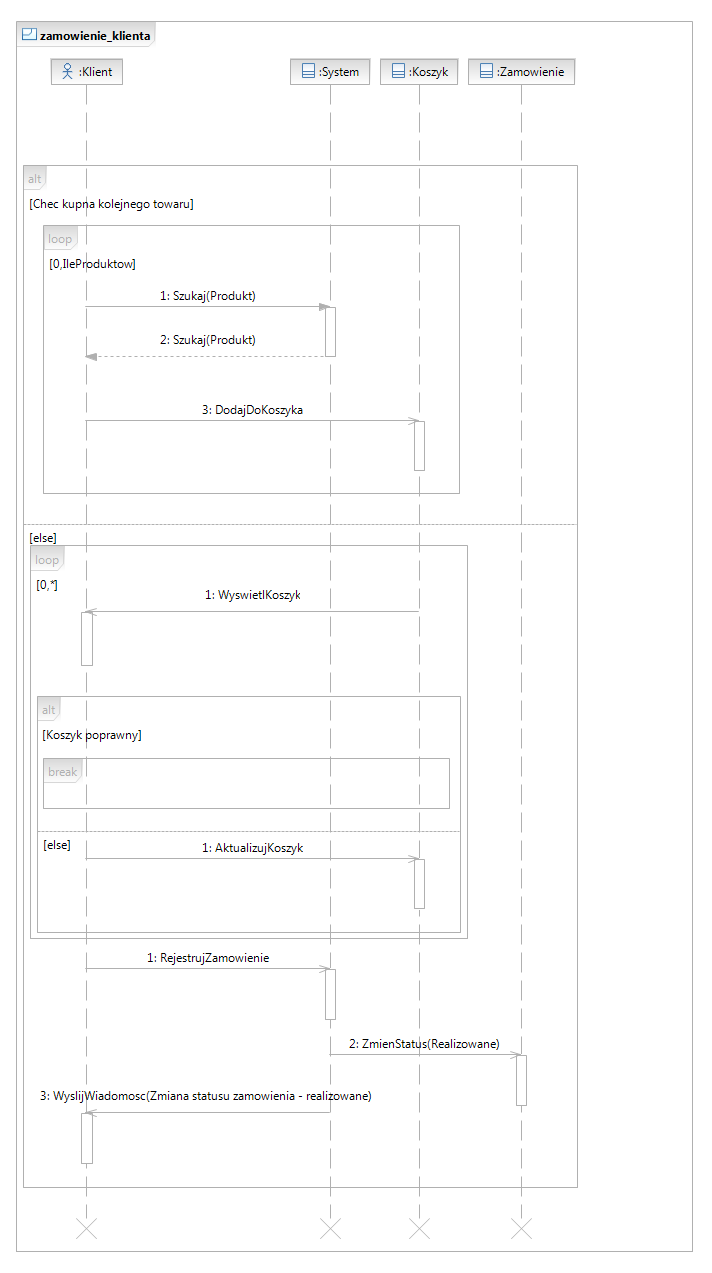

Rysunek 8: Diagram sekwencji: zamowienie_klienta

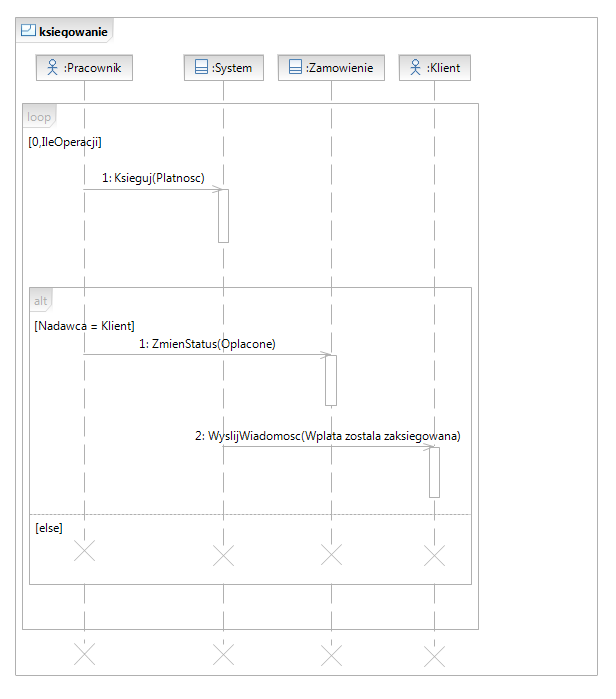

Rysunek 9: Diagram sekwencji: ksiegowanie

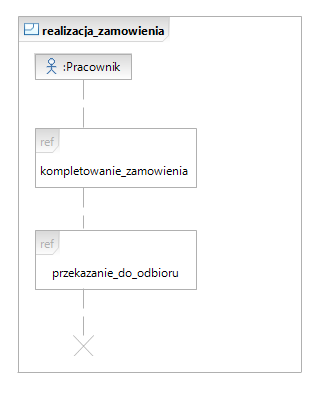

Rysunek 10: Diagram sekwencji: realizacja_zamowienia

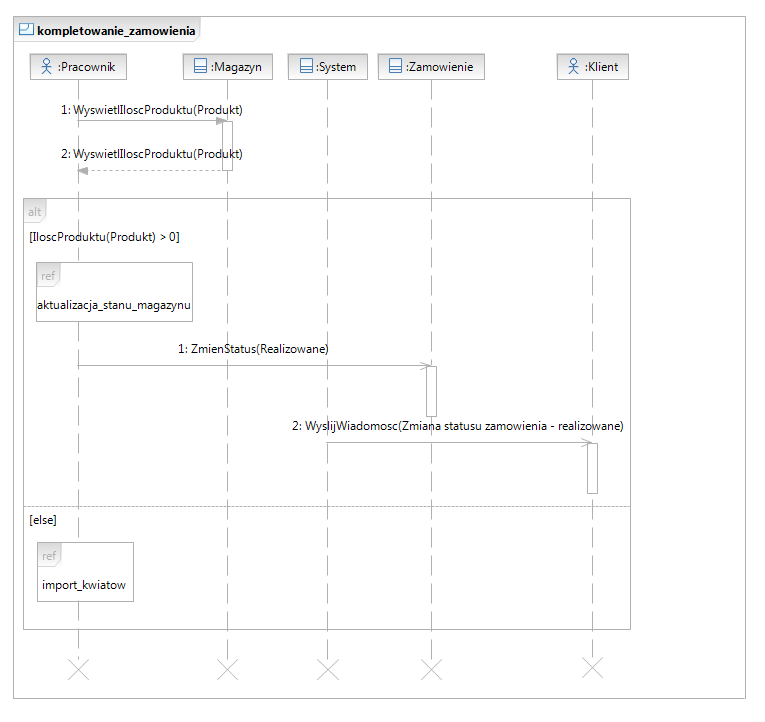

Rysunek 11: Diagram sekwencji: kompletowanie_zamowienia

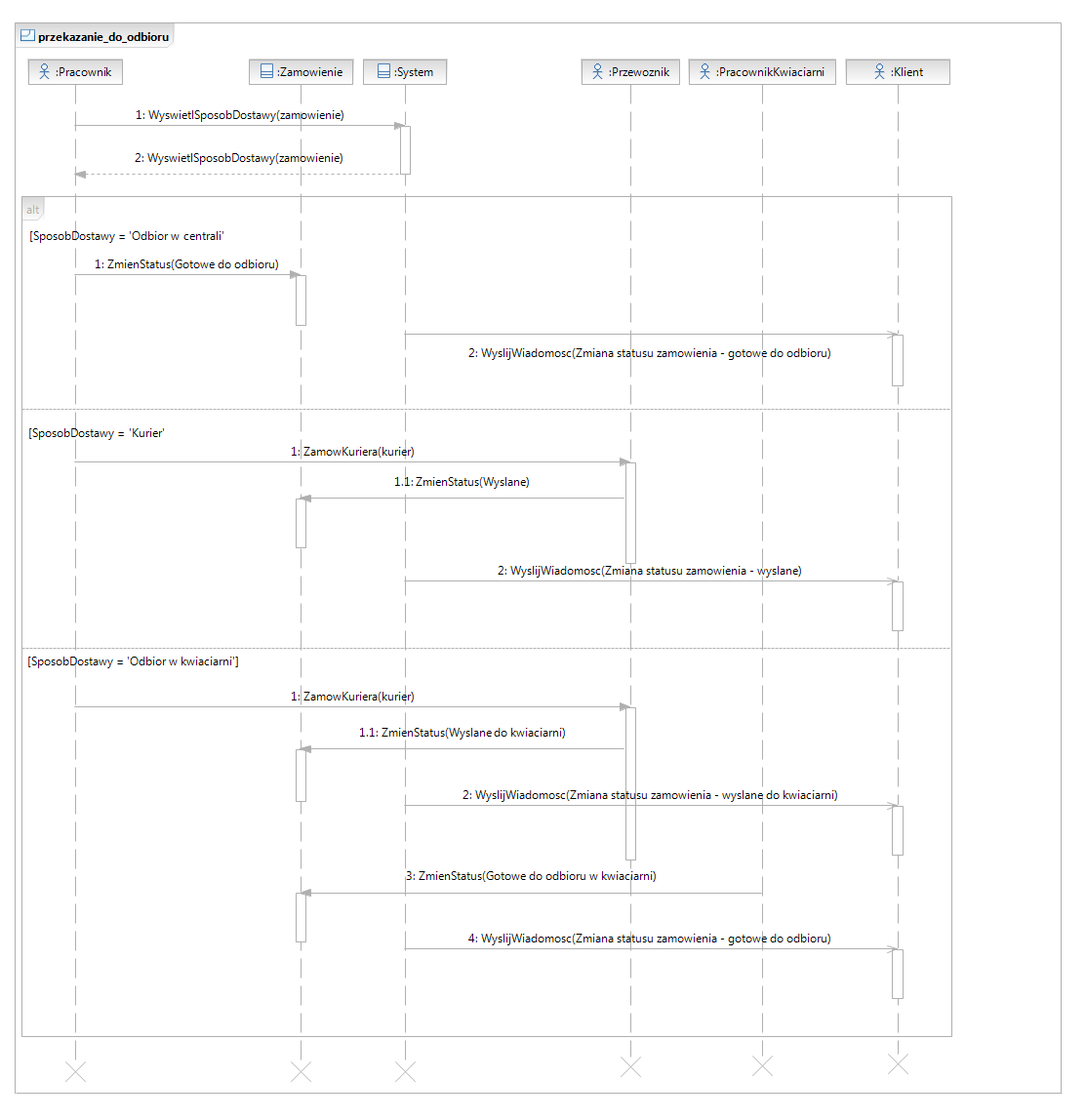

Rysunek 12: Diagram sekwencji: przekazanie_do_odbioru

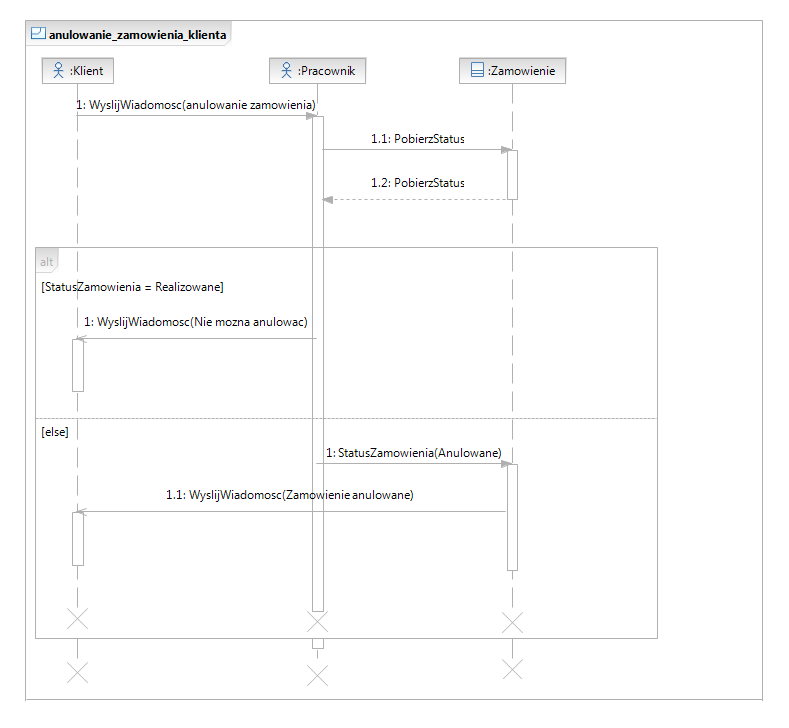

Rysunek 13: Diagram sekwencji: anulowanie_zamowienia_klienta

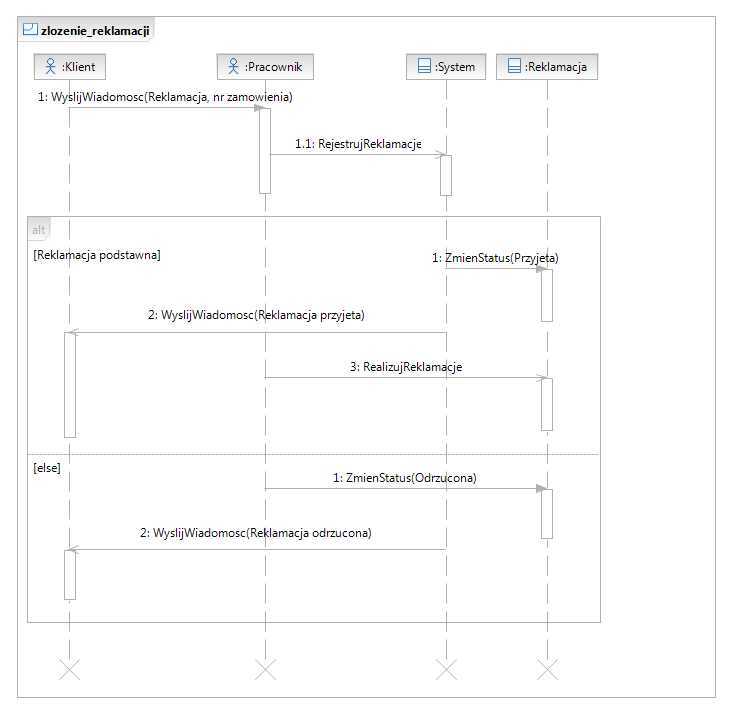

Rysunek 14: Diagram sekwencji: zlozenie_reklamacji
