Politechnika Lubelska	Laboratorium techniki łączenia
w Lublinie	Ćwiczenie nr 3a
Mirosław Latos Marek Pawliński		Semestr V	Grupa: 5.2	Rok akademicki: 1999/2000
Temat ćwiczenia: Nagrzewanie głównego toru prądowego.			Data wykonania: 08.11.99	Ocena:

Cel ćwiczenia

Zapoznanie się z przebiegiem nagrzewania elementów głównego toru prądowego na przykładzie wyłącznika typu WSI 100.

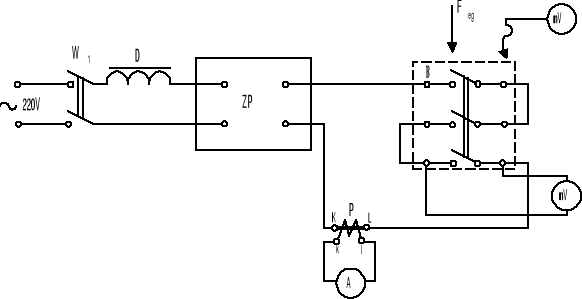

1. Układ pomiarowy.

2. Tabela pomiarowa.

Grzanie I=100A
lp	t	T1		T2		T3		T4		T5		Ip	dU	Rp
		s	mV	^oC	mV	^oC	mV	^oC	mV	^oC	mV	^oC	A	mV	mΩ
1	60	0,8	36	1	40	0,88	37,6	0,68	33,6	0,87	37,4	100	0,58	5,8
2	120	0,96	39,2	1,36	47,2	1,12	42,4	0,9	38	1,07	41,4	100	0,59	5,9
3	180	1,04	40,8	1,45	49	1,21	44,2	0,97	39,4	1,15	43	100	0,61	6,1
4	240	1,16	43,2	1,66	53,2	1,34	46,8	1,07	41,4	1,26	45,2	100	0,63	6,3
5	300	1,26	45,2	1,85	57	1,44	48,8	1,14	42,8	1,37	47,4	100	0,63	6,3
6	360	1,34	46,8	1,93	58,6	1,53	50,6	1,21	44,2	1,45	49	100	0,64	6,4
7	420	1,42	48,4	2,03	60,6	1,61	52,2	1,28	45,6	1,52	50,4	100	0,65	6,5
8	480	1,5	50	2,18	63,6	1,7	54	1,34	46,8	1,61	52,2	100	0,6	6
9	540	1,58	51,6	2,23	64,6	1,78	55,6	1,4	48	1,68	53,6	100	0,59	5,9
10	600	1,63	52,6	2,33	66,6	1,84	56,8	1,45	49	1,74	54,8	100	0,6	6
11	660	1,71	54,2	2,4	68	1,9	58	1,49	49,8	1,79	55,8	100	0,62	6,2
12	720	1,74	54,8	2,48	69,6	1,96	59,2	1,53	50,6	1,85	57	100	0,64	6,4
13	780	1,78	55,6	2,53	70,6	1,99	59,8	1,56	51,2	1,88	57,6	100	0,66	6,6
14	840	1,82	56,4	2,6	72	2,04	60,8	1,6	52	1,93	58,6	100	0,65	6,5
15	900	1,86	57,2	2,65	73	2,08	61,6	1,63	52,6	1,97	59,4	100	0,65	6,5
16	960	1,9	58	2,71	74,2	2,12	62,4	1,65	53	2,01	60,2	100	0,66	6,6
17	1020	1,91	58,2	2,75	75	2,15	63	1,68	53,6	2,04	60,8	100	0,68	6,8
18	1080	1,94	58,8	2,8	76	2,19	63,8	1,71	54,2	2,07	61,4	100	0,65	6,5
19	1140	1,99	59,8	2,84	76,8	2,22	64,4	1,73	54,6	2,1	62	100	0,65	6,5
20	1200	2,01	60,2	2,88	77,6	2,25	65	1,75	55	2,13	62,6	100	0,66	6,6
21	1260	2,05	61	2,92	78,4	2,28	65,6	1,77	55,4	2,16	63,2	100	0,67	6,7
22	1320	2,07	61,4	2,95	79	2,3	66	1,79	55,8	2,18	63,6	100	0,67	6,7
23	1380	2,1	62	2,98	79,6	2,33	66,6	1,81	56,2	2,21	64,2	100	0,67	6,7
24	1440	2,12	62,4	3,01	80,2	2,35	67	1,83	56,6	2,23	64,6	100	0,67	6,7
25	1500	2,15	63	3,04	80,8	2,38	67,6	1,85	57	2,25	65	100	0,67	6,7
26	1560	2,17	63,4	3,07	81,4	2,4	68	1,86	57,2	2,27	65,4	100	0,67	6,7
27	1620	2,19	63,8	3,1	82	2,42	68,4	1,88	57,6	2,3	66	100	0,67	6,7
28	1680	2,2	64	3,12	82,4	2,44	68,8	1,89	57,8	2,32	66,4	100	0,66	6,6
29	1740	2,22	64,4	3,15	83	2,46	69,2	1,91	58,2	2,33	66,6	100	0,66	6,6
30	1800	2,23	64,6	3,16	83,2	2,48	69,6	1,93	58,6	2,35	67	100	0,66	6,6
31	1860	2,25	65	3,18	83,6	2,5	70	1,94	58,8	2,37	67,4	100	0,66	6,6
Studzenie
1	1860	2,23	64,6	2,7	74	2,22	64,4	1,68	53,6	2,11	62,2	100
2	1920	2,2	64	2,45	69	2,02	60,4	1,52	50,4	1,94	58,8	100
3	1980	1,8	56	2,14	62,8	1,79	55,8	1,34	46,8	1,73	54,6	100
4	2140	1,49	49,8	1,83	56,6	1,56	51,2	1,18	43,6	1,51	50,2	100
5	2200	1,4	48	1,74	54,8	1,49	49,8	1,12	42,4	1,45	49	100
6	2260	1,33	46,6	1,65	53	1,42	48,4	1,07	41,4	1,38	47,6	100
7	2320	1,3	46	1,56	51,2	1,33	46,6	1,03	40,6	1,32	46,4	100
8	2380	1,25	45	1,5	50	1,31	46,2	0,99	39,8	1,28	45,6	100
9	2440	1,2	44	1,44	48,8	1,27	45,4	0,96	39,2	1,23	44,6	100
10	2500	1,16	43,2	1,38	47,6	1,23	44,6	0,93	38,6	1,19	43,8	100

Charakterystyki T=f(t)

T₁-przebieg zmian temperatury w miejscu przyłącza linki giętkiej zestyku ruchomego w miejscu zgrzewania z głównym torem prądowym.

T₂- przebieg zmian temperatury najbliżej punktu styczności (8mm od geometrycznego środka powierzchni styku).

T₃- przebieg zmian temperatury w punkcie odległym o 20mm od geometrycznego środka powierzchni styku (w głównym torze prądowym- styk nieruchomy).

T₄- przebieg zmian temperatury w punkcie odległym o 50mm od geometrycznego środka powierzchni styku (w głównym torze prądowym- styk nieruchomy).

T₅- przebieg zmian temperatury w punkcie przyłącza szyny do zacisku przyłączowego wyłącznika.

Charakterystyka Rp=f(T₂)

Wyznaczanie ustalonego przyrostu temperatury na podstawie części krzywej υ_u=f(t)

Tabela pomiarowa.

lp	t	T1		T2		T3		T4		T5		Ip	dU	Rp
	s	mV	^oC	mV	^oC	mV	^oC	mV	^oC	mV	^oC	A	mV	mΩ
Grzanie							I=120A
1	60	1,18	43,6	1,58	51,6	1,29	45,8	0,98	39,6	1,3	46	120	0,79	6,5833
2	180	1,51	50,2	2,12	62,4	1,62	52,4	1,25	45	1,56	51,2	120	0,8	6,6666
3	240	1,91	58,2	2,76	75,2	2,08	61,6	1,63	52,6	1,97	59,4	120	0,83	6,9166
4	300	2,04	60,8	2,85	77	2,26	65,2	1,78	55,6	2,14	62,8	120	0,81	6,75
5	360	2,17	63,4	3,03	80,6	2,44	68,8	1,91	58,2	2,34	66,8	120	0,8	6,6666
6	420	2,34	66,8	3,22	84,4	2,67	73,4	2,04	60,8	2,5	70	120	0,79	6,5833
7	480	2,49	69,8	3,38	87,6	2,77	75,4	2,15	63	2,66	73,2	120	0,78	6,5
8	540	2,62	72,4	3,51	90,2	2,9	78	2,24	64,8	2,82	76,4	120	0,82	6,8333
9	600	2,74	74,8	3,72	94,4	3,63	92,6	2,33	66,6	2,92	78,4	120	0,76	6,3333

Charakterystyki T=f(t)

T₁-przebieg zmian temperatury w miejscu przyłącza linki giętkiej zestyku ruchomego w miejscu zgrzewania z głównym torem prądowym.

T₂- przebieg zmian temperatury najbliżej punktu styczności (8mm od geometrycznego środka powierzchni styku).

T₃- przebieg zmian temperatury w punkcie odległym o 20mm od geometrycznego środka powierzchni styku (w głównym torze prądowym- styk nieruchomy).

T₄- przebieg zmian temperatury w punkcie odległym o 50mm od geometrycznego środka powierzchni styku (w głównym torze prądowym- styk nieruchomy).

T₅- przebieg zmian temperatury w punkcie przyłącza szyny do zacisku przyłączowego wyłącznika.

Charakterystyka Rp=f(T₂)

Wnioski:

Podczas nagrzewania głównego toru prądowego wyłącznika WSI 100 temperatury mierzone przez poszczególne termopary rosną wraz ze wzrostem czasu mniej niż liniowo. Po odłączeniu prądu układ dochodzi do stanu początkowego w czasie krótszym od czasu nagrzewania. Rezystancje przejścia podczas nagrzewania oscylują wokół pewnej wartości. Rezystancja przejścia R_p jest większa dla większego prądu probierczego. Dla większego prądu probierczego układ nagrzewa się szybciej.

---
