Politechnika Lubelska	Laboratorium Łączenia
w Lublinie	Ćwiczenie Nr 4
Nazwisko:		Semestr	Grupa	Rok akad.
Temat ćwiczenia: Nagrzewanie głównego toru prądowego			Data	Ocena

Cel ćwiczenia

Celem ćwiczenia jest zapoznanie się z przebiegiem nagrzewania elementów głównego toru prądowego na przykładzie wyłącznika WIS100.

Schemat pomiarowy

Termopara 1- pozwala wyznaczyć przebieg zmian temperatury w miejscu przyłącza linkigiętkiej zestyku ruchomego w miejscu zgrzewania z głównym torem

Termopara 2- pozwala wyznaczyć przebieg zmian temperatury najbliżej punktu styczności

(8mm od geometrycznego środka powierzchni styku) ;.

Termopara 3- pozwala wyznaczyć przebieg zmian temp w punkcie odległym o 20mm od geometrycznego środka powierzchni styku (w głównym torze prądowym - styk nieruchomy );

Termopara 4- pozwala wyznaczyć przebieg zmian temperatury w punkcie odległym o

50 mm od geometrycznego środka powierzchni styku (w głównym torze prądowym- styk nieruchomy ) ;

Termopara 5- pozwala wyznaczyć przebieg temperatury w punkcie przyłącza szyny

do zacisku przyłączowego wyłącznika ;

Tabela pomiarowa

Nagrzewanie prądem probierczym I_p = 80A

Lp.	t	T1	T2	T3	T4	T5	ΔU	Rp
		s	˚C	˚C	˚C	˚C	˚C	mV	μΩ
1	3	17,5	17,5	17,5	17,5	17,75	0,70	8,75
2	60	22,25	25,75	26,75	22,5	26,5	0,67	8,375
3	120	29,75	20,75	18,5	21,75	18,25	0,68	8,5
4	180	35,25	14,5	20,5	20,5	22,5	0,64	8
5	240	29,75	27,75	29,5	23,25	26,75	0,62	7,75
6	300	28,5	27,5	23,75	25,25	22,5	0,68	8,5
7	360	36,25	25,5	20,75	27,25	21	0,64	8
8	420	41,75	19,75	25,75	26,25	26,75	0,58	7,25
9	480	42,75	21,5	27,25	27,25	27,75	0,48	6
10	540	35,75	31,75	31,75	27,75	30,25	0,58	7,25
11	600	32,25	37,5	30,5	29,25	27,5	0,58	7,25
12	660	32,75	36,25	30,25	29,5	27,75	0,59	7,375
13	720	35,25	39,75	33,25	31,75	29,5	0,55	6,875
14	780	46,75	23,25	29,75	30,75	30,75	0,56	7
15	840	43,5	31,25	25,5	33	26,25	0,57	7,125
16	900	43,75	31,5	25,75	33,5	26,75	0,58	7,25
17	960	44,75	33,25	30,25	32,75	29,75	0,59	7,375
18	1020	42,25	35,75	35,75	33,25	33,75	0,69	8,625
19	1080	47,75	28,75	29	27,25	31	0,56	7
20	1140	46,75	33,5	26,25	35,25	28,25	0,58	7,25
21	1200	43,75	38,75	37,75	34,25	35,75	0,62	7,75
22	1260	47,75	35,5	36,25	34,5	35,5	0,60	7,5
23	1320	51,25	30,75	31,25	28,75	33,25	0,65	8,125
24	1380	51,25	30,75	31,75	29,5	33,75	0,60	7,5
25	1440	51,75	34,25	37,25	35,75	36,75	0,59	7,375
26	1500	45,75	40,5	39,5	36,5	37,75	0,63	7,875
27	1560	53,75	32,75	37,5	37,25	37,25	0,66	8,25
28	1620	55,25	30,5	35,75	36,75	37,25	0,63	7,875
29	1680	54,75	30,25	35,75	35,75	37,25	0,57	7,125
30	1740	43,75	42,25	37,75	38,75	35,75	0,61	7,625
31	1800	52,75	36,75	31,75	36,5	30,75	0,62	7,75

Wzory i przykłady obliczeń:

ΔU- spadek napięcia na rezystancji przejścia

Ip- prąd probierczy

Rp - rezystancja przejścia

Tabela pomiarowa

Nagrzewanie prądem probierczym I_p = 120A

Lp.	t	T1	T2	T3	T4	T5	ΔU	Rp
		s	˚C	˚C	˚C	˚C	˚C	mV	μΩ
1	1860	52,75	39,25	34,5	39,75	33,75	0,67	8,375
2	1920	35,75	45,75	38,75	39,75	36,75	0,70	8,75
3	1980	66,75	43,5	43,75	42,75	43,25	0,68	8,5
4	2040	69,75	47,25	42,25	44,75	37,75	0,71	8,875
5	2100	66,75	57,75	59,25	52,75	51,75	0,69	8,625
6	2160	69,75	55,75	53,25	50,75	51,25	0,69	8,625
7	2220	87,75	29,75	47,75	36,5	47,75	0,70	8,75
8	2280	86,75	46,75	46,5	27,75	39,75	0,74	9,25
9	2340	83,75	53,75	41,75	54,75	36,75	0,78	9,75
10	2400	69,25	59,75	52,75	54,75	49,25	0,82	10,25
11	2460	91,75	47,75	49,75	27	46,75	0,77	9,625
12	2520	85,75	59,75	53,75	55,75	49,25	0,70	8,75
13	2580	78,75	79,75	63,75	74,75	75,75	0,74	9,25
14	2640	101,75	38,25	55,75	51,25	55,75	0,76	9,5
15	2700	67,75	71,75	59,75	59,25	54,75	0,74	9,25
16	2760	95,75	55,75	54,5	43,25	45,25	0,75	9,375
17	2820	85,75	73,25	71,75	65,75	63,75	0,74	9,25
18	2880	95,75	63,75	58,75	60,75	53,25	0,74	9,25
19	2940	95,75	66,75	59,25	60,75	55,75	0,71	8,875
20	3000	81,75	83,75	63,75	67,25	63,25	0,73	9,125
21	3060	75,25	73,75	63,25	62,75	58,75	0,72	9
22	3120	107,75	57,25	63,75	62,75	61,75	0,71	8,87
23	3180	83,75	85,75	66,75	68,75	63,75	0,71	8,875
24	3240	99,75	67,75	61,75	63,75	55,25	0,72	9
25	3300	79,75	79,25	65,75	63,75	59,75	0,73	9,125
26	3360	101,75	69,75	62,75	63,75	57,75	0,68	8,5
27	3420	94,75	74,75	69,25	67,25	63,75	0,70	8,75
28	3480	101,75	69,75	61,75	65,75	55,25	0,70	8,75
29	3540	111,75	63,75	67,75	65,75	63,75	0,70	8,75
30	3600	95,75	75,75	71,75	67,75	67,75	0,70	8,75

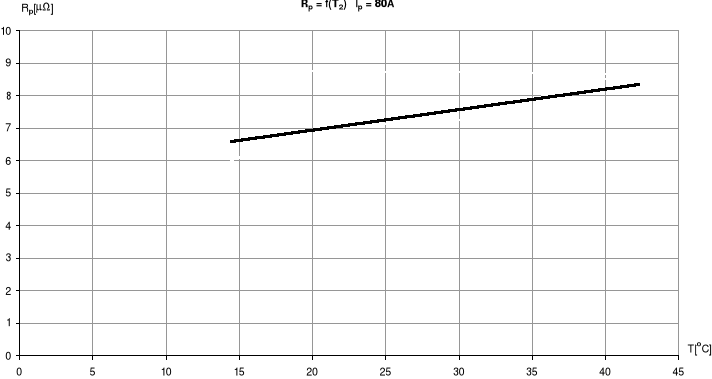

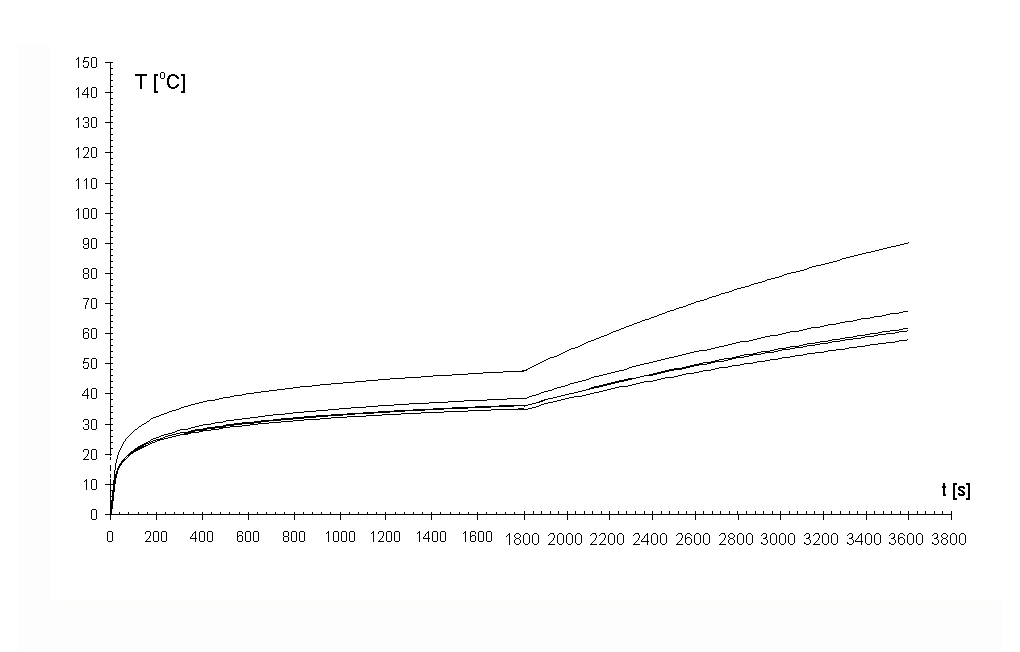

Wykesy dla termopary 2.

Wnioski

Ćwiczenie pozwoliło na określenie warunków cieplnych pracy elementów składowych wyłącznika poprzez zastosowanie termopar wycechowanych w taki sposób , aby można było określić na podstawie mierzonego spadku napięcia temperatury w określonych miejscach wyłącznika .Najwyższą temperaturę przy prądzie 80A uzyskano dla termopary T₁=55,25ºC.Natomiast przy prądzie 120A T₁= 111,75ºC.

Z przeprowadzonych pomiarów wynika, że przy nagrzewaniu prądem 80A rezystancja przejścia nieznacznie wzrasta. Rośnie też spadek napięcia na styku wyłącznika. Przy nagrzewaniu prądem 120A rezystancja ta jest praktycznie stała i niezależna od temperatury.

.

---
