Politechnika Lubelska |
Laboratorium TWN |
|||
w Lublinie |
Ćwiczenie nr 14 |
|||
Wykonali:
|
Semestr:
|
Grupa:
|
Rok akademicki: 2003/2004 |
|
Temat ćwiczenia: Badanie kabla wysokiego napięcia. |
Data wykonania ćwiczenia:
|
Ocena: |
Cel ćwiczenia:
Celem ćwiczenia jest zapoznanie się z budową i typami kabli wysokiego napięcia oraz sposobami jego rozpoznawania na podstawie oględzin zewnętrznych. Następnie należy zbadać kabel pod względem jego przydatności do eksploatacji. Przy okazji tych badań należy zapoznać się z aparaturą potrzebną do badania kabli energetycznych.
1. Wprowadzenie teoretyczne.
Badanie kabli energetycznych jest sprawą skomplikowaną i czasochłonną. Czynność ta dzieli się na badania własności fizycznych i chemicznych oraz elektrycznych. Cały zestaw badań nosi nazwę próby typu. Takie badania przeprowadza się jedynie dla nowych kabli wprowadzanych do produkcji. W praktyce wykonuje się próbę wyrobu która wymaga wykonania następujących badań (wg PN-63/E -90250):
- sprawdzenie budowy,
- sprawdzenie rezystancji żył i rezystancji izolacji,
- sprawdzenie wytrzymałości elektrycznej,
- pomiar współczynnika stratności dielektrycznej.
Natomiast przy przyjmowaniu do eksploatacji nowo zbudowanych lub modernizowanych linii kablowych należy wykonać następujące badania (wg PN-67/E-05125):
- sprawdzenie kabli, osprzętu i mat. pomocniczych,
- sprawdzenie linii po ułożeniu w ziemi przed zasypaniem,
- sprawdzenie ciągłości żył, powłok metalowych oraz sprawdzenie zgodności faz.
Podczas pomiarów należy zmierzyć temperaturę otoczenia, a następnie uzyskane wyniki przeliczyć na temperaturę 20oC i uzyskane wielkości przyrównać do wartości z tablic jakim powinien odpowiadać kabel.
W trakcie ćwiczenia wykonujemy kolejno pomiary pozwalające określić przydatność kabla do eksploatacji.
2. Wykonanie ćwiczenia:
2.1. Oględziny zewnętrzne i identyfikacja rodzajów kabli.
KABEL1: YAKY Un=3,6/6kV 3 x 25/18mm2 l=8m
Kabel z żyłami roboczymi aluminiowymi, ekran pojedynczy z taśmy miedzianej, o polu promieniowym, w izolacji polwinitowej, w powłoce polwinitowej. Długość kabla 8 m. Przekrój żyły roboczej 25mm2, przekrój żyły powrotnej 18 mm2. Napięcie robocze 3,6/6kV.
KABEL 2: YHKGYFty Un=6kV 3 x 50/25 mm2 l=9m
Kabel energetyczny z żyłami roboczymi miedzianymi w ekranie indywidualnym o polu promieniowym, górniczy, w izolacji polwinitowej, w powłoce polwinitowej, opancerzony taśmami stalowymi, w osłonie polwinitowej. Długość 9m. Przekrój żyły roboczej 50 mm2, żyły powrotnej 25 mm2. Napięcie robocze 6kV.
KABEL3: KFtA Un=6kV 3 x 10 mm2 l=25m
Kabel z żyłami roboczymi miedzianymi, ekran z taśmy ołowianej, izolacja żył z papieru nasyconego, wypełnienie ze sznurków papierowych, powłoka z papieru smołowanego, osłona z juty asfaltowej, pancerz z taśm stalowych, osłona zewnętrzna z juty asfaltowej posypanej wapnem. Długość kabla 25m. Przekrój żyły roboczej 10 mm2. Napięcie robocze 6kV.
2.2. Warunki atmosferyczne:
wilgotność 29%
temperatura t=295K
ciśnienie b= 752mmHg
2.3. Pomiar rezystancji pętli zwarcia żył kabla i sprawdzenie ciągłości powłoki, pancerza oraz zgodności faz.

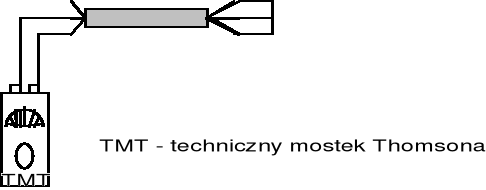

Układ pomiarowy:
Tabela pomiarów:
Kabel |
Lp. |
Pętla zwarcia żyły |
R |
Rśr |
Rśr 20oC |
Rśr 20oC wg PN |
Ocena |
- |
- |
- |
m |
m |
|
|
- |
1
|
1 2 3 4 |
R-S S-T R-T R-powłoka |
25 26 24,3 27 |
12,55 |
1,555 |
1,22 |
Kabel nie spełnia wymagań
normy bo: Rśr20oC>1,22 |
2
|
1 2 3 4 |
R-S S-T R-T R-powłoka |
10,5 10,6 12,5 90 |
5,6 |
0,615 |
0,373 |
Kabel nie spełnia wymagań
normy bo: Rśr20oC>0,373 |
3
|
1 2 3 4 |
R-S S-T R-T R-powłoka |
130 100 136 190 |
61 |
2,42 |
--- |
Nie wiemy. |
R - rezystancja pętli zmierzona,
Rśr - rezystancja wypadkowa z trzech pomiarów dla poszczególnych faz,
Rśr 20oC - rezystancja żył kabla przeliczona na 1 km długości i temperaturę 20oC.
Przykład obliczeń dla pomiaru 1:
Rsr 20oC= 1000Rsr /{[1+
(t-20oC)]*l}
Al=0.004
Cu=0.00393
Rsr 20oC=1000*12,55/{[1+0.004(22-20)]*8}=12550/{[1+0.004*2]*8}=1,555
/km
2.4. Pomiar rezystancji izolacji żył kabla.

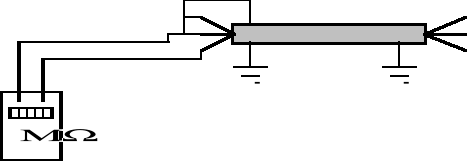

Układ pomiarowy:
Tabela pomiarów:
Kabel |
Układ izolacyjny |
Riz |
R'iz |
Riz.dop wg PN |
Ocena |
- |
- |
M |
M |
M |
- |
1
|
R-STZ S-RTZ T-RSZ |
15000 13750 15000 |
120 110 120 |
110 |
Spełnia |
2
|
R-STZ S-RTZ T-RSZ |
16250 16250 11500 |
146,25 146,25 103,5 |
80 |
Spełnia |
3
|
R-STZ S-RTZ T-RSZ |
4500 3500 4250 |
112,5 87,5 106,25 |
60 |
Spełnia |
Przykład obliczeń dla pomiaru 1:
R'iz =Riz*l /1000=15000*8/1000=120 M
/km
2.5. Sprawdzenie wytrzymałości elektrycznej izolacji kabla.

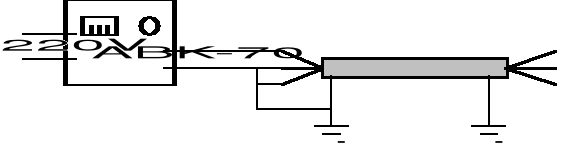

Badanie wykonujemy aparatem ABK-70.
Układ pomiarowy:
Obliczenie napięcia probierczego:
Up=0,75*2,5(1,5Un+2,5) [kV] dla Un=6kV
Up=0,75*2.5(1,5*6+2,5) = 1,875(9+2,5)=1,875*11,5=21,56 kV
Tabela pomiarów:
Kabel |
Żyła |
I6 |
I10 |
I10min/km |
I10max/I10min |
Ocena |
|||
|
|
|
|
zmierzone |
dopuszczalne |
|
|
||
- |
- |
|
|
|
|
- |
- |
||
1 |
R S |
12,5 36 |
12,5 36 |
12,5 36 |
100 |
2,88 |
Nie spełnia |
Przykład obliczeń:
I10max/I10min=36/12,5=2,88>2
Do oznaczania kabli stosuje się następujące oznaczenia:
K - kabel o żyłach miedzianych o izolacji z papieru nasyconego olejem i powłoce ołowianej,
A - umieszczone przed K oznacza kabel z żyłami aluminiowymi, umieszczone na końcu
symbolu oznacza zewnętrzną osłonę z materiału włóknistego asfaltowanego,
Y - umieszczone przed K oznacza powłokę polwinitową, a po K - izolację polwinitową,
X - na zasadach takich jak Y oznacza powłokę lub izolację polietylenową,
AL - umieszczone przed K oznacza powłokę aluminiową,
Ft, Fp, Fo - pancerz ze stalowych taśm (t), drutów płaskich (p) lub drutów okrągłych (o),
y - umieszczone na końcu symbolu oznacza zewnętrzną wytłaczaną osłonę polwinitową,
k - jak wyżej bez osłon z taśm polwinitowych,
n - kabel z syciwem nie ściekającym,
H - umieszczone na początku symbolu oznacza kabel ekranowany,
3 - umieszczone przed literą H oznacza kabel trójpłaszczowy.

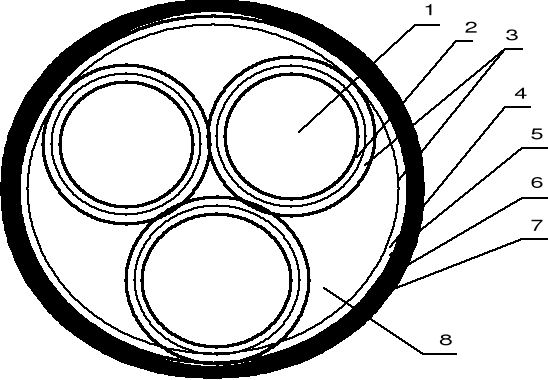

Klasyczny kabel energetyczny ma budowę zbliżoną do poniższego rysunku, gdzie:
1 - żyły przewodzące, 2 - izolacja żyły, 3 - taśma metalizowana, 4 - powłoka, 5 - osłona powłoki,
6 - pancerz, 7- osłona zewnętrzna, 8- wypełniacze.
Wnioski:
Podczas badania trzech różnych kabli wysokiego napięcia okazało się, że żaden z nich nie nadawał się do eksploatacji. Uzyskane wyniki podczas poszczególnych prób wykazały, że jedynie próba badania rezystancji izolacji żył kabli oraz próby ciągłości żył, powłoki i pancerza wypadły pomyślnie. Natomiast rezystancje pętli zwarcia poszczególnych żył były zbyt duże. Brak było również zgodności faz między początkami i końcami kabli. Prądy upływu mierzyliśmy tylko dla jednego kabla, a wynik pomiarów okazał się niezgodny z normami.
Analiza powyższych wyników daje jednoznaczny wynik: żaden z badanych kabli energetycznych nie nadaje się do eksploatacji, a w warunkach rzeczywistych załączenie napięcia roboczego do któregoś z kabli byłoby świadomym narażeniem zdrowia i życia przypadkowych ludzi, którzy mogliby się zetknąć z oddziaływaniem kabla.
