ZNAKI TAKTYCZNE wersja min


    1. Nazwy pól

2.3.1 wskaźnik przezna­czenia (role indicator) (A)

element znaku, który opisuje przeznaczenie, może być złożony z dwóch lub więcej rodzajów takich wskaźników

2.3.2 wskaźnik wielkości (size indicator) (B)

element znaku, który opisuje wielkość (rozmiar) formacji

2.3.3 ilość sprzętu (quantity of equipment) (C)

element znaku, który wskazuje liczbę sztuk sprzętu

2.3.4 wskaźnik wielkości specjalnej (special indicator) (D)

element znaku, który wskazuje jednostkę, grupę lub obiekt o wielkości pośredniej, nie uwzględnianej przez formalną strukturę organizacyjną

2.3.5 niepotwierdzony lub znak zapytania (uncorfirmed or query mark) (E)

element znaku, który wskazuje, że wszystkie przedstawione informacje są niepotwierdzone lub wątpliwe

2.3.6 wzmocniony lub osłabiony (bez) (reinforced or detached) (F)

element znaku, który wskazuje, czy jednostka określona wskaźnikiem wielkości ulega wzmocnieniu, czy redukcji

2.3.7 informacje dodatkowe (additional information) (G)

przestrzeń obok znaku, która może być używana do sporządzania notatek (uwag); zawarte tutaj informacje mogą nie być transmitowane przez APD

2.3.8 wolny tekst (free text) (H)

element znaku, który zezwala, aby dodatkowe informacje zostały opisane i przesłane (transmitowane)

2.3.9 wskaźnik oceny szacunkowej (evaluation rating) (I)

element znaku, który wskazuje źródło i stopień ważności przedstawianych informacji; stopnie ważności (ranga)

2.3.10 efektywność bojowa (zdolność bojowa) (combat effective­ness) (K)

element znaku, który wskazuje efektywność przedstawionej jednostki lub formacji (własnej lub wrogiej)

2.3.11 sprzęt sygnałowy (signature equipment) (L)

element znaku, który ostrzega, czy sprzęt jest w stanie emitować dobrze rozpoznawalny sygnał

2.3.12 wyższa formacja (higher formation) (M)

element znaku, który określa wykaz (w razie potrzeby); niektóre lub wszystkie jednostki (formacje) ważne (starsze rangą) w stosunku do przedstawionej; przedstawiane są w układzie hierarchicznym

2.3.13 wskaźnik przeciwnika (enemy) (N)

element symbolu, który wskazuje, że symbol przedstawia „Przeciwnika”, jeżeli nie użyto kolo­rowej prezentacji lub podwójnych linii

2.3.14 arbitralny wyznacz­nik jednostki (arbitrary unit desi­gnator) (P)

cyfry lub litery, lub ich kombinacja użyta do opisania jednostki lub formacji, której właściwa nazwa jest nieznana

2.3.15 strzałka kierunku przemieszczania (direction - of - movement arrow) (Q)

obrazowa prezentacja kierunku, w którym znak przemieszcza się lub będzie się przemieszczał

2.3.16 wskaźnik mobilności (mobility indicator) (R)

obrazowa prezentacja różnych rodzajów mobil­ności, kół, traków itp.

2.3.17 symbol stanowiska dowodzenia (headquarters representation) (S)

element znaku, który wskazuje, jaki rodzaj i jaka część sztabu podlega prezentacji

2.3.18 unikalne oznaczenie (unique designation) (T)

element znaku, który dodatkowo identyfikuje poszczególny znak

2.3.19 nazwa jednostki lub rodzaj sprzętu (name of unit or type of equipment) (V)

element znaku, który przedstawia na ogół klasę lub rodzaj jednostki, obiektu lub sprzętu, a nie dodatkowy opis

2.3.20 grupa daty i czasu (date time group) (W)

  1. element znaku, który zawiera wszystkie informacje związane z czasem

  2. 7-znakowa grupa składająca się z 6 cyfr, po których występuje jedna litera; służy do określenia daty, czasu, i strefy czasowej

  3. poprzedzona miejscem dla dalszych 7 znaków cyfrowoliterowych do przedstawienia „OD” „DO” itp.

  4. powtórzone dwukrotnie w celu zezwolenia wejścia „OD/DO” itp.

2.3.21 punkt lokalizacyjny (location point) (-)

miejsce na każdym znaku używane do popraw­nego i dokładnego umieszczenia tego znaku na mapie, obrazie komputerowym lub diagramie; umiejscowienie punktu lokalizacyjnego znaku może różnić się w zależności od użytego rodzaju APD

2.3.22 wektor lokalizacji (location vector) (-)

linia łącząca punkt lokalizacji znaku z następu­jącymi elementami:

  1. dla znaków w obrębie wskaźnika punktowe­go z punktem na mapie, gdzie zlokalizowany jest element odwzorowany za pomocą znaku; stosowane, kiedy zbyt wiele znaków występo­wałoby obok siebie, a każdy powinien być prawidłowo zlokalizowany, a całość czytelna

  2. dla znaków związanych ze wskaźnikiem li­niowym, z prezentacją liniową

  3. dla znaków związanych ze wskaźnikiem ob­szarowym, z linią graniczną lub specyficznym punktem znajdującym się w obrębie obszaru

    1. Ograniczenia

  1. Zakres: APP - 6 nie podejmuje wysiłku stworzenia symbolu dla każdego elementu wojskowego, sytuacji taktycznej lub sprzętu. Zamiast tego wytwarza pewną liczbę podstawowych znaków, które mogą być nakładane jeden na drugi w celu otrzymania pożądanego rezultatu. Ponadto założono możliwość generowania przez państwa - członków NATO własnych, charakterystycznych dla siebie znaków.

    1. Zasady prezentacji kolorowej

Prezentacja kolorowa służy rozróżnianiu znaków sił własnych od znaków sił przeciwnika. Należy zapewnić jednokolorową i wielokolorową prezentację znaków.

    1. Prezentacja wielokolorowa

  1. Niebieski: (niebieski lub czarny dla systemów ręcznych). Sprzymierzone jednostki, stanowiska, posterunki i obiekty, sprzęt, czynności i symbole otoczenia naziemnego nie objęte kolorami wymienionymi poniżej.

  2. Czerwony: należące do przeciwnika jednostki, stanowiska i obiekty, sprzęt, czynności i symbole nie objęte kolorami wymienionymi poniżej.

  3. Żółty: wydarzenia ABC związane z siłami sprzymierzonymi i/lub siłami przeciwnika, takie jak obszary chemiczne lub radiologiczne i obszary biologiczne przeciwnika.

  4. Zielony: zapory sporządzone przez siły sprzymierzone i/lub przez przeciwnika.

  5. Inne: kolory dodatkowe, jeśli są wykorzystane powinny być opisane w legendzie.

    1. Prezentacja przy ograniczonej liczbie kolorów

Jeżeli kolory są limitowane, siły sprzymierzone powinny być zawsze przedstawione w kolorze niebieskim lub czarnym.

Jeżeli dostępnych jest tylko kilka kolorów, należy przestrzegać następujących wytycznych:

  1. 2 kolory:

1) jeden z nich (najlepiej niebieski, czarny lub zielony) dla oznaczenia wojsk własnych;

2) drugi (najlepiej czerwony) dla oznaczenia wojsk przeciwnika.

  1. 3 kolory:

1) pierwszy (najlepiej niebieski lub czarny) dla oznaczenia wojsk własnych oprócz elementów wymienionych poniżej;

2) drugi (najlepiej czerwony) dla oznaczenia wojsk przeciwnika oprócz elementów wymienionych poniżej;

3) trzeci (najlepiej żółty lub zielony) dla przedsięwzięć związanych z użyciem BMR i/lub zaporami inżynieryjnymi, zarówno własnymi jak i przeciwnika.

0x08 graphic

  1. Pola są kombinacją liter, cyfr i/lub skrótów grupowych w celu zapewnienia informacji dodatkowych.

  2. W opracowaniach sojuszniczych należy stosować język angielski w słowach kluczowych, na potrzeby narodowego systemu obrony dopuszcza się stosowanie słów kluczowych w języku polskim. Np. FROM - OD, AT - O itp.

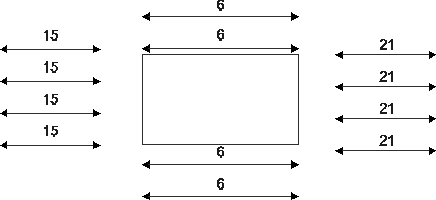

  3. Zasady dotyczące pozycji i długości pól zgrupowanych wokół symbolu podstawowego przedstawia rysunek (patrz rysunek 1) :

  1. Powyżej. Nie więcej jak dwa pola, każde składające się z nie więcej jak 6 znaków alfa-numerycznych.

  2. Na prawo. Nie więcej niż 4 pola, każde składające się z nie więcej niż 21 znaków alfanumerycznych. Można tu przedstawić także więcej niż jeden rodzaj informacji na każdym z pól, jeżeli całkowita długość nie zostanie przekroczona.

  3. Poniżej. Nie więcej niż 2 pola, każde składające się z nie więcej niż 15 znaków alfanumerycznych oraz (jeśli zachodzi potrzeba) strzałka wskazująca „kierunek ruchu”.

  4. Na lewo. Nie więcej niż 4 pola, każde składające się z nie więcej niż 15 znaków alfanumerycznych.

0x01 graphic

Rysunek 1

  1. Każde pole jest identyfikowane jak następuje:

6. Nie wszystkie pola znajdują zastosowanie do wszystkich znaków podstawowych, ale w każdym przypadku pozycja i maksymalna długość jest stała i obligatoryjna. Diagram pola przedstawiony na rysunku 2 ukazuje pozycję większości pól.

7. Szczegółowe informacje na temat układu i treści każdego pola, plus odpowiednie diagramy, podane są w następujących punktach:

  1. jednostki, stanowiska i obiekty oraz sprzęt

  2. Czynności terenowe i taktyczne .

0x08 graphic
0x01 graphic

Rysunek 2

Uwagi do rysunku 2.

  1. * Który z podanych nagłówków pól pojawi się w tym polu, zależy od tego, który wskaźnik zadania został przedstawiony.

  2. Litery „I”, „O” i „U” nie są wykorzystywane do wskazywania pól w celu uniknięcia pomyłek.

  3. Pola H, J, K, L i M., N, P nie powinny składać się z więcej jak 21 znaków.

Dwie poniższe tablice (1 i 2) zawierają opisy i przykłady treści pól. Określenie „znajduje zastosowanie do wszystkich zagadnień” oznacza formacje, jednostki, sprzęt, obiekty i stanowiska.


0x08 graphic
Tablica 1 - Pola obligatoryjne

Litera pola

Długość pola

Nagłówek pola

Przykład

Uwagi

A

nie dotyczy

Znak pod­stawowy i wskaźnik przezna­czenia

0x01 graphic

  • przykład przedstawia znak podstawowy dla formacji lub jednostki ze wskaźnikiem przeznaczenia - piechota zmechanizowana - w zobrazowaniu

  • znajduje zastosowanie dla wszystkich zagadnień

B

6

Wskaźnik wielkości

0x01 graphic

  • przykład przedstawia pułk czołgów

  • znajduje zastosowanie dla wszystkich zagadnień

  • obligatoryjne dla formacji i jednostek

  • powinien być używany dla obiektów, kiedy nazwa jest jednoznaczna

  • może być stosowany w odniesieniu do sprzętu

  • znak zapytania „?” dozwolony

T

15

Oznacze­nie unikalne

0x01 graphic

  • przykład przedstawia 8 batalion huzarów kanadyjskich

  • znajduje zastosowanie dla wszystkich zagadnień z wyjątkiem sprzętu p-ka

  • jeśli oznaczenie unikalne jest nieznane lub niepotwierdzone, należy postawić „?”

  • powinno zawsze być skorelowane ze wskaźnikiem wielkości (pole B), tzn. pole T powinno określać wskaźnik wielkości jednostki, jeśli znak nie zawiera pola B

D

nie dotyczy

Wskaźnik wielkości specjalnej

0x01 graphic

  • przykład przedstawia formację lub jednostkę piechoty zmechanizowanej w ugrupowaniu bojowym, tzn. zgrupowanie sił/środków

  • zastosowanie do formacji, jednostek i obiektów

  • w przypadku stosowania powinien być zobrazowywany

N

2

Wskaźnik przeciwnika

0x01 graphic

  • przykład przedstawia moździerz przeciwnika w zobrazowaniu jednokolorowym

  • stosuje się tylko w odniesieniu do sprzętu p-ka

  • litery "EN" nie są wymagane, kiedy symbol jest identyfikowany jako przeciwnik czerwonym kolorem znaku

C

6

Ilość sprzętu

0x01 graphic

  • przykład przedstawia 6 moździerzy w zobrazowaniu jedno- i wielokolorowym

  • tylko w odniesieniu do sprzętu

  • używany w celu przedstawienia ilości sprzętu

  • można dołączyć znak zapytania, kiedy ilość sprzętu jest nieznana lub niepotwierdzona


E

1

Niepotwierdzone

0x01 graphic

  • przykład przedstawia formację uważaną za batalion strzelców zmotoryzowanych ale wszystkie informacje są niepotwierdzone

  • zastosowanie do wszystkich zagadnień

  • przykład drugi przedstawia kompanię A, ale jest to niepotwierdzone; znak zapytania „?” wstawia się w polu T

F

3

Wzmocniony lub osłabiony (bez)

0x01 graphic

  • przykład przedstawia formacje rozpoznania (zwiadu): wzmocnioną 112 kompanię oraz 12 batalion dragonów bez kompanii

  • zastosowanie dla wszystkich zagadnień poza sprzętem przeciwnika

  • pole to jest zawsze zobrazowane w nawiasach

  • używane do przedstawiania zmian wielkości (+) (-) wskazuje, że jednostka jest wzmocniona lub bez jednego z elementów

K

5

Efektywność bojowa (zdolność bojowa)

0x01 graphic

  • stosuje się do wszystkich jednostek, formacji i obiektów

  • jeśli równocześnie występuje pole H, to pole J jest poprzedzane polem H; separatorem jest ukośna kreska

  • może być przedstawione jako CE (Combat Effectiveness), po której następuje wolne miejsce i dwie cyfry lub jako „%” (procentowa wydajność)

L

1

Sprzęt sygnałowy

(emitujący)

0x01 graphic

  • stosuje się tylko do sprzętu przeciwnika

  • jeżeli sprzęt p-ka emituje sygnał, jest to wskazane przez wykrzyknik „!”

  • jeśli równocześnie występuje pole H, to pole J jest poprzedzane polem H

  • separatorem jest
    ukośna kreska

M

15

Formacje wyższe

0x01 graphic

  • przykład pokazuje 4 pluton, 12 komp. ppanc., 12 brygady zmech. 1 DPanc.,

  • stosuje się do wszystkich zagadnień

  • pole wyższych formacji (M) jest używane do przedstawienia kilku lub wszystkich wyższych jedn. lub formacji

Q

nie dotyczy

Strzałka kierunku ruchu

0x01 graphic

  • przykład przedstawia jednostkę przemieszczającą się na zachód;

  • stosuje się do wszystkich zagadnień

  • przykład wskazuje ogólny kierunek przemieszczeń, a nie dokładną trasę

  • strzałka jest zawsze umieszczona w punkcie lokalizacji znaku

R

nie dotyczy

Wskaźnik mobilności

0x01 graphic

  • stosuje się do formacji, jednostek i sprzętu;

  • używa się schematycznego przedstawienia mobilności

S

15

Symbol stanowiska dowodzenia

0x01 graphic

0x01 graphic

  • przykład przedstawia główne stanowisko dowodzenia (SD) brygady;

  • stosuje się do wszystkich formacji i jedn.

  • znaku „?” używa się na końcu tego pola, jeśli informacja jest niepotwierdzona lub nieznana

  • można używać słów MAIN (SD), REAR (TSD), ALTN, TAC lub STEPUP

  • na potrzeby opracowań narodowych dopuszcza się stosowanie napisów w języku polskim

V

15

Nazwa jednostki lub rodzaj sprzętu

0x01 graphic

  • pierwszy przykład pokazuje FLG, batalion obsługi; 13 pułku, przykład drugi pokazuje działo przeciwpancerne przeciwnika, prawdopodobnie 120 mm, ale informacja ta jest niepotwierdzona;

  • stosuje się do wszystkich zagadnień

  • pola tego używa się również do przedstawienia stopnia utajnienia lub typu formacji, jednostki, obiektu lub sprzętu

  • znak zapytania „?” na końcu informacji tego pola oznacza, że jest ona niepotwierdzona, natomiast występujący samodzielnie informacje nieznane

Jednostki, stanowiska i obiekty oraz sprzęt

0x08 graphic
Znaki podstawowe

  1. Jednostka

0x01 graphic

  1. Stanowisko dowodzenia lub jego element

0x01 graphic

  1. Stanowisko obserwacyjne

0x01 graphic

  1. Obiekt logistyczny lub administracyjny

0x01 graphic

  1. Obiekt elektroniczny

0x01 graphic

  1. Siły państwowe nie należące do NATO

0x01 graphic

Prezentacja jednokolorowa

W przypadku użycia tylko jednego koloru podstawowy znak jednostki przeciwnika będzie rysowany podwójną linią.

W przypadku kiedy podwójna linia nie może być użyta, np. przy znakach sprzętu, należy dodać litery „EN” .

0x01 graphic
0x01 graphic
EN

jednostka przeciwnika

Linie ciągłe lub przerywane

Użycie linii ciągłej wskazuje na:

a) aktualne położenie; b) cele; c)granice.

Użycie linii przerywanej oznacza położenie przyszłe lub planowane.

Planowana lokalizacja batalionu piechoty

0x01 graphic

Przewidywane położenie SD jednostki przeciwnika

0x08 graphic
Sprzęt

1. Jeżeli nie określono inaczej, dokładna lokalizacja sprzętu jest wskazana przez środek podstawy znaku.

2. Sprzęt przedstawiony jest przez podstawowy znak broni, dla armaty i haubicy z podaniem kalibru w polu V:

a) Lekka armata lub haubica 105 mm 0x01 graphic

b) Średnia armata lub haubica 155 mm 0x01 graphic

  1. Ciężka armata lub haubica 175 mm 0x01 graphic

0x08 graphic

0x08 graphic
d) Działko przeciwpancerne

0x08 graphic
e) Działko przeciwlotnicze 0x01 graphic

0x08 graphic
f) Wielolufowa wyrzutnia rakiet MLRS 0x01 graphic

Pola

Pola są kombinacją liter, cyfr i/lub skrótów zgrupowanych w lub dookoła znaku podstawowego w celu zapewnienia dodatkowych informacji.

Pola obligatoryjne

informacje obligatoryjne powinny być podane, jeśli znajdują zastosowanie przy konkretnym znaku. Jeśli informacja jest nieznana, należy wstawić w jej miejsce znak zapytania.

Wskaźnik przeznaczenia (-) (A).

W obrębie znaku podstawowego umieszcza się znak przedstawiający rodzaj jednostki lub obiektu; może być kompozycją 2 lub więcej znaków:

0x01 graphic

0x01 graphic

Jednostka pancerna

Baza paliwowa dla sił powietrznych

0x08 graphic

Wskaźnik wielkości (6) (B).
Obligatoryjny tylko dla jednostek, ale może być również stosowany do obiektów i /lub sprzętu. Znak przedstawiający wielkość stawia się nad górną częścią znaku podstawowego.

0x01 graphic

0x01 graphic

Pluton piechoty

Punkt zbiórki uszkodzonego sprzętu w sile kompanii (MRG)

Unikalne oznaczenie (15) (T)

a) Podaje nagłówek jednostki itp. Powinno być zawsze zgodne ze wskaźnikiem wielkości.

0x01 graphic

Wskazuje 23 Batalion

Pola warunkowe

Następujące pola są nazywane warunkowymi i powinny być wypełnione jeśli warunki przez nie wskazane znajdują zastosowanie.

  1. Wskaźnik wielkości specjalnej (-) (D)

Powinien być przedstawiony, jeżeli znajduje zastosowanie.

0x01 graphic

Formacja piechoty zmechanizowanej w ugrupowaniu bojowym

  1. Przeciwnik przedstawiony jako „EN” (2) (N)

Powinien być stosowany w jednokolorowej prezentacji sprzętu; jeśli występuje arbitralny wyznacznik jednostki (pole P), to przed nim wystąpi wskaźnik przeciwnika EN.

0x01 graphic

Przeciwlotnicza armata przeciwnika kaliber 57 mm

Pola dowolne

0x08 graphic
Następujące pola należą do dowolnych i powinny być wypełnione w razie potrzeby.

Ilość sprzętu (6) (C)

W celu przedstawienia ilości sprzętu. Dodaje się znak zapytania tam, gdzie informacje na temat ilości są niepotwierdzone.

0x01 graphic

4 moździerze 81 mm

Wzmocniony lub osłabiony (bez) (3)(F)

Używany do wskazania czy formacja, jednostka jest wzmocniona, czy siła jej jest zmniejszona w stosunku do struktury etatowej. Zawsze przedstawiany w nawiasach.

0x01 graphic
0x01 graphic

14 Batalion piechoty wzmocniony

15 Batalion piechoty bez ...

Tekst wolny (15) (H)

Miejsce do sporządzania dodatkowych informacji

0x01 graphic

Woda niezdatna do picia

Efektywność bojowa (zdolność bojowa) (5) (K)

Wskazanie efektywności jednostki (sprzymierzonej lub przeciwnika) może być przedstawione następująco:

0x01 graphic
0x01 graphic

CE - efektywność bojowa = 10 %, ale jednostki sprzymierzonej

Efektywność procentowa = 20 %, ale jednostki przeciwnika

Formacja wyższa (15) (M)

Unikalne oznaczenie jednostki (pole T) określa nagłówek jednostki lub innego przedstawionego znaku i zawsze powinno być zgrane z każdym przedstawionym wskaźnikiem wielkości.

W polu formacji wyższej (Pole M) przedstawia się niektóre lub wszystkie wyższe jednostki lub formacje. Przedstawiane są one kolejno z ukośną kreską oddzielającą poszczególne formacje.

W polu powinno się podawać skrót ich nagłówka, może zawierać charakterystyczne litery krajowe.

Powinno być zgodne z sekwencją wskaźników wielkości, jak następuje:

0x08 graphic
Tablica 2

Grupa

Wskaźnik wielkości

Określenie ogólne

°

Drużyna, sekcja

°°

Pododdział większy niż drużyny, mniejszy niż pluton

°°°

Pluton

°°°°

Eszelon

I

Kompania

II

Batalion

III

Pułk

x

Brygada

xx

Dywizja

xxx

Korpus

xxxx

Armia

Jeśli element z sekwencji pozostaje nieznanym, należy zaznaczyć go znakiem zapytania. Jeśli szczebel strukturalny sił zbrojnych reprezentowany przez element sekwencji jest przez państwo nieużywany, należy wykazać „0”.

PRZYKŁADY:

x

0x01 graphic

2 (Kanadyjska) Brygada ze składu 3 (US) Dywizji

***

0x01 graphic

16 Pluton ze składu nierozpoznanej kompanii, ze składu 10 batalionu

0x01 graphic

3 pluton, kompanii A, 14 batalionu, części 2(UK) brygady. Siły UK nie mają struktury pułkowej, co jest przedstawione jako „0”

0x08 graphic

Strzałka kierunku przemieszczania (-) (Q)

Ogólnie, wskazuje kierunek ruchu.

0x01 graphic

0x01 graphic

Jednostka przemieszcza się na zachód

Sztab przemieszcza się na wschód

Wskaźnik mobilności (-) (R)

Graficzny symbol rodzaju mobilności.

0x01 graphic

Kompania piechoty zaopatrzona w transport kołowy

Symbol stanowiska dowodzenia (SD) (15) (S)

SD symbolizuje „chorągiewka”. Pod znakiem można podać w formie skrótowej rodzaj SD.

0x01 graphic

SD - stanowisko dowodzenia dywizji

Nazwa jednostki lub rodzaj sprzętu (15) (V)

Unikalne oznaczenie jednostki (pole-T) podaje unikalny nagłówek (nazwę) przedstawianej jedn. lub obiektu.

W polu V winno się przedstawiać klasę lub rodzaj jednostki, obiektu lub sprzętu, a nie jego unikalny nagłówek.

W przypadkach kiedy nazwa lub rodzaj jest niepotwierdzona, należy dodać znak zapytania.

0x01 graphic

Kompania B jednostki sił specjalnych

BASE WORKSHOP 0x01 graphic

Podstawowa jednostka remontowa - równoważna batalionowi

0x01 graphic

Armata przeciwpancerna, być może 120 mm, lecz niepotwierdzone.

Data/czas (15/15) (W)

Niniejsze pola powinny zawierać informacje związane z czasem. Każde z pól zawiera do 15 znaków. Każda linia powinna zawierać znaki w celu przedstawienia daty i/lub czasu i w razie potrzeby skrótu wskazującego przeznaczenia czasu.

Dostępne są dwie linie, tak aby umożliwić przedstawienie ram czasowych „od” i „do”.

031500A

0x01 graphic

Informacja otrzymana 3 dnia bieżącego miesiąca o godz. 15.00 czasu ALFA

0x01 graphic

Żadnego ruchu przed (NMB) (No Move Before) godz. 10.00 czasu ZULU 4 dnia bieżącego miesiąca

0x01 graphic

Informacja wchodząca w życie (lub aktualna) od godz. 12.00 czasu ZULU do godz. 23.00 czasu Z

Pola dowolne (tylko dla przeciwnika)

Wskaźnik oceny szacunkowej (2) (J).

Wskazuje źródło i stopniowanie ważności informacji. Jeśli pole H (tekst wolny) ma być również użyte, należy po wskaźniku szacunkowym użyć ukośnej kreski.

0x01 graphic

Informacja jest określona stopniem „A1”

Symbol stanowiska dowodzenia

Rodzaj SD jednostek i punktów dowódczych może być określany poprzez stosowanie liter pod znakiem taktycznym w polu S. Następujące terminy w ich skrótowej wersji mogą być umieszczone w polu S, choć mogą tam nie wystąpić.

Opis

Skrót

Wersja polska

Advanced

ADV

wysunięte (WSD)

Alternative

ALTN

zapasowe (ZSD)

Main

MAIN

główne (SD)

Mobile

MOB

ruchome

Peacetime

PEACE

czasu pokoju

Rear

REAR

tyłowe (TSD)

Reserve

RES

rezerwowe

Static

STAT

stałe

Step-up

STEPUP

wysunięte

Tactical

TAC

taktyczne

0x08 graphic

Umieszczanie znaku

każdy znak powinien zawierać przynajmniej jeden punkt dowiązania, który wyznaczy jego pozycję.

Generalne wytyczne odnośnie do umiejscowienia punktu lokalizacyjnego:

  1. W punkcie 0x01 graphic

b) W centrum podstawy 0x01 graphic

c) Na końcu „wektora lokalizacji”, który rozpoczyna się od jednego z powyższych punktów lokalizacyjnych, kiedy konieczne jest przesunięcie znaku z jego bieżącej pozycji.

0x01 graphic

d) Kiedy dwa (lub więcej) znaki są zlokalizowane w tym samym miejscu, to mogą być umieszczone na jednym wektorze lokalizacji. 0x01 graphic

e) Kiedy więcej niż jedna jednostka, obiekt lub sprzęt są położone w tym samym miejscu, to mogą być wskazane w następujący sposób:

0x01 graphic

PRZYKŁADY:

  1. Prezentacja wielokolorowa

  1. Siły sprzymierzone

1) Jednostki

0x01 graphic

Część Kompani C, 14 Batalionu piechoty 12 Brygady (UK), (w UK nie ma pułków, więc przedstawione jest „0”). Kompania jest używana jako kompania patrolowa.

2) Obiekty

0x01 graphic

Punkt czerpania wody obsługiwany przez Kompanię A, 3 Batalion, 43 Regiment, czynny od 1000Z 3 dnia bieżącego miesiąca, dokładna lokalizacja wskazana przez wektor.

3) Sprzęt

0x01 graphic

4 x 81 mm moździerze należące do plutonu moździerzy (Mor pl.) 1 batalionu Coldstream Guards (COLDM GDS). Informacja ważna o 0800Z 7 dnia bieżącego miesiąca

  1. Siły przeciwnika

1) Jednostki

0x01 graphic

6 pułk czołgów, wyposażony w czołgi T76, arbitralny wyznacznik jednostki 231, przydzielony przez 1 Korpus (BR), ocena informacji B1.

  1. Sprzęt

  2. 0x01 graphic

    Trzy moździerze, prawdopodobnie 120 mm, lecz niepotwierdzone. Podany arbitralny wyznacznik jednostki 312 przez 1 Korpus (BE)

    1. Mobilność

    2. 0x01 graphic

      Gąsienicowe działo przeciwpancerne (120 mm) z drugiego plutonu, 1 kompania, 43 batalion.

      • Katalog symboli

      0x08 graphic

        1. Wskaźnik typu jednostki

      Opis

      Symbol

      • Jednostka sojusznicza w aktualnym miejscu położenia

      0x01 graphic

      • SD jednostki sojuszniczej w aktualnym miejscu położenia

      0x01 graphic

      • Planowane miejsce położenia jednostki sojuszniczej

      0x01 graphic

      • Planowane miejsce położenia SD jednostki sojuszniczej

      0x01 graphic

      • Jednostka zdolna do pełnej / częściowej / mobilizacji

      0x01 graphic
      / 0x01 graphic

      • Jednostka npla w aktualnym miejscu położenia

      0x01 graphic

      • SD jednostki npla w aktualnym miejscu położenia

      0x01 graphic

      • SD jednostki przeciwnika - aktualne położenie

      0x01 graphic

      • Jednostka przeciwnika o przewidywanej lub zakładanej lokalizacji

      0x01 graphic

      Jednostka sztabu przeciwnika o
      lokalizacji przewidywanej lub
      zakładanej. (pola wspomagające
      wyjaśniają tę kwestię)

      0x01 graphic

      Podstawowe wskaźniki przeznaczenia jednostki

      0x08 graphic
      Obrony przeciwlotniczej

      0x01 graphic

      Przeciwpancerna

      0x01 graphic

      Pancerna

      0x01 graphic

      Artyleria

      0x01 graphic

      Wsparcia bojowego (zarówno nieokreślonego przeznaczenia, jak i wielozadaniowa)

      0x01 graphic

      Walki radioelektronicznej

      0x01 graphic

      Inżynieryjna

      0x01 graphic

      Wsparcia dowodzenia

      0x01 graphic
      lub 0x01 graphic

      Piechoty

      0x01 graphic

      Remontowa.

      0x01 graphic

      Medyczna

      0x01 graphic

      0x08 graphic
      Żandarmeria

      0x01 graphic

      Rakietowa

      0x01 graphic

      Górska

      0x01 graphic

      Zaopatrzenia !!!

      0x01 graphic
      lub 0x01 graphic

      Kwatermistrzowska

      0x01 graphic

      Rozpoznania

      0x01 graphic

      Jednostka obsługi

      0x01 graphic

      Sygnałowa / łączności

      0x01 graphic

      Zaopatrzenia

      0x01 graphic
      0x01 graphic

      Transportowa

      0x01 graphic

      Złożone wskaźniki przeznaczenia

      0x08 graphic

      W celu przedstawienia łączenia różnego rodzaju jednostek, symbole podstawowe powinny być nakładane jeden na drugi. Dotyczy to zarówno jednostek, jak i sprzętu.

      PRZYKŁADY:

      Artyleria obrony przeciwlotniczej

      0x01 graphic

      Rakieta obrony przeciwlotniczej

      0x01 graphic

      Rakieta przeciwpancerna

      0x01 graphic

      Przeciwpancerna artyleria rakietowa

      0x01 graphic

      Artyleria pancerna

      0x01 graphic

      Inżynieria pancerna

      0x01 graphic

      Rozpoznanie pancerne

      0x01 graphic

      Piechota zmechanizowana / pancerna w gąsienicowych transporterach opancerzonych

      0x01 graphic

      Piechota zmechanizowana / pancerna w kołowych transporterach opancerzonych

      0x01 graphic

      Artyleria rakietowa

      0x01 graphic

      Wskaźnik wielkości

      0x08 graphic

      Najmniejsza jednostka - drużyna, sekcja

      0x01 graphic

      Jednostka większa niż drużyna, ale mniejsza niż odpowiednik plutonu

      0x01 graphic

      a) Odpowiednik plutonu

      b) Niektóre państwa posługują się

      *** jako znak dla plutonu bojowego.

      **** jako znak dla eszelonu elementów dowodzenia, kierowania lub wsparcia

      0x01 graphic

      lub

      0x01 graphic

      Odpowiednik kompanii /baterii/ eskadry

      0x01 graphic

      Odpowiednik batalionu

      0x01 graphic

      Odpowiednik pułku / grupy

      0x01 graphic

      Odpowiednik brygady

      0x01 graphic

      Dywizja

      0x01 graphic

      Korpus

      0x01 graphic

      Jednostka niesystemowa lub zgrupowanie tymczasowe

      ? - nieznana

      0x01 graphic

      Siły państwowe nie należące do NATO

      0x01 graphic

      Symbole stanowisk i obiektów

      0x08 graphic

      Wskaźnik stanowiska obserwacyjnego

      Stanowisko obserwacyjne w obecnej / planowanej lokalizacji

      0x01 graphic
      0x01 graphic

      Stanowisko obserwacyjne przeciwnika - obecna lokalizacja / lokalizacja przewidywana lub prognozowana

      0x01 graphic
      0x01 graphic

      Wskaźnik obiektu logistycznego

      Obiekt logistyczny - obecna lokalizacja

      0x01 graphic
      0x01 graphic

      Obiekt logistyczny przeciwnika - lokalizacja obecna /

      lokalizacja przewidywana lub prognozowana

      0x01 graphic
      0x01 graphic

      Wskaźnik obiektu radioelektronicznego

      Obiekt radioelektroniczny - lokalizacja obecna / planowana

      0x01 graphic
      0x01 graphic

      Wskaźniki przeznaczenia obiektów

      0x08 graphic

      Podstawowe wskaźniki przeznaczenia obiektów logistycznych

      Amunicja

      Obiekty logistyczne zaopatrujące w amunicję różnicowane są poprzez stosowanie skrótu rodzaju amunicji podanego w polu V.

      0x01 graphic

      Mosty

      0x01 graphic

      Pochówek

      0x01 graphic

      Magazyny chemiczne

      0x01 graphic

      Odkażanie

      0x01 graphic

      Inżynieryjne

      0x01 graphic

      Żywność

      0x01 graphic

      Paliwo

      0x01 graphic

      Szpital

      0x01 graphic

      • 0x08 graphic

      Pralnia i łaźnia

      0x01 graphic

      Konserwacja

      0x01 graphic

      Medyczna

      0x01 graphic

      Kontrola ruchu

      0x01 graphic

      Magazyn nuklearny

      0x01 graphic

      Części zapasowe

      0x01 graphic

      Zaopatrzenie !!!

      0x01 graphic
      lub 0x01 graphic

      Woda

      0x01 graphic

      Nieznane

      0x01 graphic

      Wsparcie usług bojowych (zarówno nieokreślone, jak i wielozadaniowe)

      0x01 graphic

      0x08 graphic
      Kompozycje symboli przeznaczenia obiektów logistycznych

      W celu opisania różnych rodzajów złożonych obiektów logistycznych, symbole podstawowe powinny być nakładane jeden na drugi. Można używać symboli jednostki, obiektu i/lub sprzętu.

      PRZYKŁADY:

      1

      Amunicja przeciwlotnicza

      (artyleria lufowa)

      0x01 graphic

      Amunicja przeciwlotnicza (rakiety)

      0x01 graphic

      Amunicja artylerii lufowej

      0x01 graphic

      Amunicja artylerii rakietowej

      0x01 graphic

      Miny i materiały wybuchowe

      0x01 graphic

      Symbol sprzętu

      0x08 graphic

      Jeżeli nie stwierdzono inaczej, lokalizacje sprzętu wskazuje się przez środek podstawy symbolu.

      Wyposażenie

      Lekkie

      Średnie

      Ciężkie

      Śmigłowiec Sił Lądowych

      0x01 graphic

      0x01 graphic

      0x01 graphic

      Samolot bombowy / myśliwski

      0x01 graphic
      0x01 graphic

      Broń

      Granatnik przeciwpancerny

      0x01 graphic

      Wyrzutnia rakiet przeciwpancernych

      0x01 graphic
      0x01 graphic

      Armata

      0x01 graphic

      Haubica

      0x01 graphic

      Karabin maszynowy

      0x01 graphic

      Moździerz

      0x01 graphic

      Działo przeciwlotnicze

      0x01 graphic

      Działo przeciwpancerne

      0x01 graphic

      Wielolufowa wyrzutnia rakiet

      0x01 graphic

      Pojazdy

      0x08 graphic

      Transporter opancerzony (APC)

      0x01 graphic

      Znak ogólny dla pojazdu opancerzonego

      0x01 graphic

      Znak ogólny dla pojazdu niezabezpieczonego

      (bez osłon przeciwostrzałowych)

      0x01 graphic

      Bojowy wóz piechoty (bwp)

      0x01 graphic

      Czołg

      0x01 graphic

      Opancerzony pojazd gąsienicowy ze spycharką

      0x01 graphic

      Pojazd kołowy do przenoszenia ładunku

      0x01 graphic

      Wskaźniki mobilności

      Do przedstawienia w polu R, pod znakiem jednostki lub sprzętu, w celu przedstawienia rodzaju mobilności. Wskaźniki mobilności mogą być umieszczone w polu A w celu wyjaśnienia zdolności jednostki.

      Holowane lub przyczepy

      0x01 graphic

      Gąsienicowe

      0x01 graphic

      5

      Kołowe

      0x01 graphic

      Kołowe przełajowe

      0x01 graphic

      Połączenie kołowo - gąsienicowe

      0x01 graphic

      Kolejowe

      0x01 graphic

      Lokalizacja i treść pól

      Dla lepszego zrozumienia patrz rysunek 1.

      Litera pola

      Maksymalna długość pola

      Opis i nazwa pola

      Zastosowa­nie

      Uwagi

      Obowiązkowe pola informacyjne

      A

      -

      Znak podstawowy i wskaźnik przeznaczenia

      Znak podstawowy i wskaźnik przeznaczenia jednostek, stanowisk i obiektów lub znak sprzętu,

      wszędzie

      -

      B

      -

      Wskaźnik wielkości patrz 8.5

      jednostki, obiekty, sprzęt

      • obligatoryjne dla jednostek

      • powinno być wypełnione dla obiektów, kiedy numer lub nazwa obiektu jest unikalna i niedwuznaczna

      • może być stosowane do sprzętu

      • znak zapytania dozwolony

      P

      21

      Arbitralny wyznacznik jednostki, który jest przydzielony

      tylko przeciwnik jednostki, obiekty, sprzęt

      numer adresowy, który jest zawsze przedstawiany w nawiasie, może być rozszerzony do maksymalnie 3 cyfr

      T

      15

      Oznaczenie unikalne
      Unikalny numer, skrót nazwy jednostki lub obiektu

      wszędzie z wyłączeniem sprzętu przeciwnika

      • jeśli unikalny opis jest nieznany lub niepotwierdzo-ny, należy postawić znak zapytania

      • może zawierać krajowe litery wyróżniające

      • unikalny opis powinien zawsze współgrać ze wskaźnikiem wielkości, jeśli wskaźnik wielkości nie jest podany, wtedy unikalny opis powinien zawierać wielkość

      Warunkowe pola informacyjne

      D

      -

      Wskaźnik wielkości specjalnej patrz 8.6

      jednostki, obiekty

      powinien być przedstawiony, gdy znajduje zastosowanie

      N

      2

      Wskaźnik przeciwnika; wskazuje sprzęt przeciwnika przy użyciu liter EN

      sprzęt

      niestosowany, kiedy symbol jest identyfikowany jako przeciwnik przez czerwony kolor znaku

      Dowolne pola informacyjne

      C

      6

      Ilość sprzętu Przedstawia, ile sprzętu obecnie podlega wykorzystaniu

      sprzęt

      można dołączyć znak zapytania

      E

      1

      Niepotwierdzone

      Znak zapytania

      wszędzie

      kiedy informacja jest wątpliwa

      F

      3

      Wzmocniony lub osłabiony

      Dołączone do pola F w celu przedstawienia zmian w wiel­kości

      wszędzie, z wyjątkiem sprzętu p-ka

      przedstawione zawsze w nawiasach

      G

      17

      Informacje dodatkowe

      Notatki użytkownika

      wszędzie

      treść pola może nie podlegać transmisji do innych użytkow.

      H

      15

      Tekst wolny

      Miejsce na informacje dodatko­we nieobjęte innymi polami

      wszędzie

      • znak zapytania jest dozwolony przy informacjach dotyczących przeciwnika

      • w tym polu, a nie w polu G, powinny się znaleźć ważne informacje, które powinny podlegać transmisji do innych użytkowników

      J

      2

      Wskaźnik oceny szacunkowej
      Składa się z litery określającej źródło i cyfry oznaczającej stopień ważności

      tylko przeciwnik

      • stopnie ważności patrz: STANAG 2022

      • jeśli występuje pole H, to poprzedza pole J i jest oddzielone ukośną kreską

      K

      5

      Efektywność bojowa (zdolność bojowa)-

      może być przedstawiona jako CE - Combat Effectiveness i dwoma cyframi lub jako PC - Percentage effectiveness i dwoma cyframi

      jednostki,

      obiekty

      • jeśli występuje pole H, to poprzedza pole K i jest oddzielone ukośną kreską

      L

      1

      Sprzęt sygnałowy -

      jeśli sprzęt emituje sygnał, wskazać znakiem „!

      tylko w odniesieniu do sprzętu p-ka

      jeśli występuje pole H, to poprzedza pole L i jest oddzielone ukośną kreską

      M

      15

      Wyższa formacja -

      unikalna liczba lub skrót nazwy formacji

      wszędzie

      • można dołączyć znak „?”

      • może zawierać krajowe (państwowe) charakterysty-czne litery

      • powinno zgadzać się z kolejnością

      Q

      -

      Strzałka kierunku ruchu - usytuowana zawsze w punkcie lokalizacji znaku

      wszędzie

      wskazuje ogólny kierunek, a nie dokładną trasę

      R

      -

      Wskaźnik mobilności -

      graficzny symbol mobilności

      jednostki,

      sprzęt

      S

      15

      Symbol stanowiska dowodzenia -

      określa rodzaj SD

      jednostki

      można dołączyć znak zapytania

      V

      15

      Nazwa jednostki lub rodzaj sprzętu,
      przedstawia klasę, rodzaj lub znak zapytania

      jednostki,

      sprzęt

      można dodać znak zapytania kiedy niepotwierdzone są nazwa lub rodzaj

      W

      15 i 15

      Grupa daty/czasu,
      może być uzupełniona przez dodanie AT, FROM, TO itp., w celu wyjaśnienia, do czego odnosi się podany czas,
      stosując w narodowym systemie obrony dopuszcza się używanie: „O” , „OD” , „DO” itp.

      wszędzie

      • 7 znaków pola alfanume-rycznego max. do 7 liter przedstawiających AT , „FROM”, TO”.

      • 2 pola każde 15 znaków zezwalają na przedstaw. FROM i TO lub równoważników czasu.

      • powinien być zgodny z kolejnością wielkości

      • Czynności (działania) terenowe i taktyczne

      Lokalizacja znaków

        1. „Rejony”
          Znaki opisujące rejony powinny być umieszczane jednym z trzech sposobów:

          1. Rysowanie w skali na mapie lub diagramie, zgodnie z prezentacją danego terenu.

          2. Naszkicowane schematycznie na mapie lub diagramie z umieszczeniem środka na danym obszarze.

          3. Naszkicowane schematycznie i połączone wektorem lokalizacji ze środkiem rejonu na mapie lub diagramie, jeśli ma to zwiększyć czytelność.

        2. „Linie”
          Powinny pokrywać się / zgadzać się/ z punktami odwzorowującymi rzeczywiste położenie reprezentowanych elementów.

        3. „Przemieszczenia”
          Powinny być zgodne ze współrzędnymi do ruchu, który prezentują.

        4. „Zapory”
          Położenie symboli zapór powinno być zgodne z ich rzeczywistymi współrzędnymi topograficznymi. Jeśli jest to niemożliwe, znak może być wyrysowany w innym miejscu i połączony z dokładnym położeniem na mapie za pomocą wektora lokalizacji.

        5. „Punkty”
          Znaki punktowe powinny pokrywać się z dokładną lokalizacją zjawiska (wskazując dokładne miejsce dolną częścią znaku) lub powinny być z nią połączone wektorem lokalizacji.

      Prezentacja przeciwnika

      Przy stosowaniu prezentacji jednokolorowej należy używać liter „EN” tak często, jak to potrzebne do zapewnienia czytelności i jasności.

      PRZYKŁADY:

      1. Obszar zajęty przez przeciwnika

      1. Linia frontu przeciwnika

      0x01 graphic

      0x01 graphic

      Stosowanie znaku zapytania

      Znaku zapytania należy używać, gdy:

        1. Część informacji jest nieznana. Znak zapytania stawiamy w odpowiednim polu.

        2. Część informacji jest wątpliwa. Znak zapytania stawiamy na końcu każdego pola.

        3. Wszystkie informacje są wątpliwe lub nieznane. Znak zapytania stawiamy w polu E.

      0x08 graphic
      Katalog znaków

      Punkty

      • Punkt kontrolny lub nieokreślony.

      0x01 graphic
      0x01 graphic

      Poniższe przykłady przedstawiają użycie wskaźników specjalnych;

        1. Punkt startu

        1. Punkt końcowy (uwolnienia, rozwiązania)

      • Punkt kontrolny

      • Punkt koordynujący
        Dla tego znaku punkt lokalizacji znajduje się w centrum znaku.

      Zdarzenia biologiczne lub chemiczne

      1. Rodzaj zdarzenia biologiczny (BIO) czy chemiczny (CHEM) należy zaz­naczyć w polu V

      0x01 graphic

      0x01 graphic

      1. Jeśli dokładny rodzaj skażenia jest nieznany, w polu V należy napisać „NBC”

      0x01 graphic

      Linie

      Linie rozgraniczenia

        1. Linie rozgraniczenia powinny być zaznaczane linią ciągłą z jednoczesnym przedstawieniem wielkości jednostki w odpowiedniej przerwie:

          Linia rozgraniczenia dywizji

        2. Numeryczne określenie jednostek (jeśli potrzebne - uzupełnione charakterystycznymi literami krajowymi, podanymi w nawiasach) może być umieszczone po obu stronach znaku wielkości w celu wskazania forma­cji oddzielonych tą linią rozgraniczenia.


      Diagram poniższy ilustruje różne, mogące wystąpić w praktyce, przypadki:


      22

      NO-03-A001

      10

      105 mm

      40 mm

      MLRS

      F

      F

      F

      F

      F

      F

      F

      F

      F

      F

      F

      F

      F

      F

      F

      F

      F

      F

      F

      F

      F

      F



      Wyszukiwarka

      Podobne podstrony:
      Znaki taktyczne i szkice obrona, natarcie,marsz maj 2006
      Znaki taktyczne w strazy pozarn Nieznany
      Znaki taktyczne wojsk lądowych
      znaki taktyczne
      Znaki edytorskie (wersja skrócona)
      ZN II -9, Dokumenty MON, ZNAKI TAKTYCZNE
      Załącznik 3 podstawowe znaki taktyczne, warfare
      jednostki pom, Konspekty wojsko, SERE, SERE materiały, SZABLA, wojskowe znaki taktyczne
      8-1 Podstawowe znaki taktyczne, Dokumenty MON, PODRECZNIK
      ZN II -6, Dokumenty MON, ZNAKI TAKTYCZNE
      ZN II -14, Dokumenty MON, ZNAKI TAKTYCZNE
      sprzęt, Konspekty wojsko, SERE, SERE materiały, SZABLA, wojskowe znaki taktyczne
      jednostki, Konspekty wojsko, SERE, SERE materiały, SZABLA, wojskowe znaki taktyczne
      ZN II -7, Dokumenty MON, ZNAKI TAKTYCZNE
      ZN II -8, Dokumenty MON, ZNAKI TAKTYCZNE
      ZN II -12, Dokumenty MON, ZNAKI TAKTYCZNE
      ZN II -10, Dokumenty MON, ZNAKI TAKTYCZNE
      Znaki taktyczne i szkice obrona, natarcie,marsz maj 2006

      więcej podobnych podstron
