Rozdział 10 Obszary, strefy, rejony, POZYCJE

OPIS	SYMBOL
Rejon własny
		Rejon własny planowany/na rozkaz (Friendly Planned/On Order)
		Rejon znany przeciwnika/Potwierdzony (Enemy Known/Confirmed)
		Rejon prawdopodobny lub zapasowy/główny przeciwnika /(Enemy Suspected/Templated)

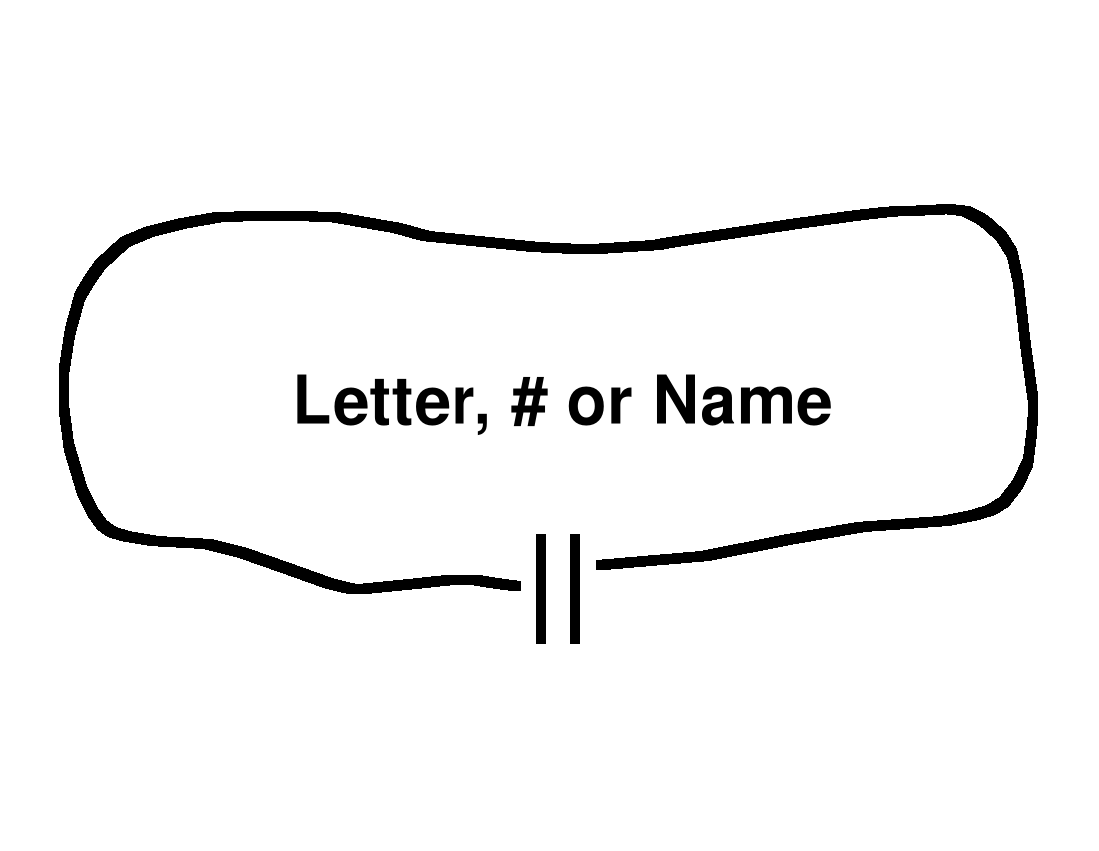

		Rejon ześrodkowania, miejsce montażu (Assembly Area) 1. Obszar (rejon, akwen), na którym odbywa się zgrupowanie wojsk (sił) w celu przejścia do wykonania określonego zadania bojowego lub po jego wykonaniu w celu odtwarzania zdolności bojowych(sił). 2. W jednostkach zaopatrzenia, całość obszaru używanego do zbierania i łączenia elementów składowych w kompletne urządzenia, zestawy lub zespoły (miejsce montażu)
		Rejon zajęty (Occupied)
		Rejon zajęty przez wiele jednostek (Occupied by Multiple Units)
		Rejon proponowany/ zajęty na rozkaz (Proposed/On order
		Strefa zrzutu (Drop Zone (DZ)) Określony obszar, na którym dokonuje się zrzutu z samolotu jednostek powietrzno-desantowych, sprzętu, lub zaopatrzenia.
		Strefa wyrzutu (Extraction Zone (EZ)) Określona strefa zrzutu wykorzystywana w celu dostarczenia zaopatrzenia i / lub sprzętu przy zastosowaniu technik wyrzutu z samolotów latających bardzo blisko powierzchni ziemi.
		Strefa lądowania (Landing Zone (LZ)) Każda określona strefa wykorzystywana do lądowania statków powietrznych.
		Strefa podejmowania (Pickup Zone (PZ)) Rejon geograficzny wykorzystywany do podjęcia żołnierzy i/lub wyposażenia przez śmigłowiec.
		Rejon przeszukiwania / Rejon rozpoznania (Search Area/Reconnaissance Area) Wykorzystywany do określenia obszaru, w którym jednostka lub ugrupowanie jest odpowiedzialne za rozpoznanie. Jak pokazano na rysunku obok, ostrza strzałek wskazują szerokość obszaru, ale nie jego przednią linię.
		Rejon o ograniczonym dostępie (Limited Access Area) Na symbol podstawowy nałożone są inne symbole opisujące personel i sprzęt, dla których dany rejon jest niedostępny.

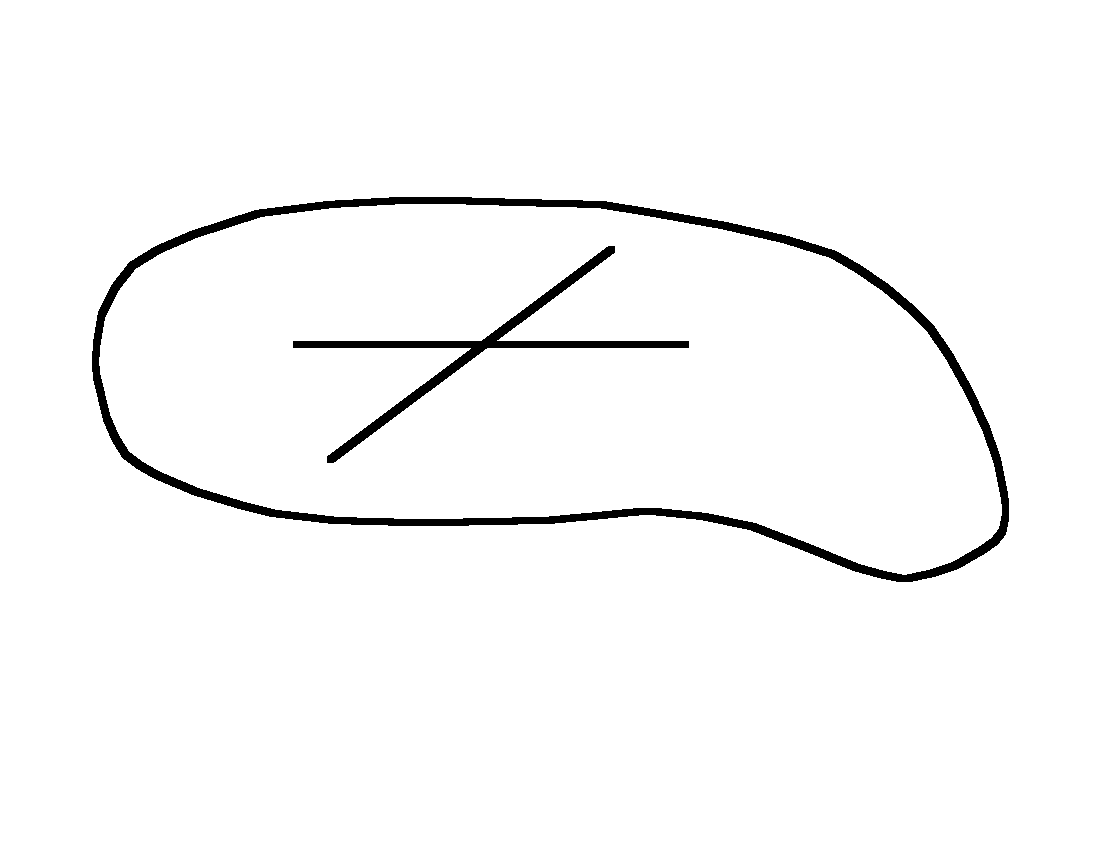

		Strefa walki (Engagement zone)
		Rejon ufortyfikowany (Fortified area)

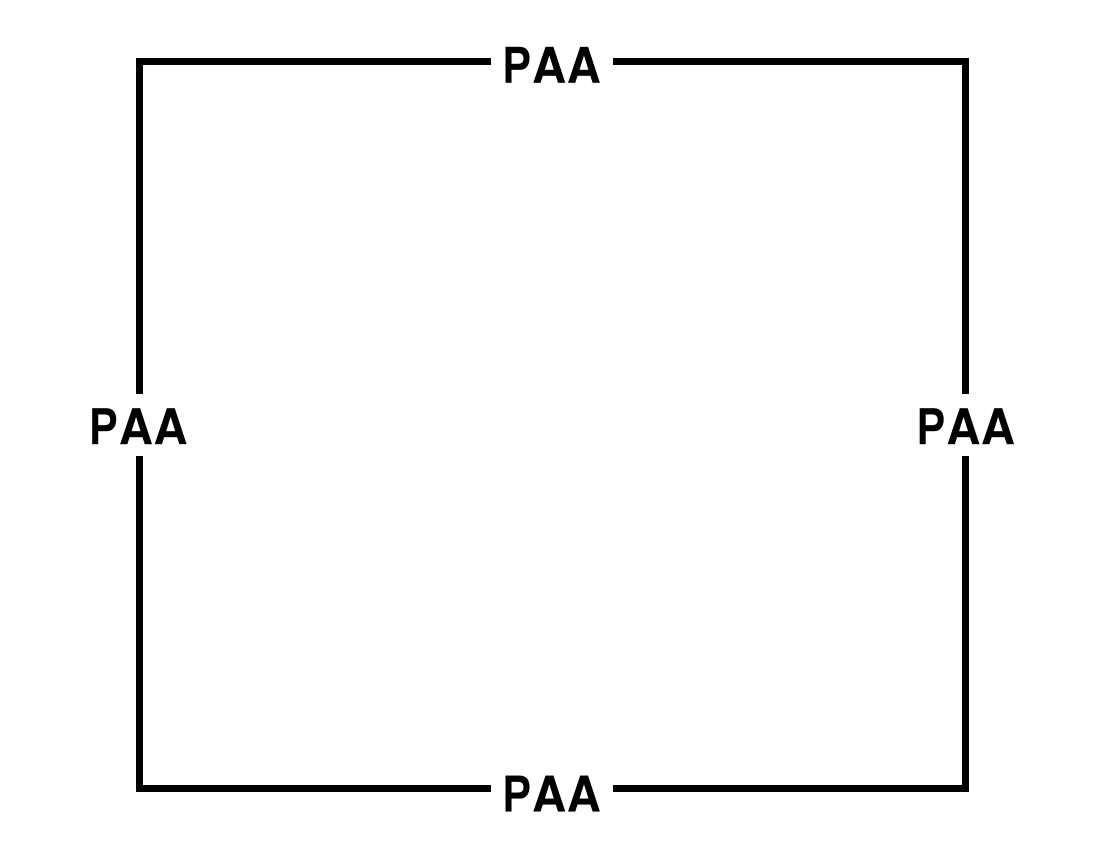

Obszar pozycji dla artylerii (Position Area for Artillery - PAA)) Obszar przydzielony do plutonu M109A6 “Paladin” i innych jednostek artyleryjskich w zakresie zarządzania terenem w którym może manewrować artyleria.
Rejon działania okrętów Wewnątrz rejonu umieszcza się ikonę klasy okrętu (grupy taktycznej) w połączeniu z symbolem rodzaju działań np. poszukiwanie, stawianie min, pław, itp.
Rejon rozformowania Wewnątrz symbolu w prawym górnym rogu wpisuje się rodzaj formacji, np. KON, ZDES. Pod symbolem wpisuje się planowaną godzinę i datę.
Rejon formowania Wewnątrz symbolu w prawym górnym rogu wpisuje się rodzaj formacji, np. KON, ZDES. Pod symbolem wpisuje się planowaną godzinę i datę.
Strefa Odpowiedzialności Lotnictwa Myśliwskiego (Fighter Area of Responsibility (FAOR))

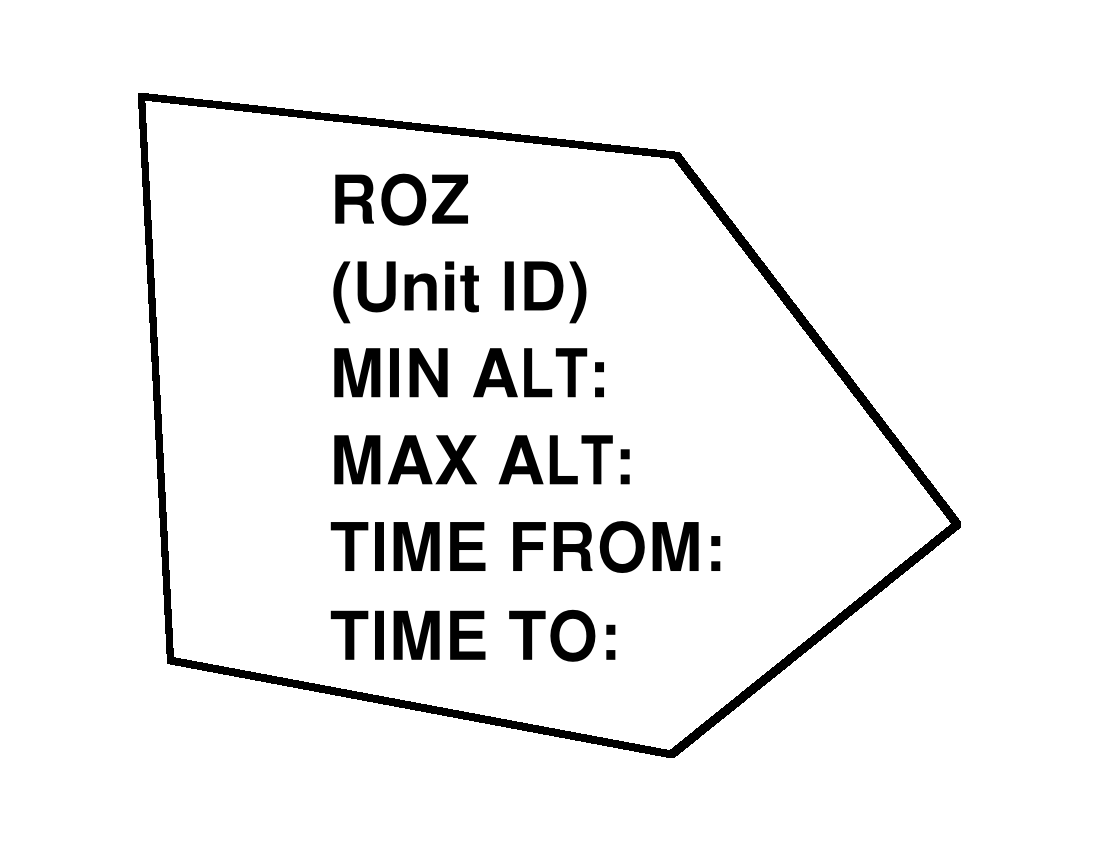

Strefa Ograniczonego Działania (Restricted Operations Zone (ROZ))
Strefa działań obrony powietrznej w obszarze przednim (Forward Area Air Defense Zone (FAADEZ))
Strefa kontroli przestrzenie powietrznej o wysokiej intensywności działań (High Density Airspace Control Zone (HIDACZ))

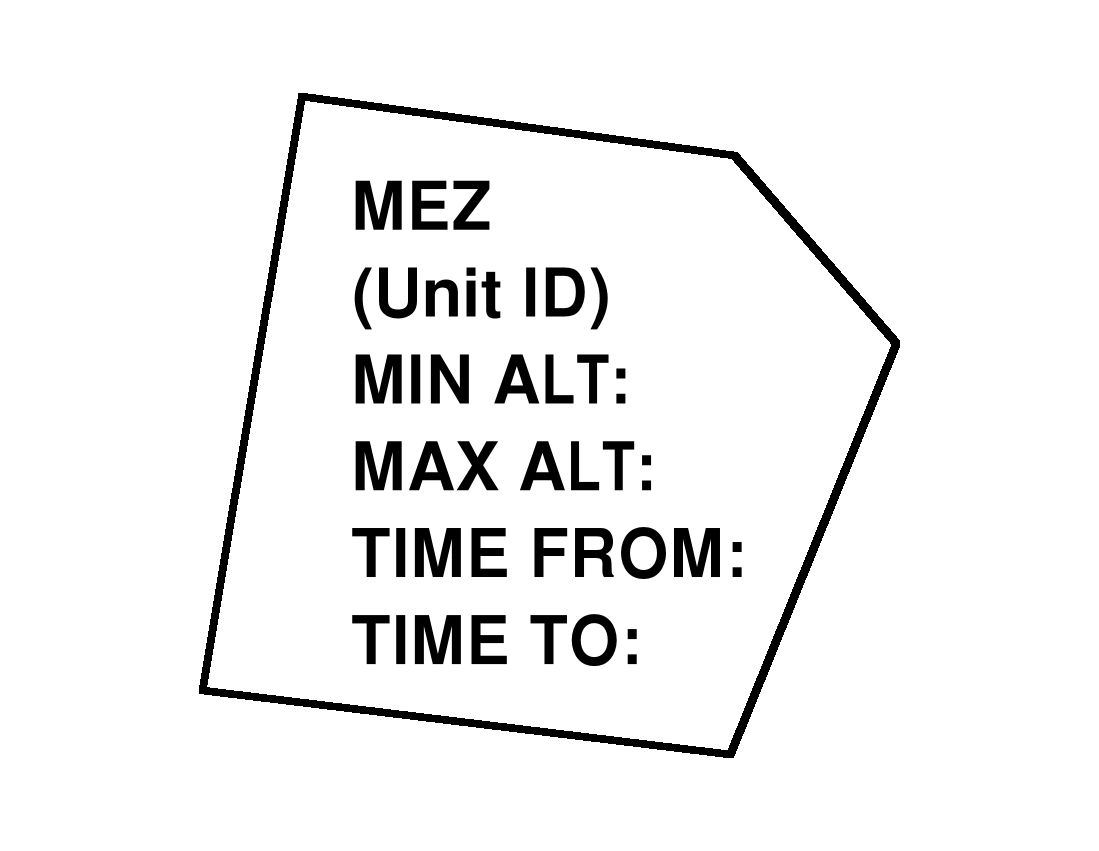

Strefa użycia rakiet (Missile Engagement Zone (MEZ)) Strefa użycia rakiet na dużych wysokościach (HIMEZ)). W obronie powietrznej, przestrzeń powietrzna o zdefiniowanych wymiarach w której odpowiedzialność za walkę z zagrożeniem powietrznym spoczywa na systemach pocisków powietrze ziemia dla dużych wysokości. Strefa użycia rakiet na małych wysokościach (LOMEZ). W obronie powietrznej, przestrzeń powietrzna o zdefiniowanych wymiarach, w której odpowiedzialność za walkę z zagrożeniem powietrznym spoczywa na systemach pocisków powietrze ziemia dla małych i średnich wysokości. W obronie powietrznej, przestrzeń powietrzna o zdefiniowanych wymiarach w której odpowiedzialność za walkę z zagrożeniem powietrznym spoczywa na systemach pocisków powietrze ziemia małego zasięgu. Może dotyczyć pocisków rakietowych działających na małych i dużych wysokościach. Połączona strefa walki (JEZ). W obronie powietrznej, przestrzeń powietrzna o zdefiniowanych wymiarach w której występuje wiele systemów obrony powietrznej (pociski ziemia-powietrze i samoloty), które są wykorzystywane jednocześnie do walki z zagrożeniem powietrznym.
Strefa użycia rakiet na małych wysokościach (Low Altitude MEZ)
Strefa użycia rakiet na dużych wysokościach (High Altitude MEZ)
Strefy bezpieczeństwa w rejonie planowanego wybuchu jądrowego, (Minimum Safe Distance Zones)
Strefa swobodnego użycia broni (Weapons Free Zone)

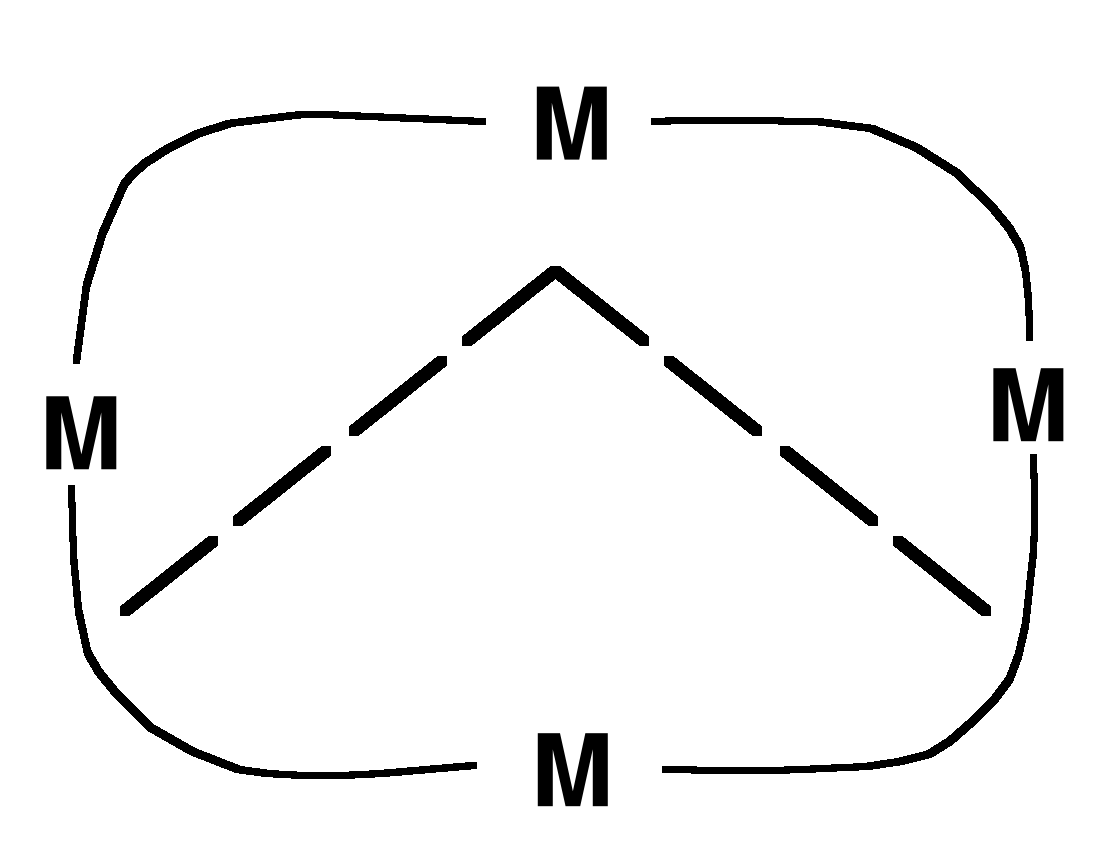

Obszar pozornie zaminowany (Decoy Mined Area)
Ogrodzony, obszar pozornie zaminowany (Decoy Mined Area, Fenced)
Zajęta (jednostka wielkości batalionu) (Occupied (Battalion sized unit))
Przygotowana (P) (ale nie zajęta) (Prepared “(P)” but not occupied)
Planowana (Planned)
Obszar walki (Engagement Area (EA)) Obszar wzdłuż drogi podejścia przeciwnika, w którym dowódca ma zamiar odciąć i zniszczyć siły przeciwnika przy pomocy zmasowanego ognia i całej dostępnej broni. Wielkość i kształt obszaru walki jest określany przez względnie niezakłóconą wzajemną widzialność systemów broni na pozycjach ogniowych i maksymalny zasięg broni
Pozycja szturmowa (Assault Position) Pozycja między linią wyjściową (LD) i obiektem ataku, z której wojska szturmują obiekt. Najlepiej, jeśli jest to ukryta pozycja, ostatnio zajmowana przed osiągnięciem obiektu.
Własna pozycja wyjściowa do ataku (Friendly Attack Position)
Własna zajęta pozycja wyjściowa (tylko, jeśli jednostka musi zatrzymać się na pozycji wyjściowej) (Friendly Occupied (only if a unit must stop in the attack position))
Własna pozycja wyjściowa planowana, proponowana lub zajęta na rozkaz (Friendly Planned, Proposed, or On Order)
Obszar penetracji (Penetration Box)
Rejon działań bojowych (strefa działań) (Area of Operations (AO)) Część obszaru niezbędna do prowadzenia operacji wojskowych i administracyjnego zarządzania operacjami wojskowymi. Obszar geograficzny, zwykle określony przez linie rozgraniczenia przydzielone dowódcy przez wyższego przełożonego. Jest to obszar/rejon za który odpowiada i w którym posiada uprawnienie do prowadzenia operacji wojskowych.

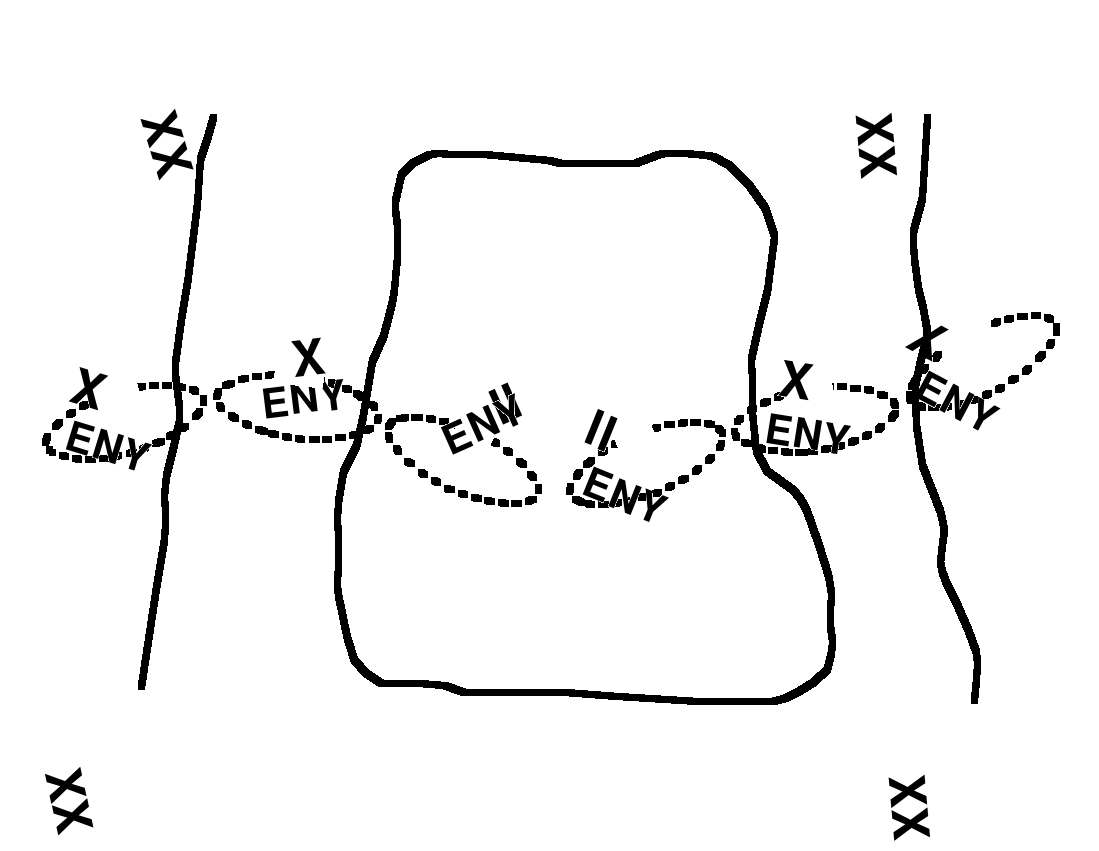

Nazwany rejon szczególnego zainteresowania (Named Area of Interest) Punkt lub obszar rozciągający się wzdłuż danej drogi podejścia w którym spodziewane jest wystąpienia działalności przeciwnika. Działanie lub brak działania w tym obszarze może potwierdzić lub zanegować określony wariant działań wojsk przeciwnika.
Rejon zainteresowania celami(Targeted Area of Interest) Obszar geograficzny lub punkt wzdłuż korytarza komunikacyjnego, którego przechwycenie może zmusić przeciwnika do rezygnacji z konkretnego wariantu działania lub spowodowanie, że realizacja założonego wariantu wymaga użycia specjalizowanego wsparcia inżynieryjnego. W tym rejonie przeciwnik może być atakowany przez siły własne. Nie wszystkie docelowe rejony zainteresowania są częścią własnego Centralnego Obszaru Operacyjnego (COA); w obszarze zainteresowania sztabu leżą tylko strefy związane z ważniejszymi celami/obiektami (HTP). Są one wyznaczane podczas planowania operacyjnego i prowadzonych gier wojennych. Docelowe rejony zainteresowania różnią się od rejonów działań bojowych. W obszarach działań bojowych planowane jest użycie całej dostępnej broni. Docelowe rejony zainteresowania mogą być zajmowane tylko przez jeden rodzaj broni.
Strefa (Zone) Przedsięwzięcie dowodzenia i kierowania na poziomie dywizji, wykonywane zwykle w postaci graficznej. Służy do określenia obszarów na lądzie, w których jednostki niższego szczebla mogą budować przeszkody taktyczne.
Obszar zaminowany (Mined Area)
Obszar zagrożony przez miny
Obszar bez przeszkód (Obstacle Free Area) Obszar wyznaczony przez dowódcę, w którym zakazuje się rozmieszczania przeszkód wykonanych przez człowieka, zwykle w celu ułatwienia operacji.
Obszar o ograniczonej ilości przeszkód (Obstacle-Restricted Area) Przedsięwzięcie dowodzenia i kierowania wykorzystywane do ograniczenia typu i ilości przeszkód na danym obszarze.
Obszar występowania niewybuchów (Un-exploded ordnance Area (UXO)) Niewybuchy, które posiadają zapalnik, są uzbrojone, pobudzone lub w inny sposób przygotowane do działania i które zostały odpalone, zrzucone, wystrzelone Stanowią zagrożenie dla wojska, sprzętu bojowego i zabezpieczenia logistycznego i  nie detonowały na skutek awarii lub z innego powodu.

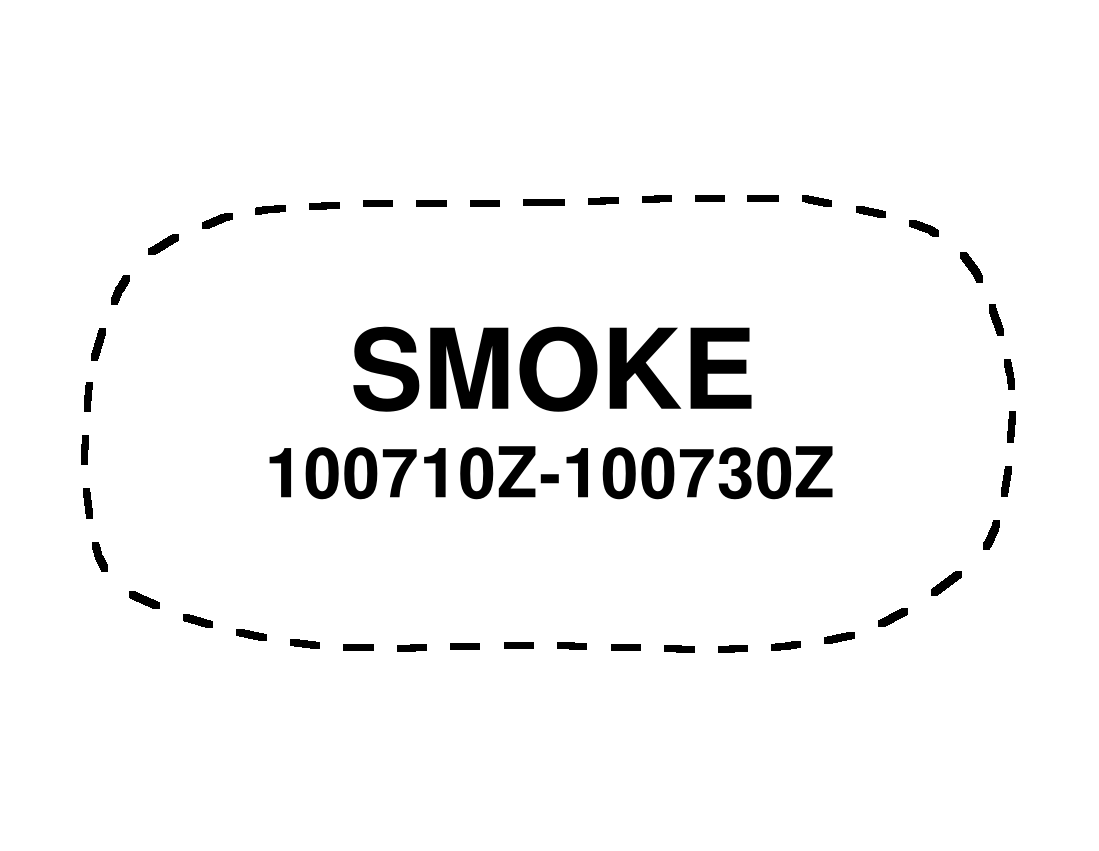

Planowany rejon zadymiania (Planned with Designated Time Shown)
Rejon zadymiania (Smoke (Actually in Place)) Rejon zadymiania
Strefa bezpieczeństwa (No Fire Line) Linia do której artyleria lub okręty nie prowadzą ognia za wyjątkiem wyraźnego żądania lub aprobaty wspieranego dowódcy. Poza tą linią wojska mogą prowadzić ogień w dowolnym czasie w sposób nie zagrażający siłom własnym.
Obszar koordynacji przestrzeni powietrznej (Airspace Coordination Area) Obszar koordynacji przestrzeni powietrznej jest przedstawiany przez ogólny symbol ACA, który jest obramowany prostokątem.
Obszar bombardowania (Bomb Area)
Obszar swobodnego prowadzenia ognia (Free Fire Area (FFA)) Określony obszar w którym wszystkie systemy broni mogą prowadzić ogień bez dodatkowej koordynacji z ustalonymi dowództwami.
Obszar ograniczonego prowadzenia ognia (Restricted Fire Area (RFA)) Obszar w którym obowiązują określone ograniczenia. Prowadzenie w tym obszarze ognia, który nie spełnia tych wymogów, jest dopuszczalne dopiero po uzgodnieniu z zainteresowanymi dowództwami.
Obszar pozycji dla artylerii (Position Area for Artillery (PAA)) Obszar przydzielony do plutonu M109A6 “Paladin” i innych jednostek artyleryjskich w zakresie zarządzania terenem w którym może manewrować artyleria.
Miejsce (pozycja) zatopienia celu podwodnego (Sinker)
Pozycja wykrycia okrętu podwodnego/nawiązania kontaktu z okrętem podwodnym
Rejon poszukiwania (Search Area)
Pozycja DIP (DIP Position)
Strefa lotniskowa (Airfield Zone)
Strefa zrzutu (Drop Zone (DZ))
Strefa wyrzutu (Extraction Zone (EZ))
Strefa lądowania (Landing Zone (LZ))
Strefa podejmowania (Pickup Zone (PZ))
Rejon przeszukiwania / Rejon rozpoznania (Search Area/Reconnaissance Area)
Sektor rozpoznania radioelektronicznego.
Oddział (pododdział) zakłóceń radiolokacyjnych (radioelektronicznych) w ugrupowaniu bojowym.
Strefy zakłóceń radiowych KF i UKF batalionu zakłóceń radiowych.
Sektory (strefy) odpowiedzialności za obezwładnienie radioelektroniczne (sektory zakłóceń): Linia ciągła - zasadniczy Linia przerywana - dodatkowy Linia przerywana z kropką - zabroniony
Grupa stacji zakłóceń radiowych na stanowiskach bojowych (cyfra oznacza ilość stacji). Grupy namierzania radiowego UKF i KF - z odpowiednim znakiem.
Strefa dyżurowania śmigłowców walki radioelektronicznej z podaniem liczby, typu śmigłowców, wysokości w Hm i terminu działania
Rejon zakłóceń dla oddziałów (pododdziałów) lotnictwa walki radioelektronicznej
Rejon zrzutu nadajników zakłócających jednorazowego użytku (NZJU)
Rozpoznanie powietrzne rejonu z podaniem jego numeru, sposobu, ilości i typu samolotów oraz terminów rozpoznania
Rejony (obiekty) objęte powietrznym rozpoznaniem radioelektronicznym
Rejon skażenia promieniotwórczego (Radioactive Area)
Rejon skażeń biologicznych (Biologically Contaminated Area)

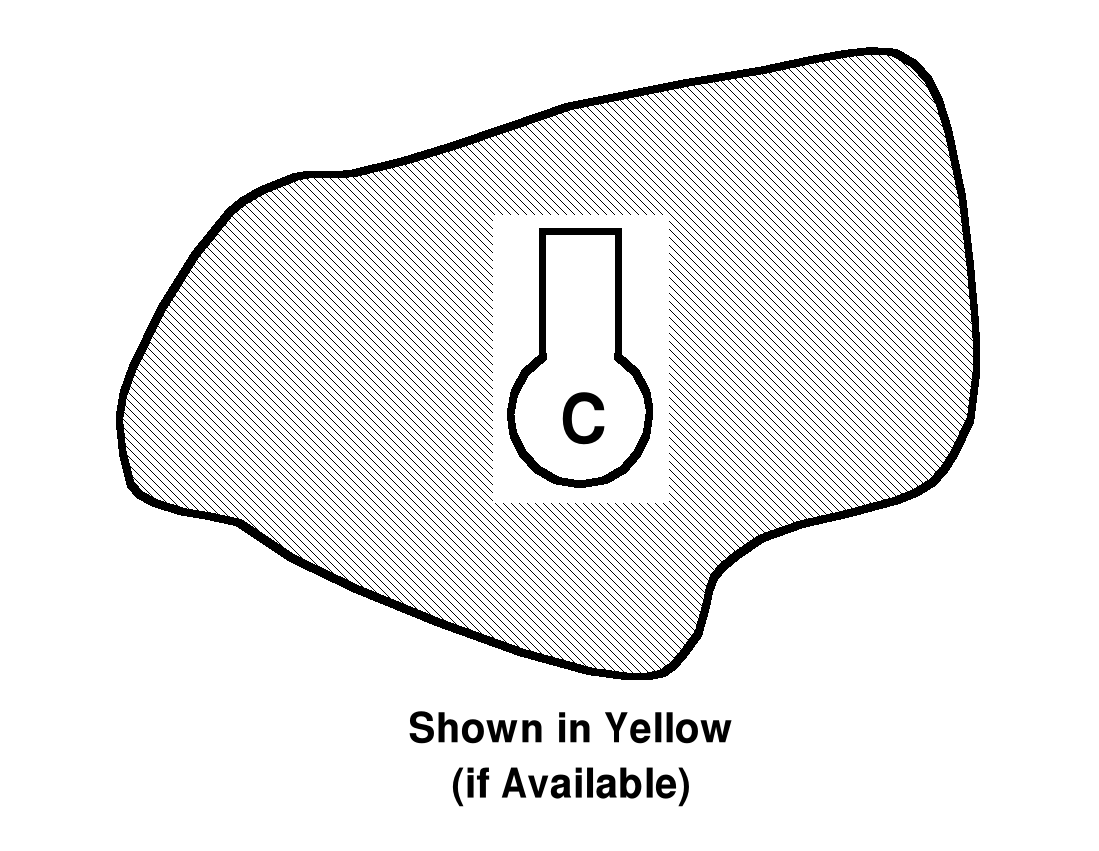

Rejon skażeń chemicznych (Chemically Contaminated Area)
Izolinie mocy dawki: kolory izolinii: 30 cGy/h - czarna 100 cGy/h - niebieska 300 cGy/h - zielona 1000 cGy/h - czerwona
Granica strefy informacji radiotechniczny *) *) Znak taktyczny narodowy	Opis oznacza wysokość dolnej granicy strefy informacji radiolokacyjnej

114

FAOR

(Unit ID)

MIN ALT:

MAX ALT:

TIME FROM:

TIME TO:

300

Litera / nazwa

(P) Litera, # nazwa

(Plan) Litera, # nazwa

100cGy/h

300cGy/h

1000cGy/h

30cGy/h

---
