Państwowa Wyższa Szkoła Zawodowa w Kaliszu Instytut Elektroenergetyki
Labolatorium zabezpieczeń i automatyki elektroenergetycznej Ćwiczenie nr 8 Temat:” Badanie automatyki SCO ”.
Rok akademicki:2003/2004 Wydział:EE Rodzaj studiow:dzienne Specjalizacja:elektroenergetyka Nr grupy:II	1.MarcinMaciejewski 2.Mariusz Krawczyk 3.Jakub Majcherek 4.Karol Kowalski	Data:
				Wykonania ćwiczenia	Oddania sprawozdania
				20.04.04	27.04.04
				Ocena:
Uwagi:

1.Wykaz aparatury używanej w cwiczeniu;

• przekaźnik częstotliwościowy RFt-21

• generator przebiegów sinusoidalnych

• sekundomierz

• woltomierz

• częstościomierz

Parametry przekaźnika czestotliwościowego RFt-21

• napiecie znamionowe Un=100V

• czestotliwość f=50Hz

• dopuszczalny zakrez zmian napięcia pomocniczego 0,7-1,1 Up

• zakres nastawień częstotliwości 45-51Hz

• rozrzut wzgledny czestotliwości zadziałania ≤0,03Hz

• uchyb podziałki częstotliwościowej +- 0,05Hz

• różnica miedzy czestotliwością zadziałania a powrotu 0,05Hz≤Δf≤0,1Hz

• zakres nastawien czasu zadziałania 0,5-3,6s

• klasa dokładności członu czasowego

- ze względu na uchyb nastawienia 2,5

- ze względu na rorzut 2,5

• czas powrotu przekaznika ≤1s

• czas własny członu częstotliwościowego ≤60ms

• czas własny członu czasowego ≤30ms

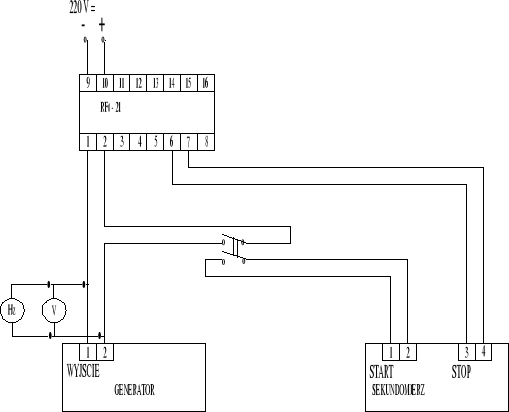

2.Pomiar czasu powrotu przekaźnika.

Tabela pomiarowa;

Czas powrotu przekaźnika
Pomiar [ ms ]					Wartość średnia [ ms ]
1	2	3	4	5
537,5	533,6	515,2	542,7	520,7	529,94

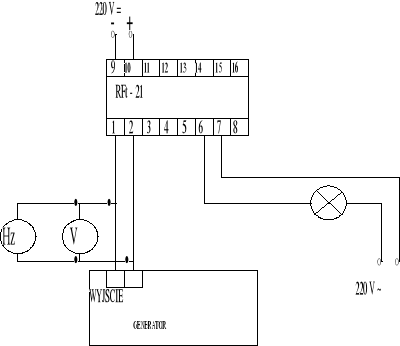

3.Sprawdzenie nastaw czestotliwosciowych przekaxnika.

Tabela pomiarowa;

Nastawa		Wartość pomiarowa					Wartość średnia
				1	2	3		4	5
f [Hz]	50,5	50,16	50,51	50,48	50,57	50,48	50,44
		49,8	49,72	49,80	49,76	49,81	49,82	49,78
		48,7	48,77	48,77	48,75	48,76	48,72	48,75
		47,9	47,96	47,97	47,93	47,95	47,93	47,94
		46,6	46,62	46,67	46,65	46,64	46,61	46,63

4.Sprawdzanie nastaw czasowych przekaźnika.

Tabela pomiarowa;

Nastawa		Wartość pomiarowa					Wartość średnia
				1	2	3		4	5
t[s]	0,7	0,873	0,911	0,913	0,888	0,920	0,901
		1	1,271	1,260	1,257	1,236	1,189	1,242
		1,3	1,491	1,521	1,483	1,521	1,747	1,552
		1,8	2,013	2,012	2,040	2,066	2,028	2,031
		2,1	2,288	2,897	2,377	2,329	2,366	2,466

5.Wartości obliczone;

- dla czasu powrotu przekaźnika rozrzut bezwzgledny (R) wyniósł 27,5 ms a rozrzut wzgledny (ΔR) 0,055.

- dla nastaw czestotliwościowych przekaźnika;

Nastawa f[Hz]	Rozrzut bezwzględny R		Rozrzut względny ΔR	Uchyb bezwzględny nastawienia		Uchyb względny nastawienia[%]
50,5	0,41		0,008	0,06		0,1
49,8	0,41		0,008	-0,02		0,04
48,7	0,05		0,001	0,05		0,1
47,9	0,04		0,0008	0,04		0,087
46,6		0,06	0,001		0,03	0,064

- dla nastaw czasowych przekaźnika;

Nastawa t[s]	Rozrzut bezwzględny R		Rozrzut względny ΔR	Uchyb bezwzględny nastawienia		Uchyb względny nastawienia[%]
0,7	0,47		0,67	0,201		28,71
1	0,089		0,089	0,242		24,21
1,3	0,264		0,2	0,252		19,38
1,8	0,054		0,03	0,231		12,83
2,1		0,609	0,29		0,366	17,42

6.Wnioski.

Po wykonaniu ćwiczenia i dokonaniu obliczeń zadanych w skrypcie,opierając się o parametry techniczne stwierdziliśmy,że badany przekaźnik czestotliwościowy nie spełnia warunków technicznych i nie jest zdolny do wprowadzenia w eksploatację.

Wyznaczony za pomoca pomiarów uśredniony czas powrotu przekaźnika mieści się w dopuszczalnych granicach i wynosi 529,94ms.Dla nastaw częstotliwościowyvh i czasowych zostały obliczone wartości średnie,rozrzuty względne i bezwzględne oraz uchyby względne i bezwzględne nastawienia przekażnika.Wynika z nich,ze rozrzut względny częstotliwości zadziałania mieści się w dopuszczalnych granicach i dla kazdej zadanej częstotliwości nie przekracza 0,03Hz.Natomiast przy nastawach czasowych uchyb względny nastawienia jest zbyt duży i to wyklucza możliwość jego poprawnej pracy.
