LABORATORIUM Z MIERNICTWA

nr ćw.

8

Temat :

Pomiary charakterystyk statycznych elementów elektronicznych

ELEKTRONIKA

gr 3.f

Grzegorz Dys

Mirosław Kurlandt

Data wykonania:

DATA

OCENA

PODPIS

T

S

1. Wiadomości teoretyczne

Układ charakteroskopu składa się z dwóch podstawowych bloków funkcjonalnych: układu skanującego i oscyloskopu XY. W przypadku pomiaru charakterystyk tranzy­stora bipolarnego, a konkretnie charakterystyki IC=f(UCE,IB), układ skanujący charaktero­sko­pu skanuje wartości napięcia na obciążeniu załączonego tranzystora, które jest miarą prądu pły­ną­ce­go w obwo­dzie kolektora. Prąd kolektora jest funkcją napięcia UCE, którego przemiatanie zapewnia układ cha­rakteroskopu, oraz prądu bazy - parametru zmienianego skokowo. Przy dostatecznie dużej często­tliwości skanowania podawane na oscyloskop XY sygnały tworzą na jego ekranie obraz, któ­rego zmiany (migotanie) nie jest zauważalne dla oka obserwatora. W układzie charakteroskopu na wejścia oscyloskopu (pracującego w trybie oscyloskopu XY) podawane są następujące sygnały: na wejście X: sygnał napięciowy będący miarą napięcia kolektor-emiter UCE; na wejście Y: sygnał napięciowy będący miarą prądu kolektora IC.

Na ekranie oscyloskopu otrzymuje się, w przypadku tranzystora, rodzinę charakterystyk IC=f(UCE) w funkcji parametru IB.

Układ typowego charakteroskopu analogowego umożliwia wyznaczenie wyżej wymienionej ro­dziny charakterystyk dla różnego typu tranzystorów npn i pnp. Poza tym możliwe jest wyzna­czanie charakterystyk ID=f(UD) dla dowolnego złącza pn, czyli możliwe jest wyznaczanie charak­te­rystyk różnego rodzaju diod półprzewodnikowych, a w tym także charakterystyk w zakresie zapo­rowym, np. dla diod Zenera oraz wyznaczanie napięć przebicia złącza C-E w tranzystorze.

Wartości UCmax oraz IBmax stanowią górną granicę, do której przemiatane są wartości napięcia zasi­lania UC oraz prądu bazy IB.Wartość napięcia zasilania UC jest przemiatana w sposób ciągły, natomiast wartość prądu bazy IB, który jest parametrem rodziny charakterystyk IC=f(UCE), zmienia się w sposób skokowy. I tak na przykład, gdy ustawiono wartość IBmac= 300A to prąd bazy zmie­niany jest skokowo po następujących wartościach (niższe pozycje przełącznika IBmax): 30A, 60A, 150A aż do 300A włącznie, a tym samym uzyskuje się na ekranie oscyloskopu rodzinę czterech charakterystyk.

0x01 graphic

2. Pomiary

a) skalowanie zakresów pomiarowych

Po podłączeniu układu charakteroskopu do wejść X i Y oscyloskopu dwukanałowego i uru­chomieniu całego układu przeprowadzono skalowanie wskazań na ekranie oscyloskopu. Dla osi X otrzymaliśmy czułość 50 mV/dz a dla osi Y 66 uA/dz.

b) zdejmowanie przebiegów z wyjść charakteroskopu

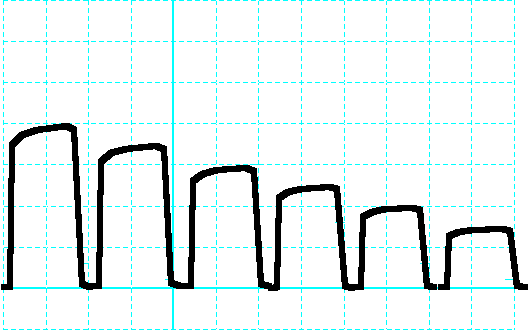

-przebieg napięcia na wyjściu X charakteroskopu (sygnał odpowiadający napięciu UCE)

0x01 graphic

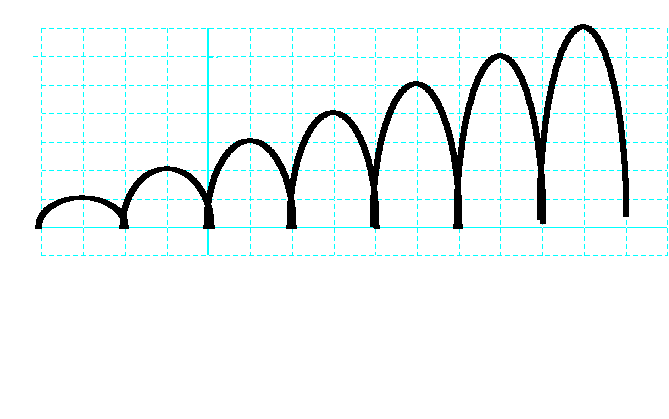

-przebieg napięcia na wyjściu Y charakteroskopu

0x01 graphic

c) pomiar charakterystyk statycznych 6 tranzystorów:

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

3. Uwagi i wnioski:

Ćwiczenie przebiegło bez większych problemów, a wyniki nie odbiegały od założeń teoretycznych. Interesujący był pomiar ch-k dwóch ostatnich tranzystorów BC237 i BC237A. Możemy tu zaobserwować różnice wzmocnienia wynikającą z procesu technologicznego. Tranzystor BC237A ma większe wzmocnienie i został oznaczony literką A podczas procesu kontroli parametrów u producenta.
