Ćwiczenie Nr 9 Badanie Amperomierz I Woltomierza Doc


0x01 graphic

AKADEMIA

GÓRNICZO - HUTNICZA

W

KRAKOWIE

Zespół F:

  1. Rafał Szemraj

  2. Rafał Sopliński

  3. Paweł Straszak

  4. Marcin Szydełko

ZAKŁAD METROLOGII

EAIiE

2001/2002

Rok II Semestr IV

Elektrotechnika

Grupa 8

Temat ćwiczenia:

Sprawdzanie mierników analogowych i cyfrowych: amperomierzy i woltomierzy

Data wykonania: 2002-03-07

Data zaliczenia:

Ocena:

  1. Wstęp:

Celem ćwiczenia jest sprawdzenie wskaźnika klasy woltomierzy i amperomierzy analogowych i cyfrowych oraz wyznaczenie ich błędów podstawowych. Należy również wykonać wykresy krzywych poprawek każdego z mierników.

  1. Część teoretyczna:

Według norm dotyczących kontroli i sprawdzania przyrządów pomiarowych kontroli danego miernika możemy dokonać jedynie miernikiem o większej dokładności. Jako granicę tej definicji podaje się maksymalny dopuszczalny błąd urządzenia wzorcowego, który nie powinien być większy niż 25% tak samo liczonego błędu przyrządu badanego. Zazwyczaj urządzenia użytkowe (techniczne) o klasach od 1 do 5 sprawdza się miernikami o wskaźnikach klas 0,05 do 0,5 (przyrządy kontrolne (laboratoryjne). Te drugie sprawdza się za pomocą kompensatorów, komparatorów, mierników cyfrowych o bardzo dużej dokładności lub kalibratorów. Aby proces sprawdzania był wiarygodny musi być dokonany w warunkach optymalnych dla danego badanego miernika. Warunki te zależą od konstrukcji i ustroju miernika, jego klasy oraz są dokładnie określone w odpowiednich normach. Należą do nich między innymi temperatura i wilgotność otoczenia, położenie pracy jak również częstotliwość i kształt mierzonych sygnałów.

Badając miernik wyznaczamy jego błąd 0x01 graphic
wyrażany w procentach wartości umownej W, którą może być zakres danego miernika. Wskaźnik klasy dokładności jest wielkością charakterystyczną przyrządu pomiarowego i wyznacza maksymalną wartość błędu podstawowego miernika. Wskaźnik powinien być wybrany z ciągu liczb: 1,2,5 i ich dziesiętnych podwielokrotności. Dopuszcza się wskaźniki klasy 0,3 1,5 2,5 i 3 oraz dla częstościomierzy 0,15 i omomierzy - 10 i 20.

  1. Badanie przyrządów:

0x01 graphic

U - akumulator - 4.8 V

R1- rezystor suwakowy - 121 Ω

R2 - rezystor suwakowy - 21,6 Ω

Vb - miernik uniwersalny, magnetoelektryczny z prostownikiem, kl. 2,5, zakres 1,5 V

Vw - multimetr cyfrowy V560, zakres 0 - 10V

Ub

Uw

0x01 graphic

0x01 graphic

[ V ]

[ V ]

[ V ]

%

0x08 graphic

0,25

0,414

-0,164

-10,93

0,5

0,642

-0,142

-9,47

0,75

0,858

-0,108

-7,20

1

1,069

-0,069

-4,60

1,25

1,274

-0,024

-1,60

1,5

1,471

0,029

1,93

1,5

1,471

0,029

1,93

0x08 graphic

1,25

1,280

-0,03

-2,00

1

1,07

-0,07

-4,67

0,75

0,862

-0,112

-7,47

0,5

0,635

-0,135

-9,00

0,25

0,41

-0,16

-10,67

0x01 graphic
V < 0x01 graphic

0x01 graphic

0x01 graphic
0x01 graphic

0x01 graphic

U - akumulator - 4.8 V

R1 - rezystor suwakowy -121 Ω

R2 - rezystor suwakowy - 21,6 Ω

R3 - rezystor suwakowy -151 Ω

Ab - miernik uniwersalny, magnetoelektryczny z prostownikiem, kl. 2,5, zakres 1,5 A

Aw - amperomierz magnetoelektryczny, kl. 0,5, zakres 0,75 A lub 1,5 A

Ab

Aw

0x01 graphic

0x01 graphic

[ A ]

[ A ]

[ A ]

%

0x08 graphic

0,25

0,24

0,01

0,67

0,5

0,48

0,02

1,33

0,75

0,71

0,04

2,67

1

0,96

0,04

2,67

1,25

1,2

0,05

3,33

1,5

1,42

0,08

5,33

1,5

1,42

0,08

5,33

0x08 graphic

1,25

1,18

0,07

4,67

1

0,96

0,04

2,67

0,75

0,72

0,03

2,00

0,5

0,46

0,04

2,67

0,25

0,24

0,01

0,67

0x01 graphic
V < 0x01 graphic

0x01 graphic

0x01 graphic
0x01 graphic

0x01 graphic

Atr - autotransformator

R1- rezystor suwakowy - 151 Ω

R2 - rezystor suwakowy - 2l .6 Ω

Vb - miernik uniwersalny magnetoelektryczny z prostownikiem, kl. 2,5, zakres 15 V

Vw - miernik elektromagnetyczny z ekranem magnetycznym, kl. 0,2, zakresy 7,5 V i 15 V

Ub

Uw

0x01 graphic

0x01 graphic

[ V ]

[ V ]

[ V ]

%

0x08 graphic

2,5

2,65

-0,15

-1,0

5

5,225

-0,225

-1,5

7,5

7,85

-0,35

-2,3

10

10,5

-0,5

-3,3

12,5

13,3

-0,8

-5,3

15

15,8

-0,8

-5,3

15

15,8

-0,8

-5,3

0x08 graphic

12,5

13,2

-0,7

-4,7

10

10,6

-0,6

-4,0

7,5

7,8

-0,3

-2,0

5

5,1

-0,1

-0,7

2,5

2,5

0

0,0

0x01 graphic
V < 0x01 graphic

0x01 graphic

0x01 graphic
0x01 graphic

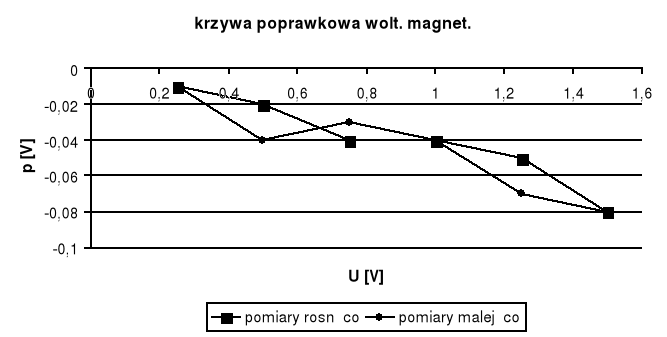

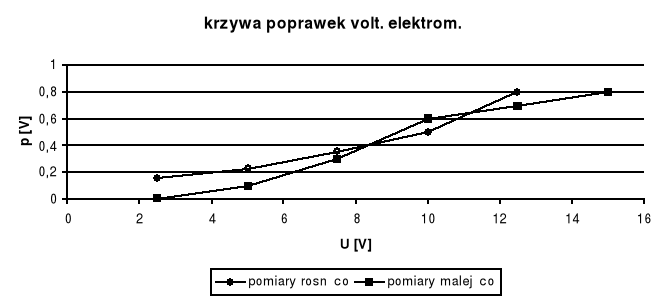

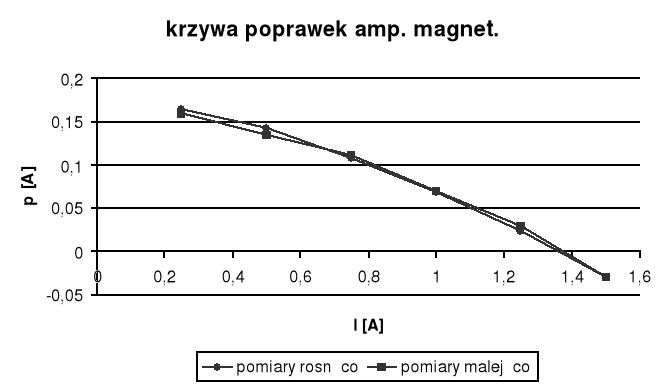

  1. Wykresy krzywych poprawek:

0x01 graphic

0x01 graphic

0x01 graphic

  1. Wnioski:
