Badanie autotrafa jednofaz DOC


laboratorium maszyn elektrycznych

temat: Badanie autotransformatora jednofazowego

GRUPA IV/1

Wykonali: data: 1995-10-17

Podstępski Grzegorz

Wlaźlak Grzegorz

Stafiński Tomasz

cel ćwiczenia:

Celem ćwiczenia jest poznanie zasadniczych własności i charakterystyk autotransformatora i zbadanie wpływu przekładni na związki ilościowe istniejące między wielkościami odu stron autotransformatora.

DANE ZNAMIONOWE:

S = 2,2 kVA

U1 =220 V

Imax =10 A

f = 50 Hz

1. Pomiar rezystancji uzwojeń.

R = 2,2 Ω

R1 = 1,5 Ω

2. Próba stanu jałowego.

Tablica pomiarów próby stanu jałowego autotransformatora.

Lp

U1

I1

P1

Icz

Iμ

ΔPap

P0

cosϕ0

ΔPu1

ΔPż

Iocz

I0

V

A

W

A

A

W

W

-

W

W

A

A

Obliczenia do próby stanu jałowego dla punktu 2.

Tablica pomiarów przekładni autotransformatora.

Lp

1

2

3

4

5

6

7

8

9

10

11

α [°]

75

90

105

120

135

150

165

180

195

210

225

U20

50

55

65

76,5

87,5

100

113,5

125,5

136

146,5

156

ϑ

4,4

4

3,38

2,87

2,51

2,2

1,93

1,75

1,61

1,5

1,41

Lp

12

13

14

15

16

17

18

19

20

21

22

α [°]

240

255

270

275

280

285

300

315

330

345

360

U20

167

176

187

190

195

199

212

221

229

241

246,5

ϑ

1,31

1,25

1,17

1,15

1,12

1,1

1,03

0,99

0,96

0,91

0,89

0x01 graphic

Charakterystyki stanu jałowego.

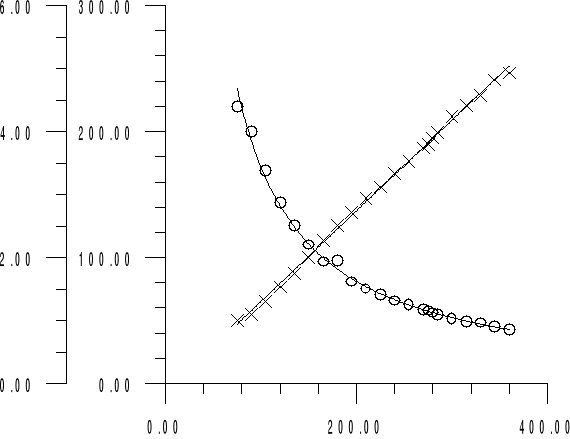

Charakterystyka napięcia wtórnego i przekładni w zależności od kąta

obrotu ślizgacza.

0x01 graphic

3. Próba stanu zwarcia.

Tablica pomiarów przy zwarciu autotransformatora.

Lp

I2

α

U1z

uz%

I1

I3

P

ΔPap

ΔPz

cosϕz

Zz

Rz

Xz

A

°

V

%

A

A

W

W

W

-

Ω

Ω

Ω

0x01 graphic

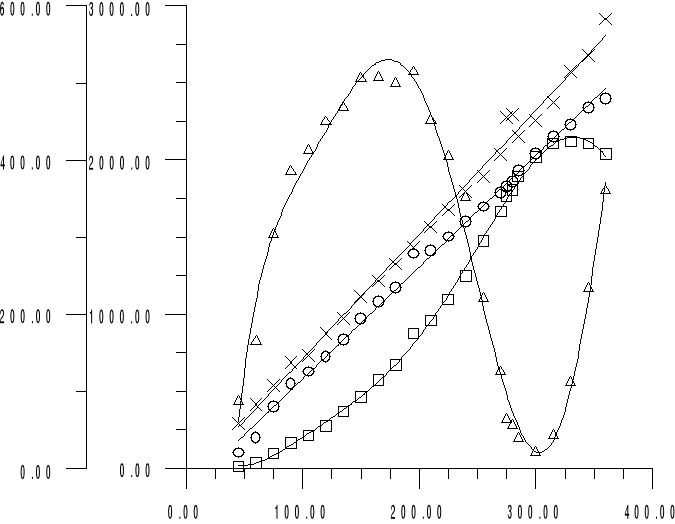

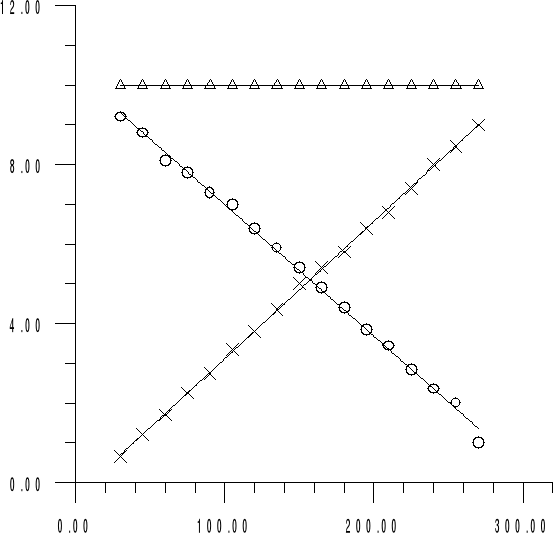

Charakterystyki prądów autotransformatora przy zwarciu.

0x01 graphic

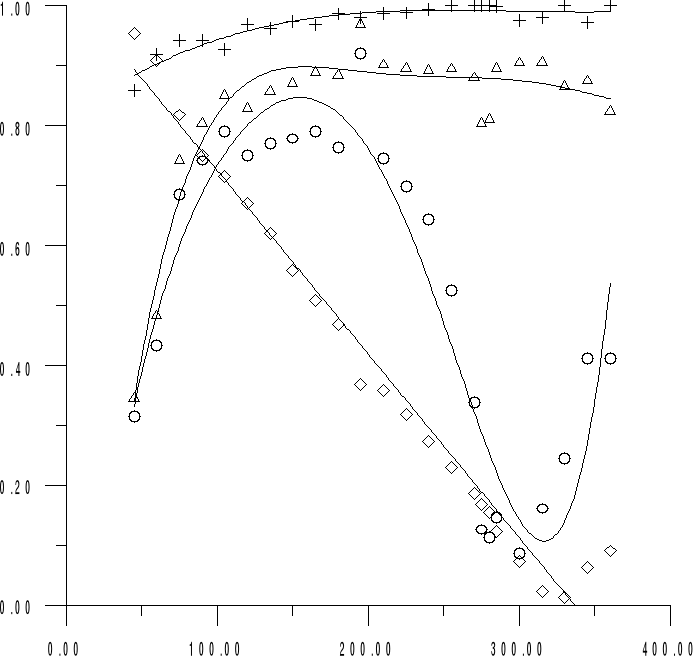

Charakterystyki strat i wspólczynnika mocyautotransformatora przy zwarciu.

0x01 graphic

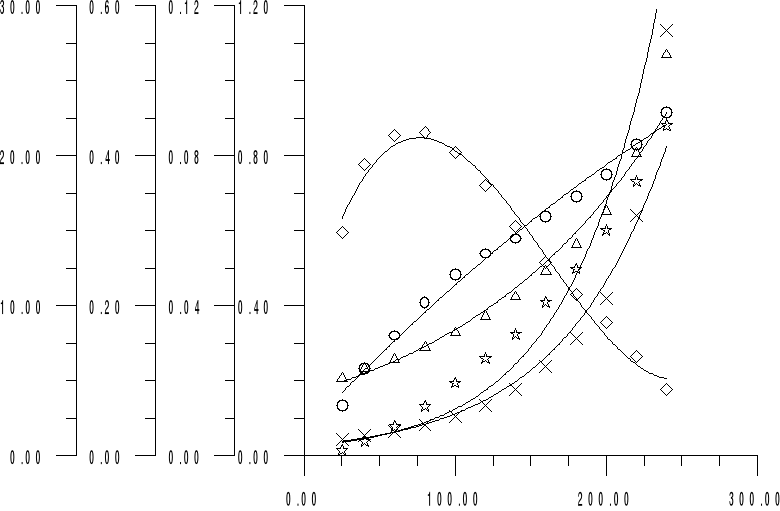

Charakterystyki oporów zwarcia autotransformatora.

4. Próba stanu obciążenia.

Tabela pomiarowa próby obciążenia.

Lp

α

I1

P

I3

U2

ΔPap

P1

cosϕ

P2

r

Pwpom

Pwobl

Pe

ΔP

ηw

η

A

W

A

V

W

W

W

W

W

W

W

0x01 graphic

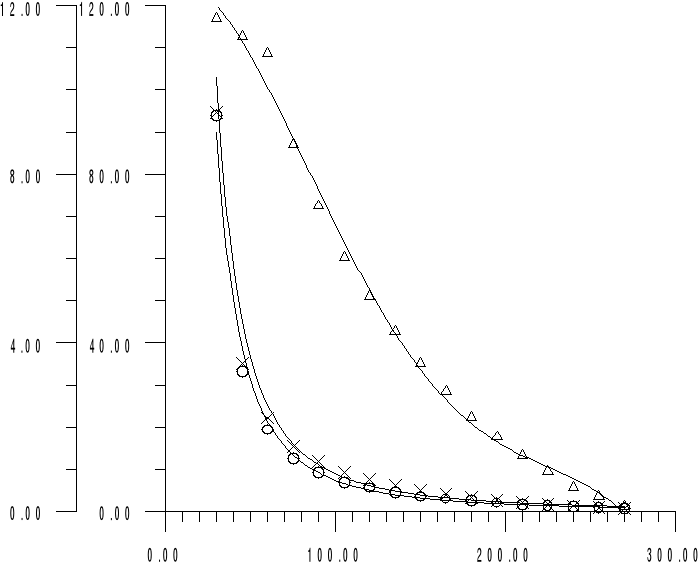

Charakterystyki mocy autotransformatora przy U1=Un i I2=In.

0x01 graphic

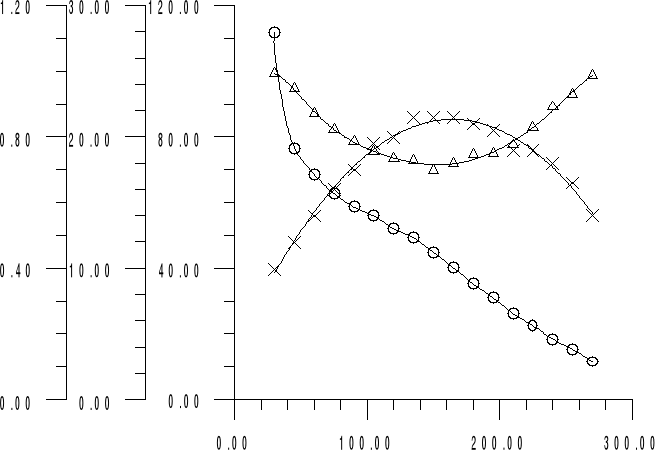

Charakterystyki sprawności , współczynnika mocy i redukcji.

Spis przyrządów:

W - PL - E10 - P3 -285

W - PL - E10 - P3 -337

W - PL - E10 - P3 -536

A - PL - E10 -P3 -548

V - PL - E10 -P3 -433

Uwagi i wnioski:

Charakterystyka prądów autotransformatora w stanie zwarcia nie dochodzi do kąt znamionowego, powodem tego jest zbyt wąski zakres regulacji prądu I3, ponieważ był zbyt duży zkres prądowy użytego ampromierza.

W stanie jałowym z wykreślonych charakterystyk odczytaliśmy następujące wartości dla Un=220 V:

ΔPz = 23 W

cosϕ = 0,125

I0cz = 0,081 A

I0 = 0.079 A

Iμ =0,59 A
