POLITECHNIKA SZCZECIŃSKA WYDZIAŁ ELEKTRYCZNY INSTYTUT ELEKTROTECHNIKI ZAKŁAD ELEKTROTECHNIKI PRZEMYSŁOWEJ SPRAWOZDANIE Z ĆWICZEŃ W LABORATORIUM ELEKTROTECHNIKI TEMAT : BADANIE TRANSFORMATORA JEDNOFAZOWEGO.
WYDZIAŁ MECHANICZNY		ROK III		GRUPA DZIEKAŃSKA M 35
Nr ćwiczenia 3.0		data wykonania 05.05.2000		Nr zespołu 2
SKŁAD OSOBOWY ZESPOŁU	OCENA		DATA		PODPIS
MICKIEWICZ SEWERYN
MAKOWSKI ROBERT
SNACKI RAFAŁ
BURTNIAK TOMASZ

Cel ćwiczenia.

Celem ćwiczenia jest zapoznanie się z budową transformatora jednofazowego, z zasadą jego działania, oraz wyznaczenie charakterystyk transformatora w stanie jałowym, zwarcia i obciążenia.

Pomiary dokonane podczas ćwiczenia.

Dane znamionowe transformatora jednofazowego:

U_N=220V

J_N=1,25A

S_N=275VA

Badanie transformatora w stanie jałowym.

Transformator zasilany jest z regulowanego źródła napięcia (autotransformator AT). Przyrządy pomiarowe wskazują odpowiednio:

- amperomierz: I₁₀ - prąd stanu jałowego

- watomierz: P₁₀ - pobieraną z sieci moc czynną

- woltomierz: U₁₀ - napięcie zasilające transformator

	Wielkości pomierzone				Wielkosci obliczone
Lp	J10 [A]	P10 [W]	U10 [V]	U20 [V]	Δ Po	cos ϕ	ϑ
1	0,080	8	250	160	7,98	0,40	1,56
2	0,070	7	180	148	6,98	0,56	1,22
3	0,062	6	168	128	5,99	0,58	1,31
4	0,054	5	158	124	4,99	0,59	1,27
5	0,048	4	136	118	3,22	0,06	1,15
6	0,040	3	112	92	2,46	0,07	1,22
7	0,036	2	96	80	2,00	0,58	1,20
8	0,028	1	72	52	1,00	0,50	1,38

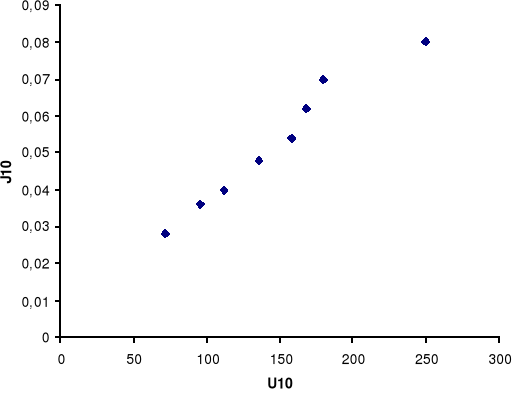

Wykres zależności J₁₀=f(U₁₀)

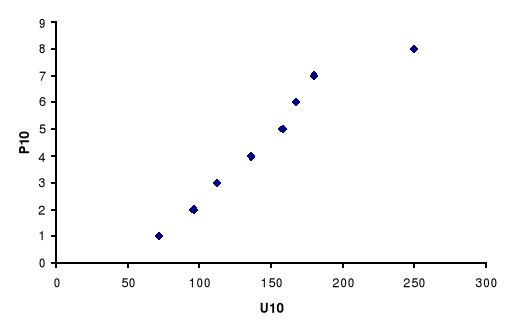

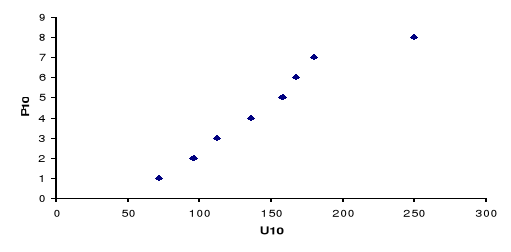

Wykres zależności P₁₀=f(U₁₀)

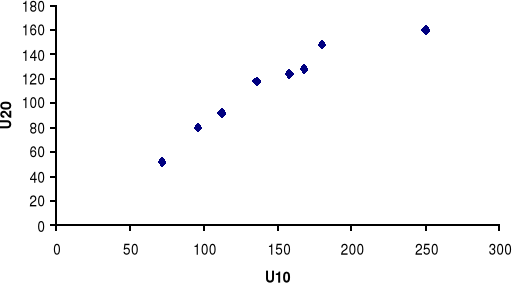

Wykres zależności U₂₀=f(U₁₀)

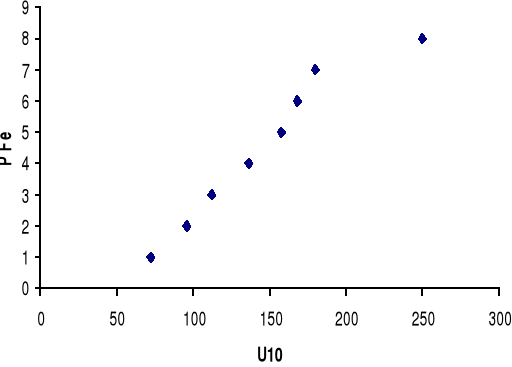

Wykres zależności ΔP_Fe=f(U₁₀)

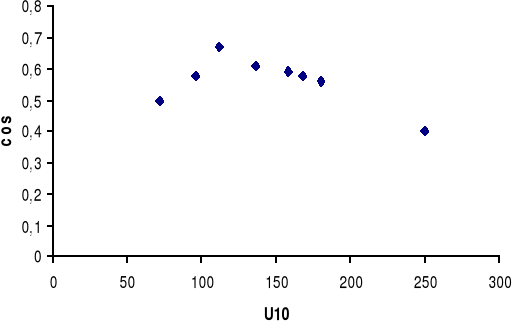

Wykres zależności cosϕ₁₀=f(U₁₀)

Stan zwarcia

Lp	J12 [A]	P12 [W]	U12 [V]	cos ϕ
1	1,3	73	20,5	2,74
2	1,1	54	18	2,73
3	0,9	37	15	2,74
4	0,7	22	11,5	2,73
5	0,5	12	8,5	2,82
6	0,3	5	5,5	3,03

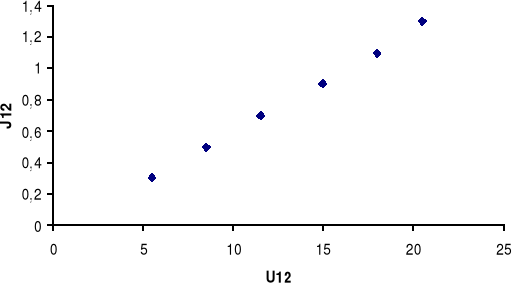

Wykres zależności J₁₂=f(U₁₂)

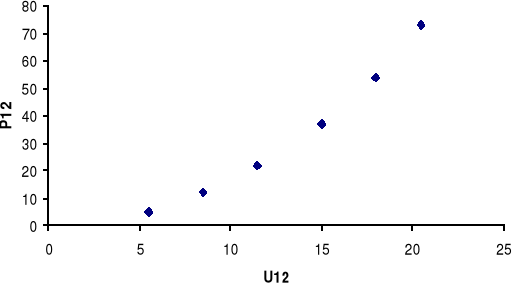

Wykres zależności P₁₂=f(U₁₂)

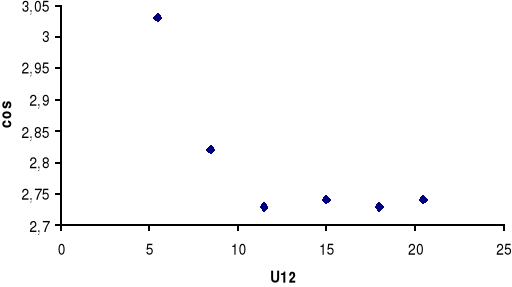

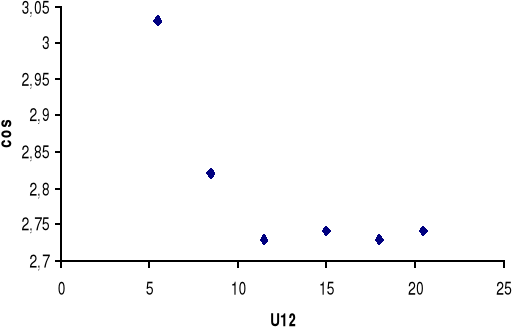

Wykres zależności cosϕ₁₂=f(U₁₂)

Stan obciążenia.

Lp	Jlość żarówek	J1 [A]	P1 [W]	U1 [V]	U2 [V]	J2 [V]	cos ϕ	η
1	0	0,06	7	220	144	0	0,53	0,00
2	2	0,16	31	220	140	0,18	0,88	0,81
3	4	0,27	54	220	136	0,34	0,91	0,86
4	6	0,39	76	220	132	0,5	0,89	0,87
5	8	0,49	98	220	128	0,61	0,91	0,80
6	10	0,59	118	220	124	0,8	0,91	0,84

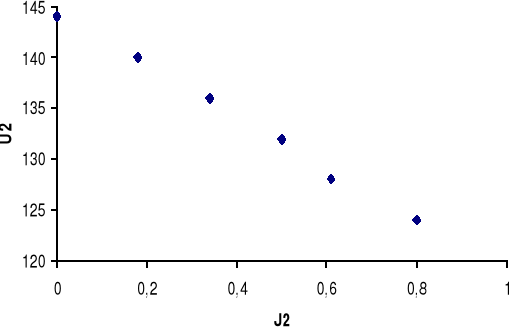

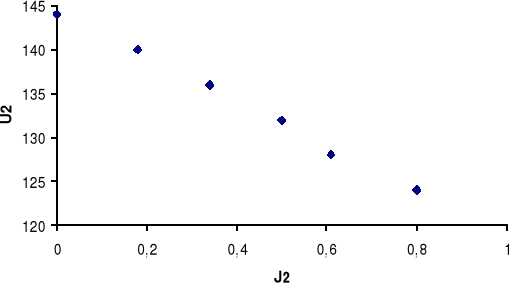

Wykres zależności U₂=f(J₂)

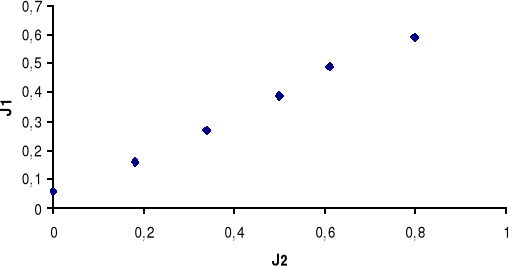

Wykres zależności J₁=f(J₂)

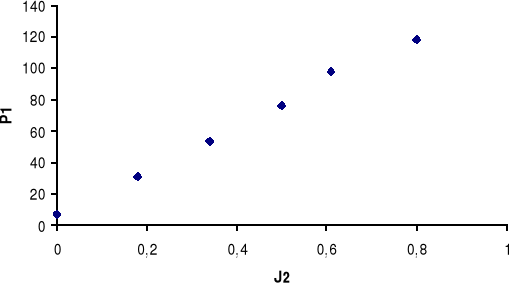

Wykres zależności P₁=f(J₂)

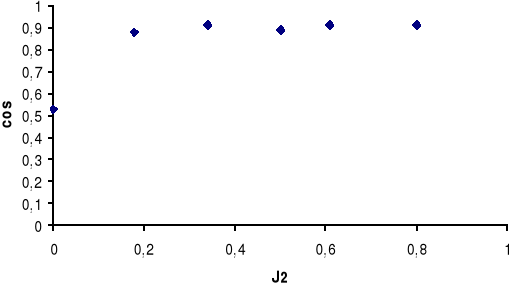

Wykres zależności cosϕ₁=f(J₂)

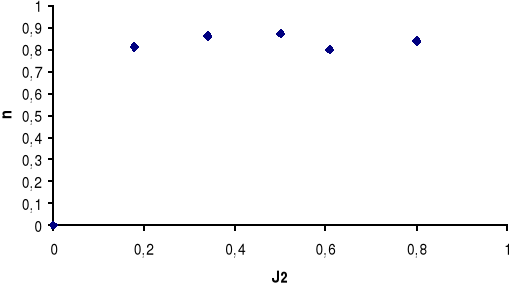

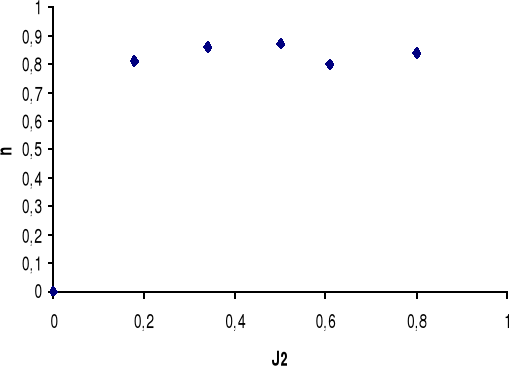

Wykres zależności η=f(J₂)

Wnioski.

Na podstawie otrzymanych wyników sporządzone zostały charakterystyki dla poszczególnych stanów transformatora. Z wykresu zależności J₁₂=f(U₁₂) została odczytana wartość napięcia zwarcia które w naszym przypadku wyniosło 16 V. Następnie obliczyliśmy procentową wartość napięcie zwarcia które wynioslo 7,27%. Wielkość ta jest wielkością charakteryzującą transformator i wynosi U_z%=4% dla mniejszych, a dla większych- U_z%=12%.

W stanie jałowym zauważyć można, że wraz ze wzrostem napięcia U10 rośnie także wartość strat jakie powstają w rdzeniu ΔPFe.
