1. PŁYTA ŻELBETOWA

1.1 ZEBRANIE OBCIĄŻEŃ DZIAŁAJĄCYCH NA PŁYTĘ

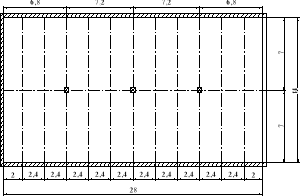

Schemat stropu:

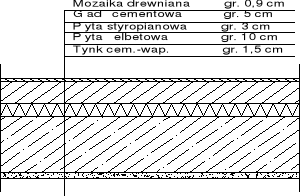

Przekrój przez strop:

Tabela zestawienia obciążeń:

Strop (płyta żelbetowa)	charakt. KN/m^2	wsp. γf	Oblicz. kN/m^2
a) mozaika drewniana (parkiet mozaikowy, lakierowany gr. 9 mm) b) gładź cementowa gr. 5 cm 21,0 KN/m^3 * 0,05m c) styropian gr. 3 cm 0,45 KN/m^3 * 0,03m d) płyta żelbetowa 25,0 KN/m^3 * 0,10m e) tynk cem.-wap. gr. 1,5 cm 19,0 KN/m^3 * 0,015m	0,09 1,05 0,01 2,50 0,28	1,2 1,3 1,2 1,1 1,3	0,11 1,36 0,01 2,75 0,36
SUMA	3,93		4,59
f) obciążenie użytkowe	12,0	1,2	14,4
RAZEM	15,93 kN/m^2		18,99 kN/m^2

---
