21 Sprawdzenie I i II prawa Kirchhoffa


Ćwiczenie 21

PIERWSZE I DRUGIE PRAWO KIRCHHOFFA

1. Pierwsze prawo Kirchhoffa dotyczy bilansu prądów w węźle obwodu elektrycznego.

Dla każdego węzła obwodu elektrycznego prądu stałego suma algebraiczna prądów równa się zeru.

Suma algebraiczna oznacza, że prądy wpływające do węzła oznaczamy znakiem plus (+), a prądy wypływające z węzła oznaczamy znakiem minus (-).

0x01 graphic
Prawo to można przedstawić za pomocą wzoru:

I1 + I2 + I3 - I4 - I5 = O

2. Drugie prawo Kirchhoffa dotyczy bilansu napięć w oczku obwodu elektrycznego.

W dowolnym oczku obwodu elektrycznego prądu stałego suma algebraiczna napięć źródłowych i napięć odbiornikowych równa się zeru.

0x01 graphic

Suma algebraiczna oznacza, że jeżeli strzałka zwrotu napięcia jest zgodna z kierunkiem obiegowym oczka, to napięcie oznaczamy jako dodatnie (+, jeżeli zaś jest przeciwna do kierunku obiegowego oczka to oznaczamy to napięcie jako ujemne (-).

Możemy przedstawić to za pomocą równania:

E1 - E2 - E3 - U1 + U2 + U3 - U4 = 0

  1. Wykonanie ćwiczenia

Punkt 1. Ćwiczenie polega na dokonaniu 5 pomiarów dla różnych wartości napięcia od 0V do 30 i porównaniu wartości zmierzonych i obliczonych., zapisaniu I i II prawa Kirchhoffa.

Punkt 2. Ćwiczenie polega na dokonaniu 5 pomiarów dla różnych wartości napięcia od 0V do 30 V i sprawdzeniu bilansu prądów zgodnie z pierwszym prawem Kirchhoffa.

Punkt 3. Ćwiczenie polega na dokonaniu 10 pomiarów dla różnych wartości napięcia i dokonaniu sprawdzenia II prawa Kirchhoffa.

4. Wnioski.

  1. Na schematach oznaczyć:

  • Rozpisać pierwsze prawo Kirchhoffa dla jednego z węzłów.

  • Rozpisać drugie prawo Kirchhoffa dla oczek.

  • Obliczyć w pierwszym punkcie prądy metodą przekształceń. Polega ona na łączeniu oporników i obliczaniu po kolei prądów i napięć.

  • Wyjaśnić dlaczego istnieje różnica pomiędzy wartościami obliczonymi, a wartościami zmierzonymi.

  • Klasa Grupa

    Ćwiczenie nr 21

    Lp.

    Imię i Nazwisko

    Ocena

          • PRAWA KIRCHHOFFA

    1.

    2.

    3.

    4.

    Data wykonania ćwiczenia Data oddania sprawozdania

    1. Pierwsze i drugie prawo Kirchhoffa

    0x01 graphic

    Wykaz przyrządów:

    Amperomierz A - Typ: ..................... Nr ..............

    Amperomierz A1 - Typ: ..................... Nr ..............

    Amperomierz A2 - Typ: ..................... Nr ..............

    Woltomierz V - Typ:..................... Nr ..............

    Lp.

    Wartości zmierzone

    Wartości obliczone

    Błąd pomiaru

    X

    U

      • I

    I1

    I2

    1

    2

        • I΄ - I

    1 - I1

    2 - I2

    X

    [V]

    [A]

    [A]

    [A]

    [A]

    [A]

    [A]

    [A]

    [A]

    [A]

    1.

    2.

    3.

    4.

    5.

    Przykładowe wyliczenia, wzory:

    Lp.

    Wartości zmierzone

    Wartości obliczone

    II prawo Kirchhoffa

    X

    U

      • I

    I1

    I2

      • U1

    U2

    U3

    U4

    X

    [V]

    [A]

    [A]

    [A]

    [V]

    [V]

    [V]

    [V]

    [V]

    [V]

    [V]

    1.

    2.

    3.

    4.

    5.

    Przykładowe wyliczenia, wzory:

    2. Pierwsze prawo Kirchhoffa

    0x01 graphic

    Wykaz przyrządów:

    Amperomierz A - Typ:..................... Nr ..............

    Amperomierz A1 - Typ:..................... Nr ..............

    Amperomierz A2 - Typ:..................... Nr ..............

    Woltomierz V - Typ:..................... Nr ..............

    Lp.

    U

    I

    I1

    I2

    [V]

    [A]

    [A]

    [A]

    [A]

    1.

    2.

    3.

    4.

    5.

    Przykładowe wyliczenia, wzory:

    3. Drugie prawo Kirchhoffa

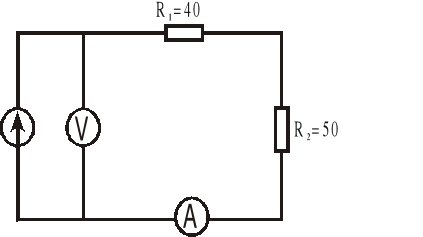

    0x01 graphic

    Wykaz przyrządów:

    Amperomierz A - Typ:..................... Nr ..............

    Woltomierz V - Typ:..................... Nr ..............

    Lp.

    Wartości zmierzone

    Wartości obliczone

    Błąd pomiaru

    X

    U

    I

    U1

    U2

    X

    [V]

    [A]

    [V]

    [V]

    [V]

    [V]

    1.

    2.

    3.

    4.

    5.

    Przykładowe wyliczenia, wzory:

    Opracowała mgr inż.Grażyna Łapińska
