02 07 2012 Łączność Temat 7 Cyfrowe radiostacje małej mocy będące na wyposażeniu pododdziału ogólnowojskowego wozu bojowego


Bolesławiec, dnia

ZATWIERDZAM

PLAN - KONSPEKT

do przeprowadzenia zajęć z łączności

z w dniu

  1. TEMAT: Cyfrowe radiostacje małej mocy będące na wyposażeniu pododdziału

ogólnowojskowego - wozu bojowego

  1. CELE ZAJĘĆ:

− Zapoznać: z ogólną charakterystyką cyfrowych radiostacji małej mocy

będących na wyposażeniu

    1. FORMA: trening sensoryczny

  1. CZAS: 1x45 min

  1. MIEJSCE: blok szkolenia

  1. ZAGADNIENIA:

1. Cyfrowe radiostacje małej mocy będące na wyposażeniu pododdziału

ogólnowojskowego - wozu bojowego

  1. WSKAZÓWKI ORGANIZACYJNO-METODYCZNE:

  1. Dowódca plutonu jest jednocześnie kierownikiem zajęć.

  2. Przeprowadza baterię dowodzenia w rejon bloku szkolenia i rozpoczyna zajęcia całością baterii.

  3. Sprawdza obecność i odnotowuje frekwencję w dziennikach ewidencji szkolenia plutonów.

  4. Zajęcia przeprowadza osobiście na podstawie planu konspektu.

  5. Przeprowadza zakończenie zajęć i odnotowuje oceny w dziennikach lekcyjnym plutonów.

  6. W czasie zajęć wymaga właściwego oraz zgodnego z regulaminami zachowania się żołnierza.

  1. LITERATURA:

  1. Instrukcja użytkownika radiostacji TRC 9200/9500, CSŁiI, Zegrze 2000r.

  2. Radiostacje pola walki szczebla taktycznego, CSŁiI, Zegrze 2000r.

  3. Łączność w oddziałach i pododdziałach zmechanizowanych oraz dane taktyczno-techniczne sprzętu łączności, WSOWLąd, Wrocław-Toruń 2004

  4. Plan konspekt

  1. ZABEZPIECZENIE MATERIAŁOWO-TECHNICZNE:

- TRC 9200 - szt. 3

- rdst. R-3501 - szt. 3

  1. SCHEMAT ORGANIZACYJNY ZAJĘĆ:

Zajęcia prowadzę osobiście, w formie wykładu, z całością baterii w jednej z sal wykładowych.

XI. WARUNKI BEZPIECZEŃSTWA:

Nie dotyczy

XII. INNE (DODATKOWE):

Nie dotyczy

XIII. WPROWADZENIE W SYTUACJĘ TAKTYCZNĄ :

Nie dotyczy

  1. PRZEBIEG ZAJĘĆ

CZĘŚĆ WSTĘPNA: 10 minut

- przemieszczenie się w rejon bloku szkolenia;

- sprawdzenie obecności;

- zapoznanie z przebiegiem i organizacją zajęć (temat, cel).

CZĘŚĆ GŁÓWNA: Ogólna charakterystyka środków łączności 25 minut

Zapoznaję szkolonych z załącznikiem

CZĘŚĆ KOŃCOWA: 10 minut

- zadaję pytania kontrolne:

- podanie stopnia realizacji zajęć i stopień osiągnięcia celów szkoleniowych;

- podanie tematu i terminu następnych zajęć;

- przemieszczenie się w rejon MSD

ZAŁĄCZNIKI:

1. Cyfrowe radiostacje małej mocy będące na wyposażeniu pododdziału

ogólnowojskowego - wozu bojowego

OPRACOWAŁ

.........................................

(stopień, imię i nazwisko, podpis)

Załącznik 1

Radiostacja TRC - 9200 jest to przenośna radiostacji UKF/FM z dużym stopniem zabezpieczenia łączności przed przeciwdziałaniem radioelektronicznym (ECCM). Bezpieczeństwo łączności zapewnione jest poprzez tryb pracy z Hoppingiem Częstotliwości (FM) oraz tryb z Poszukiwaniem Wolnego Kanału (FCS) w zakresie częstotliwości 30 - 88 MHz jak również poprzez wbudowany moduł szyfrujący o dużym bezpieczeństwie.

TRC 9200 jest to bardzo lekka radiostacja plecakowa UKF/FM, o zwartej konstrukcji, z mocą wyjściową 5 W i zabezpieczeniem przed przeciwdziałaniem radioelektronicznym (ECCM).

W trybie pracy z transmisją analogową na stałej częstotliwości jest ona w pełni kompatybilna z dotychczas istniejącymi radiostacjami UKF/FM (jak np. AN/PRC 77 i TR PP 13) oraz spełnia wymagania normy STANAG 4204.

W trybie pracy z zabezpieczeniem łączności przed przeciwdziałaniem radioelektronicznym (ECCM) radiostacja prowadzi nasłuch radiostacji pracujących na stałej częstotliwości.

Radiostacja TRC 9200 może pracować w konfiguracji przenośnej, może być instalowana w pojazdach wojskowych dowolnego typu a także można ją instalować jako stację stacjonarną lub półstacjonarną.

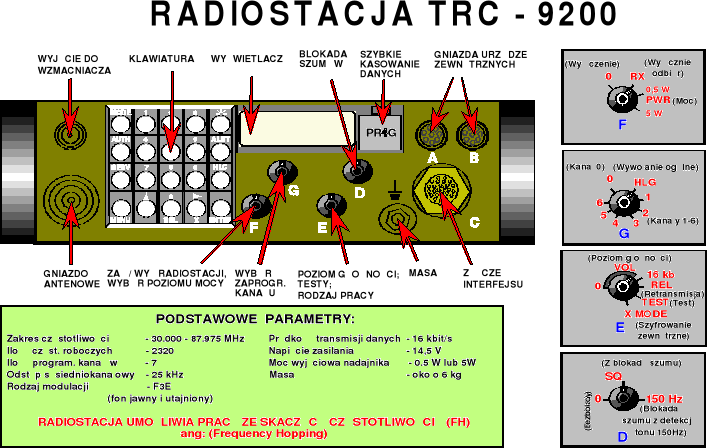

0x08 graphic
Radiostacja przeznaczona jest do zapewnienia łączności na. polu walki, z dużym stopniem zabezpieczenia przed przeciwdziałaniem radioelektronicznym (ECCM), a dzięki wbudowanej funkcji transmisji danych oraz możliwości zdalnego sterowania może być integrowana z systemami kierowania ogniem. Płytę czołową radiostacji TRC - 9200 przedstawiono na rysunku:

Radiostacja 3501 jest nowoczesnym środkiem łączności UKF szczebla brygada - batalion - kompania (bateria) i pluton (działon). Dzięki małym wymiarom i małej masie stanowić może osobiste wyposażenie żołnierzy.

Radiostacja przeznaczona jest do pracy w zakresie częstotliwości 30 - 88 MHz w systemie simpleksowym lub duosimpleksowym, zapewniając niżej wymienione rodzaje łączności radiowej:

- łączność foniczna analogowa nie utajniona;

- łączność foniczna analogowa maskowana (podział pasma na dwie części, odwrócenie

widma, 10 kodów częstotliwości podziału pasma);

- łączność foniczna cyfrowa;

- transmisja danych z przepływnością 16 kbit/s;

- współpraca z zewnętrznym modemem transmisji danych;

- współpraca z zewnętrznym urządzeniem utajniającym.

Może pracować na jednej z 10 uprzednio zaprogramowanych częstotliwości, bez poszukiwania i podstrajania. Tryb łączności fonicznej analogowej jawnej umożliwia współpracę ze starszymi typami środków łączności będącymi na wyposażeniu wojska.

Tryb łączności fonicznej analogowej maskowanej umożliwia łączność z tego samego typu radiostacjami, zapewniając proste algorytmy maskowania mowy. Tryb łączności cyfrowej umożliwia, po zastosowaniu dodatkowych urządzeń kodujących, transmisję mowy cyfrową o wysokim stopniu utajnienia.

Tryb transmisji danych z przepływnością 16 kbt/s umożliwia dołączenie zewnętrznych urządzeń cyfrowych i bezpośrednią transmisję danych z wykorzystaniem wbudowanego w radiostację układu modemu. Tryb współpracy z zewnętrznym modemem umożliwia dołączenie zewnętrznych układów modemowych bezpośrednio do torów nadawczego i odbiorczego radiostacji z pominięciem wbudowanych układów transmisyjnych.

Opis zestawu eksploatacyjnego

Radiostacja składa się z trzech zasadniczych urządzeń:

- zespołu nadawczo - odbiorczego,

- zasilacza akumulatorowego i anteny.

Zespół nadawczo - odbiorczy 3521 jest wykonany w technologii montażu powierzchniowego, co zapewnia mu dużą niezawodność. Obudowa zespołu nadawczo - odbiorczego wykonana jest z odlewu aluminium o dużej wytrzymałości mechanicznej.

Zasilacz akumulatorowy 3571 o napięciu 7,2 V składa się z 6 akumulatorów Ni-Cd φ17 x 51 mm o pojemności 1400 mAh i napięciu 1,2 V, umieszczonych we wspólnej, szczelnej obudowie z tworzywa sztucznego. Zasilacz posiada zatrzaski służące do podłączenia do zespołu nadawczo - odbiorczego.

Antenę taśmową 3581 lub antenę krótką 3582 łączy się bezpośrednio do gniazda antenowego umieszczonego w górnej części zespołu nadawczo - odbiorczego.

Dane techniczne:

Zespół nadawczo - odbiorczy spełnia wymagania mechaniczne zgodnie z WPN - 85/N - 01007. Jest odporny i wytrzymały na wibracje sinusoidalne oraz swobodne upadki z wysokości 750 mm.

Budowa mechaniczna urządzenia nadawczo - odbiorczego

Obudowa urządzenia nadawczo - odbiorczego wykonana jest z wysokociśnieniowego odlewu aluminiowego i składa się z korpusu i dwóch pokrywek. W korpusie wydzielone są dwie komory, przedzielone wewnętrzną przegrodą, zamykane pokrywkami.

W tylnej komorze umieszczony jest blok w.cz., w przedniej komorze blok m.cz., blok przełączników i wyświetlacza LCD. Do pokrywki przedniej komory przymocowane są wyświetlacz LCD, głośnik, mikrofon.

Na górnej powierzchni korpusu umieszczone są dwa gniazda m.cz. i w.cz. oraz dwa pokrętła wyboru kanału i wyboru funkcji. W dolnej części korpusu umieszczona jest komora zasilacza, a w niej styki kontaktowe do zasilacza.

Zasilacz

Jest to pakiet akumulatorów (PANASONIC, 3 styki: +, -, styk termistora - wyłącznika ładowarki jeśli temp. przekroczy ok. 60°C) umieszczony w odpornej na udary obudowie z tworzywa sztucznego. Konstrukcja obudowy zasilacza zapewnia odpowiednią wytrzymałość mechaniczną i klimatyczną.

W obudowie zasilacza umieszczone są zaczepy sprężyste umożliwiające pewne zamocowanie zasilacza w korpusie urządzenia nadawczo - odbiorczego. Czas życia - powyżej 500 cykli ładowania na zestaw (pakiet). Ładowanie akumulatorów w temp 0 - 40°C (normalnie 20°C), jedno ogniwo 1,6Ah (akumulator ma 6 ogniw). Czas ładowania akumulatorów - 1,5h ( I = 6A).

Obsługa, rozmieszczenie elementów manipulacji i sygnalizacji

Radiostacja jest wyposażona w następujące elementy manipulacji i sygnalizacji oraz złącza i przetworniki - elektroakustyczne:

- przyłącza zasilacza;

- gniazda antenowe;

- gniazdo urządzeń zewnętrznych;

- wyłącznik zasilania połączony ze skokową regulacją siły głosu oraz wyborem funkcji: programowania, - - kasowania i testu; przełącznik kanałów;

- przycisk nadawanie - odbiór;

- przycisk nadawania sygnałów selektywnego wywołania;

- wyświetlacz LCD przedstawiający aktualne parametry pracy urządzenia oraz wewnętrzny mikrofon i głośnik.

0x08 graphic

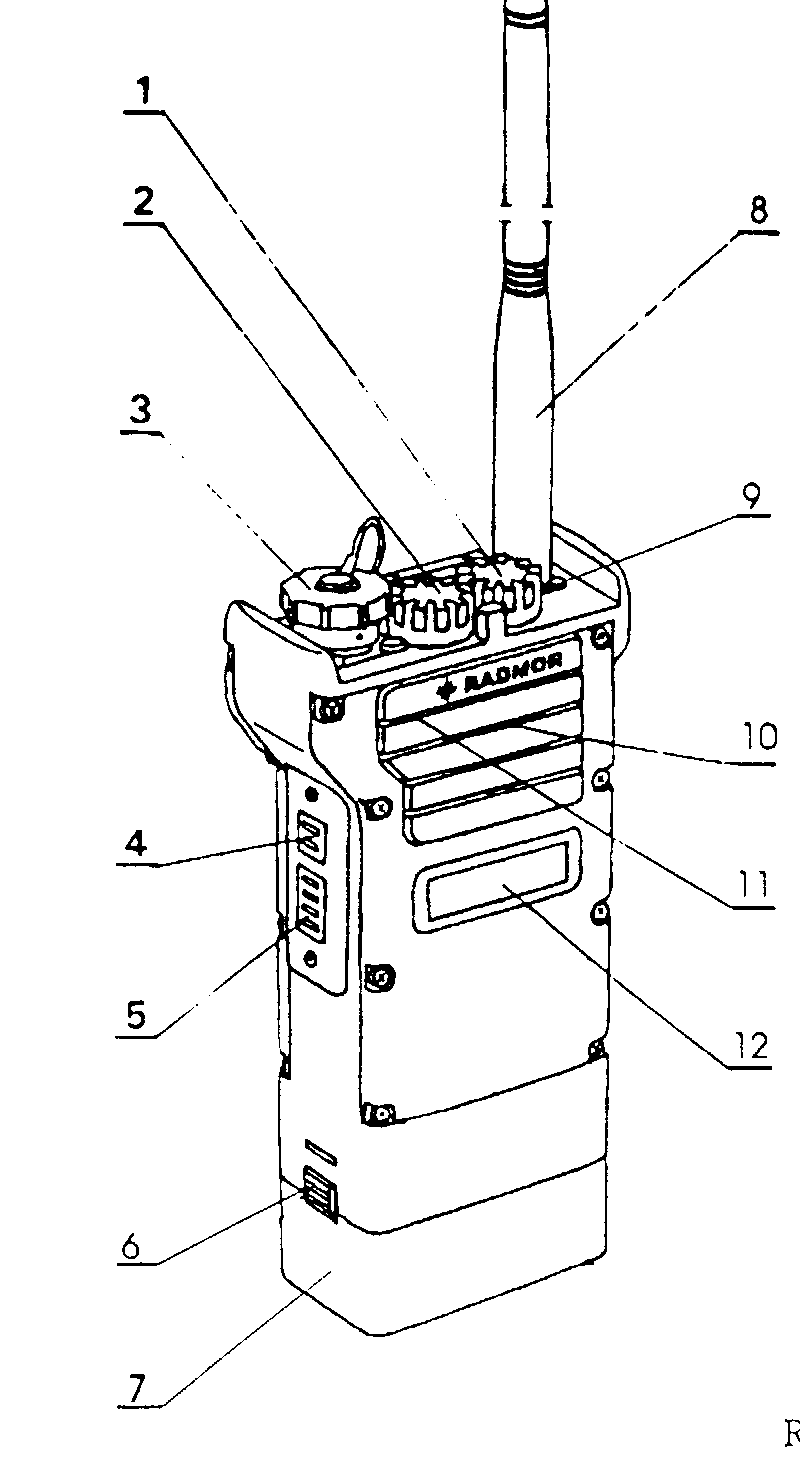

Kompanijną radiostację (osobista) UKF R - 3501przedstawiono na rysunku:

  1. przełącznik rodzaju pracy i siły głosu

  2. przełącznik kanałów

  3. gniazdo urządzeń antenowych

  4. przycisk nadawania sygnałów selektywnego wywołania

  5. przełącznik nadawanie - odbiór

  6. zatrzask mocowania akumulatora

  7. zasilacz akumulatorowy

  8. antena

Włączenie zasilania, regulacja głośności i programowania

Radiostacja znajduje się w stanie wyłączonym dla lewego skrajnego położenia przełącznika siły głosu (poz. 0).

Obrót przełącznika w kierunku zgodnym z ruchem wskazówek zegara powoduje włączenie radiostacji i narastanie poziomu sygnału m.cz. (poz. 1, 2, 3, 4). Moc znamionowa m.cz. uzyskiwana jest w poz.4.

Ustawienie głośności w poz.1 powoduje jednoczesne zwiększenie czułości mikrofonu w stosunku do czułości nominalnej (funkcja SZEPT). Ustawienie przełącznika w poz.5 oznaczonej literą M powoduje wyłączenie blokady szumu i oszczędnego zasilania podczas nasłuchu, oraz ustawienie głośności jak dla poz.2.

Ustawienie przełącznika w poz.6 oznaczonej literą P umożliwia ręczne programowanie nastaw roboczych radiostacji.

Ustawienie przełącznika w poz. 7 oznaczonej literą F umożliwia programowanie nastaw roboczych radiostacji przy pomocy zewnętrznego programatora typu 0301 (FILL GUN) dołączonego do gniazda urządzeń zewnętrznych oraz kopiowanie nastaw pomiędzy radiostacjami (klonowanie).

Ustawienie przełącznika w poz. 8 oznaczonej symbolem * umożliwia wprowadzenie nastaw technologicznych w procesie strojenia zespołu nadawczo - odbiorczego.

Ustawienie przełącznika w poz.9 oznaczonej literą C umożliwia skasowanie nastaw roboczych radiostacji.

Wyświetlacz LCD

0x08 graphic

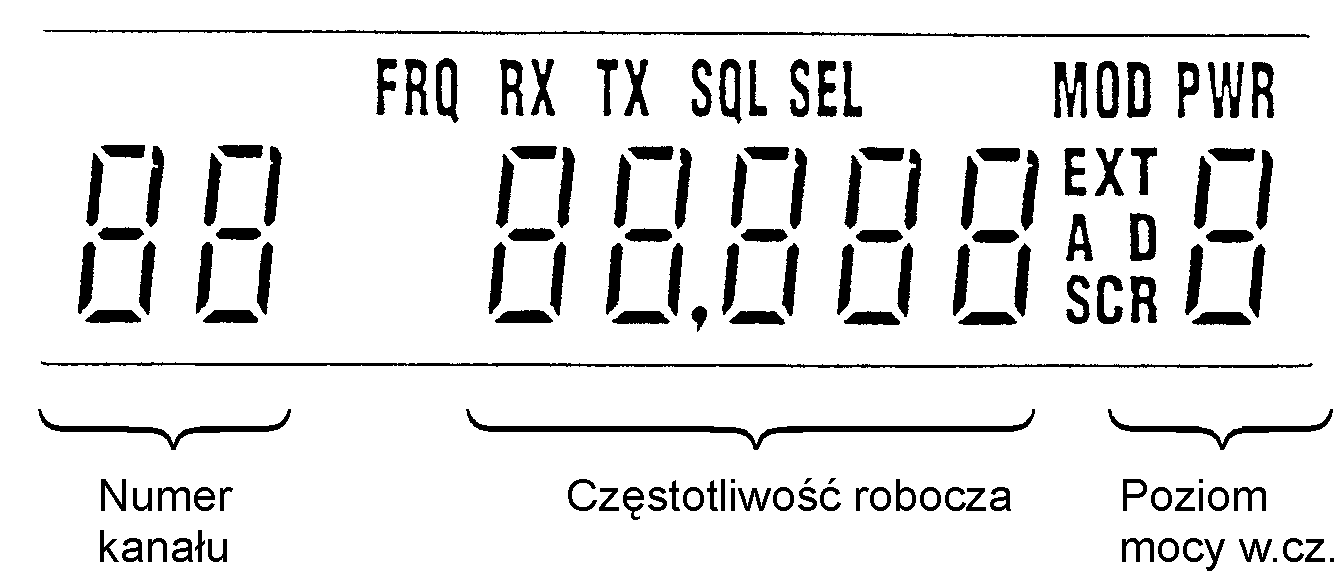

Wyświetlacz LCD przedstawia parametry bieżącego kanału pracy, tj.: numer kanału; częstotliwość w MHz; rodzaj pracy oraz wybrany poziom mocy w.cz. (podczas nadawania) i odpowiednie komunikaty podczas programowania lub kasowania. Wyświetlacz LCD posiada układ podświetlania umożliwiający odczyt wskazań w ciemności. Wygląd wyświetlacza LCD przedstawiono na rysunku:

0x01 graphic

0x01 graphic
