Politechnika Lubelska		Laboratorium TWN
w Lublinie		Ćwiczenie Nr 13
Nazwisko: Niezgoda Nowak Drański Skrzypek	Imię: Rafał Jerzy Dominik Paweł		Semestr VI	Grupa ED. 6.4	Rok akad. 1996/97
Temat ćwiczenia: Rozkład napięcia na łańcuchu izolatorów wiszących				Data wykonania 27. 02. 1997	Ocena

1. Pomiar rozkładu napięcia na łańcuchu izolatorów wiszących.

a) układ pomiarowy:

tabele pomiarowe:

	Łańcuch zdrowy bez pierścienia
numer	Ux	dU	Ux /U	dU/U
ogniwa	kV	kV	%	%
1	5	5	8.6	8.6
2	8	3	13.8	5.2
3	12	4	20.7	6.9
4	18	6	31	10.3
5	23	5	39.6	8.6
6	33	10	56.9	17.2
7	58	25	100	43.1

	Łańcuch uszkodzony bez pierścienia
numer	Ux	dU	Ux /U	dU/U
ogniwa	kV	kV	%	%
1	5.5	5.5	9.3	9.3
2	9.5	4	16.1	6.8
3	13.5	4	22.9	6.8
4	13.75	0.25	23.3	0
5	22	8.25	37.3	14
6	33	11	55.9	18.6
7	59	26	100	44

	Łańcuch uszkodzony z pierścieniem
numer	Ux	dU	Ux /U	dU/U
ogniwa	kV	kV	%	%
1	7.5	7.5	12.7	12.5
2	12.5	5	21.2	8.5
3	18	5.5	30.5	9.3
4	20.5	2.5	34.7	4.2
5	28	7.5	47.4	12.7
6	39	11	66.1	18.6
7	59	20	100	33.9

	Łancuch zdrowy z pierścieniem
numer	Ux	dU	Ux /U	dU/U
ogniwa	kV	kV	%	%
1	7	7	11.9	11.9
2	11.5	4.5	19.5	7.6
3	15.75	4.25	26.7	7.2
4	22	6.25	37.3	10.6
5	29	7	49.1	11.9
6	40	11	67.8	18.6
7	59	19	100	32..2

2. Pomiar rozkładu napięcia na modelu łańcucha izolatorów wiszących.

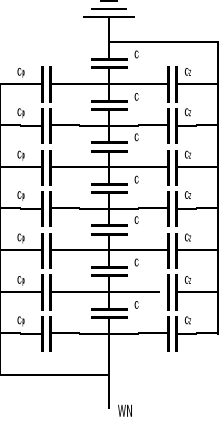

a) układ pomiarowy:

b) tabele pomiarowe:

	Cz=0 Cp=0				Cz>0 Cp=0
numer	Ux	dU	Ux /U	dU/U		Ux	dU	Ux /U	dU/U
ogniwa	kV	kV	%	%		kV	kV	%	%
1	33	33	14.3	14.3		24	24	10.4	10.4
2	65	32	28.3	13.9		47	23	20.4	10
3	97	32	42.2	13.9		82	35	35.6	15.2
4	129	32	56.1	13.9		118	36	51.3	15.6
5	162	33	70.4	14.3		155	37	67.4	16.1
6	196	34	85.2	14.8		192	37	83.5	16.1
7	230	34	100	14.8		230	38	100	16.5

	Cz>0 Cp<Cz				Cz>0 Cp=Cz
numer	Ux	dU	Ux /U	dU/U	Ux	dU	Ux /U	dU/U
ogniwa	kV	kV	%	%	kV	kV	%	%
1	40	40	17.4	17.4	40	40	17.4	17.4
2	72	32	31.3	13.9	79	39	34.3	17
3	113	41	49.1	17.8	139	60	60.4	26.1
4	147	34	63.9	14.8	177	38	77	16.5
5	177	30	77	13	200	23	86.9	10
6	204	27	88.7	11.7	216	16	93.9	7
7	230	26	100	11.3	230	14	100	6.1

	Cz>0 zabrudzenie				Cz>0 Cp<Cz zabrudzenie
numer	Ux	dU	Ux /U	dU/U	Ux	dU	Ux /U	dU/U
ogniwa	kV	kV	%	%	kV	kV	%	%
1	32	32	13.9	13.9	33	33	14.3	14.3
2	63	31	27.4	13.5	65	32	28.3	13.9
3	95	32	41.3	13.9	97	32	42.2	13.9
4	127	33	55.2	14.3	130	33	56.5	14.3
5	160	33	69.6	14.3	162	32	70.4	13.9
6	193	33	83.9	14.3	194	32	84.3	13.9
7	230	37	100	16.1	230	36	100	15.6

	Cz>0 Cp=Cz zabrudzenie
numer	Ux	dU	Ux /U	dU/U
ogniwa	kV	kV	%	%
1	35	35	15.2	15.2
2	69	34	30	14.8
3	104	35	45.2	15.2
4	136	32	59.1	13.9
5	167	31	72.6	13.5
6	199	32	86.5	13.9
7	230	31	100	13.5

Warunki atmosferyczne:

temperatura otoczenia:24°C

wilgotność powietrza:33%

ciśnienie atmosferyczne:738mmHg

Wnioski:

Na podstawie przeprowadzonych pomiarów stwierdzamy, że na łańcuchu izolatorów wiszących największe napięcie występują na ogniwach położonych najbliżej przewodu roboczego.Po założeniu pierścienia metalowego połączonego z przewodem roboczym poprawiliśmy rozkład napięć. Poprawa ta wynika ze zwiększenia pojemności Cp poszczególnych ogniw do przewodu. Z rozkładu napięć na modelu izolatorów wiszących stwierdzamy, że zwiększenie pojemności Cz wpływa na zwiększenie nierównomierności napięć a zwiększenie Cp poprawia rozkład napięć.

---
