Regulator Obrotów Silnika 230V

Układ ten jest sterownikiem prędkości obrotowej do jednofazowych silników elektrycznych. Posiada prosty stabilizator obrotów silnika, który wykrywa zmiany napięcia sieci i odpowiednio do nich zwiększa lub zmniejsza kąt otwarcia triaka, regulując moc dostarczaną do obciążenia. Urządzenie zbudowane jest w oparciu o specjalistyczny układ scalony U2008, który sam w sobie jest fazowym regulatorem mocy z wbudowanym obwodem miękiego startu. Urządzenie nadaje się znakomicie do regulacji obrotów (silników szczotkowych), takich jak na przykład: wiertarka , silnik z odkurzacza itp... Może także służyć do regulacji jasności żarówek.

Działanie:

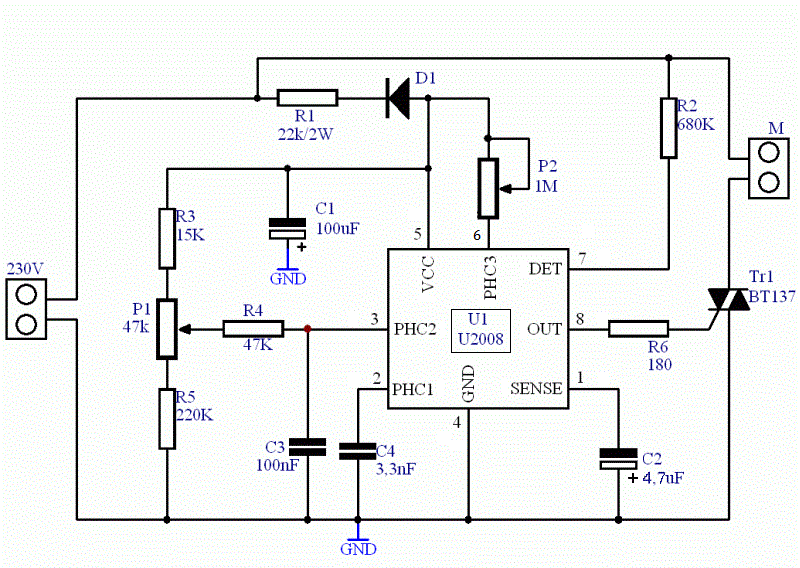

Schemat ideowy regulatora umieszczony jest na rysunku poniżej:

Elementy D1 (1N4007) i R1 (22k/2W) tworzą prosty zasilacz, ograniczają napięcie zasilające do wartości bezpiecznej dla układu scalonego. Kondensator C1 (100uF) filtruje napięcie zasilające. Elementy R3 (15k) i R5 (220k) oraz potencjometr P1 (47k) tworzą dzielnik napięcia służący do ustawiania wielkości mocy dostarczanej do obciążenia. Rezystor R2 (680k) dołączony bezpośrednio do przewodu fazowego umożliwia włączanie triaka w sposób synchroniczny z przebiegiem napięcia zasilającego. Minimalizuje to w znacznym stopniu zakłócenia generowane do sieci.

Budowa:

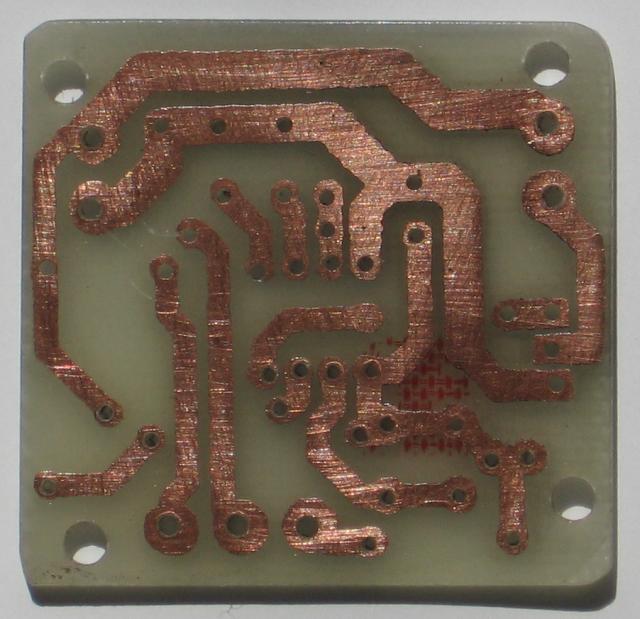

Montaż sterownika można dokonać na płytce drukowanej dostępnej lub gdy wymagany jest rysunek w odbiciu lustrzanym. Montaż urządzenia nie jest skomplikowany. Lutowanie należy rozpocząć od rezystorów, szczególnie R6 ponieważ częściowo leży pod kostką U1. Pod układ scalony U1 dobrze jest zastosować podstawkę. Podczas uruchomienia urządzenia należy zwrócić uwagę na fakt iż układ nie jest separowany od sieci energetycznej, a część elementów jest bezpośrednio dołączona do przewodu fazowego sieci. Potencjometr P1 należy wyposarzyć w pokrętło z materiału izolacyjnego na wypadek gdyby wystąpiło przebicie na jego obudowę.

Wykaz Elementów:

2x Złącze ARK

R6 - 180 R
R3 - 15 k
R1 - 22k /2W
R4 - 47 k
R5 - 220 k
R2 - 680 k /2W
P2 - 1Mom Potencjometr Montażowy
P1 - 47 kA Potencjometr

3,3 nF /63V
100 Nf /63V

4,7 uF /25V Elektrolit
100 uF /25V Elektrolit

1N4007/600V
BT139/600V (lub inny)
U2008 + podstawka

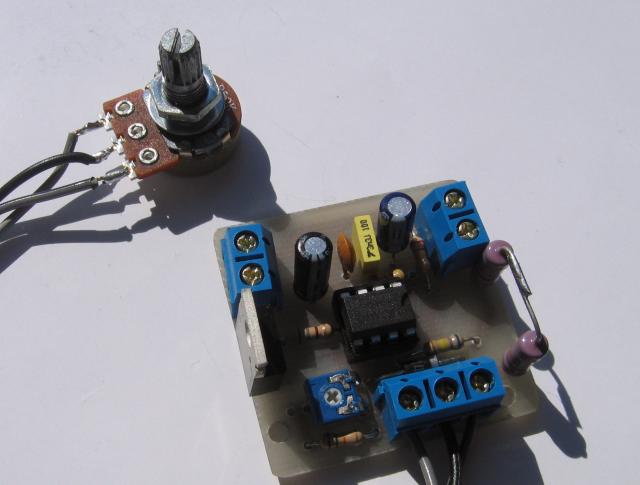

Zdjęcia Projektu:
