Ada Adamkiewicz

Robert Bursiewicz

KOMPENSACJA DEWIACJI CAŁKOWITEJ

Kompensacja dewiacji całkowitej polega na redukowaniu wartości dewiacji na tych kursach, na których jest ona największa.

Przebieg ćwiczenia:

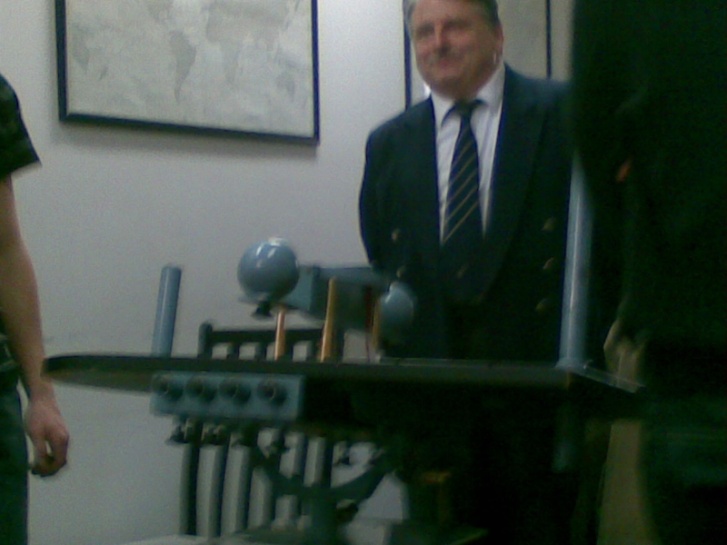

Ustawiamy dewiaskop w linii południka magnetycznego (KM=KK=000)
Uzbrajamy dewiaskop w sztaby poprzeczne –e, pionowe –c, korektor Flindersa, kule-korektor E i D i magnes symulujący magnetyzm stały.

Wykonujemy cyrkulację przed kompensacją w prawo, co 45˚ spisując wyniki, a następnie powtarzamy cyrkulacje, tym razem w lewo.

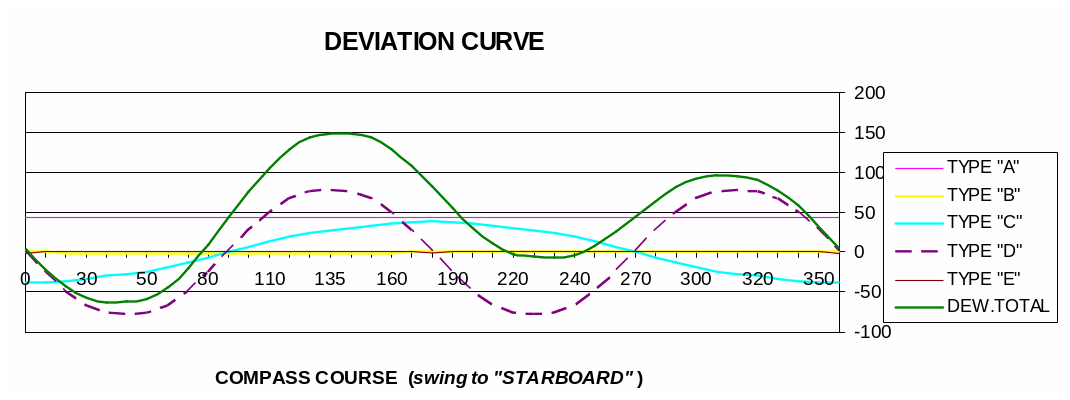

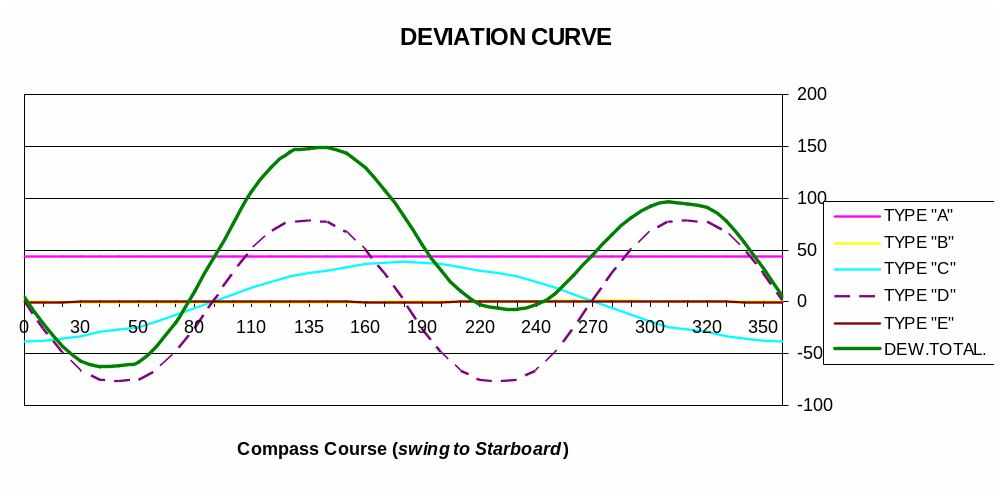

OKREŚLANIE DEWIACJI KOMPASU MAGNETYCZNEGO METODĄ AIRY(prawo)

KM	KK		DEW
000	040	dN=	-40,0
045	067	dNE=	-22,0
090	092	dE=	-2,0
135	118	dSE=	17,0
180	143	dS=	37,0
225	181	dSW=	44,0
270	270	dW=	0,0
315	000	dNW=	315,0
		SUMA	349,0

A=( N+NE+E+SE+S+SW+W+NW )/8=43,63

B=( E- W )/2=-1

C=( N - S)/2=-38,5

D=(( NE + SW ) - ( SE + NW ))/4=-77,5

E=(( N + S) - ( E + W ))/4 = -0,25

d A+BsinKK+CcosKK+Dsin2KK+Ecos2KK

KK	A	BsinKK	CcosKK	Dsin2KK	Ecos2KK		DEW
Deg/Coef.	43,63	-1,00	-38,50	-77,50	-0,25		DEG
0	43,63	0,00	-38,50	0,00	-0,25	=	4,88
10	43,63	-0,17	-37,92	-26,51	-0,23	=	-21,21
20	43,63	-0,34	-36,18	-49,82	-0,19	=	-42,90
30	43,63	-0,50	-33,34	-67,12	-0,13	=	-57,46
40	43,63	-0,64	-29,49	-76,32	-0,04	=	-62,88
45	43,63	-0,71	-27,22	-77,50	0,00	=	-61,81
50	43,63	-0,77	-24,75	-76,32	0,04	=	-58,17
60	43,63	-0,87	-19,25	-67,12	0,13	=	-43,48
70	43,63	-0,94	-13,17	-49,82	0,19	=	-20,11
80	43,63	-0,98	-6,69	-26,51	0,23	=	9,68
90	43,63	-1,00	0,00	0,00	0,25	=	42,88
100	43,63	-0,98	6,69	26,51	0,23	=	76,07
110	43,63	-0,94	13,17	49,82	0,19	=	105,86
120	43,63	-0,87	19,25	67,12	0,13	=	129,25
130	43,63	-0,77	24,75	76,32	0,04	=	143,97
135	43,63	-0,71	27,22	77,50	0,00	=	147,64
140	43,63	-0,64	29,49	76,32	-0,04	=	148,75
150	43,63	-0,50	33,34	67,12	-0,13	=	143,46
160	43,63	-0,34	36,18	49,82	-0,19	=	129,09
170	43,63	-0,17	37,92	26,51	-0,23	=	107,64
180	43,63	0,00	38,50	0,00	-0,25	=	81,88
190	43,63	0,17	37,92	-26,51	-0,23	=	54,97
200	43,63	0,34	36,18	-49,82	-0,19	=	30,14
210	43,63	0,50	33,34	-67,12	-0,13	=	10,23
220	43,63	0,64	29,49	-76,32	-0,04	=	-2,61
225	43,63	0,71	27,22	-77,50	0,00	=	-5,94
230	43,63	0,77	24,75	-76,32	0,04	=	-7,14
240	43,63	0,87	19,25	-67,12	0,13	=	-3,25
250	43,63	0,94	13,17	-49,82	0,19	=	8,11
260	43,63	0,98	6,69	-26,51	0,23	=	25,02
270	43,63	1,00	0,00	0,00	0,25	=	44,88
280	43,63	0,98	-6,69	26,51	0,23	=	64,67
290	43,63	0,94	-13,17	49,82	0,19	=	81,40
300	43,63	0,87	-19,25	67,12	0,13	=	92,48
310	43,63	0,77	-24,75	76,32	0,04	=	96,01
315	43,63	0,71	-27,22	77,50	0,00	=	94,61
320	43,63	0,64	-29,49	76,32	-0,04	=	91,05
330	43,63	0,50	-33,34	67,12	-0,13	=	77,77
340	43,63	0,34	-36,18	49,82	-0,19	=	57,41
350	43,63	0,17	-37,92	26,51	-0,23	=	32,16
360	43,63	0,00	-38,50	0,00	-0,25	=	4,88

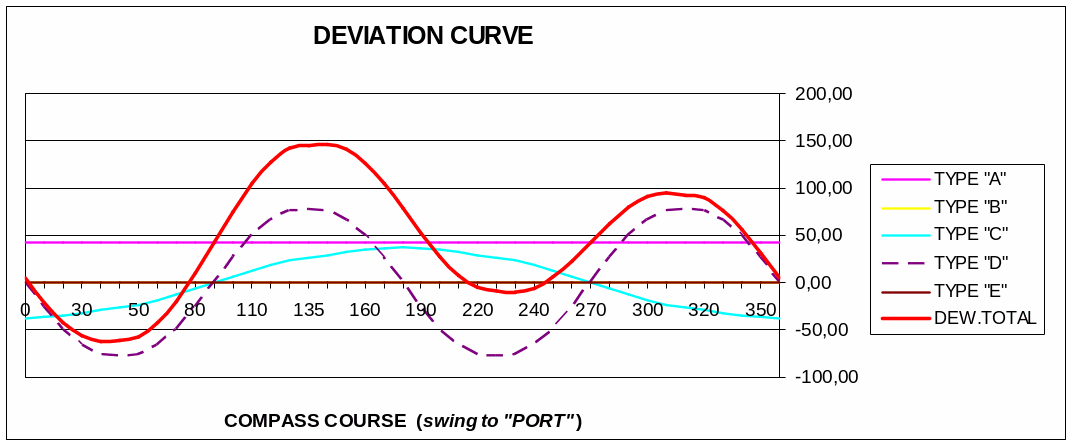

OKREŚLANIE DEWIACJI KOMPASU MAGNETYCZNEGO METODĄ AIRY(lewo)

KM	KK		DEW
000	040	dN=	-40,0
045	067	dNE=	-22,0
090	092	dE=	-2,0
135	117	dSE=	18,0
180	146	dS=	34,0
225	183	dSW=	42,0
270	272	dW=	-2,0
315	005	dNW=	310,0
		SUMA	338,0

A=( N+NE+E+SE+S+SW+W+NW )/8=43,63

B=( E- W )/2=-1

C=( N - S)/2=-38,5

D=(( NE + SW ) - ( SE + NW ))/4=-77,5

E=(( N + S) - ( E + W ))/4 = -0,25

D A+BsinKK+CcosKK+Dsin2KK+Ecos2KK

KK	A	BsinKK	CcosKK	Dsin2KK	Ecos2KK		DEW
Deg/Coef.	42,25	0,00	-37,00	-77,00	-0,50		DEG
0	42,25	0,00	-37,00	0,00	-0,50	=	4,75
10	42,25	0,00	-36,44	-26,34	-0,47	=	-20,99
20	42,25	0,00	-34,77	-49,49	-0,38	=	-42,40
30	42,25	0,00	-32,04	-66,68	-0,25	=	-56,73
40	42,25	0,00	-28,34	-75,83	-0,09	=	-62,01
45	42,25	0,00	-26,16	-77,00	0,00	=	-60,91
50	42,25	0,00	-23,78	-75,83	0,09	=	-57,28
60	42,25	0,00	-18,50	-66,68	0,25	=	-42,68
70	42,25	0,00	-12,65	-49,49	0,38	=	-19,52
80	42,25	0,00	-6,42	-26,34	0,47	=	9,96
90	42,25	0,00	0,00	0,00	0,50	=	42,75
100	42,25	0,00	6,42	26,34	0,47	=	75,48
110	42,25	0,00	12,65	49,49	0,38	=	104,78
120	42,25	0,00	18,50	66,68	0,25	=	127,68
130	42,25	0,00	23,78	75,83	0,09	=	141,95
135	42,25	0,00	26,16	77,00	0,00	=	145,41
140	42,25	0,00	28,34	75,83	-0,09	=	146,34
150	42,25	0,00	32,04	66,68	-0,25	=	140,73
160	42,25	0,00	34,77	49,49	-0,38	=	126,13
170	42,25	0,00	36,44	26,34	-0,47	=	104,55
180	42,25	0,00	37,00	0,00	-0,50	=	78,75
190	42,25	0,00	36,44	-26,34	-0,47	=	51,88
200	42,25	0,00	34,77	-49,49	-0,38	=	27,14
210	42,25	0,00	32,04	-66,68	-0,25	=	7,36
220	42,25	0,00	28,34	-75,83	-0,09	=	-5,32
225	42,25	0,00	26,16	-77,00	0,00	=	-8,59
230	42,25	0,00	23,78	-75,83	0,09	=	-9,71
240	42,25	0,00	18,50	-66,68	0,25	=	-5,68
250	42,25	0,00	12,65	-49,49	0,38	=	5,79
260	42,25	0,00	6,42	-26,34	0,47	=	22,81
270	42,25	0,00	0,00	0,00	0,50	=	42,75
280	42,25	0,00	-6,42	26,34	0,47	=	62,63
290	42,25	0,00	-12,65	49,49	0,38	=	79,47
300	42,25	0,00	-18,50	66,68	0,25	=	90,68
310	42,25	0,00	-23,78	75,83	0,09	=	94,38
315	42,25	0,00	-26,16	77,00	0,00	=	93,09
320	42,25	0,00	-28,34	75,83	-0,09	=	89,65
330	42,25	0,00	-32,04	66,68	-0,25	=	76,64
340	42,25	0,00	-34,77	49,49	-0,38	=	56,59
350	42,25	0,00	-36,44	26,34	-0,47	=	31,68
360	42,25	0,00	-37,00	0,00	-0,50	=	4,75

KOMPENSACJA

Kompensację wykonuje się za pomocą sztabek kompensacyjnych, aż do uzyskania jak najmniejszej dewiacji. Ustawiamy dewiaskop na kursie magnetycznym 270º. Kurs kompasowy wynosi 271 º, co daje zależność A-E = 1º. Następnie ustawiamy go na kursach 000 º i 180º , skąd mamy zależność A+E = -3º.

Z powstałego układu równań obliczono współczynniki A= -1º oraz E= -2º

Ustawiono dewiaskop na kursach pośrednich:

KM: NE 045 KK: 051 DEW:-6

KM: SE 135 KK: 134 DEW:+1

KM: SW 225 KK: 229 DEW:-4

KM: NW 315 KK: 311 DEW:+4

(( NE + SW ) - ( SE + NW ))/4

= -4

Oznacza to, że aby skompensować dewiację na kierunkach interkardynalnych należy rozsuwać kule tak, aby dewiację zmniejszyć o wartość -4.

Obliczono kąt i kierunek, w jakim należy obrócić kule wokół kompasu, ze wzoru tg2α =E/D.

Kąt ten wynosi 13,3 º.

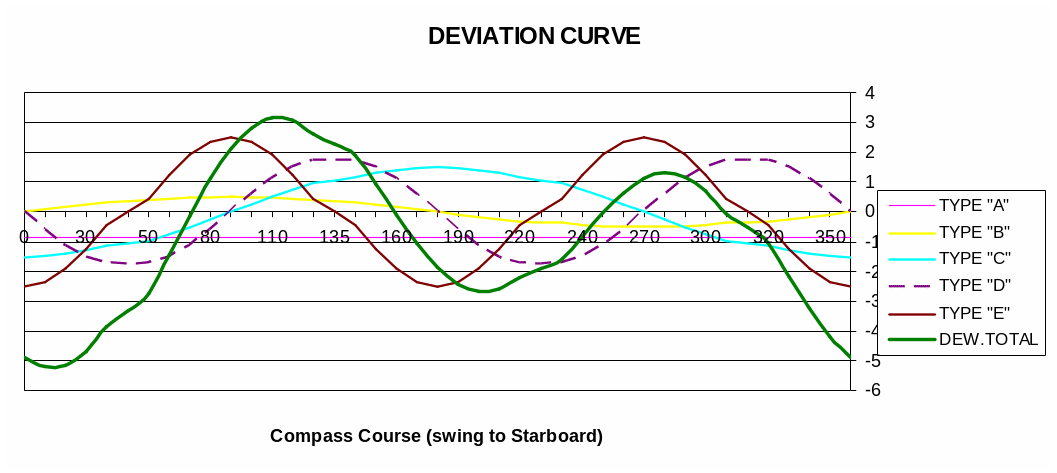

OKREŚLANIE DEWIACJI KOMPASU MAGNETYCZNEGO METODĄ AIRY(prawo)

KM	KK		DEW
000	006	DN=	-6,0
045	046	DNE=	-1,0
090	089	DE=	1,0
135	132	DSE=	3,0
180	183	DS=	-3,0
225	227	DSW=	-2,0
270	270	DW=	0,0
315	314	DNW=	1,0
		SUMA	-7,0

A=( N+NE+E+SE+S+SW+W+NW )/8=43,63

B=( E- W )/2=-1

C=( N - S)/2=-38,5

D=(( NE + SW ) - ( SE + NW ))/4=-77,5

E=(( N + S) - ( E + W ))/4 = -0,25

d A+BsinKK+CcosKK+Dsin2KK+Ecos2KK

KK	A	BsinKK	CcosKK	Dsin2KK	Ecos2KK		DEW
Deg/Coef.	-0,88	0,50	-1,50	-1,75	-2,50		DEG
0	-0,88	0,00	-1,50	0,00	-2,50	=	-4,88
10	-0,88	0,09	-1,48	-0,60	-2,35	=	-5,21
20	-0,88	0,17	-1,41	-1,12	-1,92	=	-5,15
30	-0,88	0,25	-1,30	-1,52	-1,25	=	-4,69
40	-0,88	0,32	-1,15	-1,72	-0,43	=	-3,86
45	-0,88	0,35	-1,06	-1,75	0,00	=	-3,33
50	-0,88	0,38	-0,96	-1,72	0,43	=	-2,75
60	-0,88	0,43	-0,75	-1,52	1,25	=	-1,46
70	-0,88	0,47	-0,51	-1,12	1,92	=	-0,13
80	-0,88	0,49	-0,26	-0,60	2,35	=	1,11
90	-0,88	0,50	0,00	0,00	2,50	=	2,13
100	-0,88	0,49	0,26	0,60	2,35	=	2,83
110	-0,88	0,47	0,51	1,12	1,92	=	3,15
120	-0,88	0,43	0,75	1,52	1,25	=	3,07
130	-0,88	0,38	0,96	1,72	0,43	=	2,63
135	-0,88	0,35	1,06	1,75	0,00	=	2,29
140	-0,88	0,32	1,15	1,72	-0,43	=	1,88
150	-0,88	0,25	1,30	1,52	-1,25	=	0,94
160	-0,88	0,17	1,41	1,12	-1,92	=	-0,08
170	-0,88	0,09	1,48	0,60	-2,35	=	-1,06
180	-0,88	0,00	1,50	0,00	-2,50	=	-1,88
190	-0,88	-0,09	1,48	-0,60	-2,35	=	-2,43
200	-0,88	-0,17	1,41	-1,12	-1,92	=	-2,68
210	-0,88	-0,25	1,30	-1,52	-1,25	=	-2,59
220	-0,88	-0,32	1,15	-1,72	-0,43	=	-2,20
225	-0,88	-0,35	1,06	-1,75	0,00	=	-1,92
230	-0,88	-0,38	0,96	-1,72	0,43	=	-1,58
240	-0,88	-0,43	0,75	-1,52	1,25	=	-0,82
250	-0,88	-0,47	0,51	-1,12	1,92	=	-0,04
260	-0,88	-0,49	0,26	-0,60	2,35	=	0,64
270	-0,88	-0,50	0,00	0,00	2,50	=	1,13
280	-0,88	-0,49	-0,26	0,60	2,35	=	1,32
290	-0,88	-0,47	-0,51	1,12	1,92	=	1,18
300	-0,88	-0,43	-0,75	1,52	1,25	=	0,71
310	-0,88	-0,38	-0,96	1,72	0,43	=	-0,06
315	-0,88	-0,35	-1,06	1,75	0,00	=	-0,54
320	-0,88	-0,32	-1,15	1,72	-0,43	=	-1,06
330	-0,88	-0,25	-1,30	1,52	-1,25	=	-2,16
340	-0,88	-0,17	-1,41	1,12	-1,92	=	-3,25
350	-0,88	-0,09	-1,48	0,60	-2,35	=	-4,19
360	-0,88	0,00	-1,50	0,00	-2,50	=	-4,88

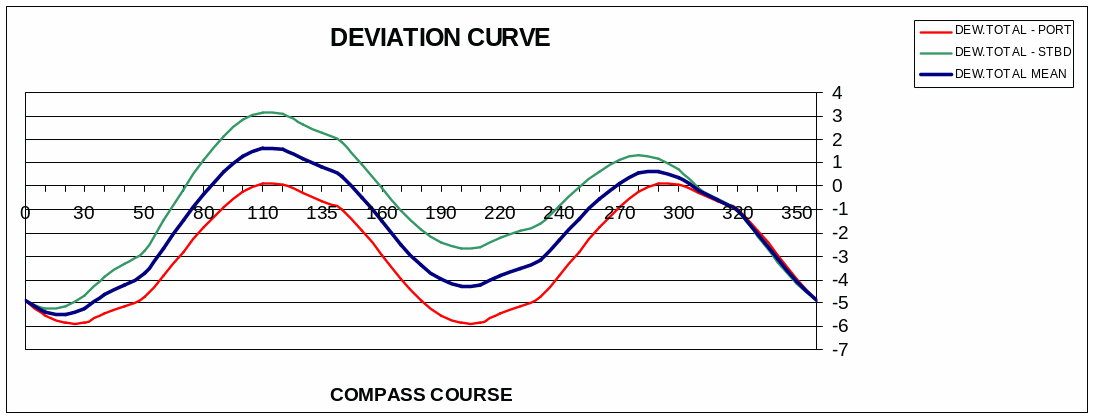

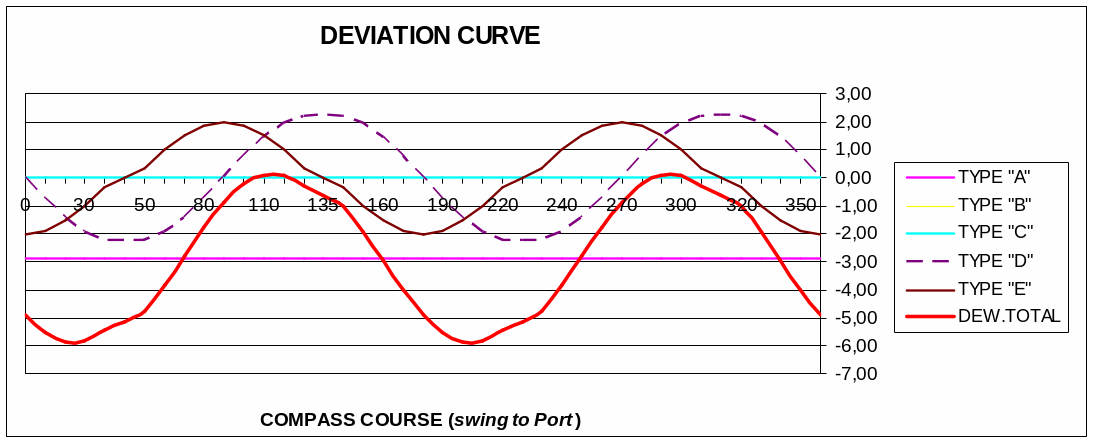

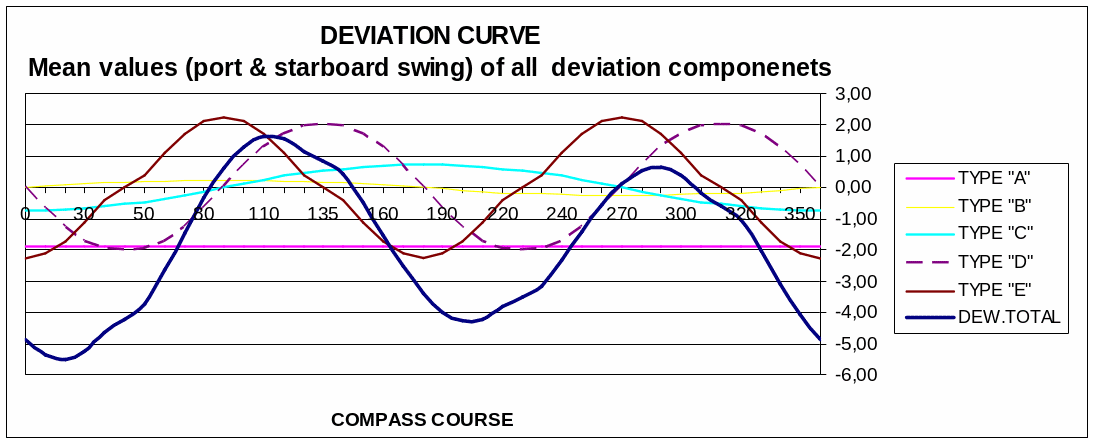

OKREŚLANIE DEWIACJI KOMPASU MAGNETYCZNEGO METODĄ AIRY(lewo)

KM	KK		DEW
000	005	DN=	-5,0
045	049	DNE=	-4,0
090	091	DE=	-1,0
135	135	DSE=	0,0
180	185	DS=	-5,0
225	231	DSW=	-6,0
270	271	DW=	-1,0
315	316	DNW=	-1,0
		SUMA	-23,0

A=( N+NE+E+SE+S+SW+W+NW )/8=43,63

B=( E- W )/2=-1

C=( N - S)/2=-38,5

D=(( NE + SW ) - ( SE + NW ))/4=-77,5

E=(( N + S) - ( E + W ))/4 = -0,25

d A+BsinKK+CcosKK+Dsin2KK+Ecos2KK

KK	A	BsinKK	CcosKK	Dsin2KK	Ecos2KK		DEW
Deg/Coef.	-2,88	0,00	0,00	-2,25	-2,00		DEG
0	-2,88	0,00	0,00	0,00	-2,00	=	-4,88
10	-2,88	0,00	0,00	-0,77	-1,88	=	-5,52
20	-2,88	0,00	0,00	-1,45	-1,53	=	-5,85
30	-2,88	0,00	0,00	-1,95	-1,00	=	-5,82
40	-2,88	0,00	0,00	-2,22	-0,35	=	-5,44
45	-2,88	0,00	0,00	-2,25	0,00	=	-5,13
50	-2,88	0,00	0,00	-2,22	0,35	=	-4,74
60	-2,88	0,00	0,00	-1,95	1,00	=	-3,82
70	-2,88	0,00	0,00	-1,45	1,53	=	-2,79
80	-2,88	0,00	0,00	-0,77	1,88	=	-1,77
90	-2,88	0,00	0,00	0,00	2,00	=	-0,88
100	-2,88	0,00	0,00	0,77	1,88	=	-0,23
110	-2,88	0,00	0,00	1,45	1,53	=	0,10
120	-2,88	0,00	0,00	1,95	1,00	=	0,07
130	-2,88	0,00	0,00	2,22	0,35	=	-0,31
135	-2,88	0,00	0,00	2,25	0,00	=	-0,63
140	-2,88	0,00	0,00	2,22	-0,35	=	-1,01
150	-2,88	0,00	0,00	1,95	-1,00	=	-1,93
160	-2,88	0,00	0,00	1,45	-1,53	=	-2,96
170	-2,88	0,00	0,00	0,77	-1,88	=	-3,98
180	-2,88	0,00	0,00	0,00	-2,00	=	-4,88
190	-2,88	0,00	0,00	-0,77	-1,88	=	-5,52
200	-2,88	0,00	0,00	-1,45	-1,53	=	-5,85
210	-2,88	0,00	0,00	-1,95	-1,00	=	-5,82
220	-2,88	0,00	0,00	-2,22	-0,35	=	-5,44
225	-2,88	0,00	0,00	-2,25	0,00	=	-5,13
230	-2,88	0,00	0,00	-2,22	0,35	=	-4,74
240	-2,88	0,00	0,00	-1,95	1,00	=	-3,82
250	-2,88	0,00	0,00	-1,45	1,53	=	-2,79
260	-2,88	0,00	0,00	-0,77	1,88	=	-1,77
270	-2,88	0,00	0,00	0,00	2,00	=	-0,88
280	-2,88	0,00	0,00	0,77	1,88	=	-0,23
290	-2,88	0,00	0,00	1,45	1,53	=	0,10
300	-2,88	0,00	0,00	1,95	1,00	=	0,07
310	-2,88	0,00	0,00	2,22	0,35	=	-0,31
315	-2,88	0,00	0,00	2,25	0,00	=	-0,62
320	-2,88	0,00	0,00	2,22	-0,35	=	-1,01
330	-2,88	0,00	0,00	1,95	-1,00	=	-1,93
340	-2,88	0,00	0,00	1,45	-1,53	=	-2,96
350	-2,88	0,00	0,00	0,77	-1,88	=	-3,98
360	-2,88	0,00	0,00	0,00	-2,00	=	-4,88

Wnioski:

Przed kompensacją dewiacja była bardzo duża z powodu zbyt dużej ilości sztab poprzecznych umieszczonych pod płytą dewiaskopu. One powodowały znaczne zakłócenie pola magnetycznego wokół kompasu.

Po określeniu współczynników udało się skompensować kompas odpowiednimi sztabami.
