NAZWISKO I IMIĘ

SPRAWDZIAN 22-03-2016

ITBO grupa 2

1. Jaka jest rola dna podwójnego?

2. Wymień zalety dna podwójnego

3. Jakie są zalety zastosowania dna typu płaskiego?

4. Wymagana objętość wszelkich zbiorników balastowych na statku ma zapewnić zanurzenie w stanie balastowym o wartości rzędu ……………zanurzenia przy pełnej nośności

5. Jakie są sposoby zapewnienia odpowiedniego zanurzenie w

stanie balastowym , jeżeli pojemność zbiorników balastowych w dnie podwójnym jest zbyt mała.

6. Wiązary poprzeczne są nazywane dennikami a wzdłużne -…………………………..

7. Odstęp denników jest rzędu od ….. do…… odstępów wręgowych ( orientacyjnie od …………. mm do …………. mm ). Naznacz na poniższym rysunku.

Rys. Widok z góry na dno wewnętrzne

7. Wyjaśnij oznaczenia na powyższym rysunku

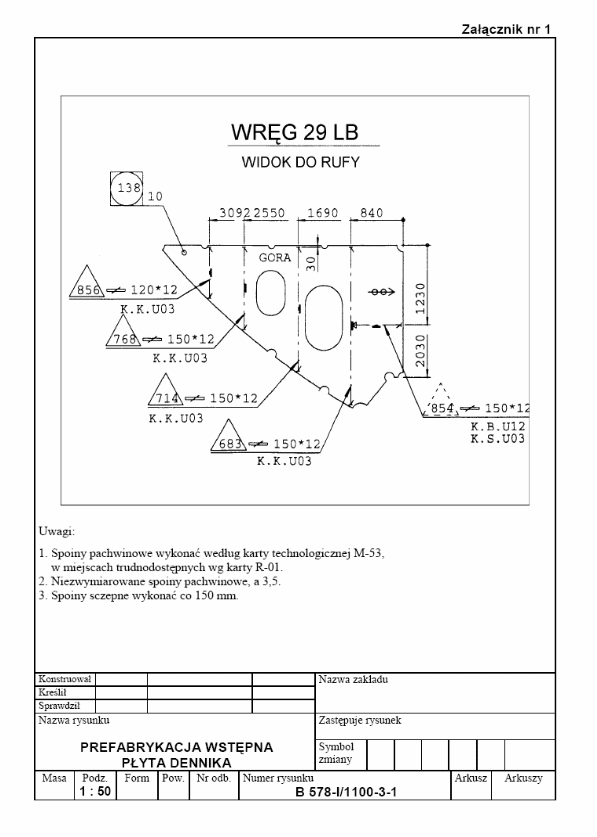

7. Omów oznaczenie usztywnienia 854 oraz zwymiaruj wycięcia ulżeniowe /skala 1:50/

10.Wymień zalety wzdłużnika tunelowego

11. Uzupełnij zdanie:

na statku o szerokości od 10 m do 20 m wymagana się zastosowania…………….

wzdłużników?

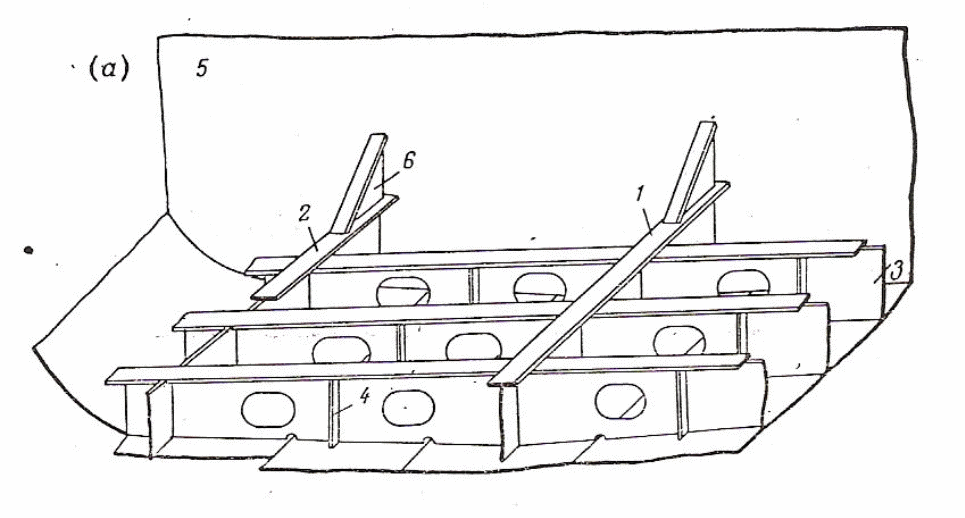

12. Nazwij elementy przedstawione na poniższym rysunku

Fragment typowej konstrukcji dna małego statku
