Damian Łukasik gr 19B

Sprawozdanie

Napędy i sterowanie hydrauliczne i pneumatyczne

Laboratorium z hydrauliki

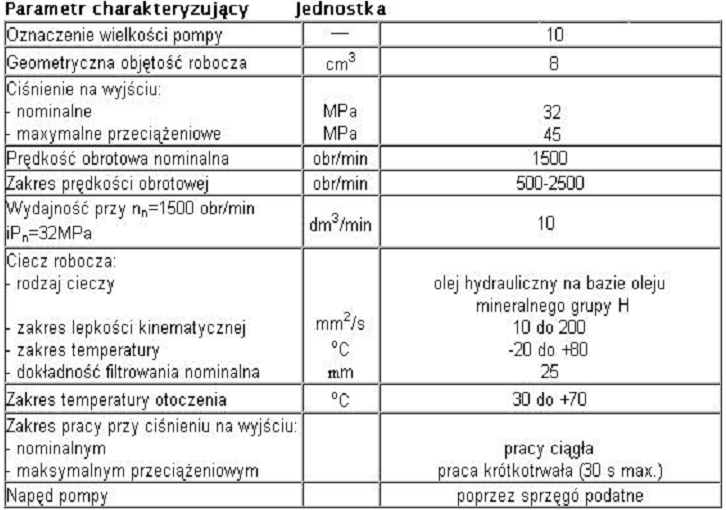

1.Tabela katalogowa z parametrami hydraulicznymi pompy WPT02-10

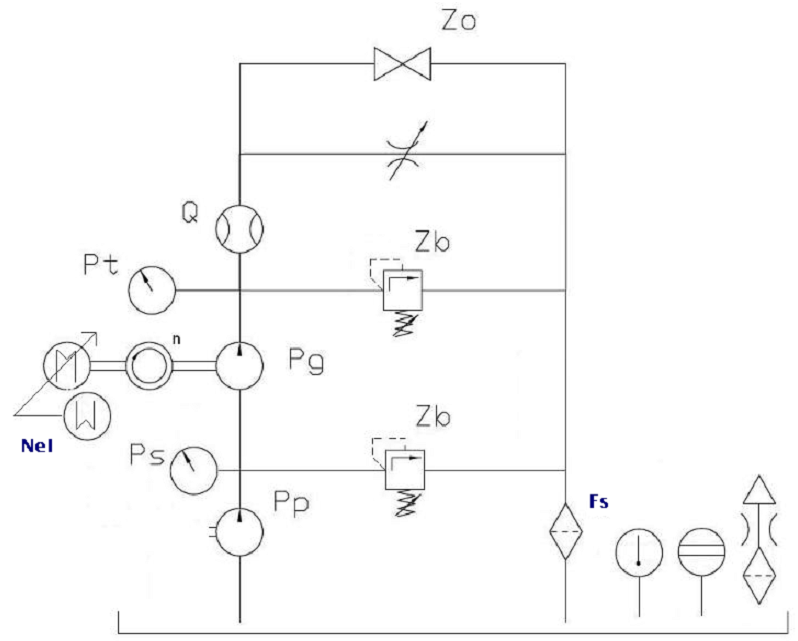

2.Uproszczony schemat stanowiska badawczego

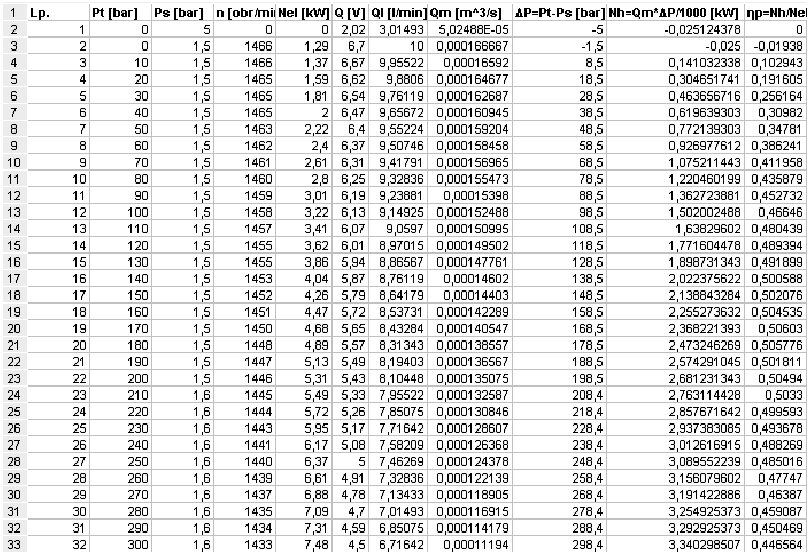

3.Tabela pomiarów i wyniki obliczeń

4.Wykreślone charakterystyki wybranych zależności

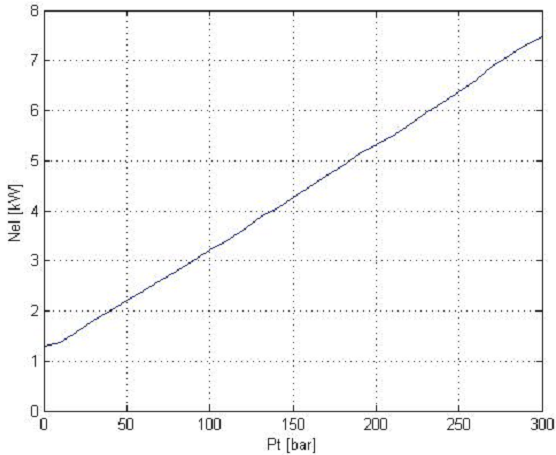

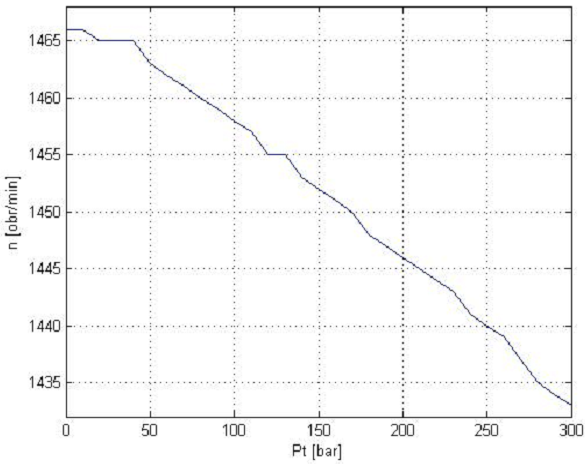

Zależność mocy elektrycznej od ciśnienia Zależność prędkości obrotowej od ciśnienia

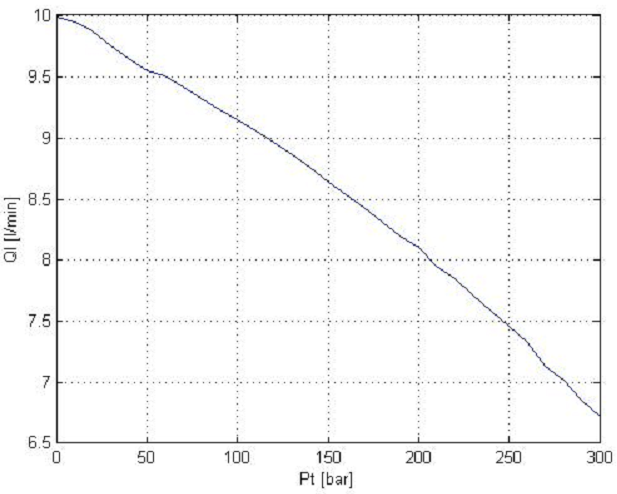

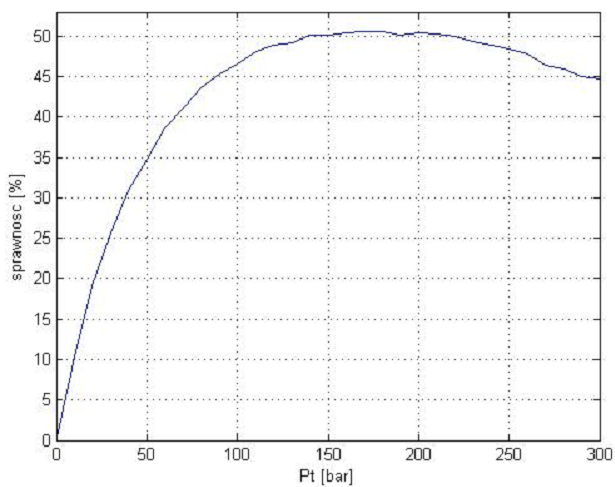

Zależność przepływu od ciśnienia Zależność sprawności pompy od ciśnienia.

5.Wnioski

Z charakterystyki zależności mocy elektrycznej jaką dostarczamy do pompy od ciśnienia

wyraźnie zauważamy, że zależność jest zbliżona do liniowej.

Następny wykres pokazuje nam jak zmienia się prędkość obrotowa pompy w zależności od ciśnienia wejściowego. Prędkość maleje wraz ze wzrostem ciśnienia, ale spadek ten nie jest duży. W przedziale naszych pomiarów wynosi on 2%.

Trzeci wykres prezentuje nam zależność przepływu od ciśnienia. Ze wzrostem ciśnienia przepływ maleje, spadek ten w przybliżeniu jest funkcją liniową.

Jak odczytujemy z wykresu czwartego sprawność pompy względem wejściowego ciśnienia ulega znacznym zmianom. Największą sprawność uzyskaliśmy przy ciśnieniu 170 barów i wynosi ona 50%. Taka wartość sprawności pompy wynika z zastosowania w pompie zużytych części, w przypadku nowych części powinna ona wynosić koło 80%.
