Wyznaczanie współczynnika wnikania ciepła.
Lp	Strumień powietrza			temperatura powietrza						temperatura kondensacji			temperatura	gęstość	lepkość	ciepło	wsp przew
				na wlocie		na wylocie		rotametr					40	1.092	1.9224E-05	113.2	0.02645
	działki	m3/h	m3/s	C	K	C	K	C	K	C	K		60	1.025	2.0113E-05	117.4	0.02796
1	200	9.1987	0.00256	25	298	74	347	21	294	95	368		średnica	0.016
2	300	12.6587	0.00352	34	307	73	346	23	296	95	368		pole przekroju	0.00020096
3	400	16.1187	0.00448	35	308	72	345	23	296	95	368		dlugość	1
4	500	19.5787	0.00544	34	307	70	343	22	295	96	369		pow przenik	0.05024
5	600	23.0387	0.00640	33	306	68	341	22	295	96	369
6	700	26.4987	0.00736	32	305	67	340	21	294	96	369
7	800	29.9587	0.00832	31	304	65	338	21	294	96	369
	Lp	Temperatura	Gęstość	Lepkość	ciepło	wsp przew	prędkość	Reynolds
		średnia	ro	eta	Cp	lambda
		C	kg/m3	Pas			w
							[m/s]
	1	49.5	1.060175	0.00001965	115.195	0.02716725	12.7149405077849
	2	53.5	1.046775	0.00001982	116.035	0.02746925	17.4975395877565
	3	53.5	1.046775	0.00001982	116.035	0.02746925	22.2801386677282
	4	52	1.0518	0.00001976	115.72	0.027356	27.0627377476999
	5	50.5	1.056825	0.00001969	115.405	0.02724275	31.8453368276716
	6	49.5	1.060175	0.00001965	115.195	0.02716725	36.6279359076433
	7	48	1.0652	0.00001958	114.88	0.027054	41.410534987615
1. Wykorzystując równania (10), (11), (16), wyznaczyć wartości zmierzone współczynika ciepła.
		Strumień	śr Temp	śr Temp	str ciepła	śr log Temp	alfa
	Lp	masowy	wlot	wylot			zmierzone
		Gp	delta Twl	delta Twyl	Q	delta Tm
		kg/s
	1	0.002708953270139	70	21	15.2908357257288	40.6985937090443	7.47828804156089
	2	0.003680780747917	61	22	16.6568763692959	38.2416148261537	8.6697726438582
	3	0.00468684783125	60	23	20.1220203596665	38.5878778091359	10.3793715516763
	4	0.005720243516667	62	26	23.830076870952	41.4251233399067	11.4501717856175
	5	0.00676329836875	63	28	27.3181456885958	43.1603105915876	12.5984473327355
	6	0.00780368313125	64	29	31.463084740652	44.2149615861728	14.1638858237608
	7	0.008864446455556	65	31	34.6238186996836	45.9211196600176	15.007655974854

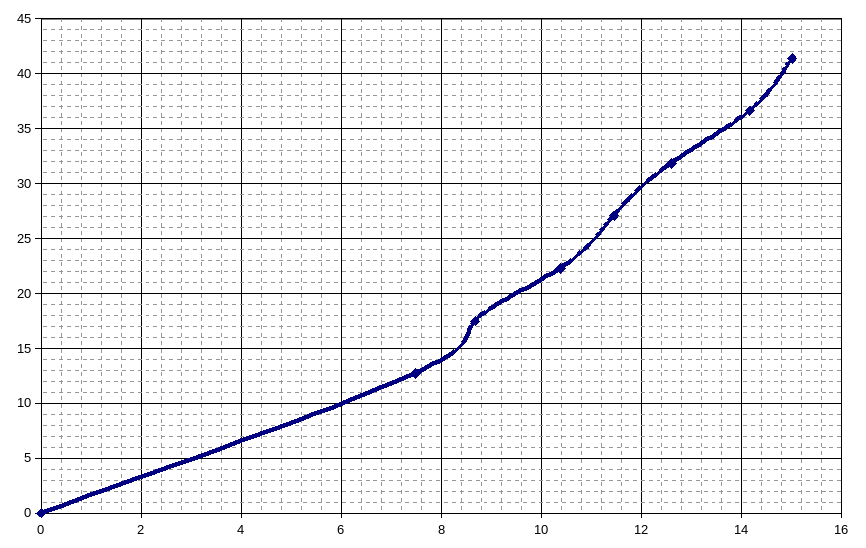

2. Przedstawić w formie wykresu zależność między zmierzonym współczynnikiem wnikania a prędkością przepływu powietrza
	Wykres 1	prędkość	alfa zmierzone
		0	0
		12.7149405077849	7.47828804156089
		17.4975395877565	8.6697726438582
		22.2801386677282	10.3793715516763
		27.0627377476999	11.4501717856175
		31.8453368276716	12.5984473327355
		36.6279359076433	14.1638858237608
		41.410534987615	15.007655974854
3. Określić wrtości współczynnika wnikania ciepła na podstawie obliczeń analitycznych.
		Re > 10000 więc
Lp	Pr	Re	Nu	Alfa obl
1	0.083304443719	10978.2130630592	14.5351804461009	24.6800550608958
2	0.083740420383702	14782.8230084673	18.4802478917593	31.7274093375444
3	0.083740420383702	18823.4091357392	22.4212858869275	38.4934942093427
4	0.083576777599064	23051.2821023258	26.3462102633164	45.0454329977051
5	0.083413316152922	27346.8432211848	30.1819817089339	51.3900113875661
6	0.083304443719	31624.9442306072	33.8858916720577	57.5366556579819
7	0.08314128956901	36046.0903134344	37.5959507284735	63.5700531880076
