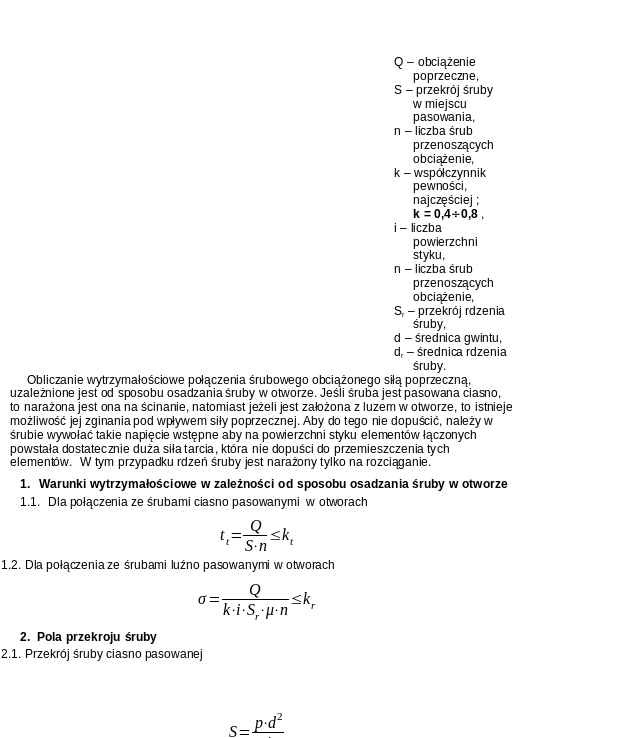

Wzory

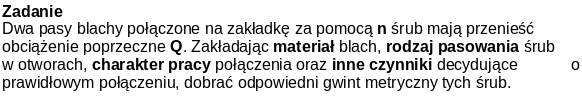

Zadanie
Obliczenia

---

Sheet 1: Rysunek

---

Sheet 2: Wzory

---

Sheet 3: Zadanie

---

Sheet 4: Obliczenia

OBLICZANIE POŁĄCZEŃ GWINTOWYCH OBCIĄŻONYCH

SIŁĄ POPRZECZNĄ

Obliczmy przekroj dla sruby ciasno pasowanej(rys.1)

OBLICZENIA

ŚRUBY CIASNO PASOWANE

Dane wejściowe

1

Uwaga:

Dane dobrano prawidłowo

Obciążenie działające na śruby Q [kN]

15

Liczba śrub w połączeniu n

4

Dane wyściowe

57.6630601509867

Materiał śrub

Wpisać nazwę i znak materiału stal St5

Średnica gwintu

obliczona

wg PN

Naprężenia dop. na ścinanie kt [MPa]

W zalężności od charakteru pracy połączenia wpisać: kt , ktj lub kto wg tablicy 1 zbioru zadań 65

d [mm]

8.57

Dobrać wg tablicy 7 zbioru zadań 10

ŚRUBY LUŹNO PASOWANE

Dane wejściowe

Obciążenie działające na śruby Q [kN]

15

Liczba śrub w połączeniu n

4

Materiał śrub

Wpisać nazwę i znak materiału stal St5

1

Uwaga:

Dane dobrano prawidłowo

Naprężenia dop. na ścinanie kr [MPa]

dop. Na rozciaganie

kr

W zalężności od charakteru pracy połączenia wpisać: kr , krj lub krc wg tablicy 1 zbioru zadań 80

Liczba powierzchni styku i

1

Dane wyjściowe

Współczynnik pewności k

0.6

Średnica rdzenia śruby d3 [mm]

22.30

Współczynnik tarcia m

0.2

Średnica gwintu wg PN d [mm]

30

Obliczenia do zadania drugieg

*obliczamy przekroj dla sruby ciasno spasowanej(rys.2)

390.426969772306
