STEROWNIKI MOCY PRĄDU PRZEMIENNEGO

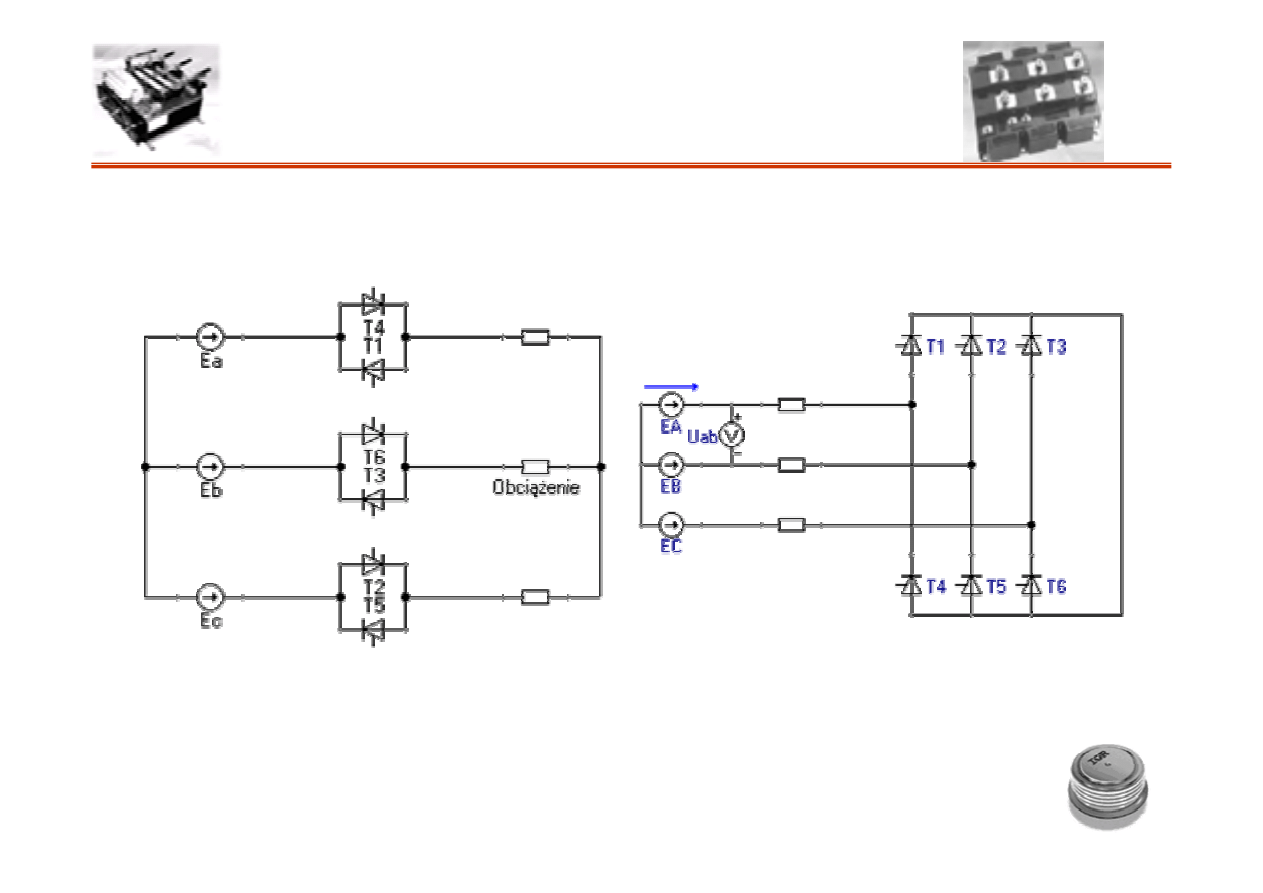

Tyrystorowy sterownik mocy prądu przemiennego

background image

STEROWNIKI MOCY PRĄDU PRZEMIENNEGO

background image

STEROWNIKI MOCY PRĄDU PRZEMIENNEGO

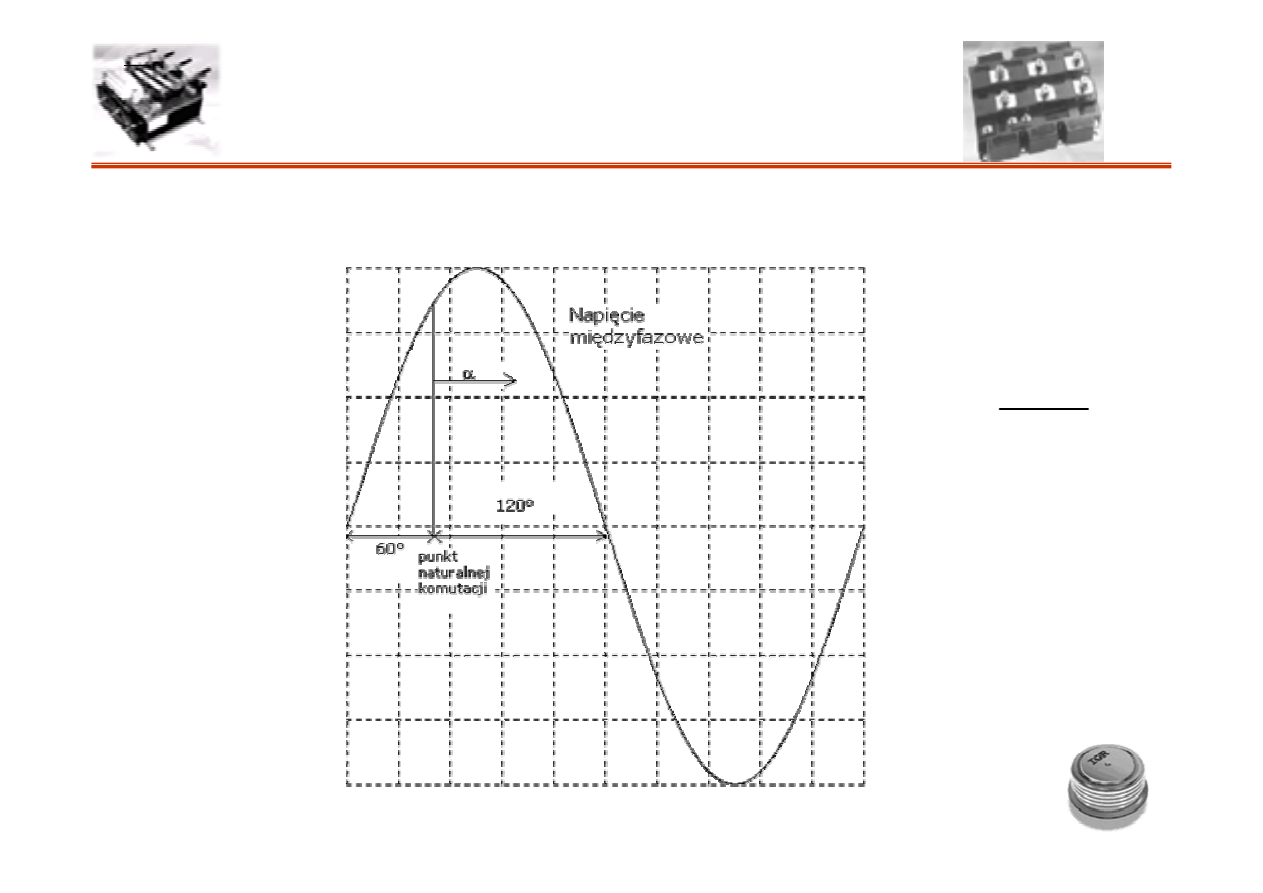

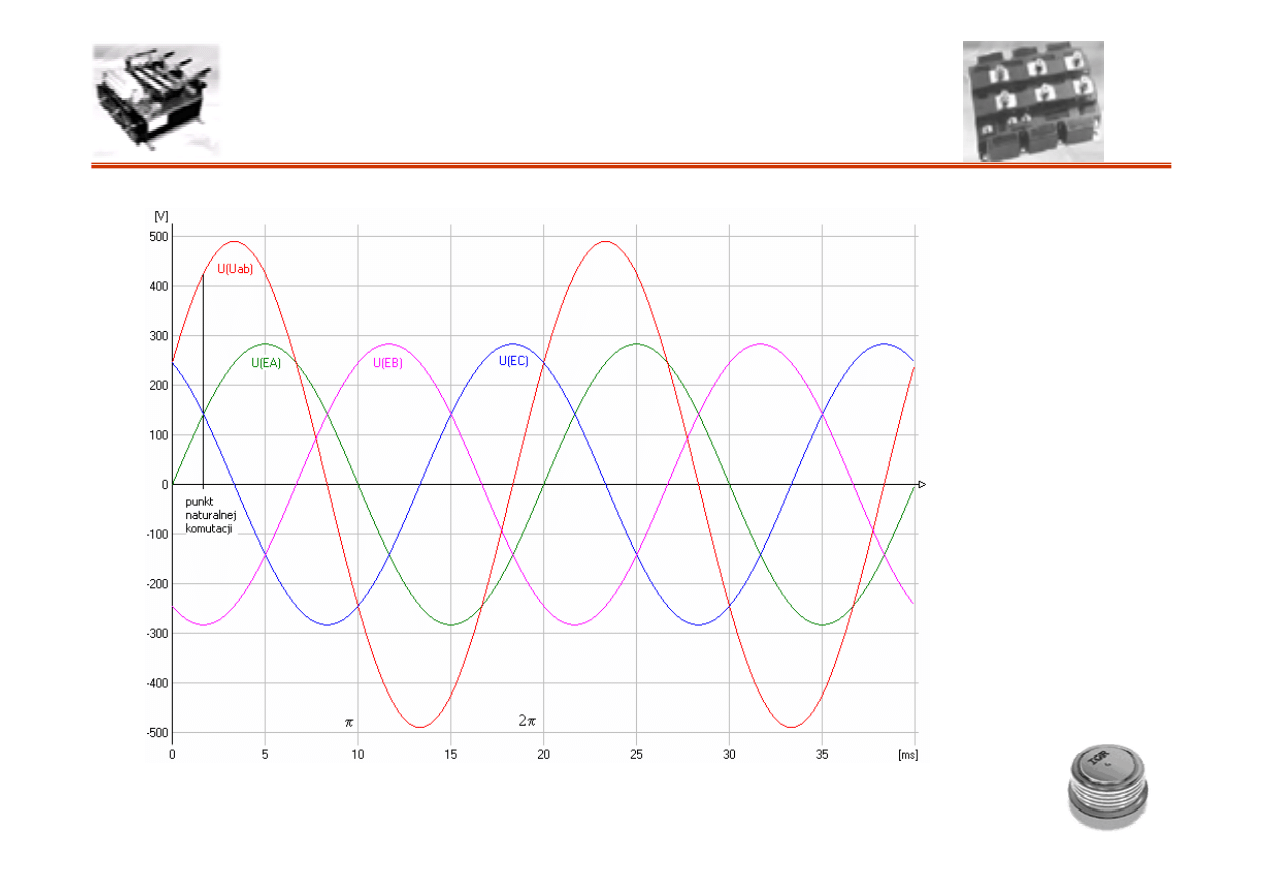

ZAKRES STEROWANIA

3

=

α

3

=

α

background image

STEROWNIKI MOCY PRĄDU PRZEMIENNEGO

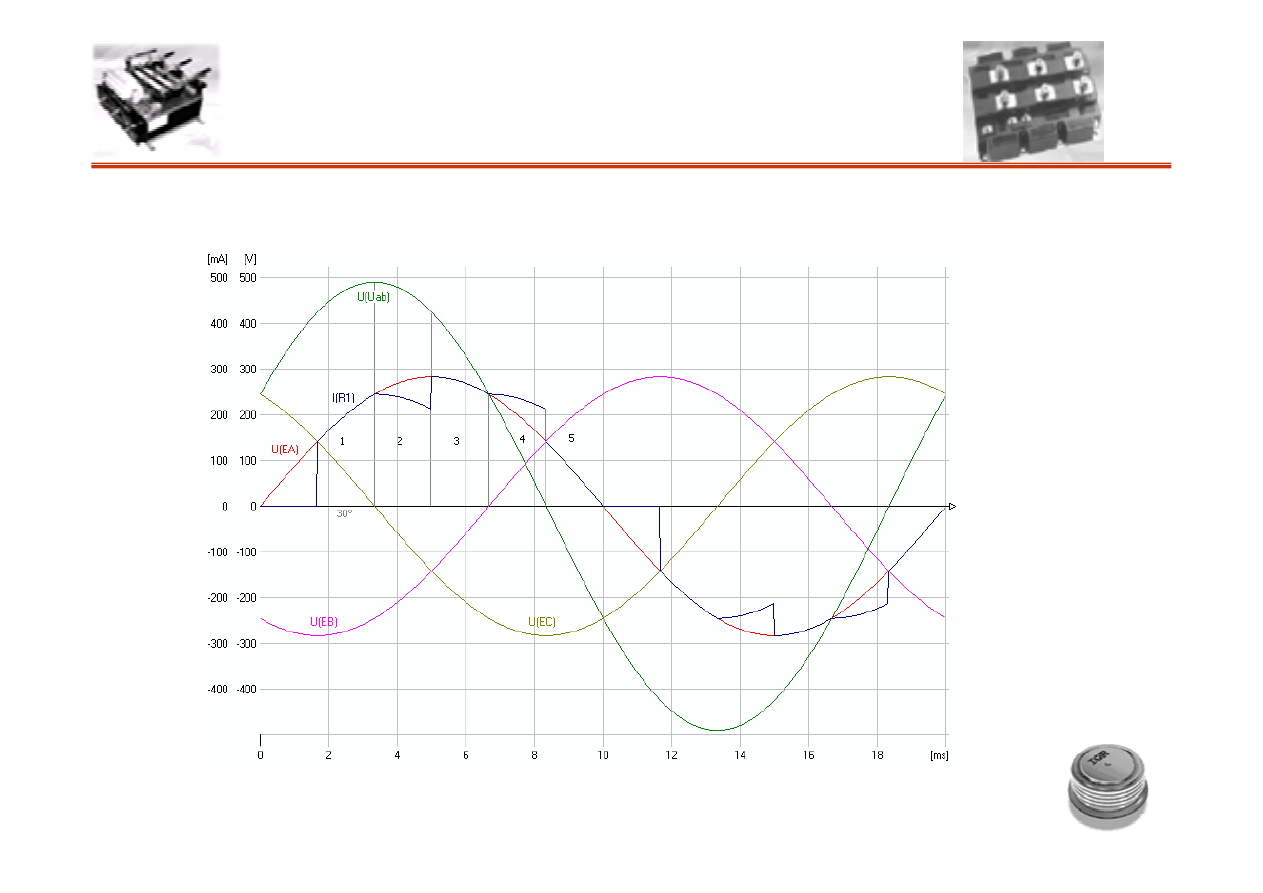

W (1) pierwszych 30° przewodzenia przebieg prądu pokrywa się z wartością
napięcia fazowego - przewodzą tyrystory we wszystkich trzech fazach (1,6,5).

PRZEDZIAŁY PRACY

W (2) drugich 30° prąd zmienia się zgodnie z napięciem międzyfazowym
- przewodzą tyrystory w dwóch fazach (1,6, przestał przewodzić tyr. w fazie C)

Przedział (3) jest analogiczny do pierwszego (1) do przewodzenia wchodzi drugi
tyrystor fazy C - znów włączone są wszystkie fazy

background image

STEROWNIKI MOCY PRĄDU PRZEMIENNEGO

- w każdym półokresie napięcia wyjściowego przewodzą tyrystory

dwóch lub trzech faz (przewodzenie pod wpływem zarówno
napięć fazowych jak i międzyfazowych).

PRZEDZIAŁY PRACY

6

0

Π

<

α

6

0

Π

<

α

6

0

Π

<

α

3

6

Π

<

Π

α

- prąd płynie jednocześnie tylko w dwóch fazach
(przewodzenie pod wpływem napięć międzyfazowych).

Prąd odbiornika ma charakter ciągły.

3

2

3

Π

<

Π

α

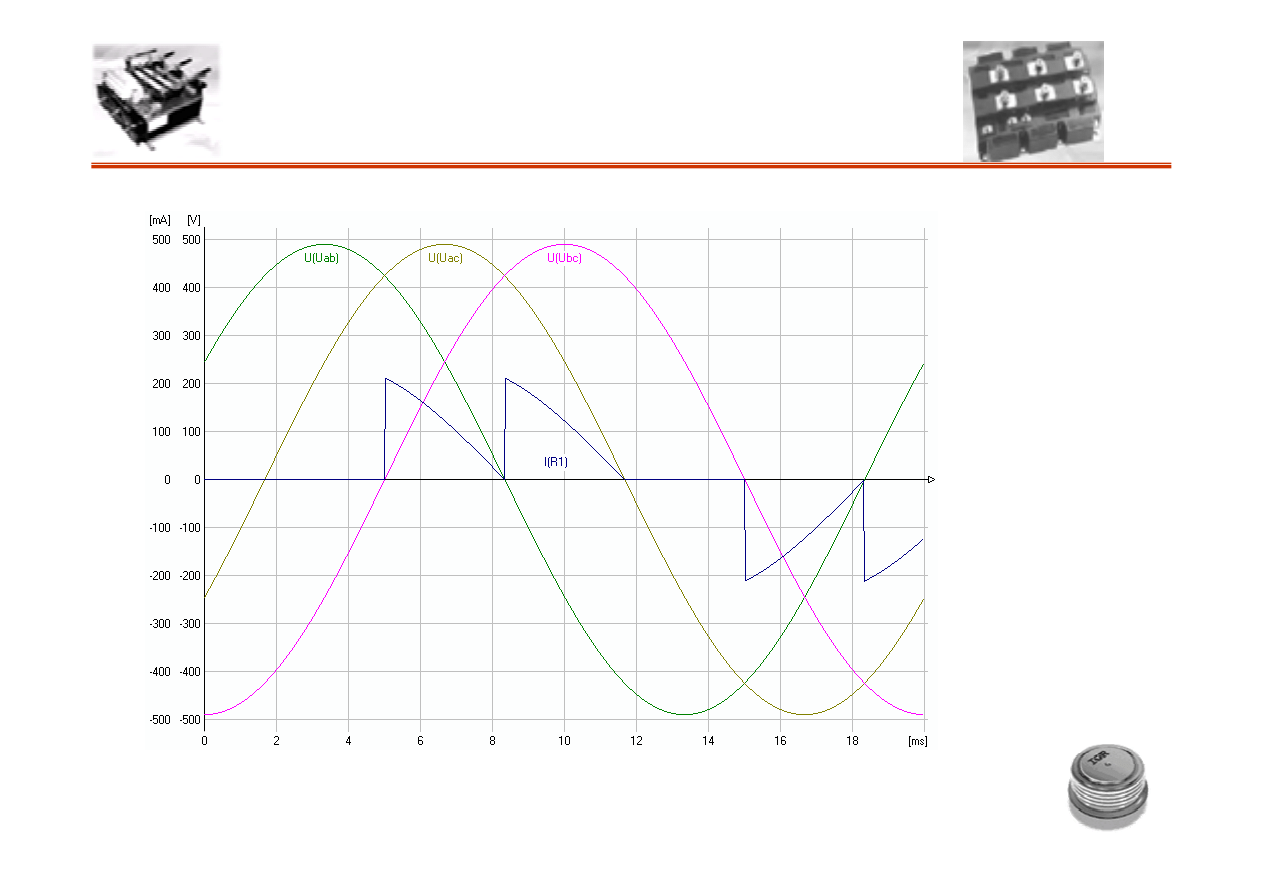

- prąd płynie jednocześnie tylko przez dwie fazy odbiornika

lub nie płynie w ogóle (prąd jest przerywany

background image

STEROWNIKI MOCY PRĄDU PRZEMIENNEGO

PRZEDZIAŁY PRACY

α = 0

background image

STEROWNIKI MOCY PRĄDU PRZEMIENNEGO

background image

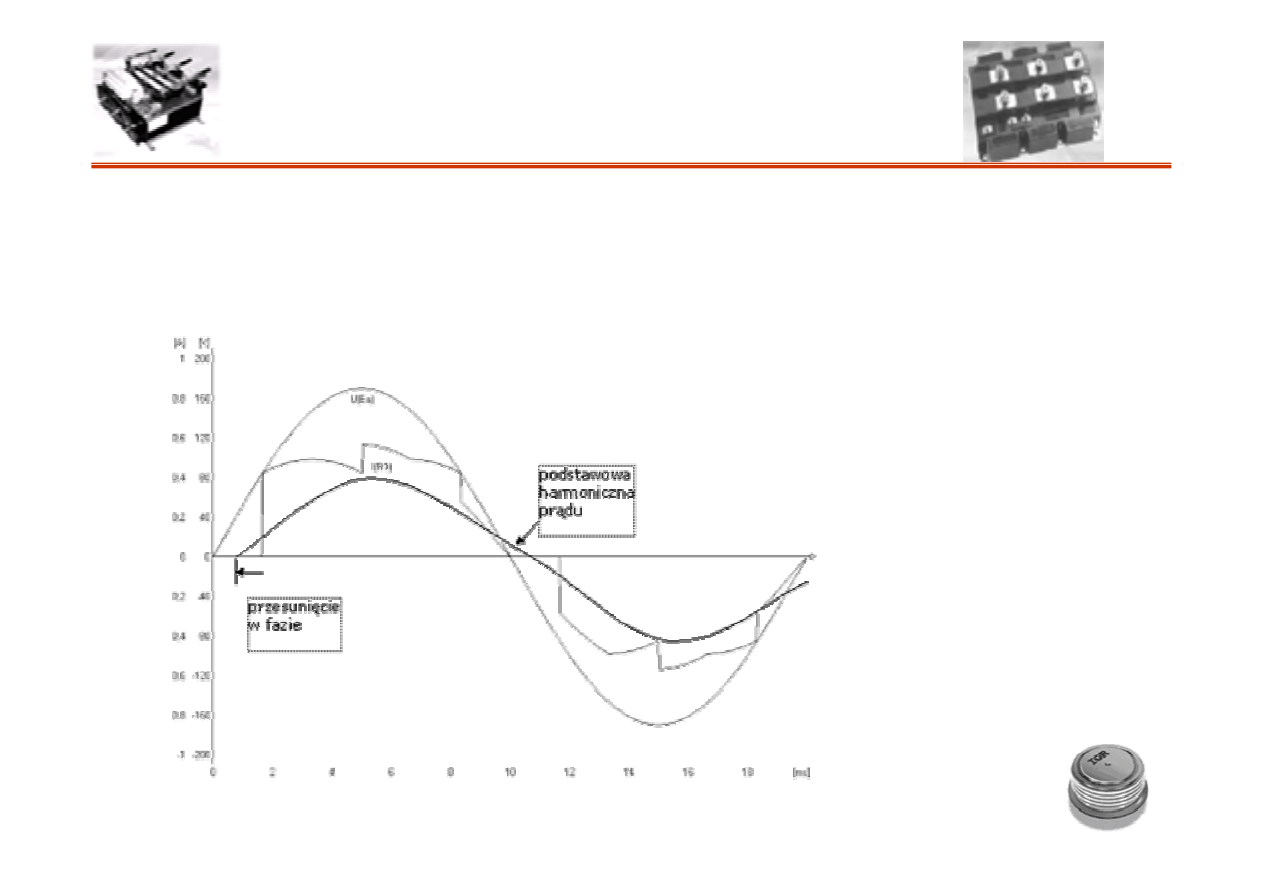

WADY STEROWNIKA MOCY

STEROWNIKI MOCY PRĄDU PRZEMIENNEGO

- powstawanie wyższych harmonicznych.

Podobnie jak w prostownikach są to: 5, 7, 11, 13 ...

- pobór mocy biernej przez sterownik.

background image

STEROWNIKI MOCY PRĄDU PRZEMIENNEGO

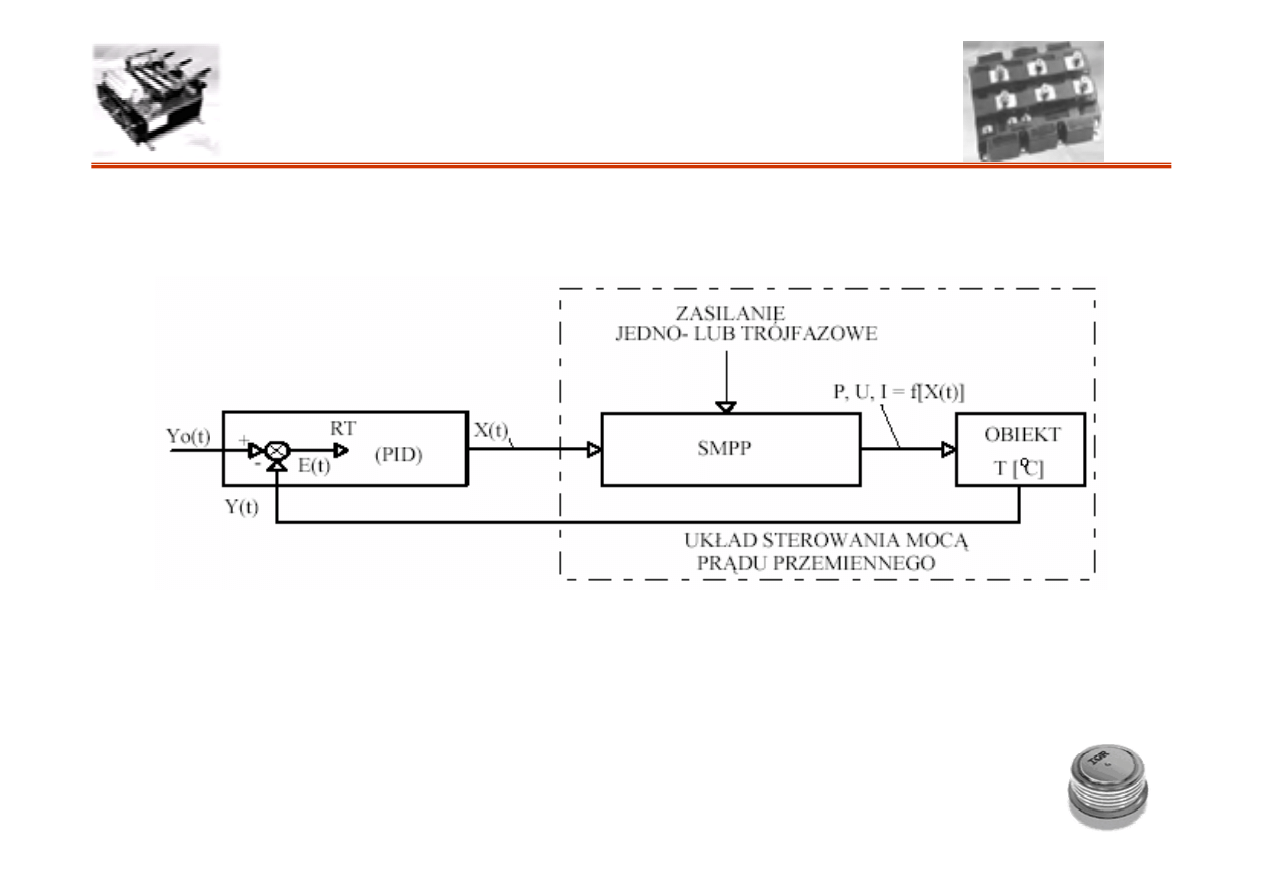

Schemat blokowy układu automatycznej regulacji temperatury
RT - regulator temperatury, SMPP - sterownik mocy prądu przemiennego

ZASTOSOWANIA

background image

STEROWNIKI MOCY PRĄDU PRZEMIENNEGO

ZASTOSOWANIA

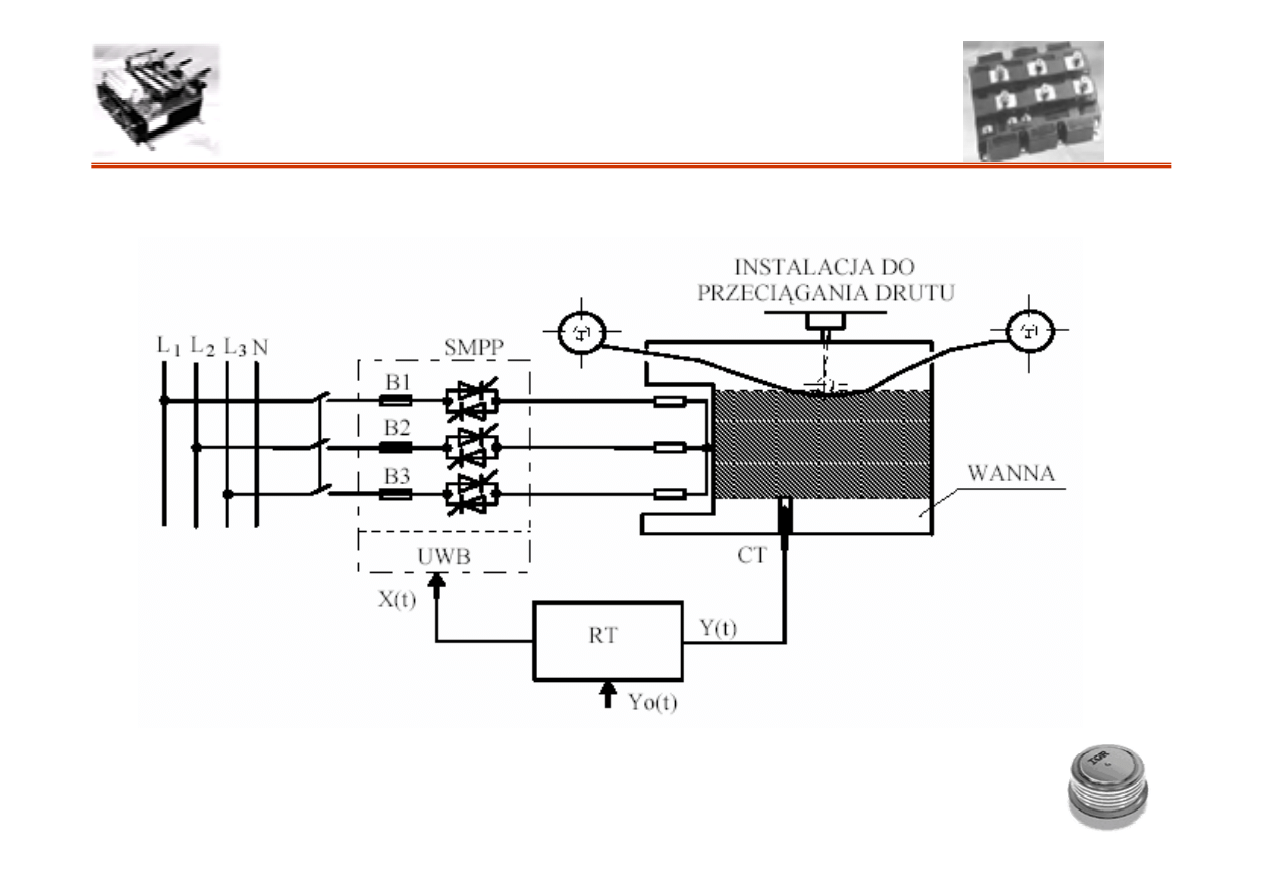

Schemat blokowy układu automatycznej regulacji temperatury z tyrystorowym
SMPP w urządzeniu do cynkowania drutu metodą przeciągania

background image

STEROWNIKI MOCY PRĄDU PRZEMIENNEGO

ZASTOSOWANIA

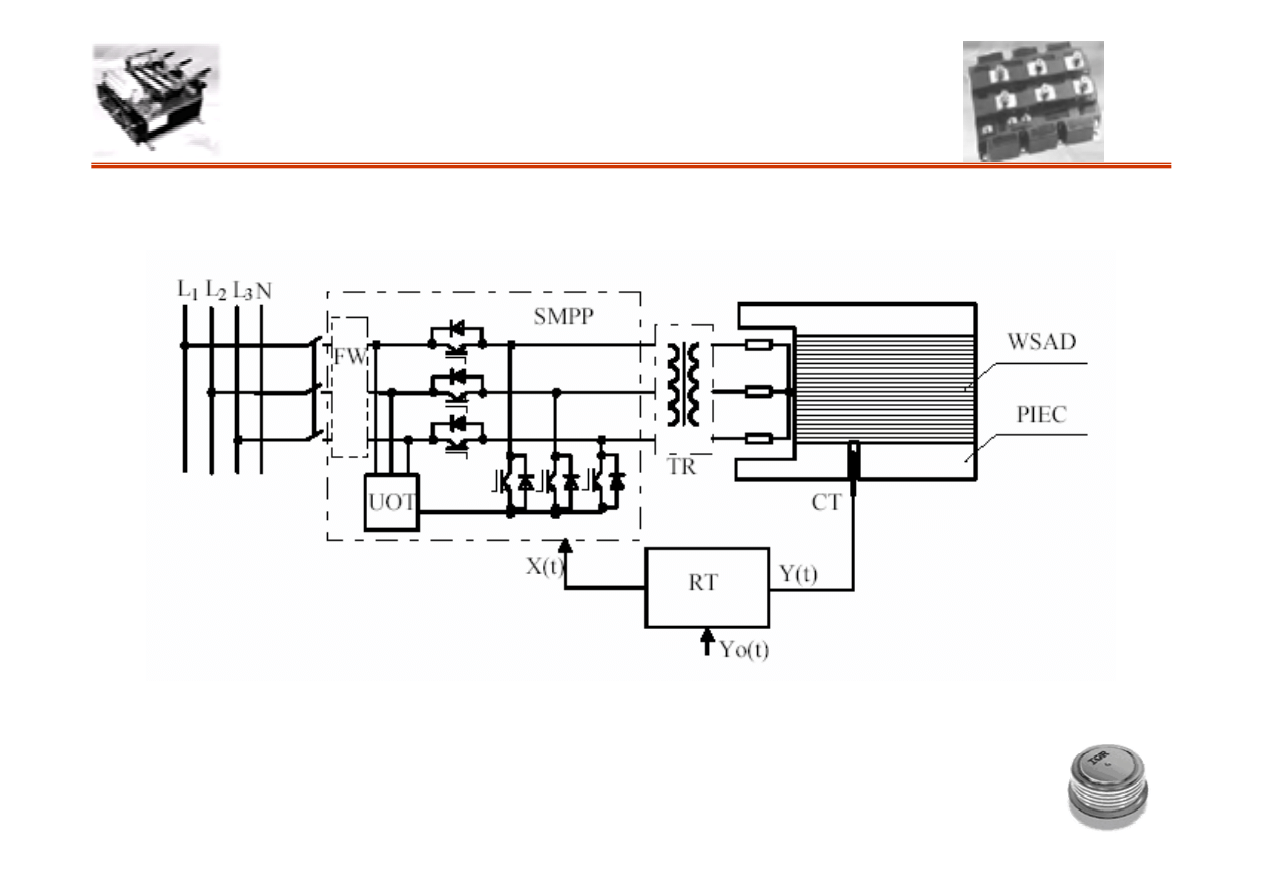

Schemat blokowy układu automatycznej regulacji temperatury z impulsowym
jednobiegunowym SMPP w urządzeniu do obróbki termicznej blach
transformatorowych

background image

STEROWNIKI MOCY PRĄDU PRZEMIENNEGO

ZASTOSOWANIA

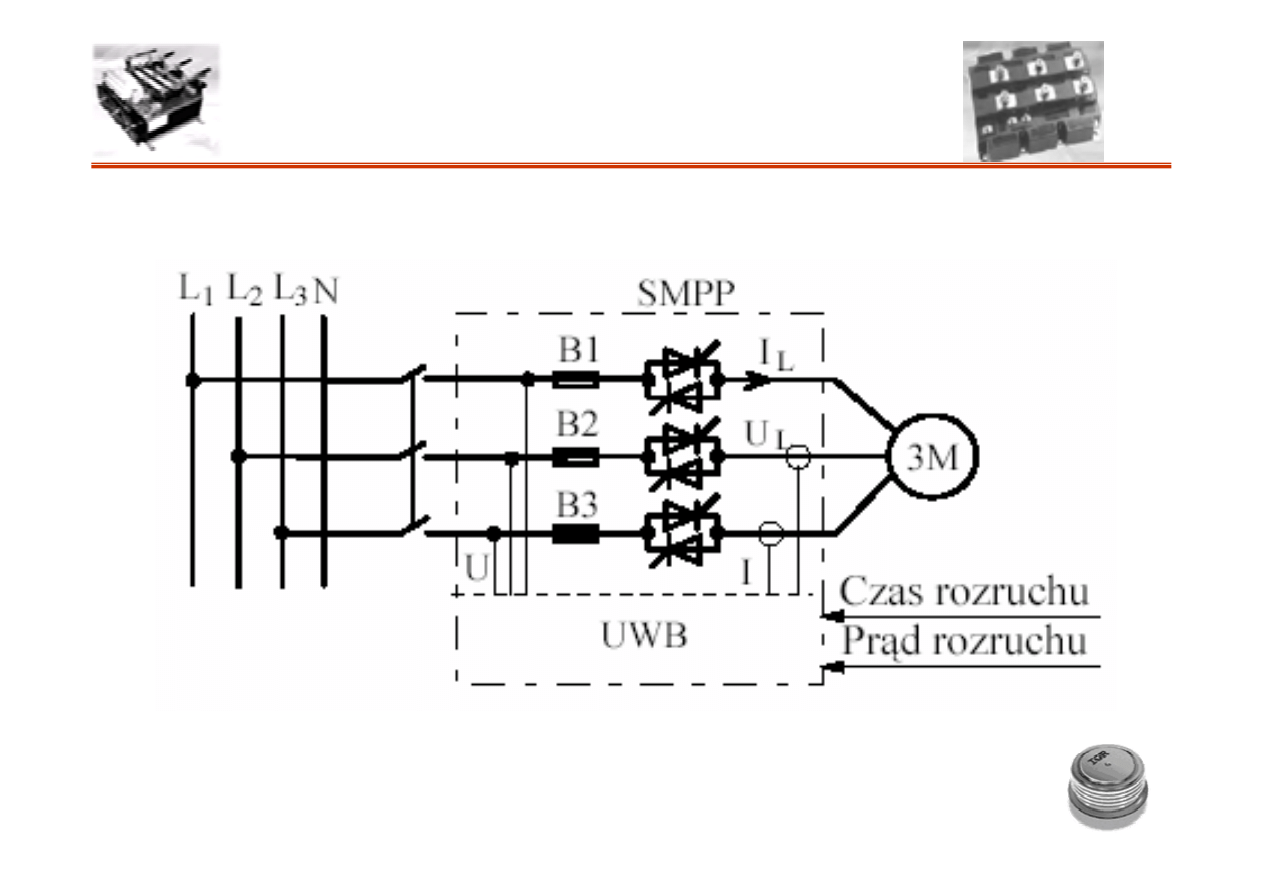

Układ rozruchowy silnika indukcyjnego klatkowego z tyrystorowym SMPP

background image

STEROWNIKI MOCY PRĄDU PRZEMIENNEGO

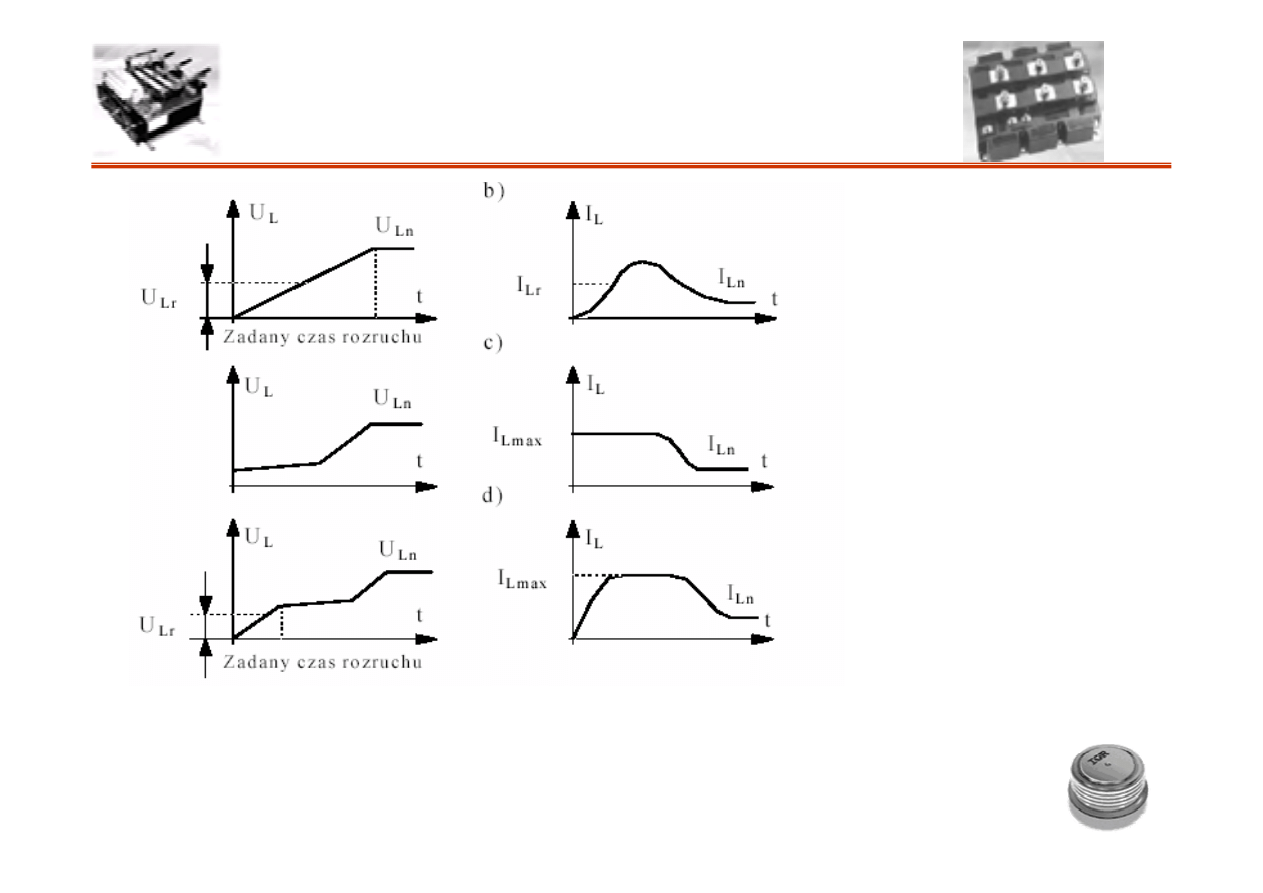

b) rozruch z nastawianiem

czasu narastania napięcia
fazowego stojana

c) rozruch przy

stałowartościowym
ograniczeniu prądu stojana

d) rozruch z nastawianiem czasu narastania napięcia fazowego stojana

z dodatkowym ograniczaniem prądu rozruchu

background image

STEROWNIKI MOCY PRĄDU PRZEMIENNEGO

ZASTOSOWANIA

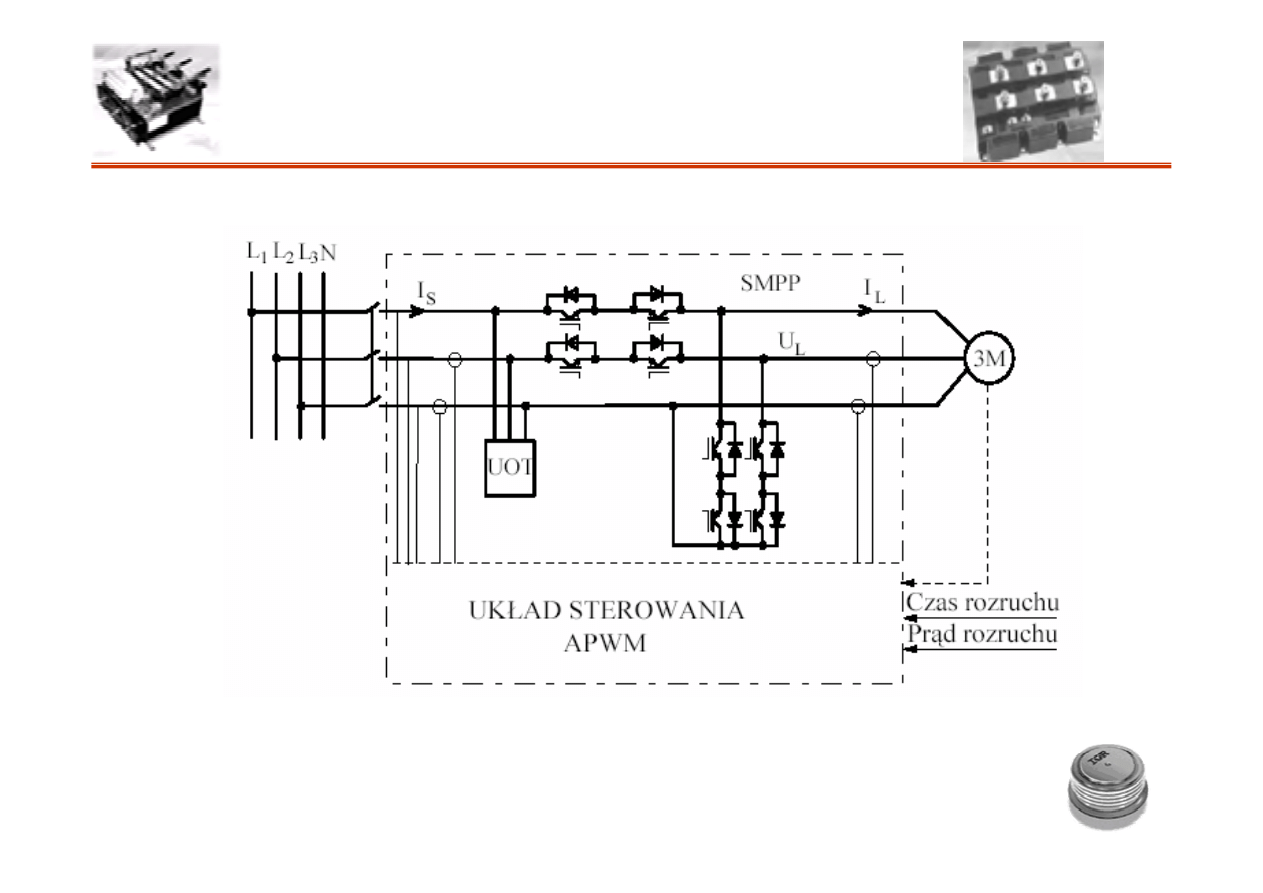

Układ rozruchowy z impulsowym jednobiegunowym SMPP ze sterowaniem
typu APWM w układzie napędowym z silnikiem indukcyjnym klatkowym

background image

STEROWNIKI MOCY PRĄDU PRZEMIENNEGO

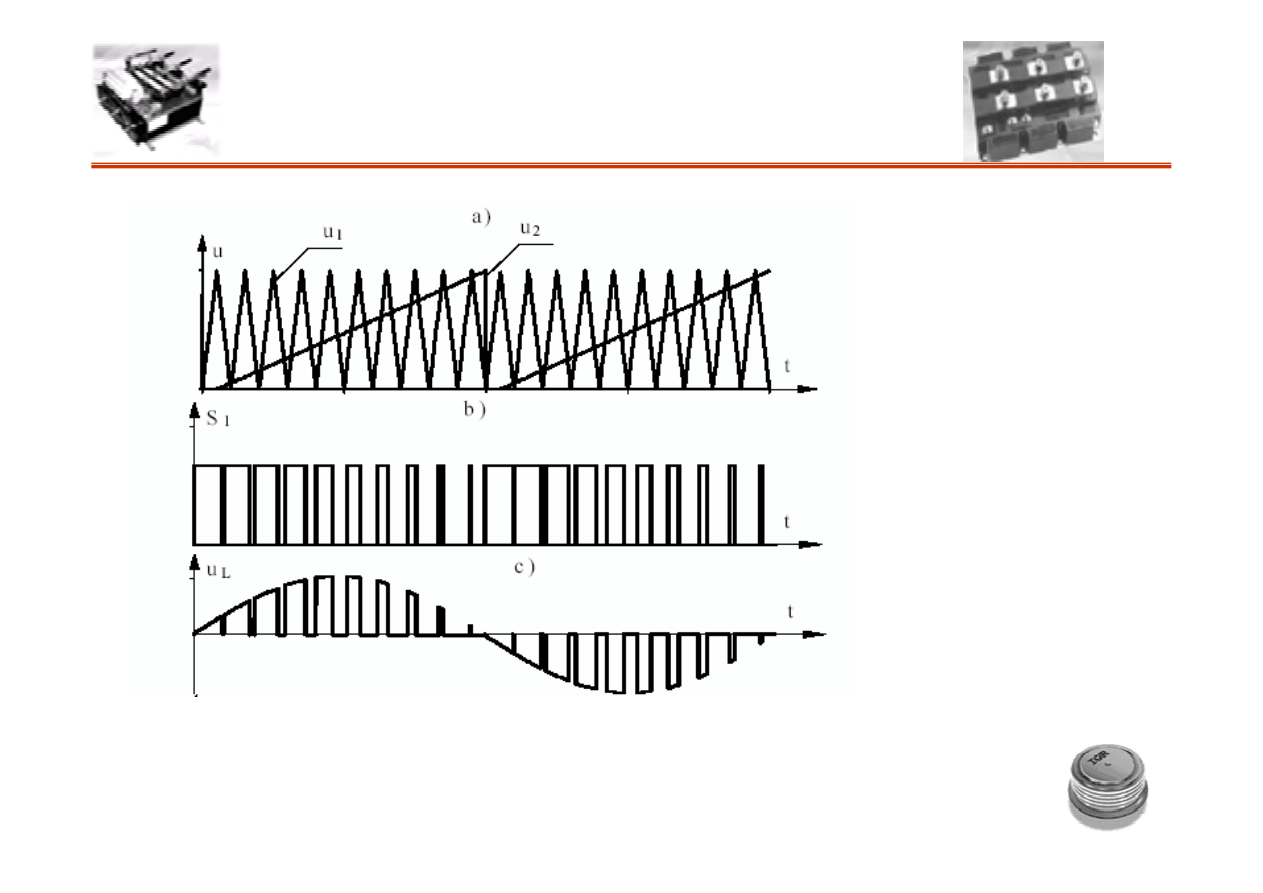

a) sygnały modulatora,

b) sygnał sterujący

łącznikami źródła,

c) Sygnał napięcia
fazowego uzwojenia
stojana

background image

STEROWNIKI MOCY PRĄDU PRZEMIENNEGO

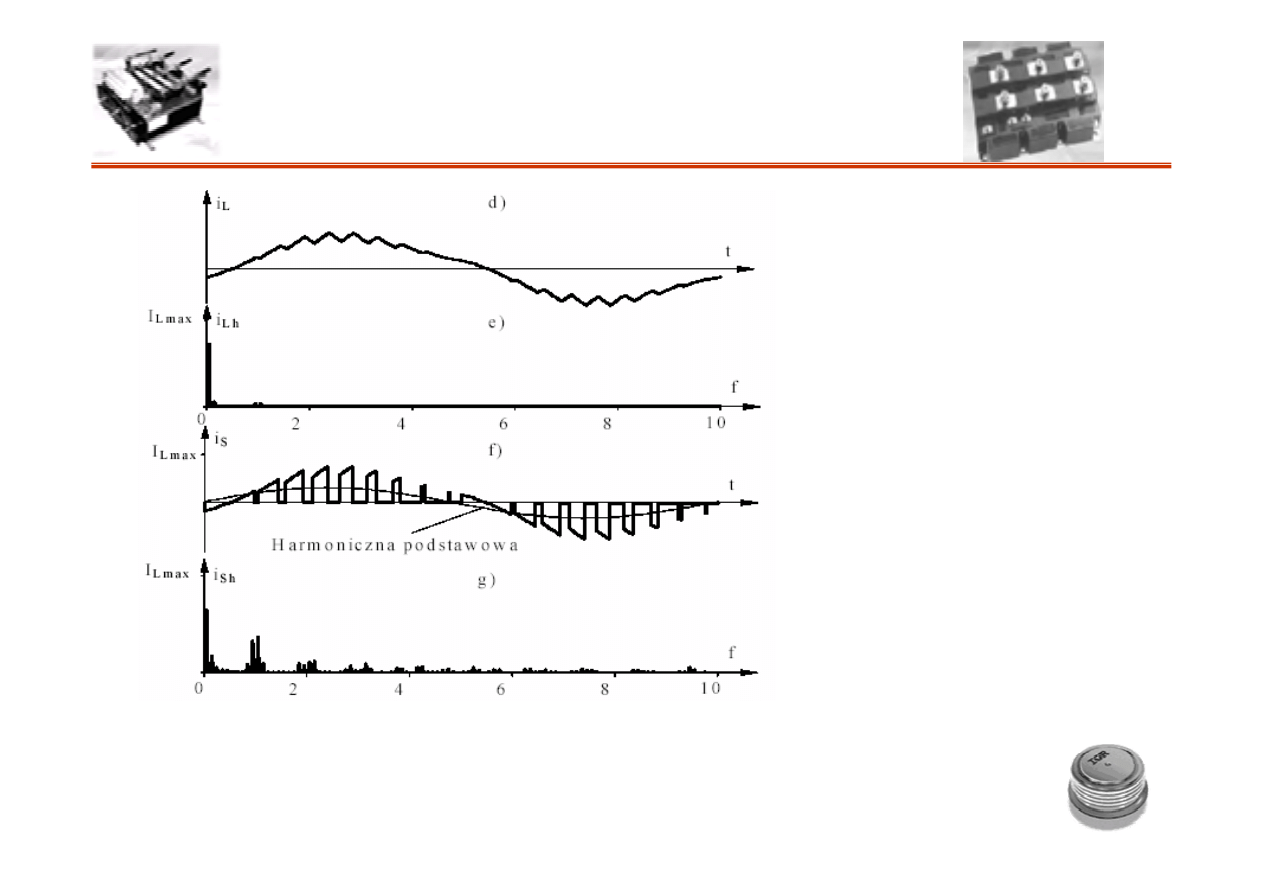

d) sygnał prądu fazowego

stojana,

e) widmo prądu fazowego

stojana

f) sygnał prądu fazowego

źródła

g) widmo prądu fazowego

źródła

background image

STEROWNIKI MOCY PRĄDU PRZEMIENNEGO

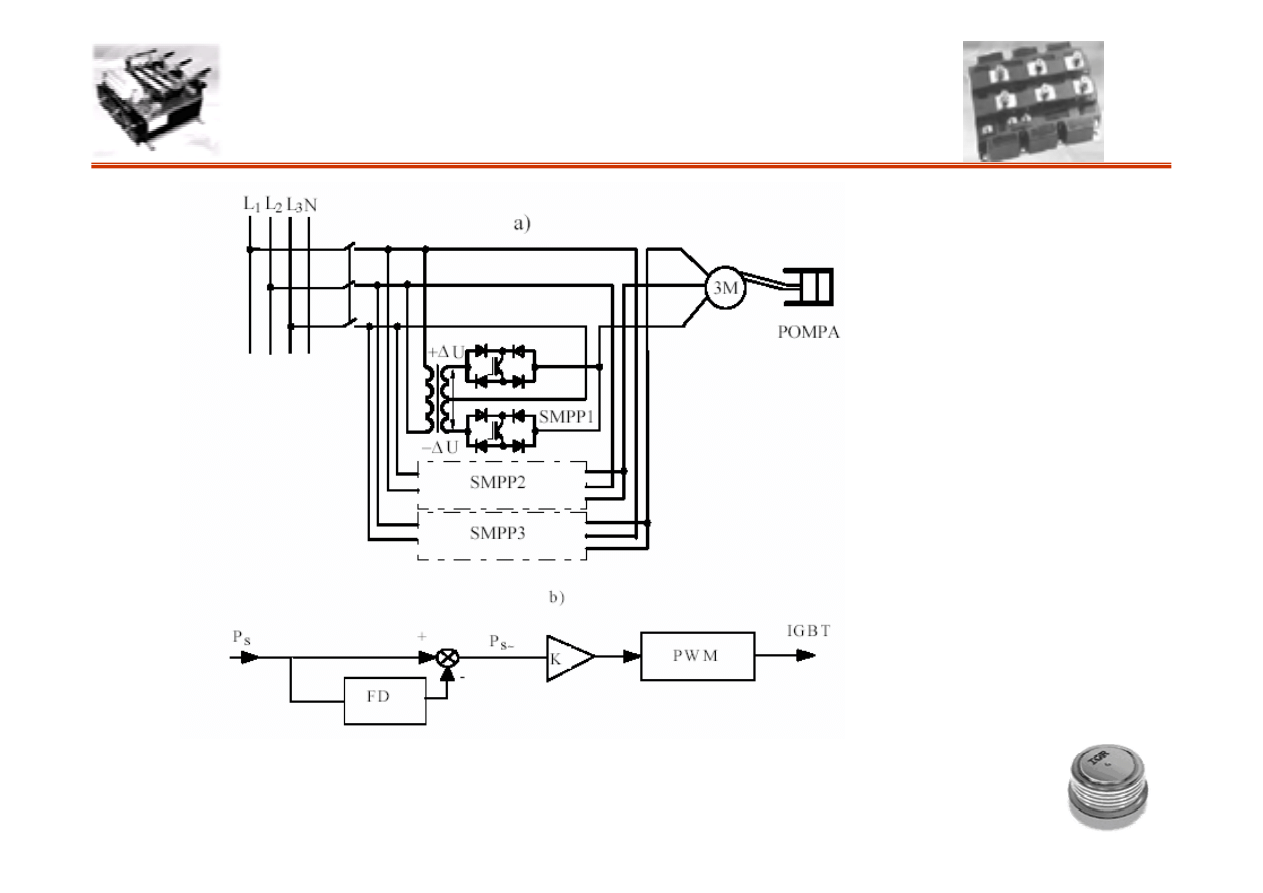

Układ napędowy z impulsowym dwubiegunowym SMPP do zmniejszania
wahań mocy czynnej na zaciskach źródła

ZASTOSOWANIA

background image

STEROWNIKI MOCY PRĄDU PRZEMIENNEGO

ZASTOSOWANIA

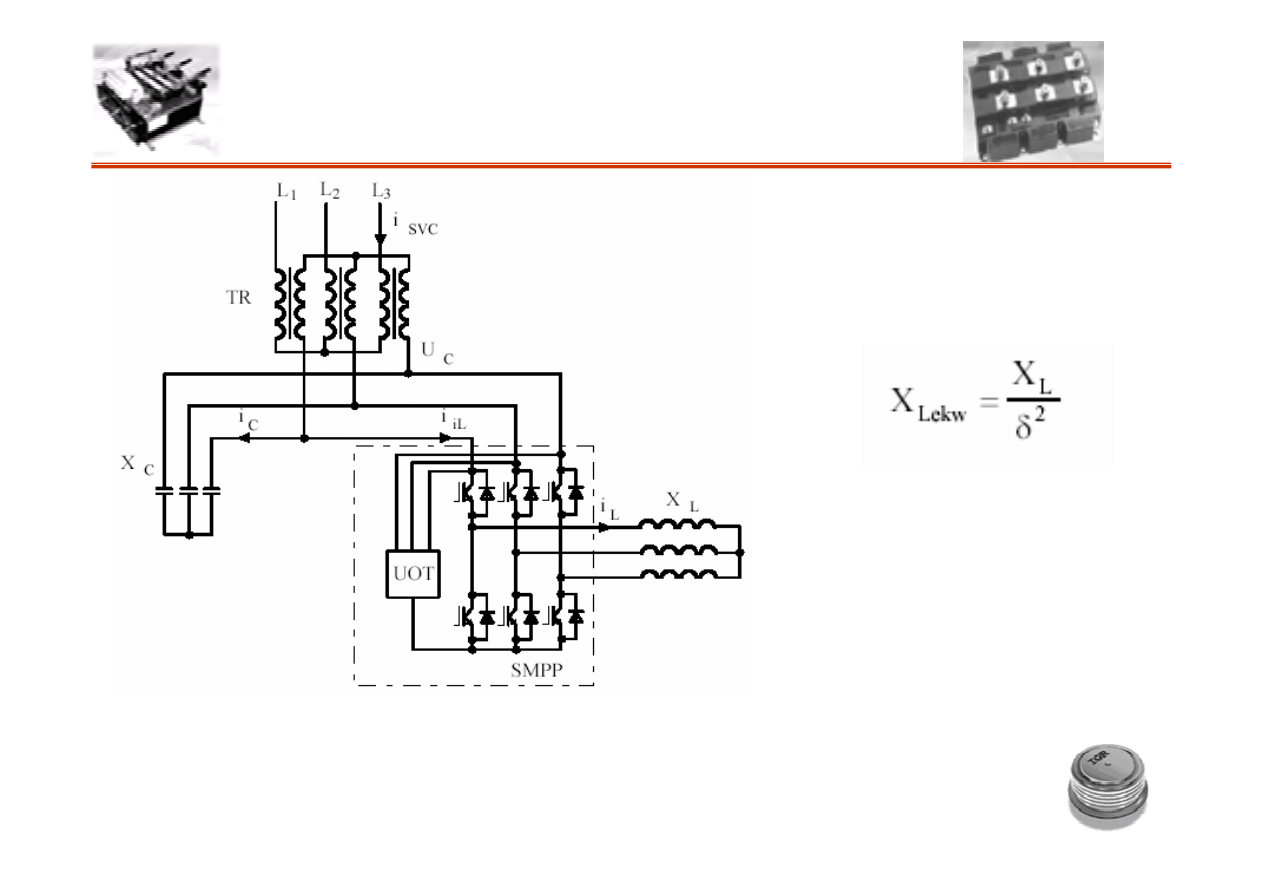

Statyczny kompensator mocy przesunięcia z impulsowym jednobiegunowym
SMPP do sterowania reaktancji indukcyjnej

background image

STEROWNIKI MOCY PRĄDU PRZEMIENNEGO

ZASTOSOWANIA

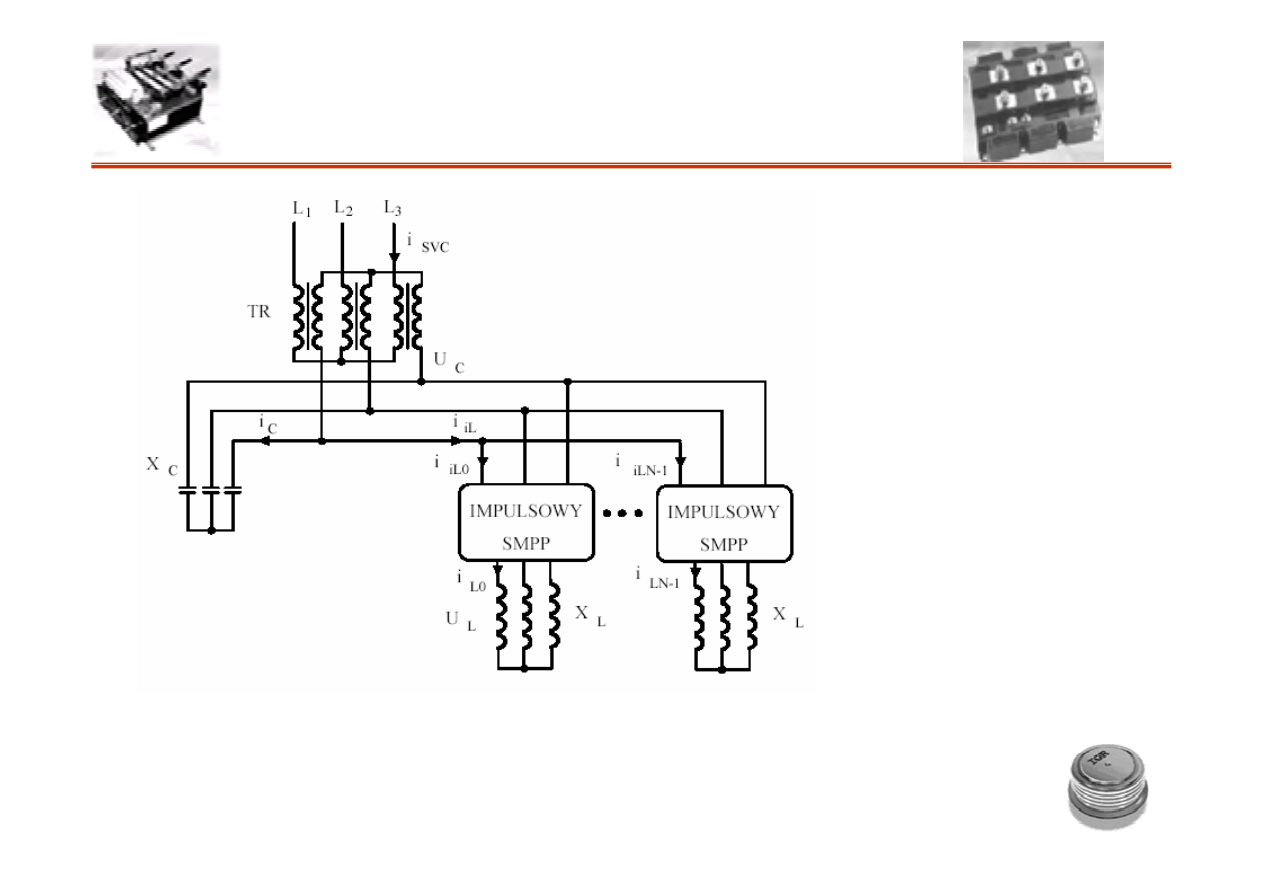

Statyczny kompensator mocy przesunięcia z wielomodułowym impulsowym
jednobiegunowym SMPP do sterowania reaktancji indukcyjnej

background image

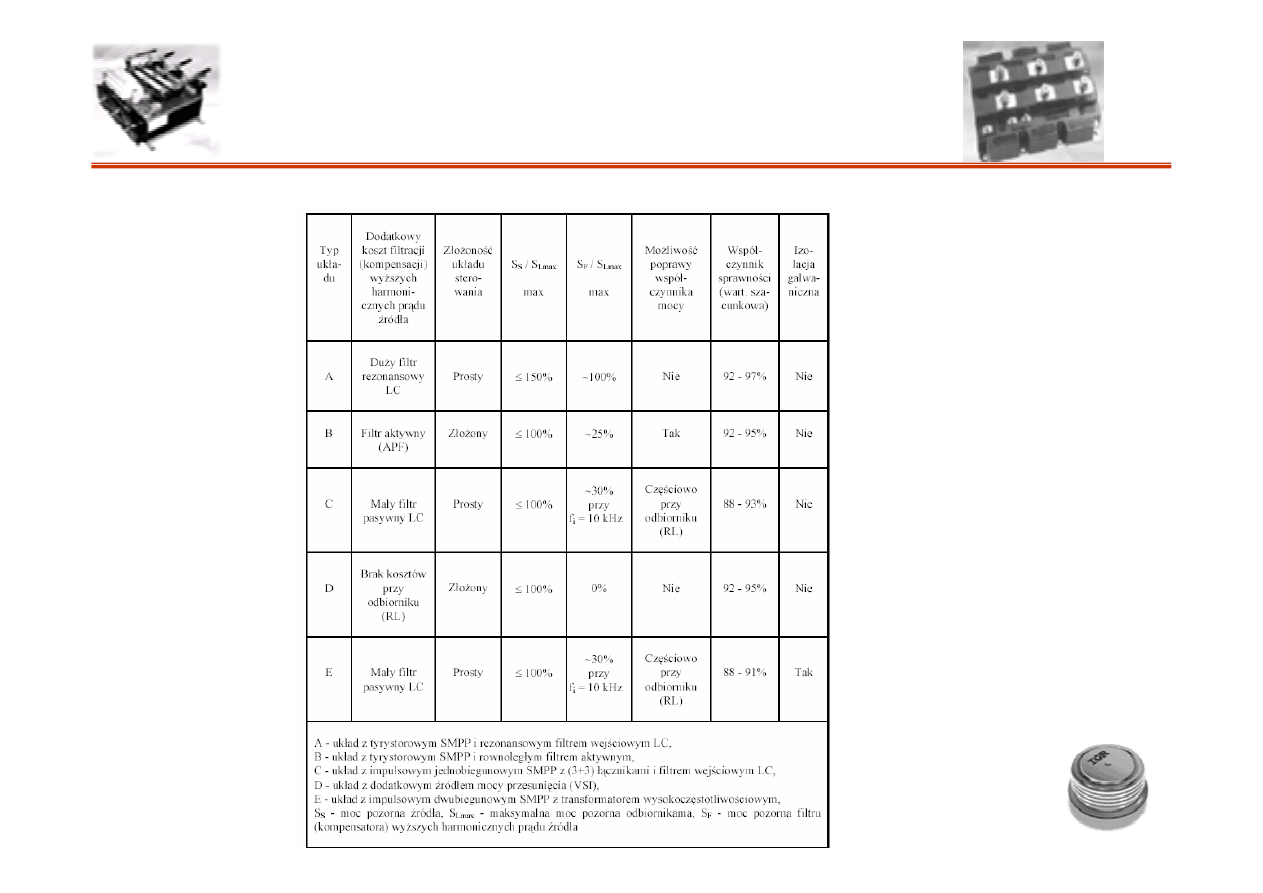

OGÓLNA CHARAKTERYSTYKA UKŁADÓW STEROWANIA MOCĄ PRĄDU

STEROWNIKI MOCY PRĄDU PRZEMIENNEGO
