Wymontowanie i zamontowanie wałka rozrządu

background image

Wymontowanie i zamontowanie wałka
rozrządu

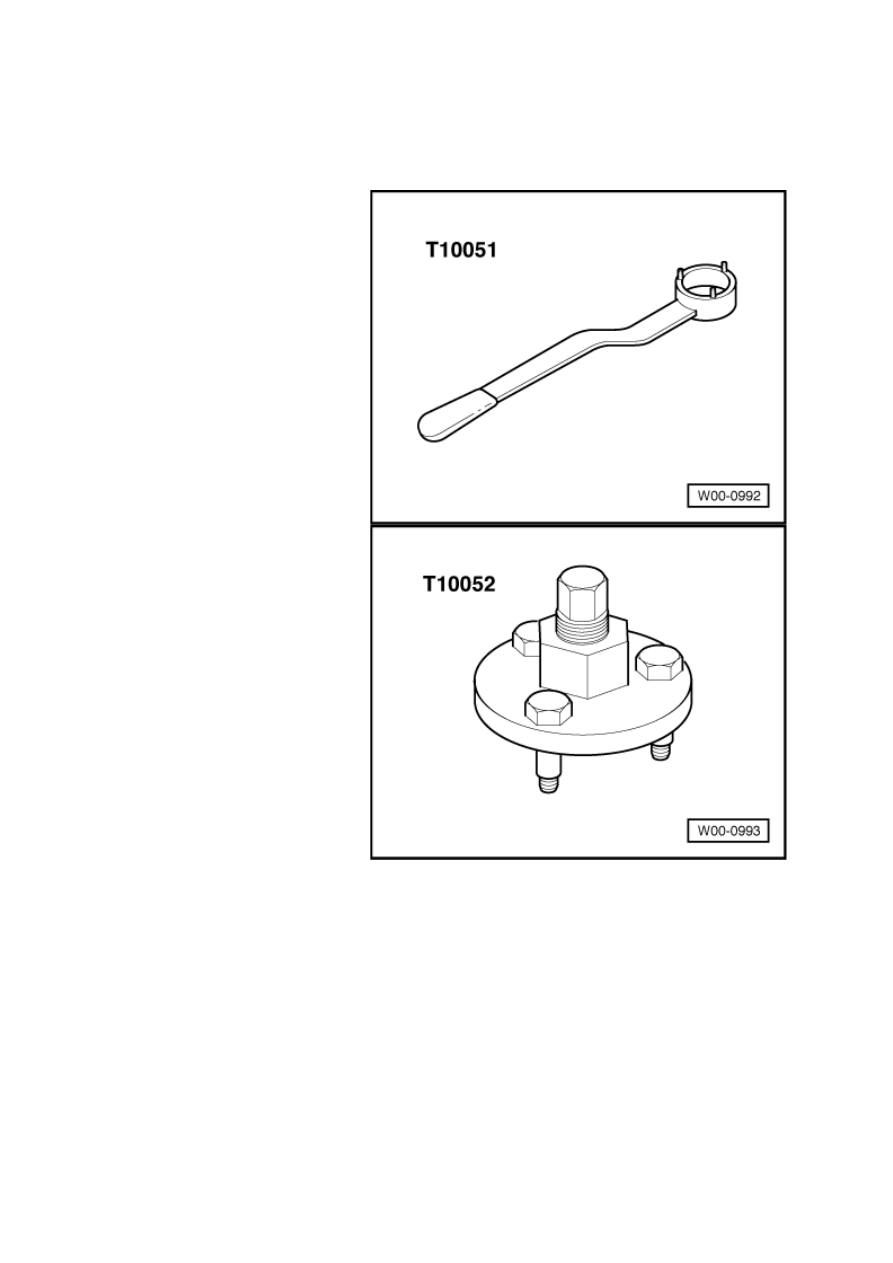

Niezbędne narzędzia specjalne, testery i urządzenia
pomiarowe oraz wyposażenie

Wspornik -T10051-

Ściągacz -T10052-

Środek uszczelniający

→ Katalog

części ETKA

background image

Wymontowanie

Głowica silnika jest zamontowana.

Poprzeczny pas nadwozia w
położeniu serwisowym

→ Rozdział

.

Wymontować pasek zębaty:
samochody z hydraulicznie
amortyzowaną rolką napinającą

→ Rozdział

, samochody z rolką

napinającą z amortyzatorem
ciernym

→ Rozdział

.

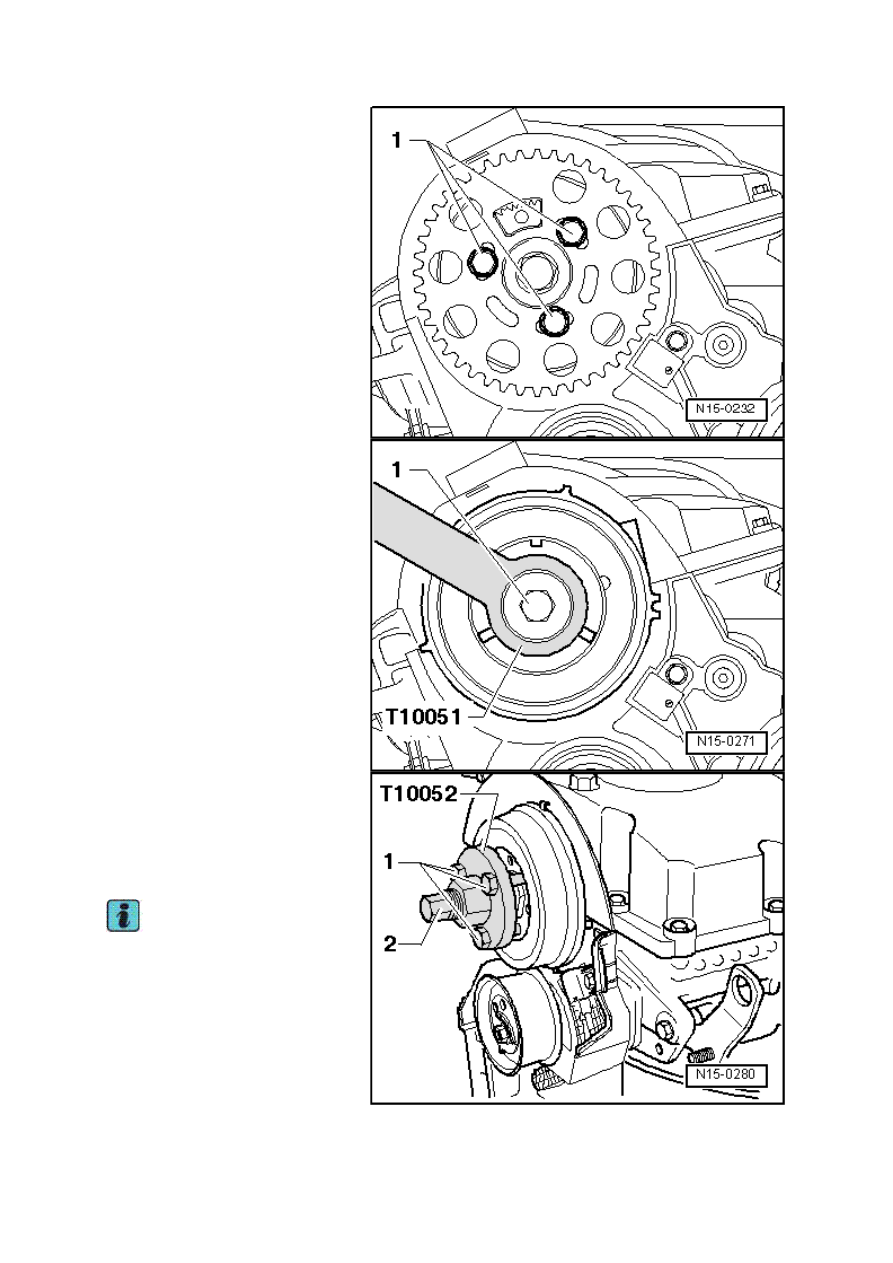

Wykręcić śruby -1- koła wałka
rozrządu.

– Zdjąć koło wałka rozrządu z piasty.

Poluzować śrubę mocującą -1-
piasty. Do tego celu użyć
wspornika -T10051-.

Następnie wykręcić śrubę o ok. 2
obroty.

Umieścić ściągacz -T10052- i
dopasować go do otworów piasty.

– Wkręcić śruby -1- w piastę.

Naprężyć piastę poprzez
równomierne dokręcanie śruby
centralnej -2-

, aż piasta odłączy się

od stożka wałka rozrządu.

Wskazówka

Przytrzymać ściągacz za pomocą
klucza do śrub SW 30.

Zdjąć piastę ze stożka wałka
rozrządu.

Wymontować osłonę głowicy
silnika

→ Rozdział

.

background image

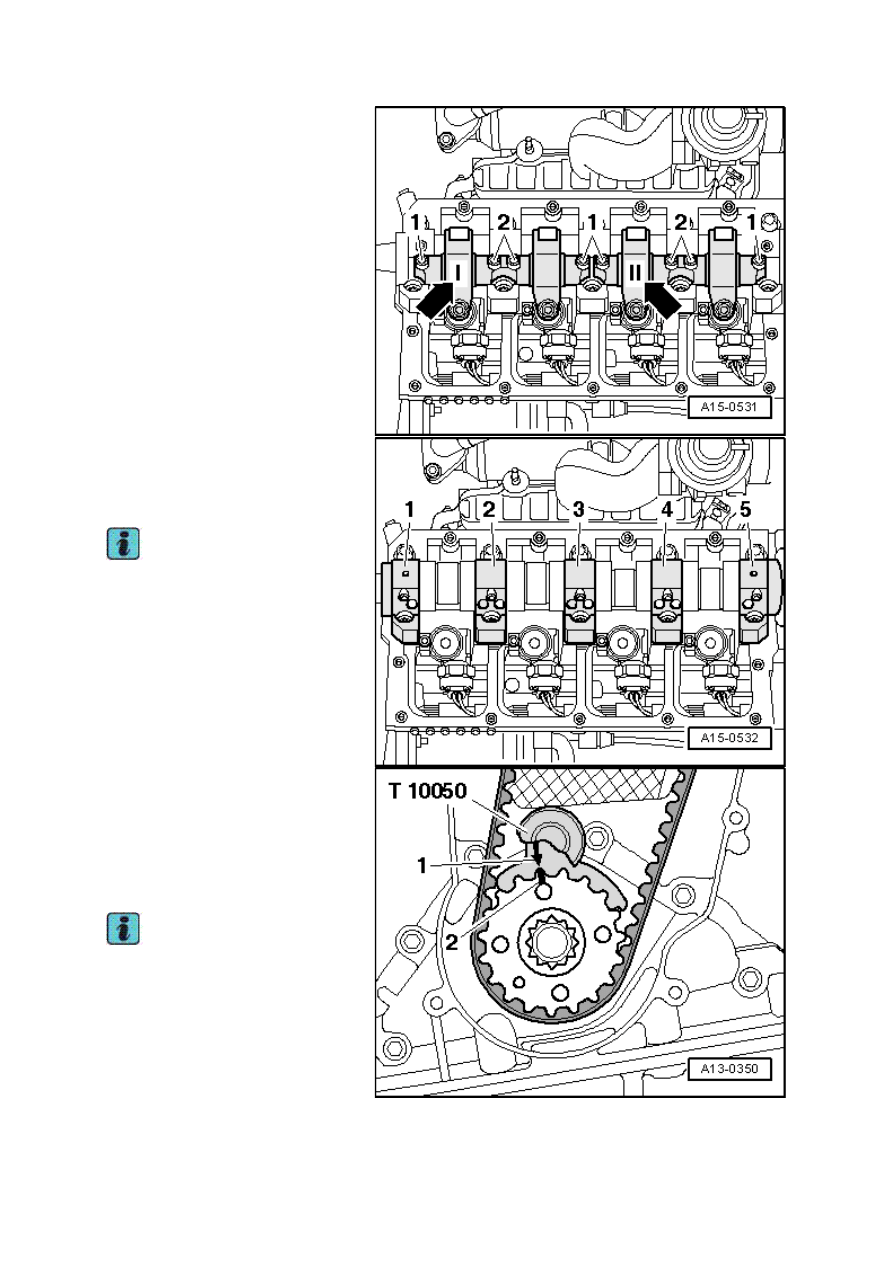

Oznaczyć osie dźwigienek
zaworowych za pomocą
wodoodpornego pisaka, w celu
zapobieżenia zamianie miejsc
zamontowania, a tym samym
uniknięcia nastawów
podstawowych zespołów
pompowtryskiwaczy -

patrz strzałki-.

Poluzować na obydwu osiach
dźwigienek zaworowych, najpierw
zewnętrzne śruby -1-, a następnie
wewnętrzne śruby -2-.

Wyjąć osie dźwigienek
zaworowych.

Wymontować pompę podwójną

→Układ zasilania paliwem - silniki
wysokoprężne; Gr.napraw20

.

Wymontować najpierw pokrywy
łożysk -1-, -3- i -5-.

Następnie poluzować pokrywę
łożyska -2- i -4- na przemian po
przekątnej.

Wsk

azówka

Zwracać uwagę, aby nie doszło do
zamiany miejsc zamontowania
panewek łożysk wałka rozrządu.

Oznaczyć przynależność panewek
łożysk wałków rozrządu na
odwrocie za pomocą
wodoodpornego pisaka.

– Wyjąć wałek rozrządu.

Zamontowanie
Zamontowanie przebiega w odwrotnej
kolejności, przestrzegać przy tym
następujących punktów:

Koło paska zębatego wału
korbowego zablokowane za
pomocą blokady wału korbowego -
T10050-

w położeniu GZP.

Wskazówka

Zwracać uwagę, aby nie doszło do
zamiany miejsc zamontowania
używanych panewek wałka
rozrządu (zwrócić uwagę na
oznaczenie).

Podczas zamontowania wałka
rozrządu zwracać uwagę na
prawidłowe zamocowanie
wypustów mocujących panewek
łożyskowych w pokrywach łożysk i
w głowicy silnika.

background image

Naoliwić powierzchnie robocze
wałka rozrządu.

Ustawić wałek rozrządu w
położeniu GZP:

Podczas montażu wałka rozrządu,
krzywki pierwszego cylindra muszą
być skierowane w górę -patrz
strzałki-.

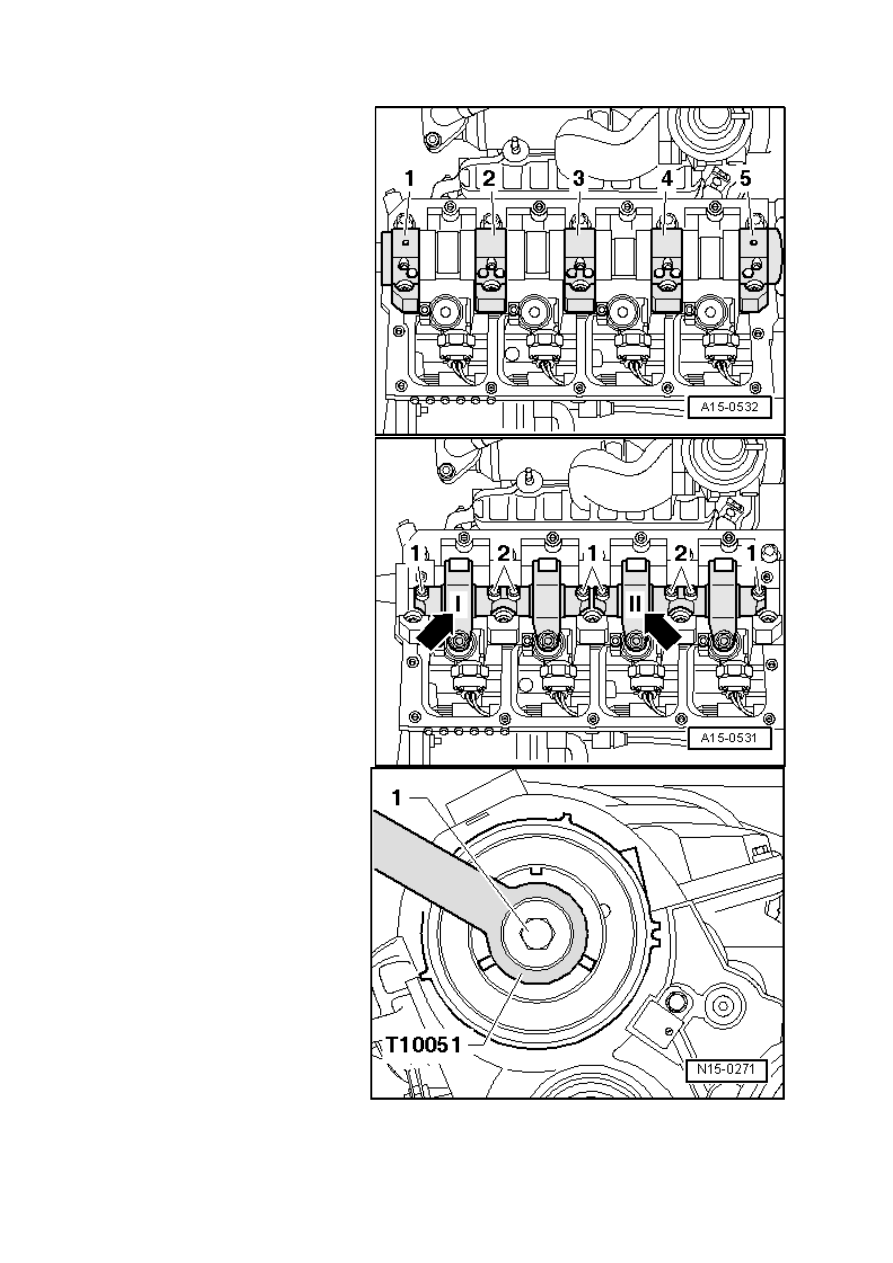

Dokręcić pokrywę łożyska -2- i -4-
na przemian po przekątnej.

Nanieść na powierzchnie pokrywy
łożyska 1 i 5 równomiernie cienką
warstwę środka uszczelniającego -
1-

; Środek uszczelniający

→ Katalog części ETKA

.

Wsk

azówka

Zwrócić uwagę na to, aby środek
uszczelniający nie znalazł się w
rowkach -

patrz strzałki- i na

pozostałych powierzchniach.

background image

Zamontować i dokręcić pokrywy
łożysk -1-, -3- i -5-.

Pokrywa łożyska -5- musi kończyć
się równo z krawędzią zewnętrzną
głowicy silnika, w innym wypadku
może dojść do nieszczelności przy
pompie podwójnej.

Wymienić pierścień uszczelniający
wałka rozrządu

→ Rozdział

.

Umieścić osie dźwigienek
zaworowych. Podczas
wymontowania zwracać uwagę na
umieszczone wcześniej oznaczenia
-

patrz strzałki-.

Dokręcać na zmianę za każdym
razem najpierw śruby wewnętrzne -
2-

, a następnie zewnętrzne w kilku

etapach -1- .

– Umieścić piastę na wałku rozrządu.

Dokręcić śrubę -1-. W tym celu
przytrzymać za pomocą wspornika
-T10051-.

background image

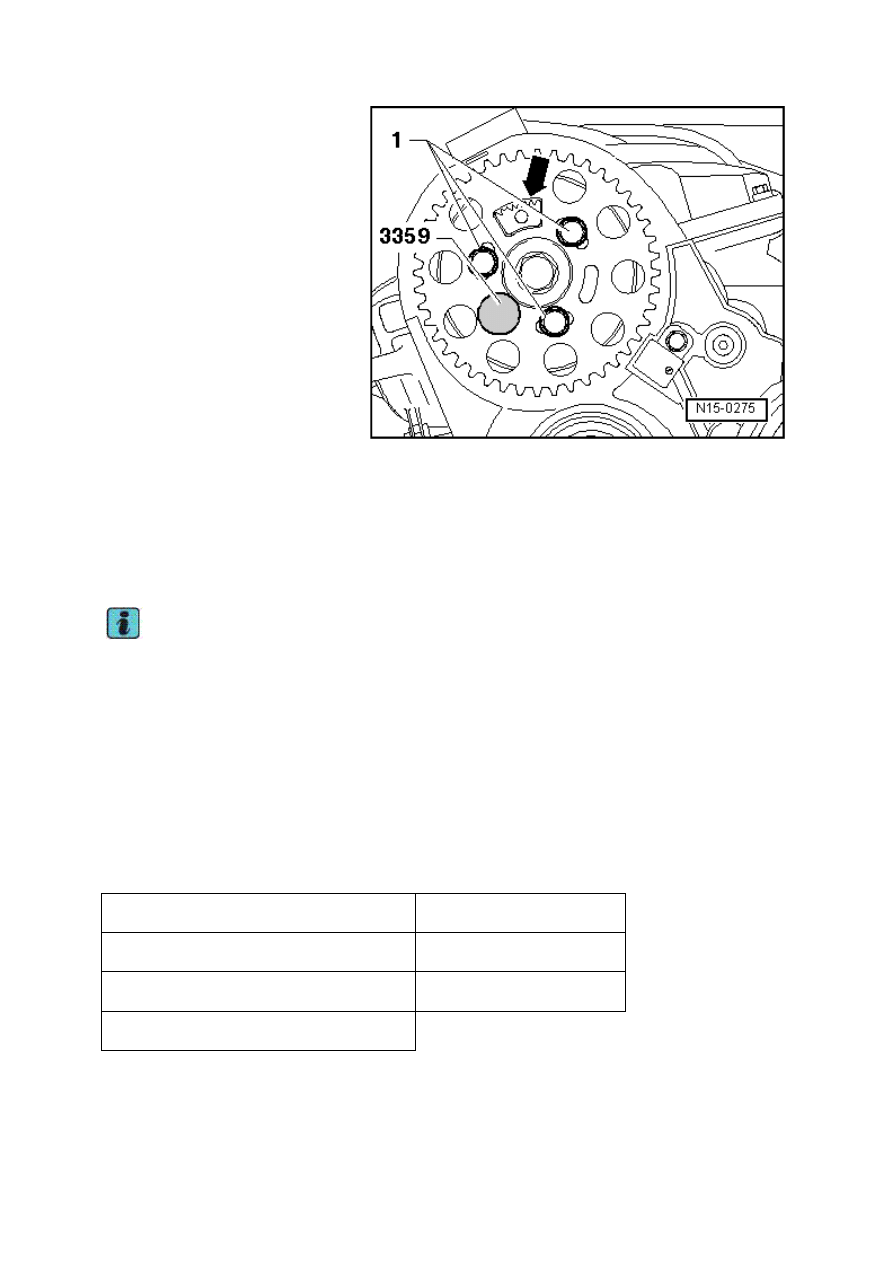

Nasunąć koło wałka rozrządu na
piastę.

Segment zębaty -patrz strzałka-
koła wałka rozrządu musi
znajdować się u góry.

– Wkręcić luźno śruby -1-.

Zablokować piastę za pomocą
pręta ryglującego -3359-.

Zamontować pasek zębaty
(regulacja faz rozrządu):
samochody z hydraulicznie
amortyzowaną rolką napinającą

→ Odnośnik

, samochody z rolką

napinającą z amortyzatorem
ciernym

→ Odnośnik

.

Zamontować podwójną pompę

→Układ zasilania paliwem - silniki
wysokoprężne; Gr.napraw20

.

Jeżeli osie dźwigienek zaworowych
lub sworznie kuliste i śruby
regulacyjne były wymieniane na
nowe, należy wyregulować zespoły
pompowtryskiwaczy

→Układ

wtrysku paliwa i podgrzewania
świec TDI (silnik 4-
cylindrowy); Gr.napraw23

.

Zamontować osłonę głowicy silnika

→ Odnośnik

.

Wskazówka

Po zamontowaniu wałka rozrządu
nie można uruchamiać silnika
przez ok. 30 minut. Szklankowe
popychacze hydrauliczne muszą
się dopasować (w innym wypadku
dojdzie do zetknięcia się zaworów
z tłokami).

Po zakończeniu prac przy układzie
rozrządu, obrócić wał korbowy
silnika o co najmniej 2 obroty, w
celu upewnienia się, że przy
rozruchu nie dojdzie do zetknięcia
się żadnego zaworu z tłokami.

Momenty dokręcenia

Podzespół

Nm

Pokrywa łożyska do głowicy silnika

8 + 90°

→ Przypis → Przypis

Oś dźwigienek zaworowych do głowicy silnika 20 + 90°

→ Przypis → Przypis

Piasta do wałka rozrządu

100

1)

Wymienić śruby.

2)

90° to jedna czwarta obrotu.
