II EL mgr Sekcja II	Wykonawcy: Zieliński Michał Żołyński Wiesław			Ocena:
Ćwiczenie nr 3	Temat: Pomiar mocy i energii elektrycznej prądu jednofazowego.	Data wykonania: 06.05.97.	Data oddania: 20.05.97.

Celem ćwiczenia jest zapoznanie się z budową i zasadą działania liczników indukcyjnych, oraz pomiar mocy za pomocą watomierza i przetwornika halotronowego,wyznaczanie klasy przetwornika halotronowego.Poza tym celem ćwiczenia jest pomiar energi prądu jednofazowego za pomocą watomierza i stopera, za pomocą licznika jednofazowego oraz określenie przydatności badanego licznika do pomiaru energi elektrycznej.

Układ pomiarowy do przeprowadzonego ćwiczenia.

Obwód napięciowy jest zasilany z sieci trójfazowej poprzez przesuwnik fazowy. Umożliwia to regulację przesunięcia między prądem i napięciem w zakresie 0o do 360o.

1. Pomiar mocy dla licznika indukcyjnego.

	Pomiary			Obliczenia
	0.3	0.91	80	91	66	6.25	3.75	3.13
	0.75	2.07	200	207	165	2.44	1.46	0.61
	1.5	3.51	344	351	330	2.44	0.732	0.61
	2.25	6.47	648	647	495	1.64	0.492	1.43
	3	7.96	792	796	660	0.312	0.375	3.13
	3.75	9.32	936	932	825	1.25	0.3	3.13
	4.5	10.83	1096	1083	990	0.424	0.254	4.87
	0.75	1.02	88	102	82.5	7.5	3	3.13
	1.5	1.51	136	151	165	5	1.5	3.13
	2.25	2.54	240	254	247.5	2.02	0.968	0.202
	3	3.48	328	348	330	2.44	0.732	0.61
	3.75	5.13	504	513	412.5	0.26	0.625	7.42
	4.5	6.23	592	623	495	2.9	0.536	10.5
	0.75	1.14	104	114	82.5	7.5	3	3.13
	1.5	2.04	192	204	165	2.5	1.5	3.13
	2.25	3.32	328	332	247.5	2.5	1	3.13
	3	4.11	416	411	330	0.625	0.75	3.13
	3.75	4.78	472	478	412.5	1.53	0.612	5.23
	4.5	5.44	552	544	495	1.12	0.536	6.68

P - moc czytana z miernika,

Pobl - moc wyliczona ze wzoru:

dwat - błąd bezwzględny pomiaru mocy według wzoru:

dwat = ( DP / Pwat ) 100%, przy DP = 2,4 ze wzoru:

DP = ((kl. mier.) * (zakr. mier.)) / 100,

2. Pomiar energii dla licznika indukcyjnego.

	Pomiary				Obliczenia
	0.3	200	100	12	0.0056	4764	0.75
	1.5	344	100	54	0.0098	4876	1.58
	3	776	100	117	0.022	4912	2.33
	4.5	1064	100	156	0.030	4927	2.65
	1.5	168	100	24	0.0048	5201	8.35
	3	384	100	61	0.011	5147	7.23
	4.5	536	100	71	0.015	5070	5.63
	1.5	176	100	25	0.005	4720	1.66
	3	400	100	53	0.011	4852	1.08
	4.5	552	100	74	0.016	4923	1.832

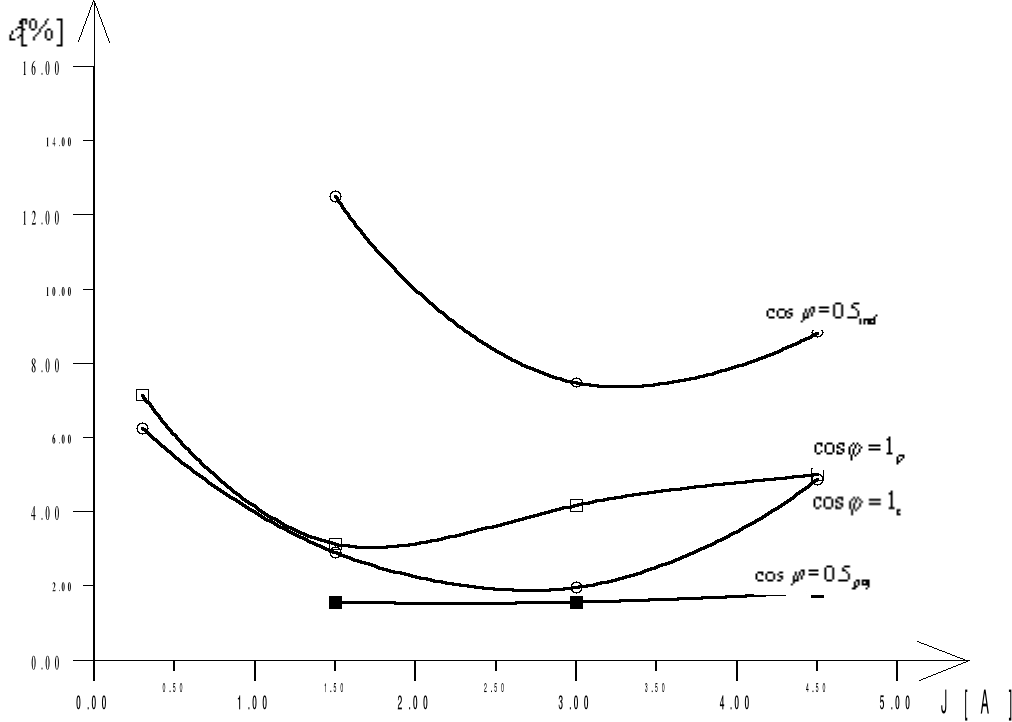

Charakterystyki błedów licznika indukcyjnego.

4. Wzory i wnioski:

Dane znamionowe badanego licznika:

Un - 220 V

In - 3 A

Pn - 660 W

Kn - 4800 obr/kWh - stała licznika.

Stała licznika jest to liczba obrotów tarczy licznika, której odpowiada pobór mocy 1 kWh. Wyraża się ją wzorem: gdzie:

3,6*106- stała konieczna do otrzymania wyniku w kWh,

N - liczba obrotów tarczy,

P - moc odbiornika,

t - czas pomiaru mocy odbiornika.

Prąd rozruchu licznika przy Un i :

Licznik rusza przy prądzie I = 30 mA. Moc rozruchu wynosi Pr = 6,6 W. Stanowi to 1 % wartości mocy znamionowej.

Rozruch licznika napięciem ponadznamionowym:

Przy prądzie I = 0 (teoretycznie) wymaga się aby licznik pozostawał w spoczynku wraz ze wzrostem napięcia. Licznik nie ruszył nawet po zwiększeniu napięcia do 1,35 wartości Un.

Wyznaczony przez nas błąd licznika przekraczał wartości dopuszczalne (wg norm 4.5% ), wyliczony przez nas uchyb miał wartość ok. 12% . Świadczy to dużych zakłamaniach a co za tym idzie nieprzydatności licznika do pomiaru energii elektrycznej.Na podstawie dokonanych pomiarów za pomocą watomierza i przetwornika hallotronowego oraz po obliczeniu błedów stwierdzić ,że badany przetwornik jest liniowy i symetryczny.

Błąd odczytu mocy dla obu przypadków (}oscyluje przy wartościach zbliżonych do siebie pomimo wzrostu mocy. Dla pozostałych dwóch przypadków błąd rośnie wraz ze wzrostem mocy.

Wymagania stawiane licznikom, a dotyczące Kn mówią, że przy U = Un, oraz uchyb od wartości podanej na tabliczce znamionowej nie może być większy niż 3%. Jest to bardzo ważne gdyż odchyłka od tej wartości powo­duje błąd w naliczaniu zużycia energii. Norma ta została zachowana.

Inna norma określa, tzw. moc rozruchu, czyli wartość Pr. W badanym przypadku moc ta wyniosła 1 % Pn co spełniło oczekiwania normy.

Ostatnim testem jakiemu został poddany licznik było sprawdzenie czy zwiększenie napięcia do wartości 10% Un nie powoduje rozruchu licznika. Nic takiego nie miał miejsca - norma została zachowana.
