Demontaż Montaż Obudowa podwójnego dozownika powietrza dolotowego

background image

DEMONTA

DEMONTA

DEMONTA

DEMONTAŻ

Ż

Ż

Ż ---- MONTA

MONTA

MONTA

MONTAŻ

Ż

Ż

Ż : : : : OBUDOWA PODWÓJNEGO DOZOWNIKA POWIETRZA DOLOTOWEGO

OBUDOWA PODWÓJNEGO DOZOWNIKA POWIETRZA DOLOTOWEGO

OBUDOWA PODWÓJNEGO DOZOWNIKA POWIETRZA DOLOTOWEGO

OBUDOWA PODWÓJNEGO DOZOWNIKA POWIETRZA DOLOTOWEGO

PILNE

PILNE

PILNE

PILNE : Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości.

1. Demonta

1. Demonta

1. Demonta

1. Demontażżżż

UWAGA

UWAGA

UWAGA

UWAGA : Po wylaczeniu zaplonu : Poczekać 15 minut przed odłączeniem akumulatora, aby zapewnić zapamiętanie

wczytywań poszczególnych kalkulatorów.

Odłączyć akumulator .

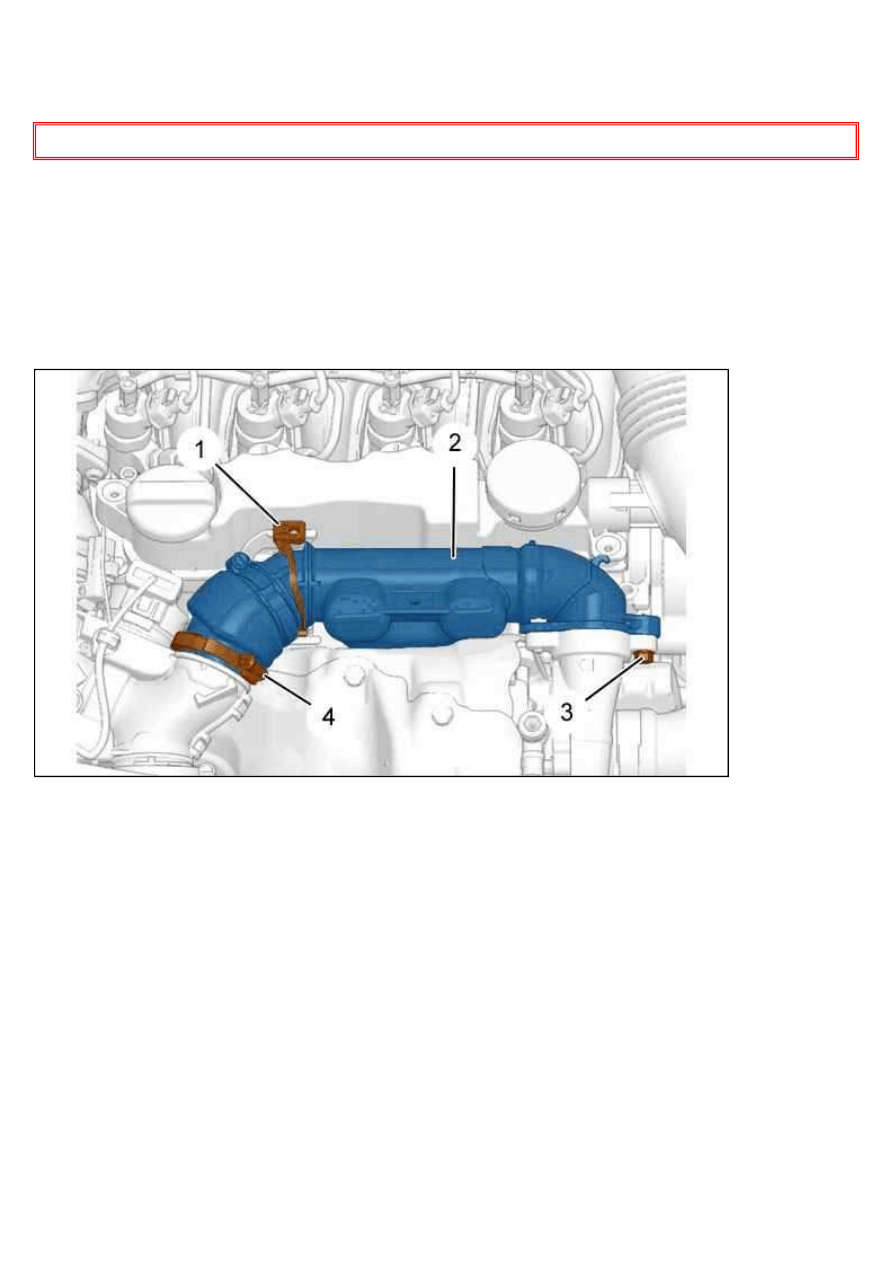

Zdemontować stylizowaną osłonę silnika .

Wypiąć opaskę mocującą (1).

Zdemontować :

Opaska (4)

Śruba mocująca (3)

Zdemontować rezonator (2).

Przesunąć tłumik zgodnie z osią kolektora turbosprężarki .

Rysunek : B1BPRTTD

page 1 sur 4

207 (A7) - B1HGJ1K1 - Demontaż - Montaż : Obudowa podwójnego dozownika powietrza dolotowego

background image

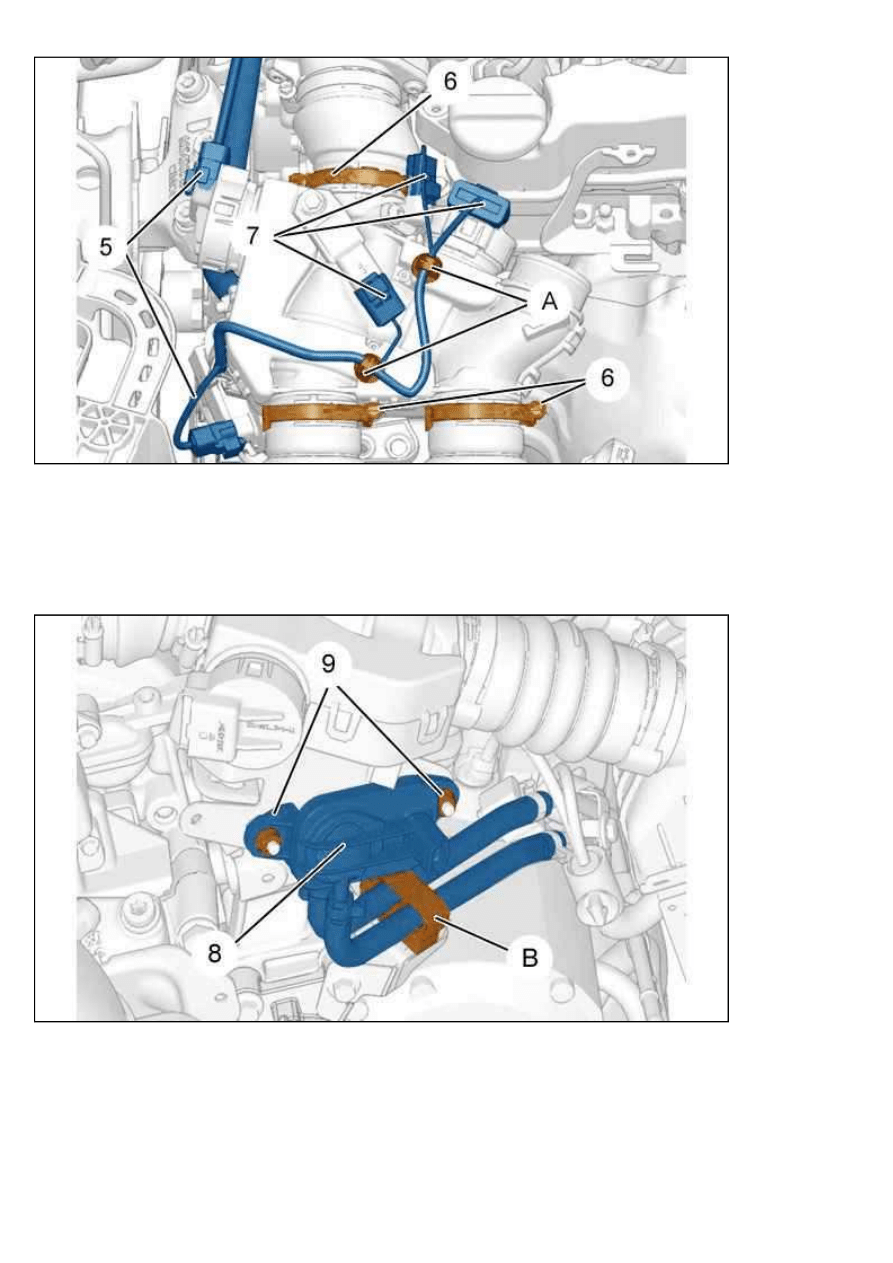

Wypiąć wiązkę elektryczną ( w "A").

Rozłączyć złącza (5), (7).

Odkręcic opaski (6).

Wypiąć i odsunąć przewody powietrzne .

Odczepić zamocowanie ( w "B").

Zdemontować 2 nakrętki (9).

Zdemontować i odsunąć czujnik ciśnienia spalin (8).

Rysunek : B1HP2CGD

Rysunek : B1HP2CHD

page 2 sur 4

207 (A7) - B1HGJ1K1 - Demontaż - Montaż : Obudowa podwójnego dozownika powietrza dolotowego

background image

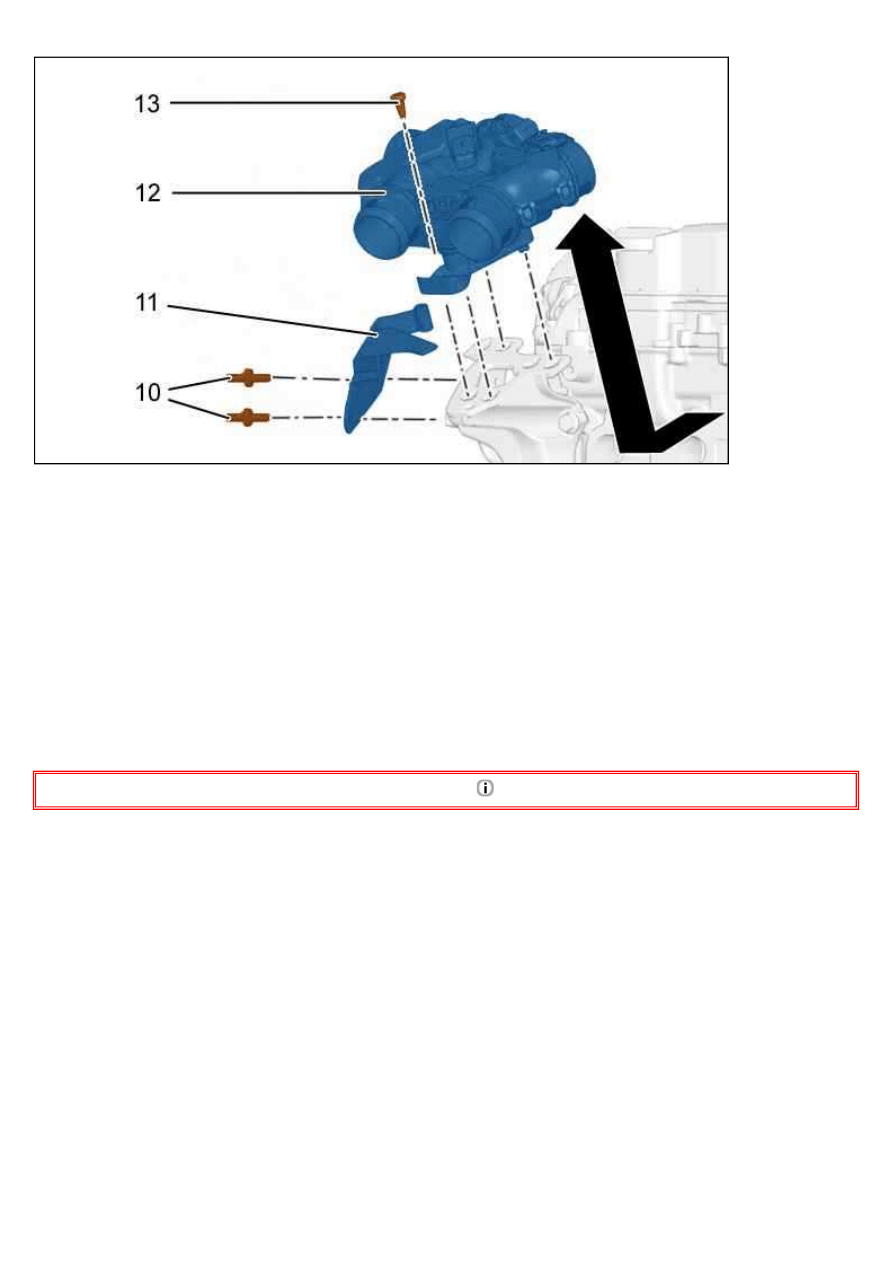

Zdemontować :

Śruba mocująca (13)

2 śruby kolumienkowe (10)

Uchwyt wspornika dozownika powietrza (11)

Przesunąć obudowę podwójnego dozownika powietrza (12) do przodu i wyciągnąć ją ze wspornika .

2. Monta

2. Monta

2. Monta

2. Montażżżż

Zamontować :

Obudowę podwójnego dozownika powietrza (12)

Łapę wspornika dozownika powietrza (11)

2 śruby kolumienkowe (10) ; Dokręcania na 0,9 ± 0,2 danm

PILNE

PILNE

PILNE

PILNE :

Posmarowa

Posmarowa

Posmarowa

Posmarować

ć

ć

ć gwint

gwint

gwint

gwint śśśśruby mocuj

ruby mocuj

ruby mocuj

ruby mocująąąącej (13)

cej (13)

cej (13)

cej (13) śśśśrodkiem E3

rodkiem E3

rodkiem E3

rodkiem E3

.

Zamontować śrubę mocującą (13) ; Dokręcania na 0,9 ± 0,2 danm.

Zamontować :

Czujnik ciśnienia spalin (8)

2 nakrętki (9)

Zamocować zamocowanie ( w "B").

Połączyć, podłączyć i zamocować wiązki i złącza dochodzące do obudowy dozownika powietrza .

Rysunek : B1HP2CJD

page 3 sur 4

207 (A7) - B1HGJ1K1 - Demontaż - Montaż : Obudowa podwójnego dozownika powietrza dolotowego

background image

PILNE

PILNE

PILNE

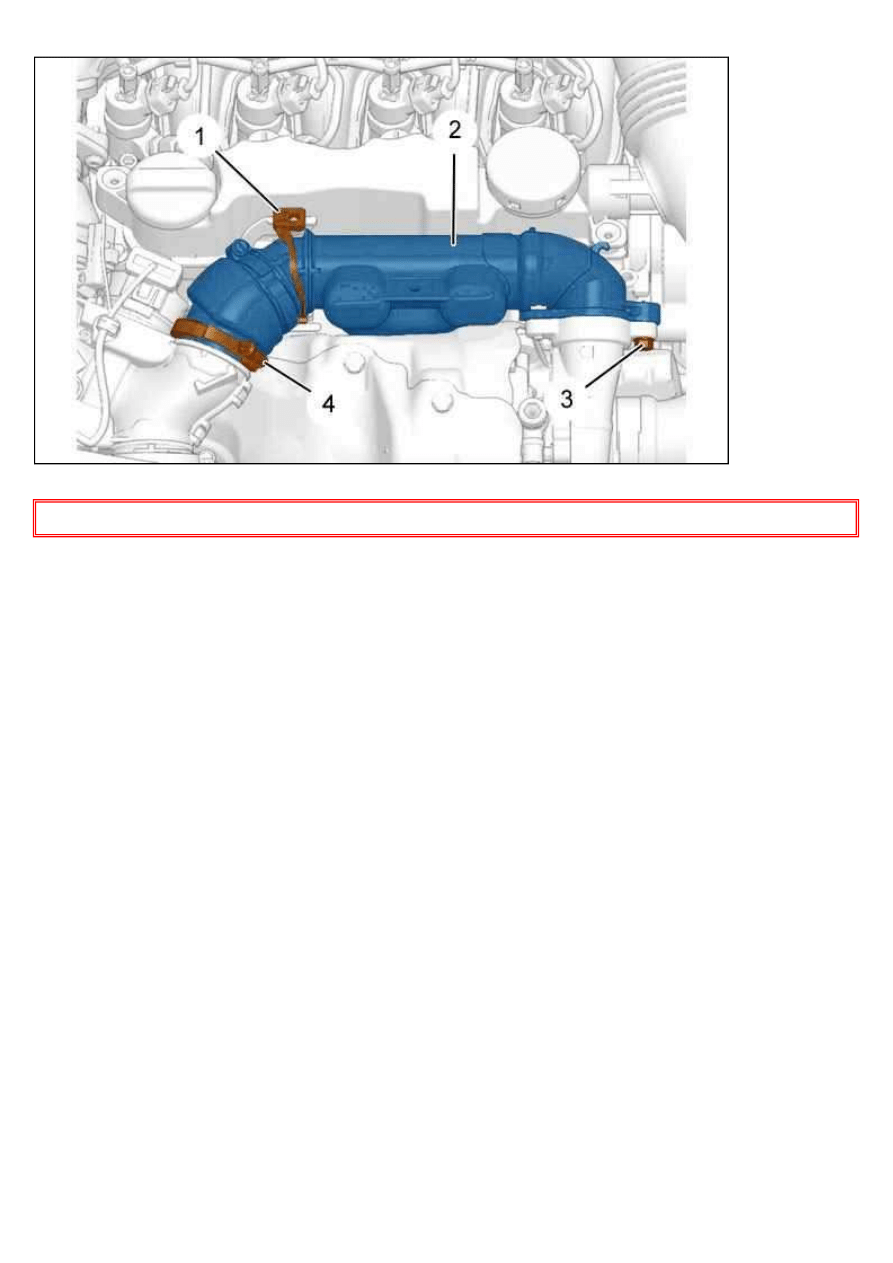

PILNE : Podczas montażu nasmarować okrągły pierścień uszczelniający tłumika olejem silnika.

Zamontować :

Rezonator (2)

Opaska (4)

Śruba (3) ; Dokręcenie momentem 0,6 ± 0,15 daNm

Wpiąć opaskę mocującą (1).

Zamontować stylizowaną osłonę silnika .

Podłączyć akumulator.

Rysunek : B1BPRTTD

page 4 sur 4

207 (A7) - B1HGJ1K1 - Demontaż - Montaż : Obudowa podwójnego dozownika powietrza dolotowego
