DEMONTA - MONTA : SCALONY SYSTEM DOLOTOWY POWIETRZA

PILNE :

Przestrzega zalece dotycz cych bezpiecze stwa i czysto ci

.

PILNE : Nie od cza elektrycznie wtryskiwacza przy pracuj cym silniku.

PILNE : Jakakolwiek interwencja w przewody wysokiego ci nienia powoduje konieczno ich

systematycznej wymiany.

1. Oprzyrz dowanie

Przyrz d

Oznaczenie Oznaczenie

Rysunek : E5AB0B9T

[0194-T1] Zestaw ochronny

Rysunek : E5AB0M6T

[0194-T2] Zestaw korków

[0194-T] Zestaw korków

Page 1 of 10

207 (A7) - B1HG7LK1 - Demonta - Monta : Scalony system dolotowy powi...

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1HG7LK1&refaff=B1HG7LK1&parent=...

2. Demonta

UWAGA :

W przypadku interwencji w obiegu oleju nap dowego, respektowa zalecenia dotycz ce

czysto ci

.

Od czy akumulator .
Zdemontowa stylizowan os on silnika .

2.1. Górny scalony system dolotowy powietrza

Rysunek : E5AB05LT

Rysunek : E5AB0A3T

[1603]

Zestaw przyrz dów dokr caj cych

Page 2 of 10

207 (A7) - B1HG7LK1 - Demonta - Monta : Scalony system dolotowy powi...

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1HG7LK1&refaff=B1HG7LK1&parent=...

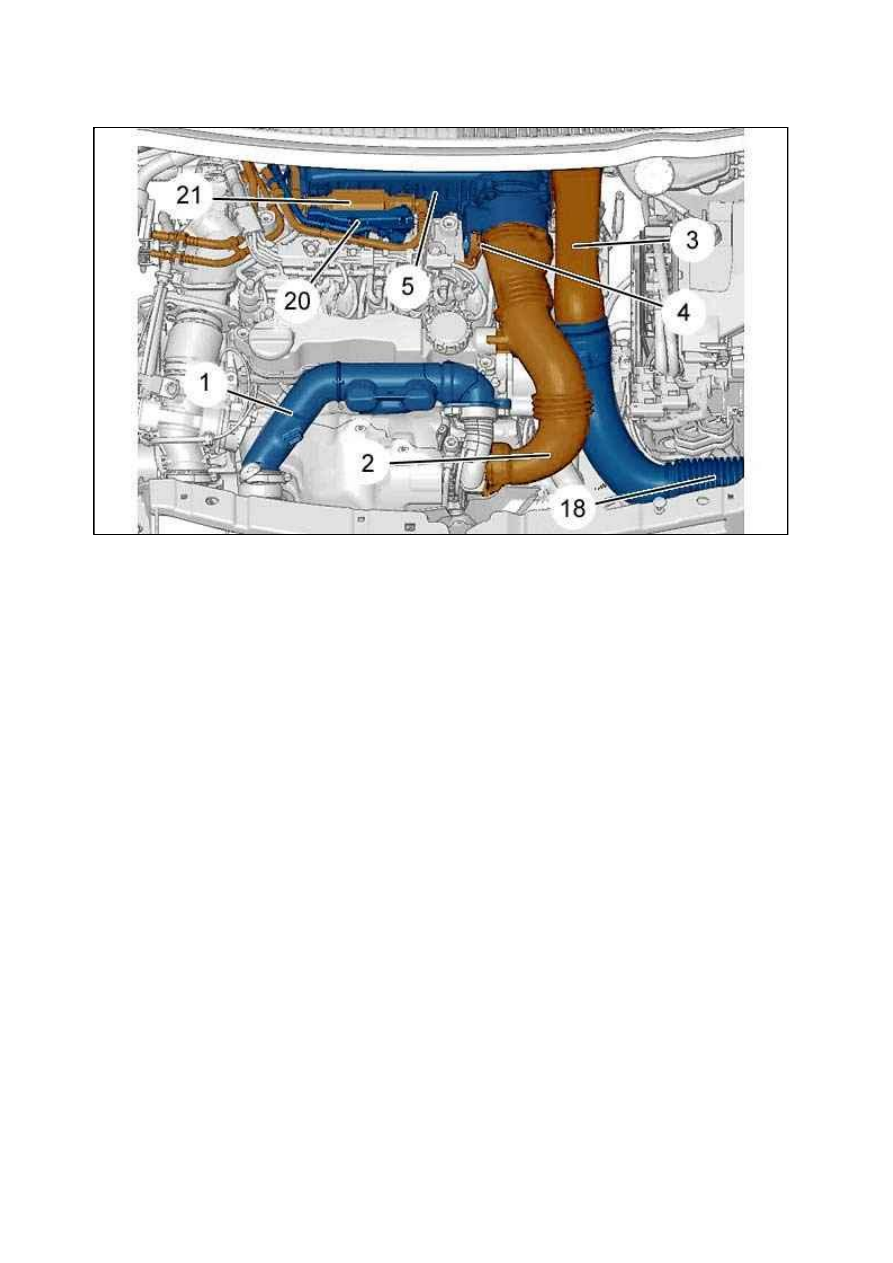

Zdemontowa :

umik szumów ssania (1)

Kolektor (18) wlotu powietrza

czki wlotu powietrza przy turbo (2)

Przewód wlotu powietrza (3)

Od czy z cze (4) przep ywomierza powietrza ..
Odsun :

Pompa zassania oleju nap dowego (21)
Wpi ty wspornik pompy zasysaj cej olej nap dowy (20)

Zdemontowa zespó filtra powietrza i przep ywomierza powietrza (5).

Rysunek : B1BPRP4D

Page 3 of 10

207 (A7) - B1HG7LK1 - Demonta - Monta : Scalony system dolotowy powi...

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1HG7LK1&refaff=B1HG7LK1&parent=...

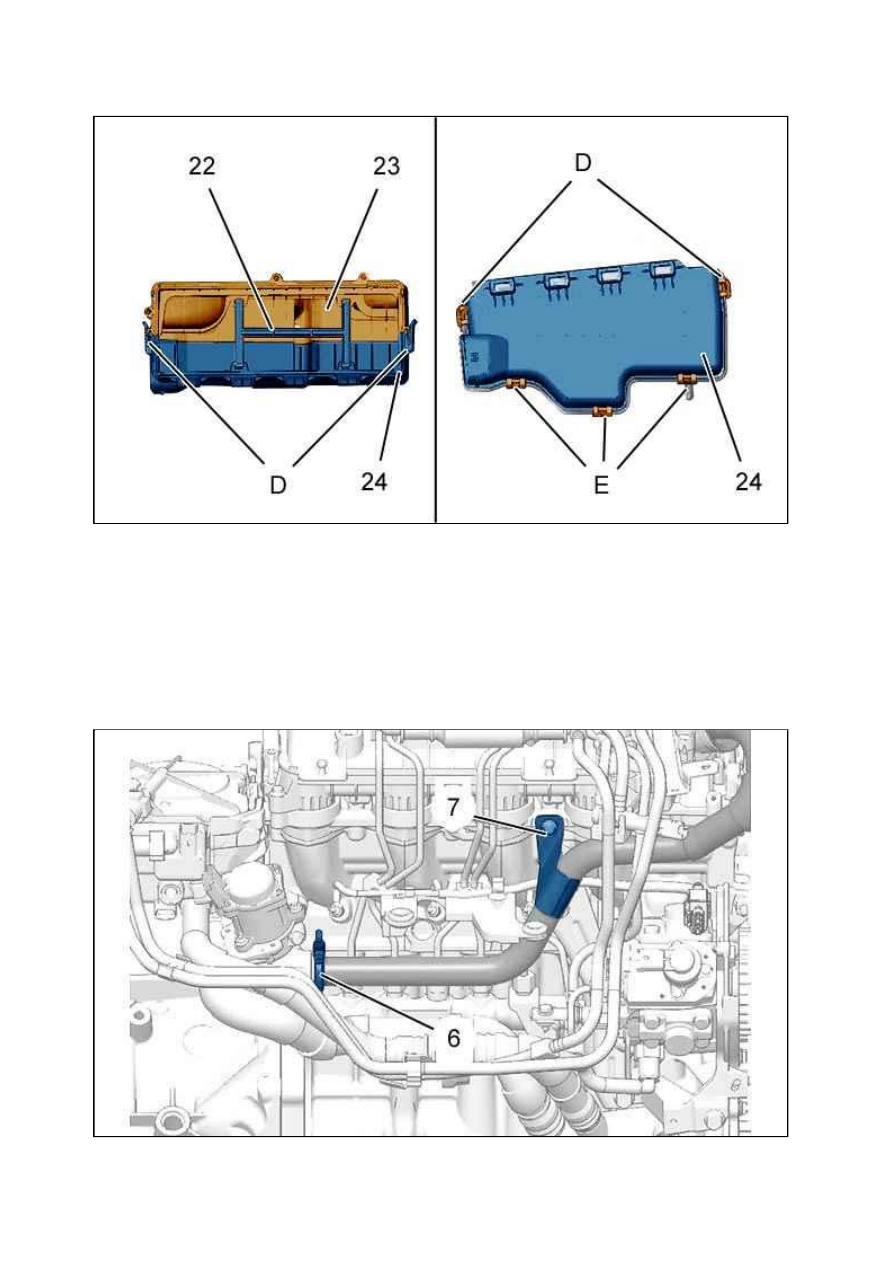

Zdemontowa wspornik (22).
Od czy zatrzask (W "D", "E").
Zdemontowa elementy (23), (24) obudowy filtra powietrza .
Zabezpieczy obieg dolotowy za lepkami.

2.2. Dolny scalony system dolotowy powietrza

1-szy przypadek : Bez wymiennika EGR .

Rysunek : B1GP0E3D

Rysunek : B1BPRP5D

Page 4 of 10

207 (A7) - B1HG7LK1 - Demonta - Monta : Scalony system dolotowy powi...

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1HG7LK1&refaff=B1HG7LK1&parent=...

Zdemontowa (W zale no ci od wyposa enia) :

Opaska (6)

Mocowanie (7)

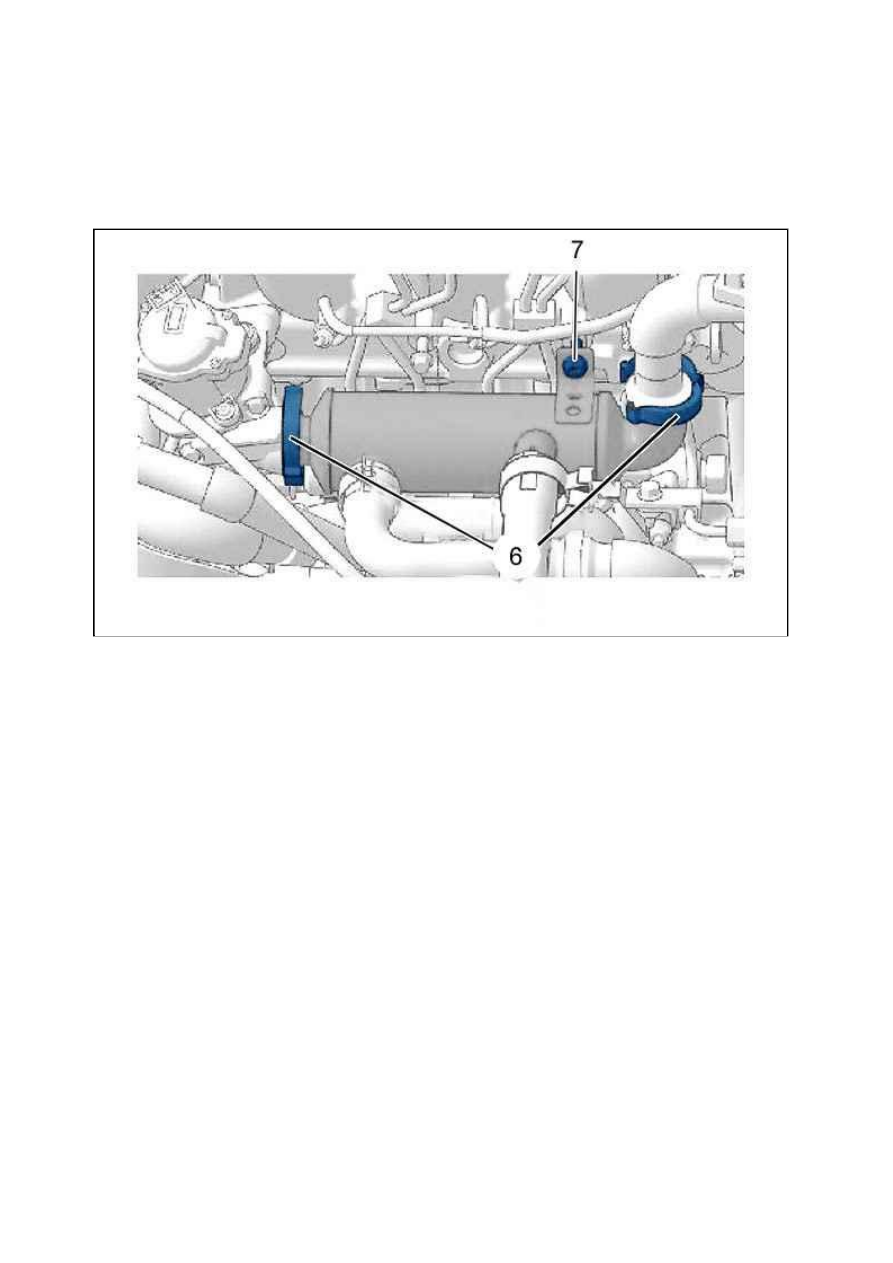

Drugi przypadek : Z wymiennikiem EGR .

Zdemontowa (W zale no ci od wyposa enia) :

Mocowanie (7)
Opaski (6)

Odsun wymiennik EGR nie otwieraj c uk adu ch odzenia (W zale no ci od wyposa enia).

Rysunek : B1HL03UD

Page 5 of 10

207 (A7) - B1HG7LK1 - Demonta - Monta : Scalony system dolotowy powi...

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1HG7LK1&refaff=B1HG7LK1&parent=...

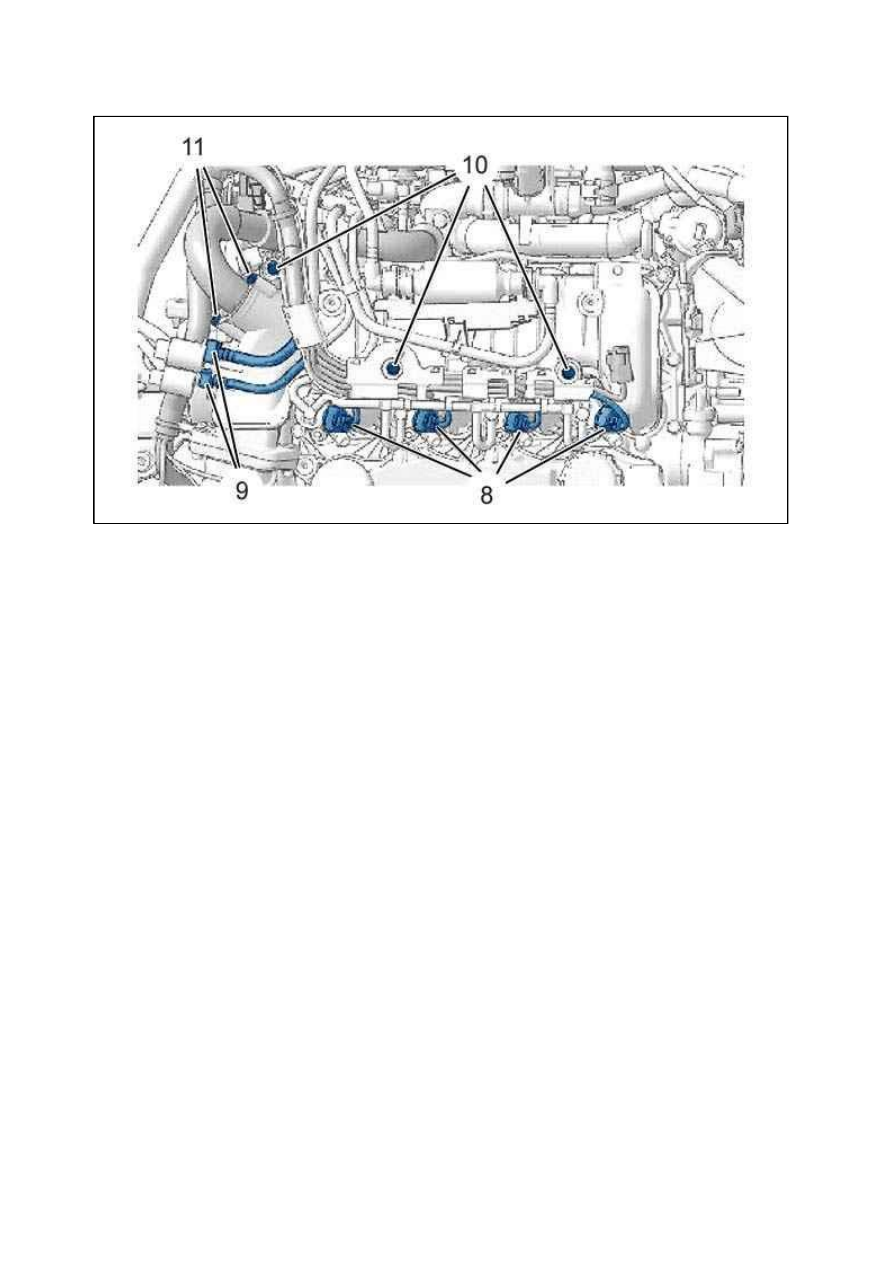

Roz czy :

cza (8) wtryskiwaczy

Przewody paliwowe (9)

Zdemontowa :

Mocowania (10) prowadnicy wi zki elektrycznej
Mocowania (11) przewodu EGR

Przewody powrotne wtryskiwacza

Odsun :

Wiazka elektryczna
Przewody paliwowe

Rysunek : B1HL03VD

Page 6 of 10

207 (A7) - B1HG7LK1 - Demonta - Monta : Scalony system dolotowy powi...

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1HG7LK1&refaff=B1HG7LK1&parent=...

Przed odkr ceniem wyczy ci z cza wysokiego ci nienia

.

Zdemontowa przewody paliwowe wysokiego ci nienia (13).
Odsun wi zk przewodów wiec arowych od wspornika obudowy filtra powietrza (12).

PILNE : Zatka otwory powrotne wtryskiwaczy za pomoc przyrz du [0194-T], przestrzegaj c zasad
bezpiecze stwa.

Rysunek : B1HL03WD

Rysunek : B1HL03XD

Page 7 of 10

207 (A7) - B1HG7LK1 - Demonta - Monta : Scalony system dolotowy powi...

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1HG7LK1&refaff=B1HG7LK1&parent=...

Zdemontowa :

Mocowania (14) odolejacza

Odolejacz
Mocowania (15) kolektora wlotowego powietrza
Kolektor wlotowy powietrza

ruby mocuj ce (16)

Zatka ; Przy pomocy przyrz dów [0194-T] , [0194-T2] :

Kana y powietrzne
Obudowa wa ka rozrz du

3. Monta

UWAGA :

Przestrzega momentów dokr cenia

.

3.1. Dolny scalony system dolotowy powietrza

PILNE : Jakakolwiek interwencja w przewody wysokiego ci nienia powoduje konieczno ich
systematycznej wymiany.

Regularnie wymienia : Opaski (6) (Element specyficzny, jest w zestawie cz ci zamiennych).
Zdemontowa korki [0194-T], [0194-T2].

Wymieni uszczelki (17), lekko je smaruj c (Olejem silnikowym).
Zdemontowa korki z obiegu powrotu paliwa [0194-T].
Zamontowa :

Kolektor wlotowy powietrza

Odolejacz

Rysunek : B1HL03YD

Page 8 of 10

207 (A7) - B1HG7LK1 - Demonta - Monta : Scalony system dolotowy powi...

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1HG7LK1&refaff=B1HG7LK1&parent=...

PILNE : Zachowa kolejno dokr cania (W kolejno ci od 1 do 9).

Zamontowa 9 ruby (14), (15) ; Dokr ci momentem 1 ± 0,2 daNm (W kolejno ci od 1 do 9).
Zamontowa 3 ruby (16) ; Dokr ci momentem 1 ± 0,2 daNm.
Post powa w odwrotnej kolejno ci jak podczas demonta u.

Dokr ci przewody wysokiego ci nienia paliwa (13) odpowiednim momentem

.

3.2. Górny scalony system dolotowy powietrza

Zdemontowa za lepki otworów uk adu dolotowego powietrza.

Zamontowa elementy (23), (24) obudowy filtra powietrza.
Zatrzask (W "D", "E").
Zamontowa wspornik (22).

Rysunek : B1HPOMSD

Page 9 of 10

207 (A7) - B1HG7LK1 - Demonta - Monta : Scalony system dolotowy powi...

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1HG7LK1&refaff=B1HG7LK1&parent=...

Zamontowa stylizowan os on silnika .

UWAGA : Wykona operacje, przewidziane po ponownym pod czeniu akumulatora.

Pod czy akumulator.

3.3. Kontrola szczelno ci

Uruchomi silnik.
Sprawdzi , czy nie ma wycieku paliwa.

Zamontowa zespó filtra powietrza i przep ywomierza powietrza (5).
Pod czy z cze (4) przep ywomierza powietrza .
Zamontowa :

Wpi ty wspornik pompy zasysaj cej olej nap dowy (20)
Pompa zassania oleju nap dowego (21)

czki wlotu powietrza przy turbo (2)

Przewód wlotu powietrza (3)
Kolektor (18) wlotu powietrza

umik szumów ssania (1) ; Dokr ci momentem 2,5 ± 0,2 daNm

Rysunek : B1BPRP4D
