Kombajn chodnikowy typu AM-50z-w – KATALOG CZĘŚCI

1

ZNPW „REMAG” Katowice

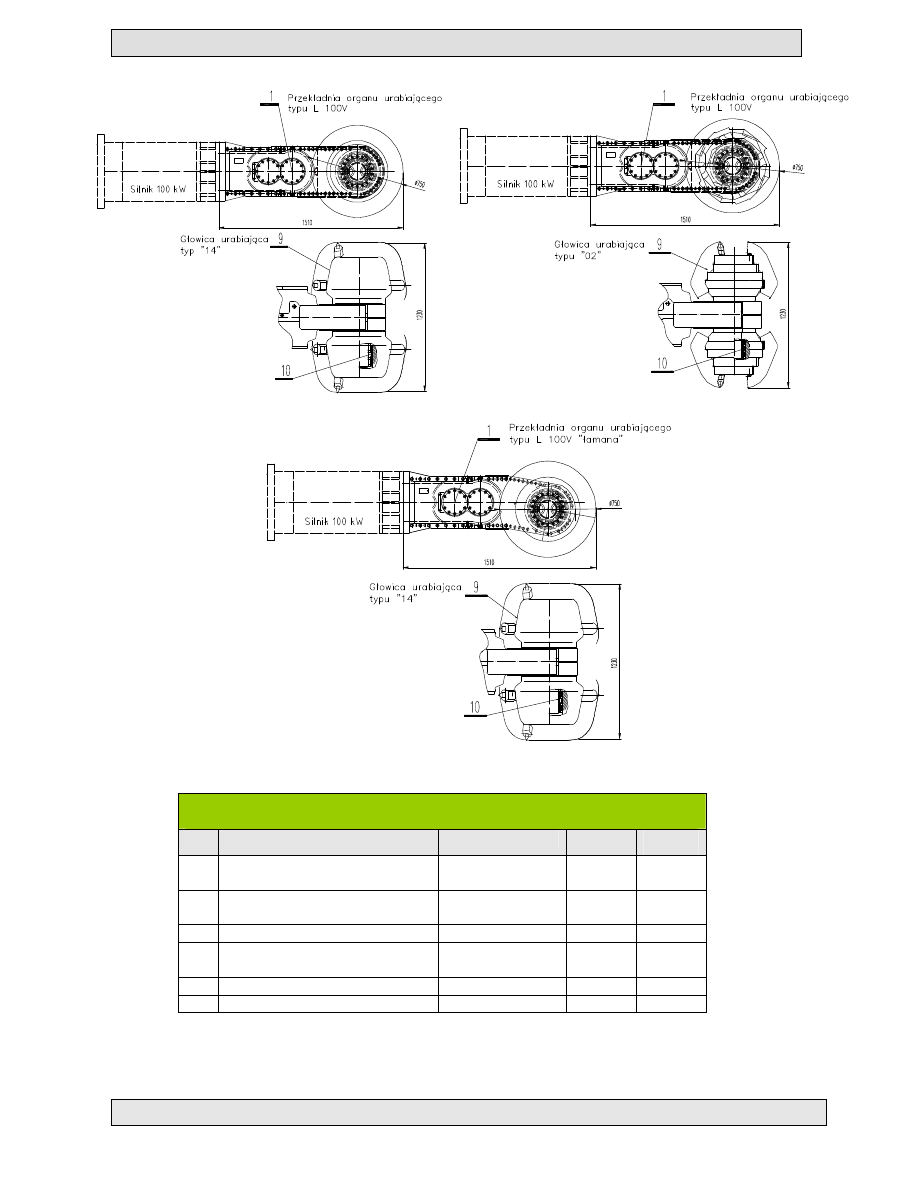

Rys.1.1 Organ urabiający [ZN-626/C/1]

Organ urabiający– rys. ZN-626/C/1

Poz.

Nazwa części (podzespołu)

Nr rysunku lub normy

Il. szt.

Ciężar 1
szt. [kG]

1

Przekładnia organu urabiającego
(L100V)

W11.013-01.01/8

1

853,5

1

(1

Przekładnia organu urabiającego
(„łamana”)

ZN-1072

1

854

2

9

Głowica urabiająca

f750x550 PiL

„02”

W08.055/9

1 kpl.

433,9

9

(1

Głowica urabiająca P+L „14”

ZN-626/C-10/2

1 kpl.

450,0

10

Zestaw sprężyn dociskowych

ZN-626/C-2-7/1

3

3,80


Poz. Oznaczone indeksem 1) oznaczają rozwiązania alternatywne

background image

Kombajn chodnikowy typu AM-50z-w – KATALOG CZĘŚCI

2

ZNPW „REMAG” Katowice

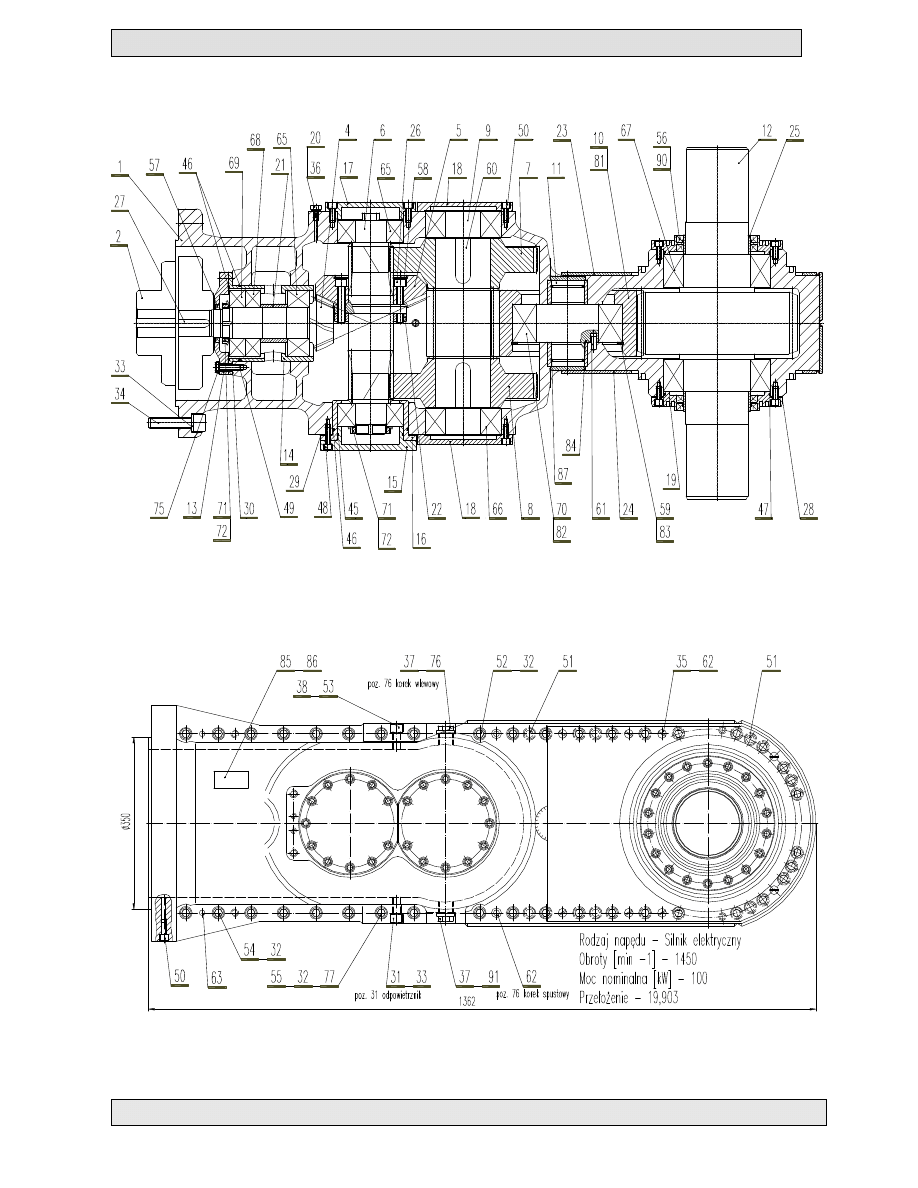

Rys.1.2 Przekładnia organu urabiającego [W11.013-01.01/8]

background image

Kombajn chodnikowy typu AM-50z-w – KATALOG CZĘŚCI

3

ZNPW „REMAG” Katowice

Przekładnia organu urabiającego – rys. W11.013-01.01/8

Poz.

Nazwa części (podzespołu)

Nr rysunku lub normy

Il. szt.

Ciężar 1
szt. [kG]

1

Kadłub

W11.013-01.01.01/14

1

315,5

2

Sprzęgło

3400-60/83- 55/73-010ASN
L-162

1

39

4

Wał uzębiony z=14 (Modul)

ZN-626/C-1-4A/4

1

9,85

5

Koło zębate stożkowe z=31 (Modul)

ZN-626/C-1-5A/2

1

8,69

6

Wał uzębiony

W11.013-01.01.006/2

1

22,700

7

Koło zębate lewe z=59

W11.013-01.01.007/3

1

30,800

8

Koło zębate prawe z=59

W11.013-01.01.008/3

1

30,800

9

Wał uzębiony

W11.013-01.01.009/3

1

37,800

3)

10

Koło zębate

W11.013-01.01.010/3

1

42,300

11

W11.013-01.01.011

1

11,200

11

4)

ZN-626/C-1-11A

1

11,200

12

Wał

ZN-626/C-1-12

1

152,00

13

Pokrywa

W11.013-01.01.013/1

1

3,800

14

Tuleja

W11.013-01.01.014

1

8,800

15

Pokrywa

W11.013-01.01.015/2

1

4,800

16

Obsada łożyska

W11.013-01.01.016/1

1

5,300

17

Pokrywa

W11.013-01.01.017/1

1

4,500

18

Pokrywa prawa i lewa

W11.013-01.01.018

2

4,400

19

Pokrywa

W11.013-01.01.019/3

2

6,000

20

Korek

W11.013-01.01.020

2

0,100

21

Tuleja

W11.013-01.01.021/1

1

0,750

22

Pierścień

W11.013-01.01.022/1

1

0,950

23

6)

Blacha lewa

ZN-626/C-1-23A

1

4,600

23

5)

Blacha wymienna

ZN-626/C-1-23/1

1

4,600

24

6)

Blacha prawa

ZN-626/C-1-24A

1

4,600

25

Tuleja

ZN-626/C-1-25/4

2

0,600

26

Śruba M16x75-10.9

PN-EN ISO 4762:2001

14

0,146

27

Wpust

W11.013-01.01.027/1

2

0,080

28

Podkładka (Laminum)

W11.013-01.01.028

1

0,250

29

Podkładka (Laminum)

W11.013-01.01.029

1

0,200

30

Podkładka (Laminum)

W11.013-01.01.030

1

0,160

31

7)

Odpowietrznik (M16)

W11.013-01.01.031/2

1

0,250

31

7)

Odpowietrznik ( M12)

ZN-626/C-1-31A

1

0,25

32

Podkładka 17/25,5x4

W11.013-01.01.032

42

0,014

33

Podkładka 25/39,5x4

W11.013-01.01.033

12

0,030

34

Śruba M24x80-10.9

PN-EN ISO 4762:2001

12

0,435

35

Wkręt

W11.013-01.01.035

8

0,120

36

Podkładka

f12,5/f18x2 Cu

W11.013-01.01/8

2

0,002

37

Podkładka

f30,5/36x2 Cu

W11.013-01.01/8

2

0,005

38

Podkładka

f17/22x2 Cu

W11.013-01.01/8

2

0,003

45

Pierścień uszczelniający 131,5x3,5

Wytwarzanie Artykułów z
Gumy
Kobyłka

1

0,005

46

Pierścień uszczelniający 150,5x3,5

Wytwarzanie Artykułów z
Gumy
Kobyłka

3

0,006

47

Pierścień uszczelniający 218x3,5

Wytwarzanie Artykułów z
Gumy
Kobyłka

2

0,008

48

Śruba M12x35-8.8

PN-EN ISO 4762:2001

11

0,043

49

Śruba M12x45-8.8-B

PN-EN 24017

8

0,047

50

Śruba M12x25-8.8

PN-EN ISO 4762:2001

72

0,036

51

Śruba M16x60-8.8

PN-EN ISO 4762:2001

6

0,122

52

Śruba M16x100-10.9

PN-EN ISO 4762:2001

24

0,186

53

Śruba M16x16-8.8

PN-EN ISO 4762:2001

1

0,057

53*

Śruba M12x15-8.8

ZN-626/C-1-53A

1

0,05

background image

Kombajn chodnikowy typu AM-50z-w – KATALOG CZĘŚCI

4

ZNPW „REMAG” Katowice

54

Śruba M16x40-10.9

PN-EN ISO 4762:2001

12

0,091

55

Śruba M16x90-8.8

PN-EN ISO 4762:2001

4

0,170

56

Pierścień uszczelniający A
140x170x15

PN-81/M.-86960

4

0,170

57

Pierścień uszczelniający 4A0
60x80x8

W3149 INCO
VERITAS

1

0,030

58

Pierścień osadczy sprężyn. W 150

PN-81/M.-85111

1

0,105

3)

59

Pierścień osadczy sprężynujący W
230

PN-81/M.-85111

1

0,330

60

Wpust pryzmatyczny AB 32x18x95

PN-70/M.-85005

2

0,414

61

Kołek sprężysty 12x28

PN-EN ISO 8752

1

0,016

62

Kołek sprężysty 20x100

PN-EN ISO 8752

10

0,153

63

Kołek stożkowy 10x60-A

PN-89/M.-85020

4

0,040

65

Łożysko baryłkowe 22313

PN-86/M.-86240

3

3,480

66

Łożysko baryłkowe 22315

PN-86/M-86240

2

5,230

67

Łożysko baryłkowe 23128

PN-86/M-86240

2

10,800

68

Łożysko kulkowe skośne QJ313

PN-87/M-86160

1

2,690

69

Łożysko walcowe NU313

PN-86/M-86180

1

2,300

3)

70

Łożysko baryłkowe 23226

PN-86/M-86240

1

14,500

71

Nakrętka łożyskowa KM13

PN-82/M-86478

2

0,203

72

Podkładka zębata MB13

PN-82/M-86482

4

0,290

75

Podkładka 13x72

PN-82/M-82012

4

0,024

76

Korek M30x2-4.8/B

ZN-77/Polmag 1709-
02

1

0,157

77

Nakrętka z wkładką M16-8

ZN-77/Polmag 1727-
06

4

0,034

4)

81

Koło zębate

ZN-626/C-1-81/3

1

42,300

4)

82

Łożysko baryłkowe 24126 W33

PN-86/M-82240

1

10,700

4)

83

Pierścień osadczy sprężynujący W
210

PN-81/M-85111

1

0,270

84

Pierścień uszczelniający ON
70,20x5,70 W265

INCO VERITAS

1

0,007

85

Tabliczka znamionowa

ZN-626/C-1-85/1

1

0,04

86

Nitokołek 3 x 6

PN EN ISO 8746:2002

4

0,0005

87

Pierścień uszczelniający OS 63 x 3

INCO VERITAS

2

0,002

88

89

90

Pierścień uszczelniający E
140x170x15

TREA 01400
Busak+ Shamban

2

0,170

91

Korek z magnesem

ZN-626/G-9-88

1

0,10

Uwagi:

1.

Koła zębate poz. 4 i 5 oznaczona indeksem

2)

mają dwie alternatywne wersje wykonania.

2.

Pozycje 10, 59, 70 oznaczone indeksem

3)

stosować alternatywnie z pozycjami 81, 82, 83 oznaczonymi indeksem

4)

.

3.

Poz. 87 stosować wraz z poz. 11

4)

.

4.

Poz. 23, 24, 25 oznaczone indeksem

6)

stosować alternatywnie z poz. 23 oznaczonym indeksem

5)

.

5.

Poz. 31 oznaczone indeksem

7)

stosować w korpusach przekładni z przynależnym im otworem.

background image

Kombajn chodnikowy typu AM-50z-w – KATALOG CZĘŚCI

5

ZNPW „REMAG” Katowice

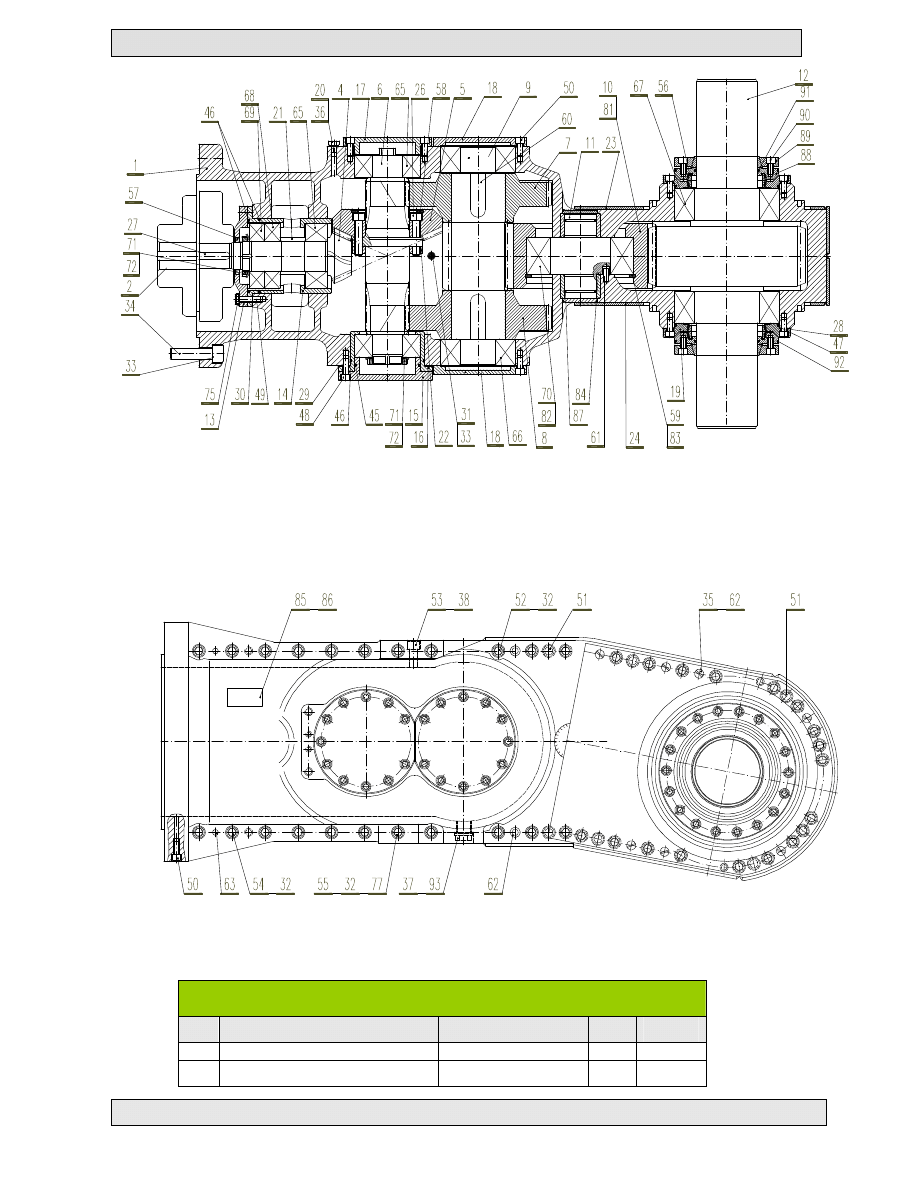

Rys.1.3 Przekładnia organu urabiającego [ZN-1072]

Przekładnia organu urabiajacego – rys. ZN-1072

Poz.

Nazwa części (podzespołu)

Nr rysunku lub normy

Il. szt.

Ciężar 1
szt. [kG]

1

Kadłub

ZN-1062

1

315,5

2

Sprzęgło

3400-60/83- 55/73-010ASN
L-162

1

39

background image

Kombajn chodnikowy typu AM-50z-w – KATALOG CZĘŚCI

6

ZNPW „REMAG” Katowice

4

Wał uzębiony z=14 (Modul)

ZN-626/C-1-4A/4

1

9,85

5

Koło zębate stożkowe z=31
(Modul)

ZN-626/C-1-5A/2

1

8,69

6

Wał uzębiony

W11.013-01.01.006/2

1

22,700

7

Koło zębate lewe z=59

W11.013-01.01.007/3

1

30,800

8

Koło zębate prawe z=59

W11.013-01.01.008/3

1

30,800

9

Wał uzębiony

W11.013-01.01.009/3

1

37,800

3)

10 Koło zębate

W11.013-01.01.010/3

1

42,300

11

W11.013-01.01.011

1

11,200

4

)

11

ZN-626/C-1-11A

1

11,200

12

Wał

ZN-626/C-1-12

1

152,000

13

Pokrywa

W11.013-01.01.013/1

1

3,800

14

Tuleja

W11.013-01.01.014

1

8,800

15

Pokrywa

W11.013-01.01.015/2

1

4,800

16

Obsada łożyska

W11.013-01.01.016/1

1

5,300

17

Pokrywa

W11.013-01.01.017/1

1

4,500

18

Pokrywa prawa i lewa

W11.013-01.01.018

2

4,400

19

Pokrywa

W11.013-01.01.019/3

2

6,000

20

Korek

ZN-626/C-1-20

2

0,100

21

Tuleja

W11.013-01.01.021/1

1

0,750

22

Pierścień

W11.013-01.01.022/1

1

0,950

23

6)

Blacha lewa

ZN-626/C-1-23A

1

4,600

23

5)

Blacha wymienna

ZN-626/C-1-23/1

1

4,600

24

6)

Blacha prawa

ZN-626/C-1-24A

1

4,600

25

Tuleja

ZN-626/C-1-25/4

2

0,600

26

Śruba M16x75-10.9

PN-EN ISO 4762:2001

14

0,146

27

Wpust

W11.013-01.01.027/1

2

0,080

28

Podkładka (Laminum)

W11.013-01.01.028

1

0,250

29

Podkładka (Laminum)

W11.013-01.01.029

1

0,200

30

Podkładka (Laminum)

W11.013-01.01.030

1

0,160

31

Odpowietrznik (M16)

W11.013-01.01.031/2

1

0,250

31*

Odpowietrznik (M12)

ZN-626/C-1-31A

32

Podkładka 17/25,5x4

W11.013-01.01.032

42

0,014

33

Podkładka 25/39,5x4

W11.013-01.01.033

12

0,030

34

Śruba M24x80-10.9

PN-EN ISO 4762:2001

12

0,435

35

Wkręt

W11.013-01.01.035

8

0,120

36

Podkładka

f12,5/f18x2 Cu

W11.013-01.01/8

2

0,002

37

Podkładka

f30,5/36x2 Cu

W11.013-01.01/8

2

0,005

38

Podkładka

f17/22x2 Cu

W11.013-01.01/8

2

0,003

45

Pierścień uszczelniający 131,5x3,5

Wytwarzanie Artykułów z
Gumy
Kobyłka

1

0,005

46

Pierścień uszczelniający 150,5x3,5

Wytwarzanie Artykułów z
Gumy
Kobyłka

3

0,006

47

Pierścień uszczelniający 218x3,5

Wytwarzanie Artykułów z
Gumy
Kobyłka

2

0,008

48

Śruba M12x35-8.8

PN-EN ISO 4762:2001

11

0,043

49

Śruba M12x45-8.8-B

PN-EN 24017

8

0,047

50

Śruba M12x25-8.8

PN-EN ISO 4762:2001

72

0,036

51

Śruba M16x60-8.8

PN-EN ISO 4762:2001

6

0,122

52

Śruba M16x100-10.9

PN-EN ISO 4762:2001

24

0,186

53

Śruba M16x16-8.8

PN-EN ISO 4762:2001

1

0,057

53*

Śruba M12x15-8.8

ZN-626/C-1-53A

1

0,050

54

Śruba M16x40-10.9

PN-EN ISO 4762:2001

12

0,091

55

Śruba M16x90-8.8

PN-EN ISO 4762:2001

4

0,170

56

Pierścień uszczelniający A
140x170x15

PN-81/M.-86960

4

0,170

57

Pierścień uszczelniający E 60x80x8 TREB 00600-N7MM2

1

0,030

58

Pierścień osadczy sprężynujący W 150

PN-81/M.-85111

1

0,105

background image

Kombajn chodnikowy typu AM-50z-w – KATALOG CZĘŚCI

7

ZNPW „REMAG” Katowice

3)

59

Pierścień osadczy sprężyn. W 230

PN-81/M.-85111

1

0,330

60

Wpust pryzmatyczny AB 32x18x95 PN-70/M.-85005

2

0,414

61

Kołek sprężysty 12x28

PN-EN ISO 8752

1

0,016

62

Kołek sprężysty 20x100

PN-EN ISO 8752

10

0,153

63

Kołek stożkowy 10x60-A

PN-89/M.-85020

4

0,040

65

Łożysko baryłkowe 22313

PN-86/M.-86240

3

3,480

66

Łożysko baryłkowe 22315

PN-86/M-86240

2

5,230

67

Łożysko baryłkowe 23128

PN-86/M-86240

2

10,800

68

Łożysko kulkowe skośne QJ313

PN-87/M-86160

1

2,690

69

Łożysko walcowe NU313

PN-86/M-86180

1

2,300

3)

70

Łożysko baryłkowe 23226

PN-86/M-86240

1

14,500

71

Nakrętka łożyskowa KM13

PN-82/M-86478

2

0,203

72

Podkładka zębata MB13

PN-82/M-86482

4

0,290

75

Podkładka 13x72

PN-82/M-82012

4

0,024

76

Korek M30x2-4.8/B

ZN-77/Polmag 1709-02

1

0,157

77

Nakrętka z wkładką M16-8

ZN-77/Polmag 1727-06

4

0,034

4)

81

Koło zębate

ZN-626/C-1-81/3

1

42,300

4)

82

Łożysko baryłkowe 24126 W33

PN-86/M-82240

1

10,700

4)

83

Pierścień osadczy sprężynujący W 210

PN-81/M-85111

1

0,270

84

Pierścień uszczelniający ON
70,20x5,70 W265

INCO VERITAS

1

0,007

85

Tabliczka znamionowa

ZN-626/C-1-85/1

1

0,04

86

Nitokołek 3 x 6

PN-85/M-82983

4

0,0005

87

Pierścień uszczelniający OS 63 x 3

INCO VERITAS

2

0,002

88

Pierścień I

ZN-626/C-1B-88

2

89

Pierścień II

ZN-626/C-1B-89

2

90

Śruba M12x20-8.8

PN-EN ISO 4762:2001

12

0,01

91

Pierścień uszczelniający „0” 123,42
x 3,53

Passerotti

2

0,05

92

Pierścień uszczelniający „0” 215,49
x 3,53

Passerotti

2

0,008

93

Korek z magnesem

ZN-626/G-9-88

1

0,10

Uwagi:

1.

Koła zębate poz. 4 i 5 oznaczona indeksem

2)

mają dwie alternatywne wersje wykonania.

2.

Pozycje 10, 59, 70 oznaczone indeksem

3)

stosować alternatywnie z pozycjami 81, 82, 83 oznaczonymi indeksem

4)

.

3.

Poz. 87 stosować wraz z poz. 11

4)

.

4.

Poz. 23, 24, 25 oznaczone indeksem

6)

stosować alternatywnie z poz. 23 oznaczonym indeksem

5)

.

background image

Kombajn chodnikowy typu AM-50z-w – KATALOG CZĘŚCI

8

ZNPW „REMAG” Katowice

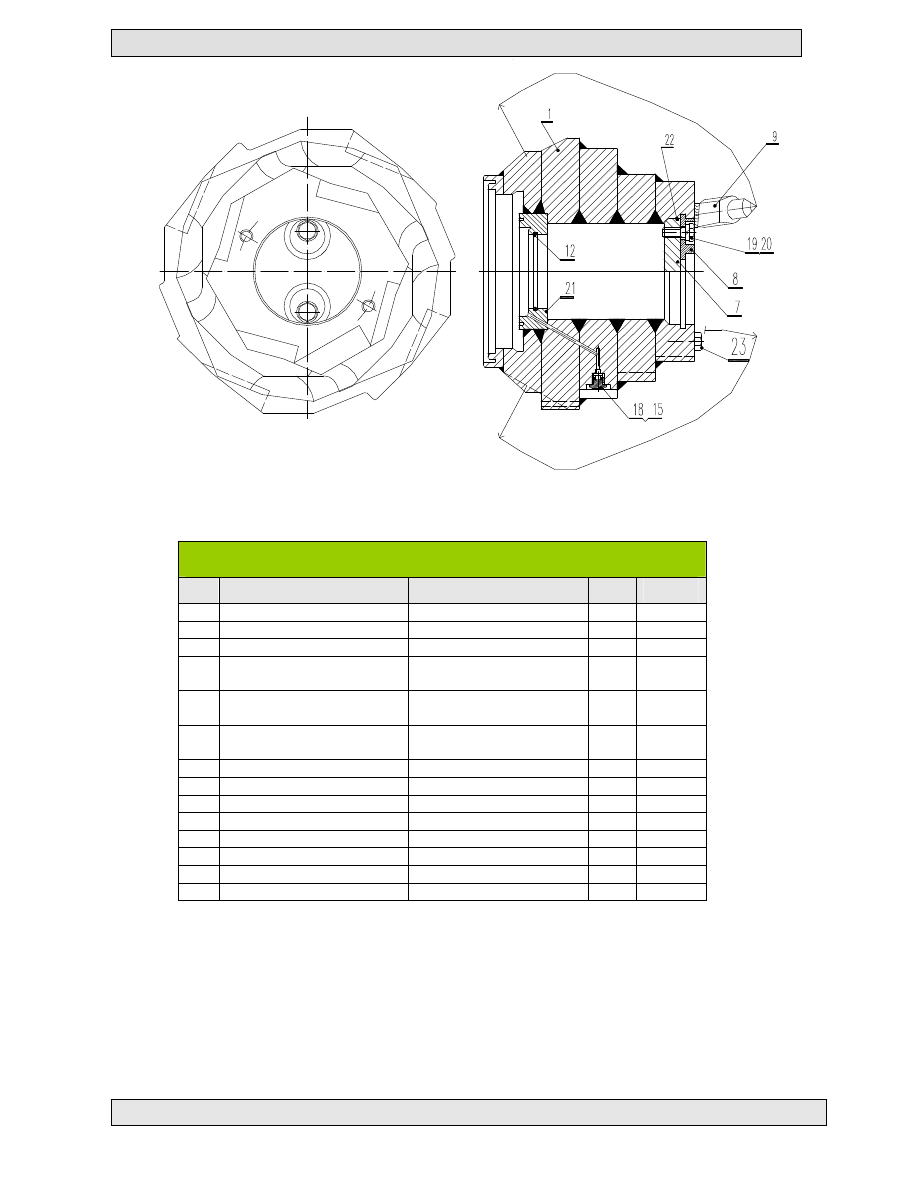

Rys.1.4 Głowica urabiająca

f750x550 [W08.055/9]

Głowica urabiająca

f750x550 – rys. W08.055/9

Poz.

Nazwa części (podzespołu)

Nr rysunku lub normy

Il. szt.

Ciężar 1
szt. [kG]

1

Kadłub P+L

W08.054-01/6

1

407

7

Pokrywa

ZN-626/C-4-2/3

1

4,96

8

Płytka blokująca

W08.054-008

1

1,6

9

1)

Uchwyt nożowy „A”
(dwustopniowy)

ZN-626/C-2-1-2C/2

48

1,7

9

2)

Uchwyt nożowy „B”
(jednostopniowy)

ZN-626/C-2-1-2/2

48

1,8

12

Pierścień 0 NBR-70-N-7 x
132 G

PN-90/M-73060

1

0,02

13

15

Korek zamykający M22x1,5

KB-3

1

0,15

18

Smarowniczka M10x1

PN-76/M-86002

1

0,1

19

Śruba M16x40-5.8

PN EN 24017:1998

2

0,088

20

Podkładka sprężysta Z 16,3

PN-77/M-82008

2

0,006

21

Pierścień labiryntowy

ZN-626/C-2-1-3/1

1

8,77

22

Pierścień OR 179,2 x 5,7

W 354 INCO

1

0,018

23

Śruba M24x35-5.8

PN EN 24017:1998

2

0,22

background image

Kombajn chodnikowy typu AM-50z-w – KATALOG CZĘŚCI

9

ZNPW „REMAG” Katowice

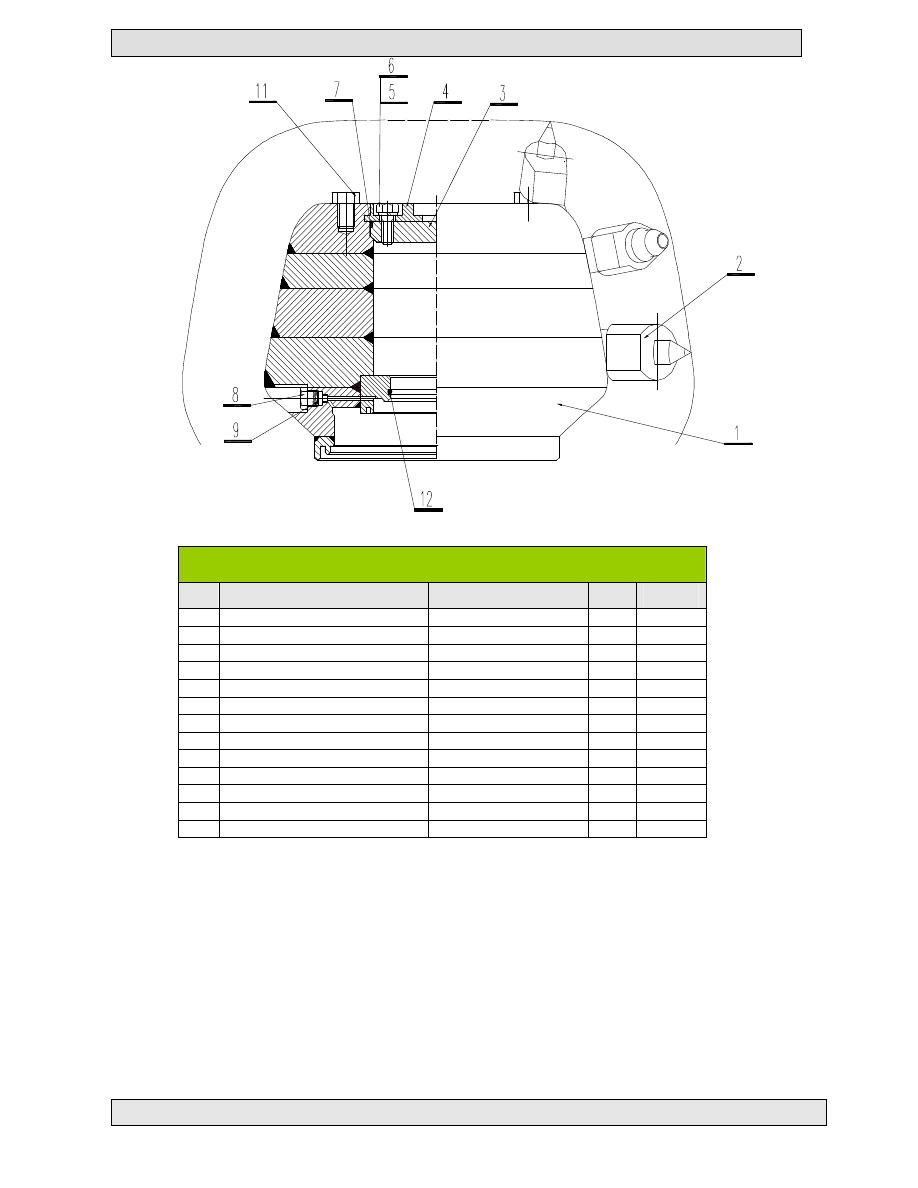

Rys.1.5 Głowica urabiająca – ZN-626/C-10/2

Głowica urabiająca– rys. ZN-626/C-10/2

Poz.

Nazwa części (podzespołu)

Nr rysunku lub normy

Il. szt.

Ciężar 1
szt. [kG]

1

Kadłub P+L

ZN-626/C-10-1/2

1

369

2*

Uchwyt nożowy „A”

ZN-626/C-2-1-2C/2

40

1,70

2*

Uchwyt nożowy „B”

ZN-626/C-2-1-2/2

40

1,82

3

Pokrywa

ZN-626/C-4-2/3

1

4,96

4

Płytka blokująca

W08.054-008

2

1,60

5

Śruba M16x40-5.8

PN-85/M-82105

2

0,09

6

Podkładka sprężysta Z16,3

PN-77/M-82008

2

0,006

7

Pierścień OR 179,2x5,7

W354 INCO

1

0,018

8

Korek zamykający M22x1,5

KB-3

1

0,15

9

Smarowniczka M10x1

PN-76/M-86002

1

0,007

10

11

Śruba M20x40-5,8

PN EN 24017

2

0,208

12

Pierścień 0 NBR-70-N-7x132 G

PN-90/M-73060

1

0,02


Wyszukiwarka

Podobne podstrony:
kombajn chodnikowy AM 50 katalog
AM 50 Katalog 3
AM 50 Katalog 4
AM 50 Katalog 16
AM 50 Katalog 10
AM 50 Katalog 12
AM 50 Katalog 17
AM 50 Katalog 14
AM 50 Katalog 15
AM 50 Katalog 2
AM 50 Katalog 0
AM 50 Katalog 11
AM 50 Katalog 6
Instr.przeg.kons.podzesp.komb.AM-50, Instrukcje w wersji elektronicznej
AM-50 zw, Instrukcje w wersji elektronicznej
opis kombajnu AM 50

więcej podobnych podstron
