Kombajn chodnikowy typu AM-50z-w– KATALOG CZĘŚCI

1

ZNPW „REMAG” Katowice

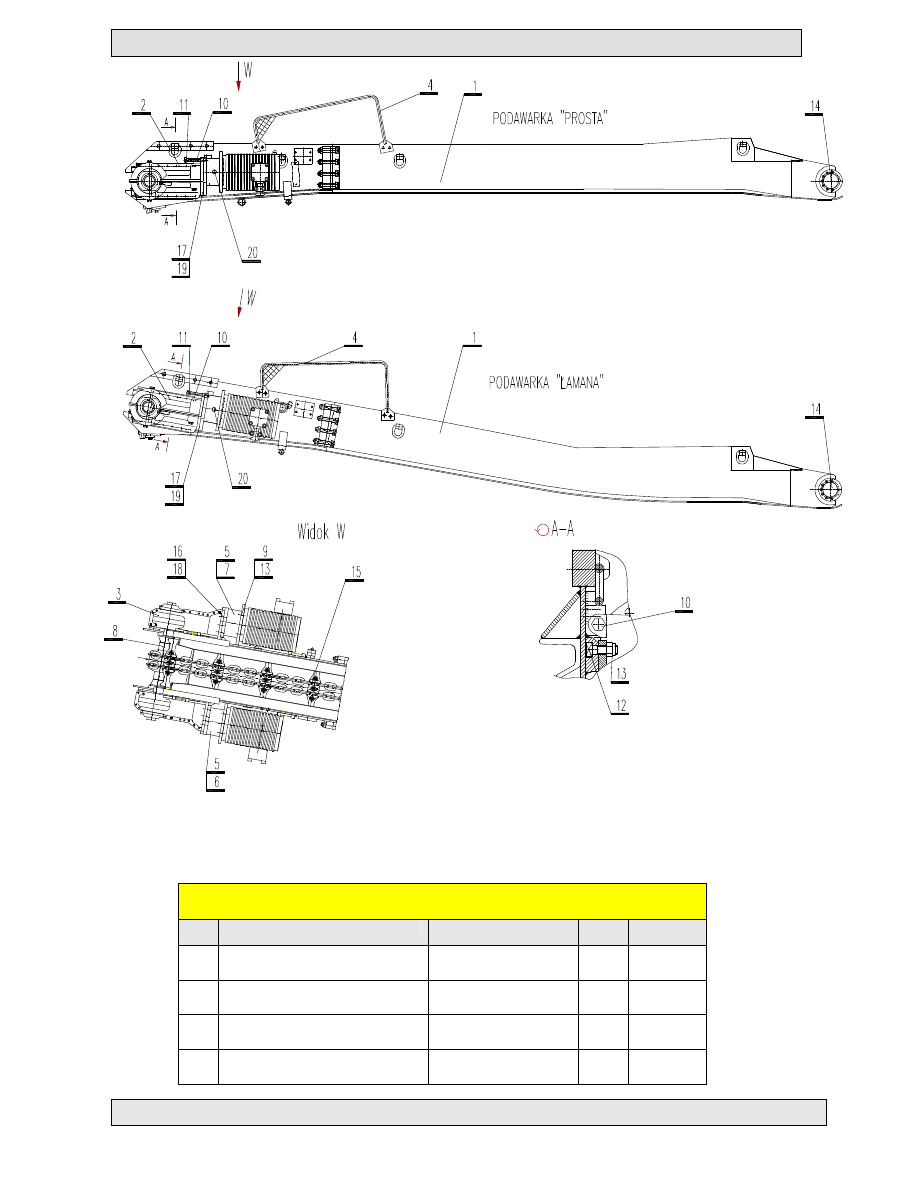

Rys. 4. Przenośnik łańcuchowy [ZN-626/FB]

Przenośnik łańcuchowy – rys. ZN-626/FB

Poz.

Nazwa części (podzespołu)

Nr rysunku lub normy

Il. szt.

Ciężar 1 szt.
[kG]

1

PODAWARKA KOMBAJNU
(podawarka „łamana”)

ZN-626/FB-1

1

1346,00

1*

PODAWARKA KOMBAJNU
(podawarka „prosta”)

ZN-626/FB-1A

1

1346,00

2

PRZEKŁADNIA
PRZENOŚNIKA PRAWA

W11.013-04.02/6

1

99,00

3

PRZEKŁADNIA
PRZENOŚNIKA LEWA

W11.013-04.03/6

1

99,00

Kombajn chodnikowy typu AM-50z-w– KATALOG CZĘŚCI

2

ZNPW „REMAG” Katowice

4

OSŁONA

W11.013-04.04/2

1

10,00

4*

OSŁONA

ZN-626/F-4/3

1

11,00

5

SPRZĘGŁO ELASTYCZNE

PK-33

2

6,00

5*

Sprzęgło elastyczne 385-38/50-
30/55 003 APM/R

FENA Katowice

2

6,00

5*

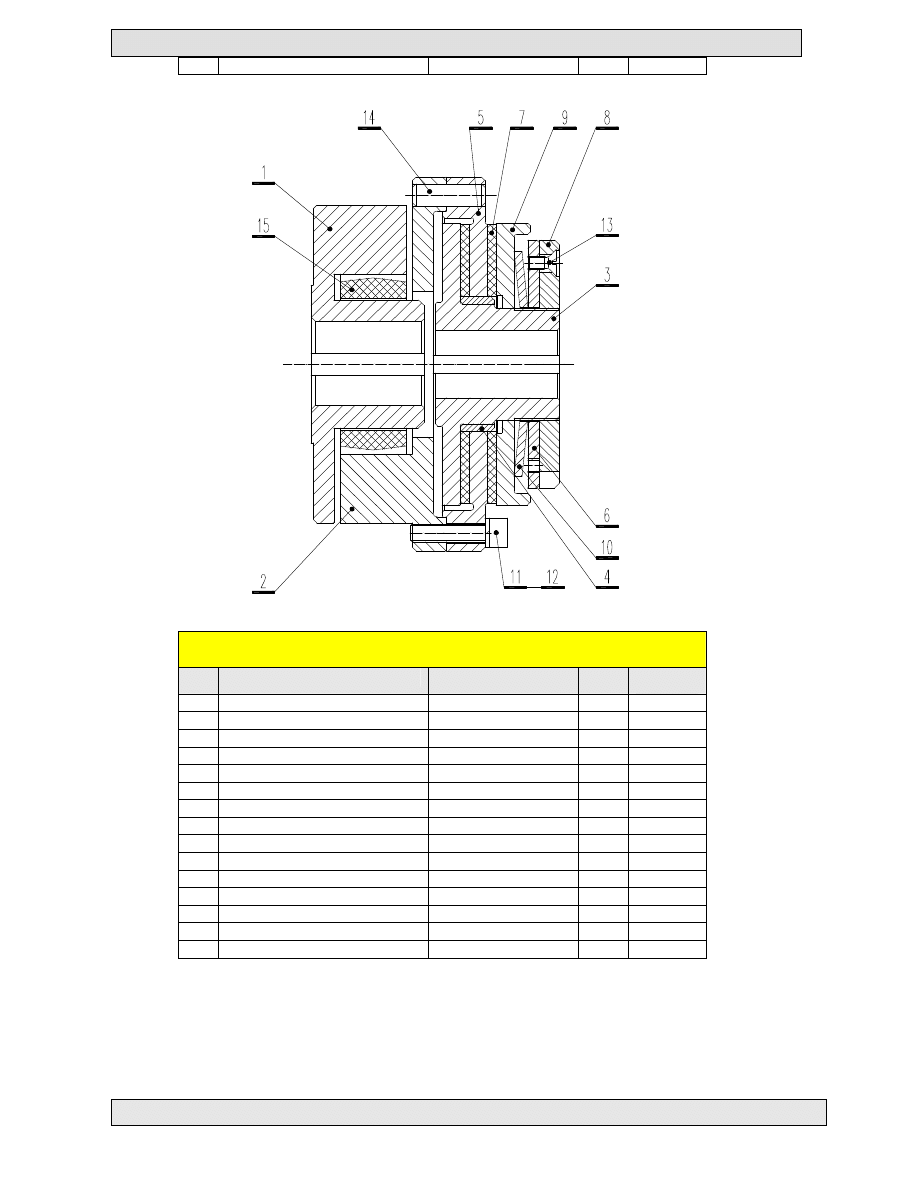

Sprzęgło poślizgowe

ZN-626/F-5/2

2

6,00

6

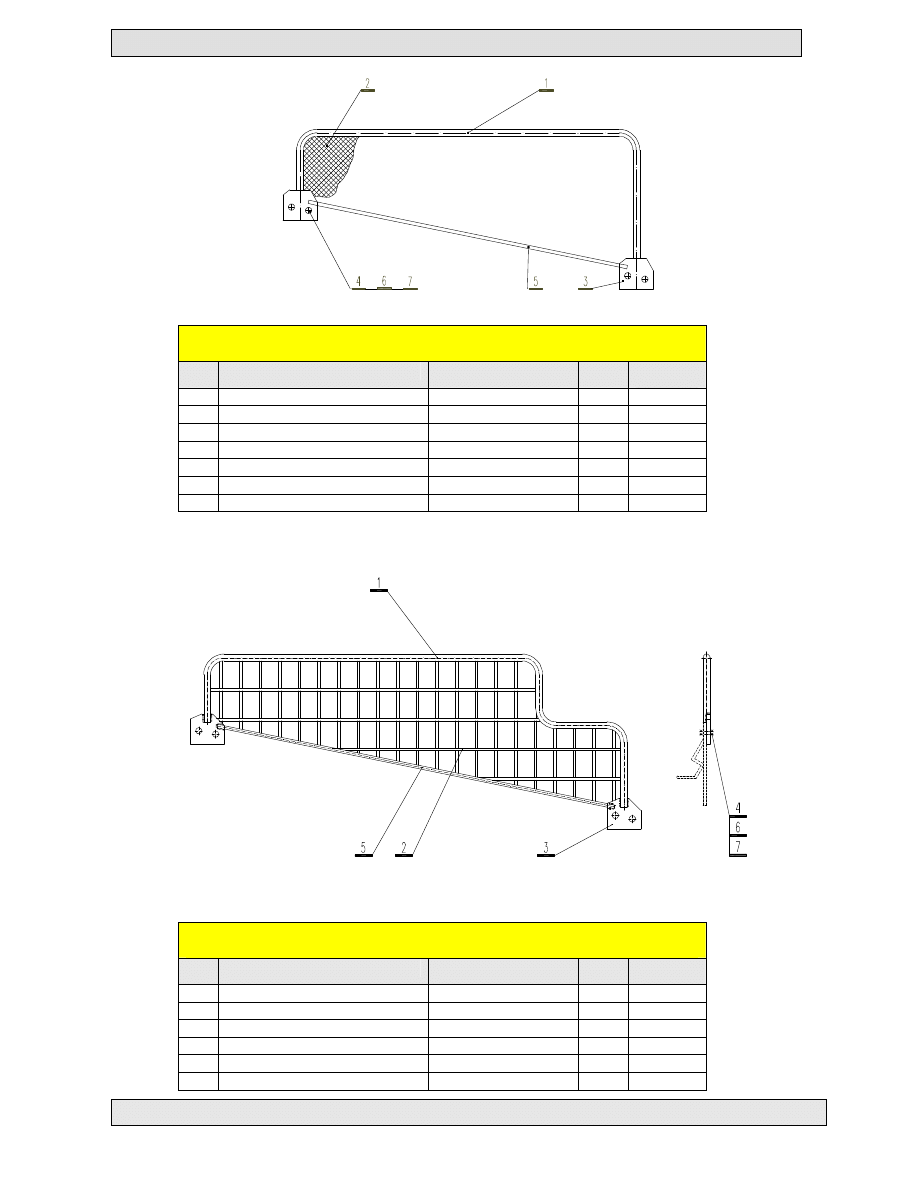

Osłona prawa sprzęgła
poślizgowego

W11.013-04.006/3

1

10,20

7

Osłona lewa sprzęgła
poślizgowego

(wersja odlew)

W11.013-04.007/5

1

10,20

7*

Osłona lewa sprzęgła
poślizgowego

(wersja spawana)

ZN-626/F-7A

1

10,70

8

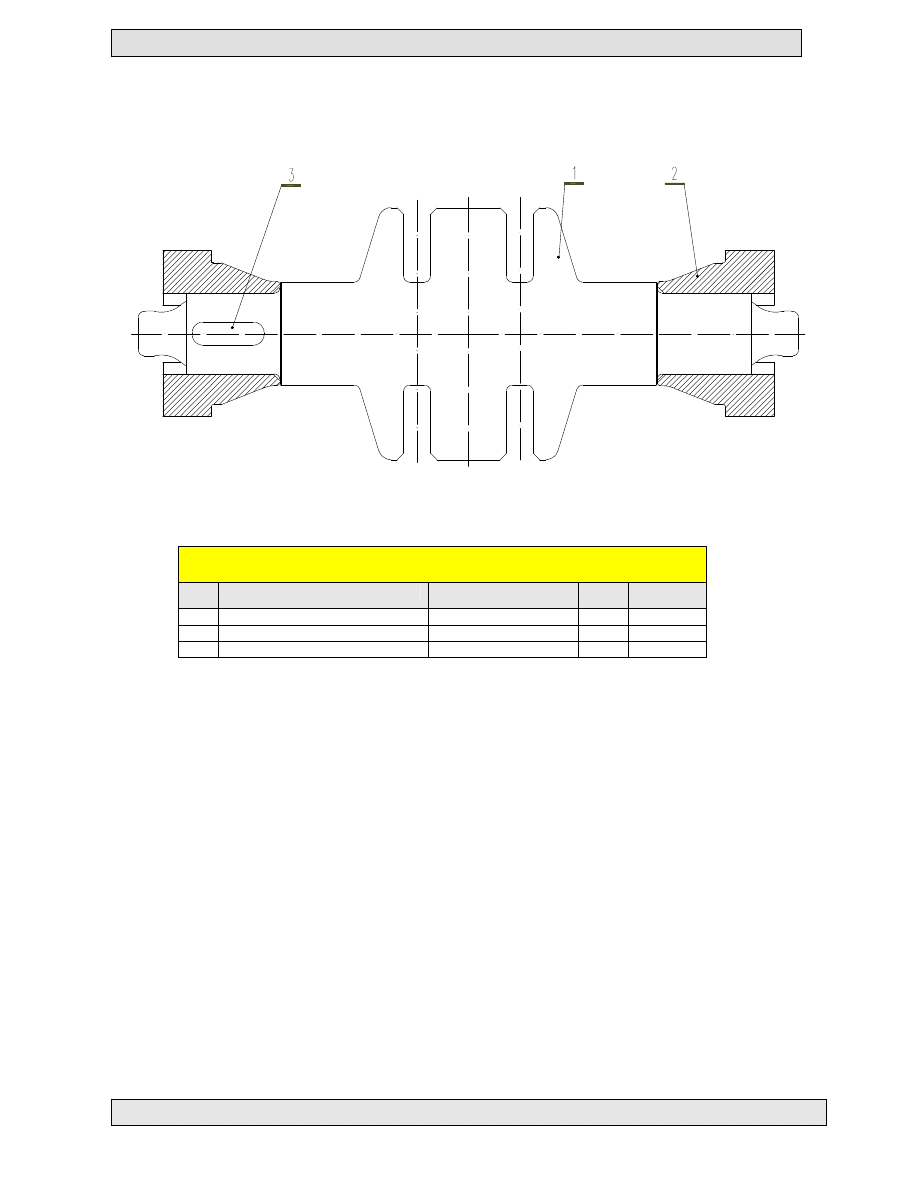

BĘBEN NAPĘDOWY

G24.003-03

1

30,00

9

Śruba M16x70-8.8

PN EN ISO 4762

8

0,14

10

Śruba zaciskowa

ZN-626/F-10A

2

0,15

11

Nakrętka M24-8

PN EN ISO 4032

2

0,07

12

Śruba zaciskowa

ZN-626/F-12/1

20

0,10

12*

Śruba do rowków teowych
M16x63

DIN 787

20

0,16

13

Nakrętka z wkładką M16-8

PN EN ISO 7040

28

0,03

14

BĘBEN ZWROTNY

ZN-626/FA-1A-4

1

42,00

15

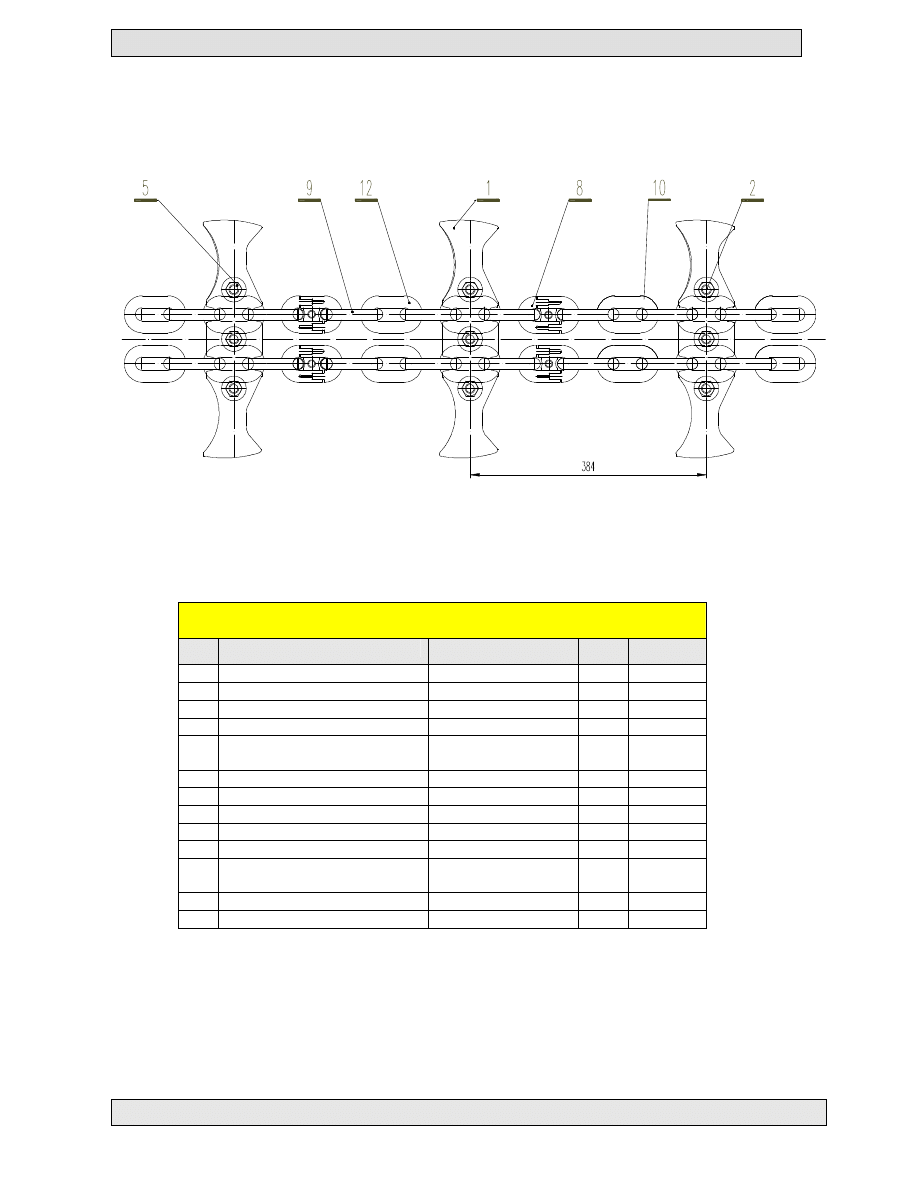

ŁAŃCUCH ZGRZEBŁOWY

ZN-626/F-1-5/3

1

362,40

16

Śruba M10x35-8.8

PN EN ISO 4762

14

0,03

17

Śruba dwustronna 1d M10x35-
8.8

PN-90/M-82125

8

0,02

18

Podkładka sprężysta Z 10,2

PN-77/M-82008

14

0,002

19

Nakrętka M10-8-B

PN EN ISO 4032

8

0,01

20

Korek M20x1,5

ZN-626/F-20

4

0,05

Poz. z * oznaczają wykonanie alternatywne

Kombajn chodnikowy typu AM-50z-w– KATALOG CZĘŚCI

3

ZNPW „REMAG” Katowice

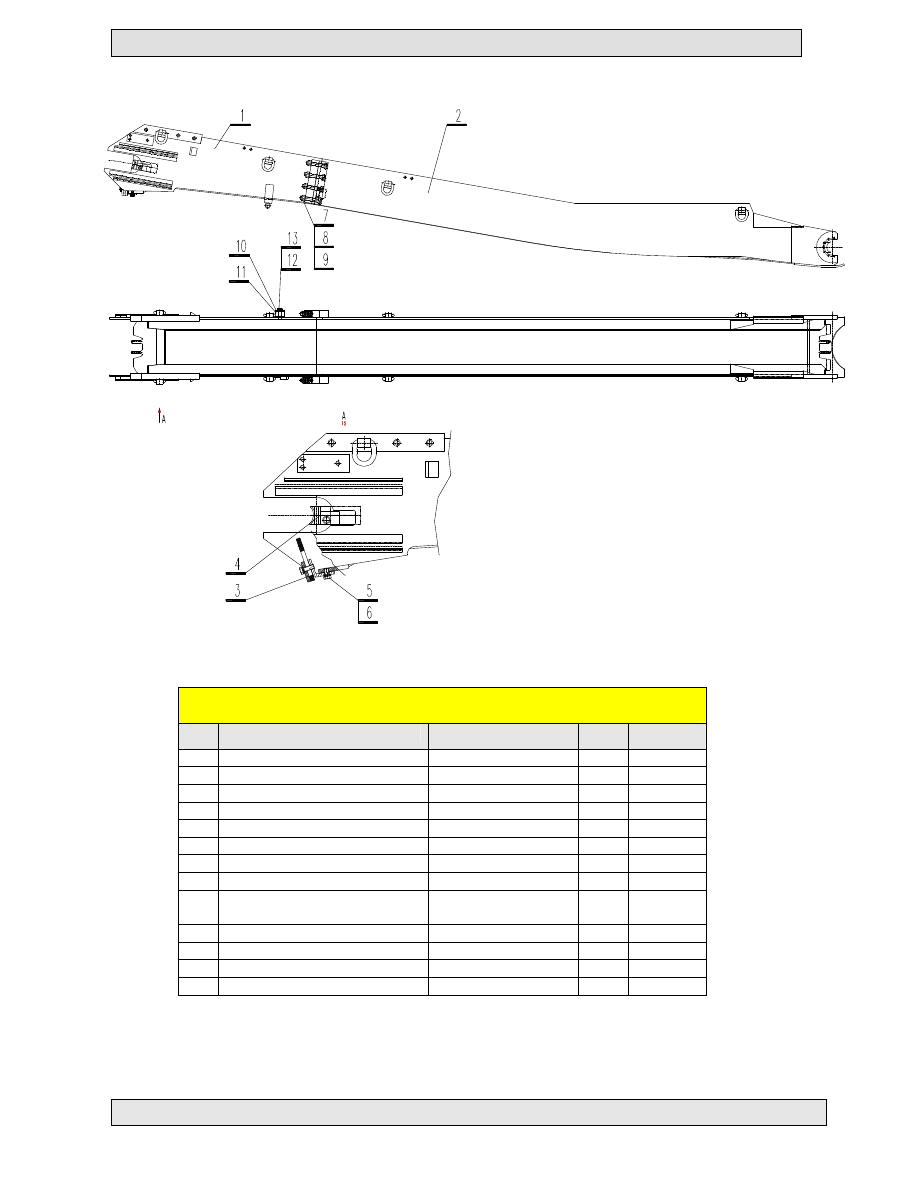

Rys. 4.1a. Podawarka kombajnu „łamana” [ZN-626/FB-1]

Podawarka kombajnu „łamana” – rys. ZN-626/FB-1

Poz.

Nazwa części (podzespołu)

Nr rysunku lub normy

Il. szt.

Ciężar 1 szt.
[kG]

1

Kadłub napędu

ZN-626/FB-1-1

1

418,00

2

Kadłub zwrotny

ZN-626/FB-1-2

1

870,00

3

OBCIERACZ

ZN-626/FB-1-3

1

13,00

4

Wyrzutnik

ZN-626/FB-1-4

1

36,20

5

Śruba M16x30-8.8

PN EN ISO 4017

3

0,08

6

Podkładka spr. Z16,3

PN-77/M-82008

3

0,01

7

Śruba M24x140-8.8

PN EN ISO 4762

8

0,60

8

Podkładka 25

PN WEN ISO 7091

8

0,03

9

Nakrętka sześciokątna z wkładką
poliamidową M24

PN EN ISO 7040

8

0,10

10

Płyta dociskowa

ZN-626/FB-1-10

1

0,60

11

Zacisk

ZN-626/FB-1-11

1

0,85

12

Śruba M12x65-8.8

PN EN ISO 4014

2

0,70

13

Podkładka spr. Z12,2

PN-77/M-82008

2

0,01

Kombajn chodnikowy typu AM-50z-w– KATALOG CZĘŚCI

4

ZNPW „REMAG” Katowice

Rys. 4.1b. Podawarka kombajnu „prosta” [ZN-626/FB-1A]

Podawarka kombajnu „łamana” – rys. ZN-626/FB-1A

Poz.

Nazwa części (podzespołu)

Nr rysunku lub normy

Il. szt.

Ciężar 1 szt.
[kG]

1

Kadłub napędu

ZN-626/FB-1-1

1

418,00

2

Kadłub zwrotny

ZN-626/FB-1A-2

1

870,00

3

OBCIERACZ

ZN-626/FB-1-3

1

13,00

4

Wyrzutnik

ZN-626/FB-1-4

1

36,20

5

Śruba M16x30-8.8

PN EN ISO 4017

3

0,08

6

Podkładka spr. Z16,3

PN-77/M-82008

3

0,01

7

Śruba M24x140-8.8

PN EN ISO 4762

8

0,60

8

Podkładka 25

PN WEN ISO 7091

8

0,03

9

Nakrętka sześciokątna z wkładką
poliamidową M24

PN EN ISO 7040

8

0,10

10

Płyta dociskowa

ZN-626/FB-1-10

1

0,60

11

Zacisk

ZN-626/FB-1-11

1

0,85

12

Śruba M12x65-8.8

PN EN ISO 4014

2

0,70

13

Podkładka spr. Z12,2

PN-77/M-82008

2

0,01

Kombajn chodnikowy typu AM-50z-w– KATALOG CZĘŚCI

5

ZNPW „REMAG” Katowice

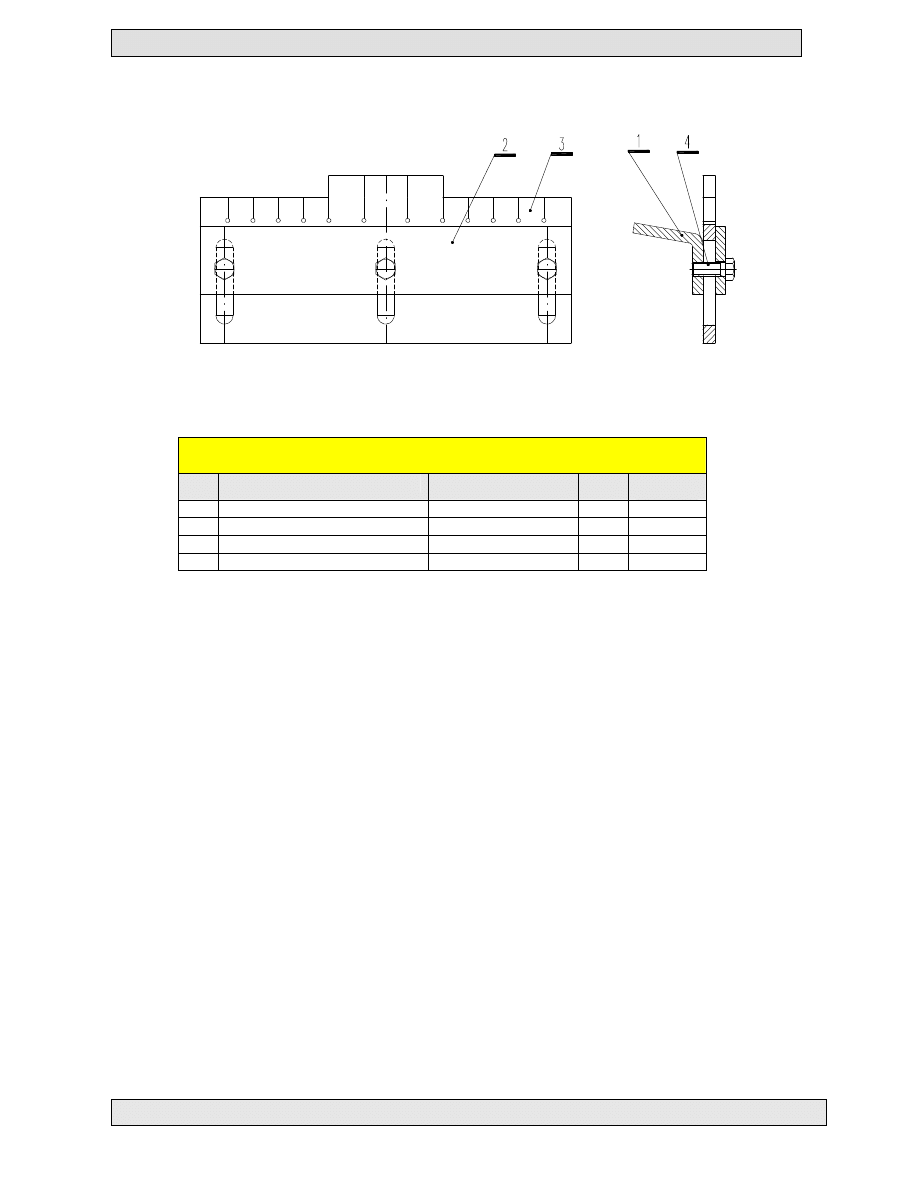

Rys. 4.1.1 Obcieracz [ZN-626/FB-1-3]

Obcieracz – rys. ZN-626/FB-1-3

Poz.

Nazwa części (podzespołu)

Nr rysunku lub normy

Il. szt.

Ciężar 1 szt.
[kG]

1

Blacha gięta

ZN-626/FB-1-3-1

1

5,70

2

Pręt płaski

ZN-626/FB-1-3-2

1

3,30

3

Śruba M16x40-8.8-B

PN EN 24017

3

0,90

4

Wkładka gumowa

ZN-626/FB-1-3-4

1

2,70

Kombajn chodnikowy typu AM-50z-w– KATALOG CZĘŚCI

6

ZNPW „REMAG” Katowice

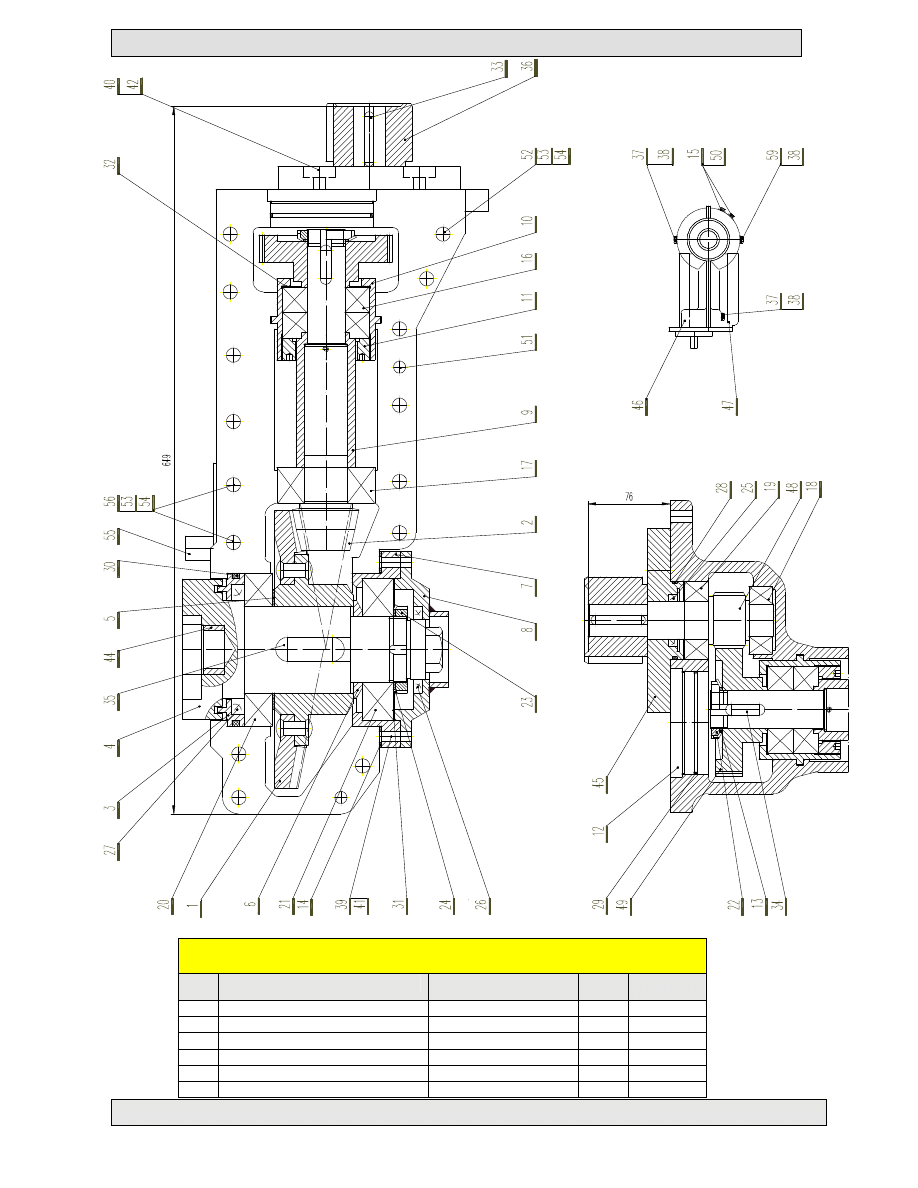

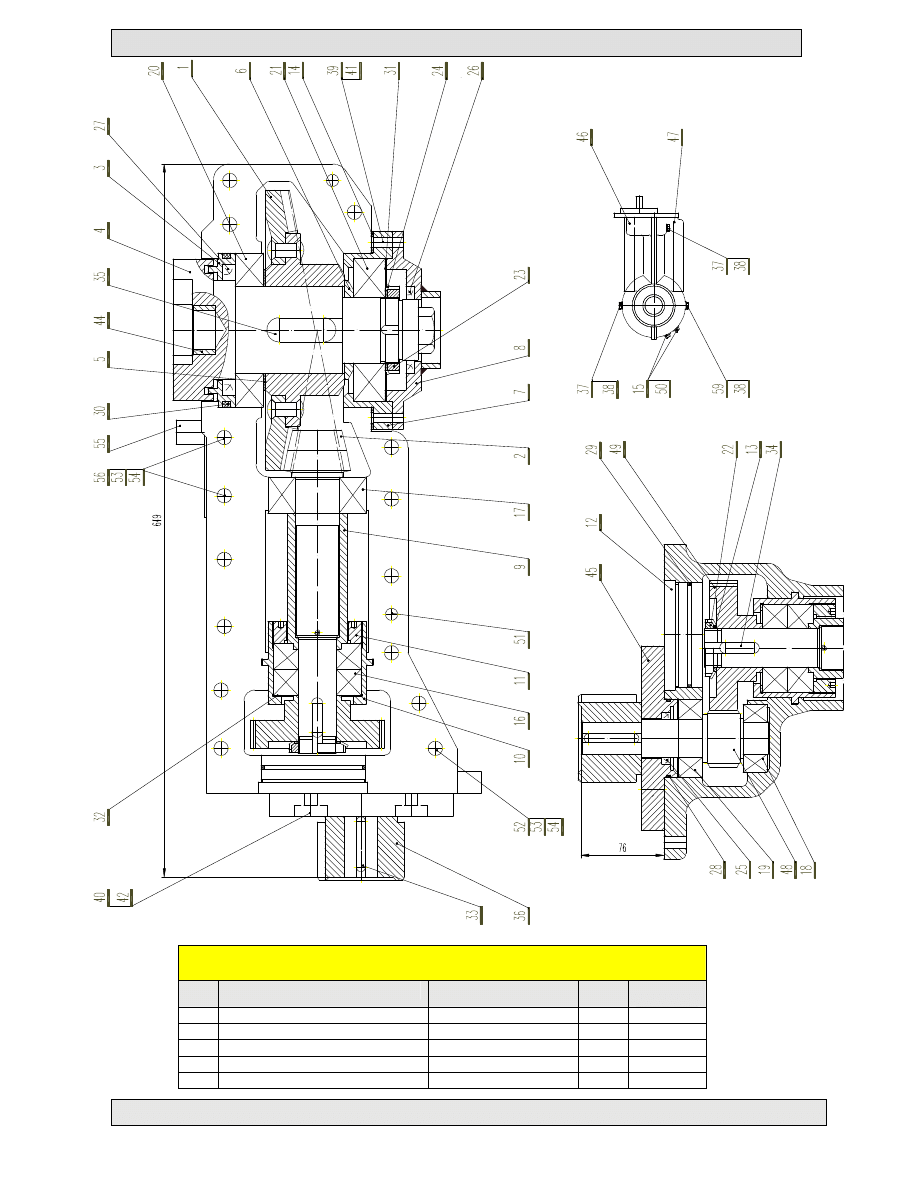

Rys. 4.2. Przekładnia przenośnika prawa [W11.013-04.02/6]

Przekładnia przenośnika prawa – rys. W11.013-04.02/6

Poz.

Nazwa części (podzespołu)

Nr rysunku lub normy

Il. szt.

Ciężar 1 szt.
[kG]

1

Koło zębate

W11.013-04.02.01/2

1

5,600

2

Zębnik z=9 (Modul)

ZN-626/F-2-2A/3

1

4,000

3

Pierścień labiryntu

W11.013-04.02.003/1

1

0,770

4

Wał sprzęgła

W11.013-04.02.004/3

1

7,600

5

Pierścień

W11.013-04.02.005/1

1

0,130

Kombajn chodnikowy typu AM-50z-w– KATALOG CZĘŚCI

7

ZNPW „REMAG” Katowice

6

Pierścień

W11.013-04.02.006/1

1

0,100

7

Oprawa łożyska

W11.013-04.02.007/1

1

2,500

3)

8

Pokrywa wyk. I (odlew)

W11.013-04.02.008/1
ark. 1/2

1

2,840

3)

8

Pokrywa wyk. II (wersja spawana)

W11.013-04.02.008/1
ark. 2/2

1

2,840

9

Tuleja dystansowa

W11.013-04.02.009/1

1

1,200

10

Oprawa łożyska

ZN-626/F-2-10

1

0,800

11

Śruba

W11.013-04.02.011

1

0,400

12

Pokrywa

W11.013-04.02.012/1

1

1,900

13

Podkładka zębata

ZN-626/F-2-13/1

1

0,010

14

Podkładka regulacyjna

W11.013-04.02.014

1

0,010

15

Korek

ZN-626/C-1-20

2

0,100

16

Łożysko stożkowe 31307A

PN-ISO 355:1997

2

0,504

17

Łożysko baryłkowe 22308

PN-86/M-86240

1

0,994

18

Łożysko baryłkowe 22206

PN-86/M-86240

1

0,290

19

Łożysko baryłkowe 22207

PN-86/M-86240

1

0,431

20

Łożysko walcowe NJ216

PN-86/M-86180

1

1,550

21

Łożysko kulkowe 6312

PN-85/M-86100

1

1,700

22

Nakrętka łożyskowa KM7

PN-82/M-86478

1

0,053

23

Nakrętka łożyskowa KM12

PN-82/M-86478

1

0,174

24

Podkładka zębata MB12

PN-82/M-86482

1

0,025

25

Pierścień uszczelniający A 35x47x7

PN-81/M-86960

1

0,010

26

Pierścień uszczelniający A 55x80x8

PN-81/M-86960

1

0,035

27

Pierścień uszczelniający A
90x120x12

PN-81/M-86960

1

0,095

28

Pierścień uszczelniający 64x3,5

PN-64/M-73093

1

0,002

29

Pierścień uszczelniający 90x3

PN-64/M-73093

1

0,002

30

Pierścień uszczelniający 129,2x5,7

PN-60/M-86961

1

0,013

31

Podkładka

W11.013-04.02.031

1

0,016

32

Podkładka

W11.013-04.02.032

2

0,005

33

Wpust pryzmatyczny A 8x7x50

PN-70/M-85005

1

0,021

34

Wpust pryzmatyczny AB 10x8x36

PN-70/M-85005

1

0,022

35

Wpust pryzmatyczny AB 22x14x63

PN-70/M-85005

2

0,147

36

Końcówka sprzęgła

W11.013-04.02.036/3

1

2,000

37

Korek M22x1,5

ZN-626/F-2-37/2

2

0,091

38

Podkładka

W11.013-04.02.038

3

0,003

39

Śruba M8x45-8.8-B

PN-EN 24017:1998

6

0,020

40

Śruba M10x25-8.8-B

PN-EN 24017:1998

6

0,023

41

Podkładka sprężysta 8,2

PN-77/M-82008

6

0,001

42

Podkładka sprężysta 10,2

PN-77/M-82008

6

0,002

43

44

Tuleja

ZN-626/F-2-44/1

1

0,100

45

Pokrywa prawa

W11.013-04.02.045/3

1

3,500

46

Kadłub prawy

ZN-626/F-2-46/5

1

25,500

47

Kadłub prawy

ZN-626/F-2-47/3

1

25,500

48

Koło zębate z=17

W11.013-04.02.048/3

1

3,000

49

Koło zębate z=44

W11.013-04.02.049/1

1

2,000

50

Podkładka

W11.013-04.02.050

2

0,030

51

Kołek stożkowy 10x35-A

PN-89/M-85020

2

0,023

52

Śruba M12x35-8.8

PN-EN ISO 4762:2001

13

0,043

53

Nakrętka M12-8-B

PN-EN 24032

15

0,015

54

Podkładka sprężysta 12,2

PN-77/M-82008

15

0,003

55

Czop łożyska zabieraka

ZN-626/F-2-55/3

1

0,580

56

Śruba M12x60-8.8

PN-EN ISO 4762:2001

2

0,065

59

Korek z magnesem

ZN-626/F-59

1

0,17

Kombajn chodnikowy typu AM-50z-w– KATALOG CZĘŚCI

8

ZNPW „REMAG” Katowice

Rys. 4.3. Przekładnia przenośnika lewa [W11.013-04.03/6]

Przekładnia przenośnika lewa – rys. W11.013-04.03/6

Poz.

Nazwa części (podzespołu)

Nr rysunku lub normy

Il. szt.

Ciężar 1 szt.
[kG]

1

Koło zębate

W11.013-04.02.01/2

1

5,600

2

Zębnik z=9 (Modul)

ZN-626/F-2-2A/3

1

4,000

3

Pierścień labiryntu

W11.013-04.02.003/1

1

0,770

4

Wał sprzęgła

W11.013-04.02.004/2

1

7,600

5

Pierścień

W11.013-04.02.005/1

1

0,130

6

Pierścień

W11.013-04.02.006/1

1

0,100

Kombajn chodnikowy typu AM-50z-w– KATALOG CZĘŚCI

9

ZNPW „REMAG” Katowice

7

Oprawa łożyska

W11.013-04.02.007/1

1

2,500

3)

8

Pokrywa wyk. I (odlew)

W11.013-04.02.008/1
ark. 1/2

1

2,840

3)

8

Pokrywa wyk. II (wersja spawana)

W11.013-04.02.008/1
ark. 2/2

1

2,840

9

Tuleja dystansowa

W11.013-04.02.009/1

1

1,200

10

Oprawa łożyska

ZN-626/F-2-10

1

0,800

11

Śruba

W11.013-04.02.011

1

0,400

12

Pokrywa

W11.013-04.02.012/1

1

1,900

13

Podkładka zębata

ZN-626/F-2-13/1

1

0,010

14

Podkładka regulacyjna

W11.013-04.02.014

1

0,010

15

Korek

ZN-626/C-1-20

2

0,100

16

Łożysko stożkowe 31307A

PN-ISO 355:1997

2

0,504

17

Łożysko baryłkowe 22308

PN-86/M-86240

1

0,994

18

Łożysko baryłkowe 22206

PN-86/M-86240

1

0,290

19

Łożysko baryłkowe 22207

PN-86/M-86240

1

0,431

20

Łożysko walcowe NJ216

PN-86/M-86180

1

1,550

21

Łożysko kulkowe 6312

PN-85/M-86100

1

1,700

22

Nakrętka łożyskowa KM7

PN-82/M-86478

1

0,053

23

Nakrętka łożyskowa KM12

PN-82/M-86478

1

0,174

24

Podkładka zębata MB12

PN-82/M-86482

1

0,025

25

Pierścień uszczelniający A 35x47x7

PN-81/M-86960

1

0,010

26

Pierścień uszczelniający A 55x80x8

PN-81/M-86960

1

0,035

27

Pierścień uszczelniający A
90x120x12

PN-81/M-86960

1

0,095

28

Pierścień uszczelniający 64x3,5

PN-64/M-73093

1

0,002

29

Pierścień uszczelniający 90x3

PN-64/M-73093

1

0,002

30

Pierścień uszczelniający 129,2x5,7

PN-60/M-86961

1

0,013

31

Podkładka

W11.013-04.02.031

1

0,016

32

Podkładka

W11.013-04.02.032

2

0,005

33

Wpust pryzmatyczny A 8x7x50

PN-70/M-85005

1

0,021

34

Wpust pryzmatyczny AB 10x8x36

PN-70/M-85005

1

0,022

35

Wpust pryzmatyczny AB 22x14x63

PN-70/M-85005

2

0,147

36

Końcówka sprzęgła

W11.013-04.02.036/3

1

2,000

37

Korek -M22x1,5

ZN-626/F-2-37/2

2

0,091

38

Podkładka

W11.013-04.02.038

3

0,003

39

Śruba M8x45-8.8-B

PN-EN 24017:1998

6

0,020

40

Śruba M10x25-8.8-B

PN-EN 24017:1998

6

0,023

41

Podkładka sprężysta 8,2

PN-77/M-82008

6

0,001

42

Podkładka sprężysta 10,2

PN-77/M-82008

6

0,002

43

44

Tuleja

ZN-626/F-2-44/1

1

0,100

45

Pokrywa prawa

W11.013-04.03.045/3

1

3,500

46

Kadłub lewy

ZN-626/F-3-46/4

1

25,500

47

Kadłub lewy

ZN-626/F-3-47/3

1

25,500

48

Koło zębate z=17

W11.013-04.02.048/3

1

3,000

49

Koło zębate z=44

W11.013-04.02.049/1

1

2,000

50

Podkładka

W11.013-04.02.050

2

0,030

51

Kołek stożkowy 10x35-A

PN-89/M-85020

2

0,023

52

Śruba M12x35-8.8

PN-EN ISO 4762:2001

13

0,043

53

Nakrętka M12-8-B

PN-EN 24032

15

0,015

54

Podkładka sprężysta 12,2

PN-77/M-82008

15

0,003

55

Czop łożyska zabieraka

ZN-626/F-2-55/3

1

0,580

56

Śruba M12x60-8.8

PN-EN ISO 4762:2001

2

0,065

59

Korek z magnesem

ZN-626/F-2-59

1

0,17

Kombajn chodnikowy typu AM-50z-w– KATALOG CZĘŚCI

10

ZNPW „REMAG” Katowice

Rys. 4.4a. Osłona [W11.013-04.04/2]

Osłona – rys. W11.013-04.04/2

Poz.

Nazwa części (podzespołu)

Nr rysunku lub normy

Il. szt.

Ciężar 1 szt.
[kG]

1

Poręcz

W11.013-04.04.001/1

1

3,900

2

Siatka osłony

W11.013-04.04.002/2

1

3,000

3

Blacha

W11.013-04.04.003/1

2

0,900

4

Śruba M16x45-4.8-C *

PN-EN 24016:1998

4

0,097

5

Pręt

f10x950

W11.013-04.04/1 p5

1

0,580

6

Nakrętka M16-4-C

PN-EN 24034:1999

4

0,036

7

Podkładka sprężysta 16,3

PN-77/M-82008

4

0,007

Rys. 4.4b. Osłona [ZN-626/F-4/3]

Osłona – rys. ZN-626/F-4/3

Poz.

Nazwa części (podzespołu)

Nr rysunku lub normy

Il. szt.

Ciężar 1 szt.
[kG]

1

Poręcz

ZN-626/F-4-1/2

1

4,50

2

Siatka osłony

ZN-626/F-4-2/3

1

3,10

3

Blacha

ZN-626/F-4-3/2

2

0,56

4

Śruba M16x50-8.8

PN-EN ISO 4014

4

0,10

5

Pręt

f10x1200

ZN-626/F-4/3 poz.5

1

0,73

6

Nakrętka M16-8

PN-EN ISO 4032

4

0,036

Kombajn chodnikowy typu AM-50z-w– KATALOG CZĘŚCI

11

ZNPW „REMAG” Katowice

7

Podkładka sprężysta 16,3

PN-77/M-82008

4

0,007

Rys. 4.5. Sprzęgło [PK-33]

Sprzęgło – rys. PK-33

Poz.

Nazwa części (podzespołu)

Nr rysunku lub normy

Il. szt.

Ciężar 1 szt.
[kG]

1

Sprzęgło

PK-33-1

1

1,00

2

Sprzęgło

PK-33-2

1

1,20

3

Tarcza

PK-33-3/1

1

0,70

4

Tuleja ø53/ø60 x15

PK-33-4/1

1

0,10

5

Tarcza

PK-33-5

1

0,80

6

Pokrywa ø110/ø50,5 x 5

PK-33-6/1

1

0,30

7

Okładzina cierna ø124/ø60 x 4

PK-33-7

2

0,10

8

Nakrętka ø110x9

PK-33-8

1

0,50

9

Kołnierz ø125x15

PK-33-9/1

1

0,50

10

Sprężyna

PK-33-10

1

0,30

11

Śruba M8x35-8.8

PN EN ISO 4762:2001

9

0,02

12

Podkładka sprężysta Z 8,2

PN-77/M-82008

9

0,001

13

Wkręt M6x12-5.8 -B

PN-85/M-82207

1

0,003

14

Kołek walcowy 10x32 -B

PN-89/M-85021

3

0,007

15

Wkładka sprzęgłowa

PK-33-15

1

0,10

Kombajn chodnikowy typu AM-50z-w– KATALOG CZĘŚCI

12

ZNPW „REMAG” Katowice

Rys. 4.6. Bęben napędowy [G24.003-03]

Bęben napędowy – rys. G24.003-03

Poz.

Nazwa części (podzespołu)

Nr rysunku lub normy

Il. szt.

Ciężar 1 szt.
[kG]

1

Wał napędowy

ZN-626/F-1-3-1

1

25,000

2

Kieł sprzęgła

G24.003-03.002/3

1

4,200

3

Wpust pryzmatyczny A 18x11x56

PN-70/M-85005

4

0,081

Kombajn chodnikowy typu AM-50z-w– KATALOG CZĘŚCI

13

ZNPW „REMAG” Katowice

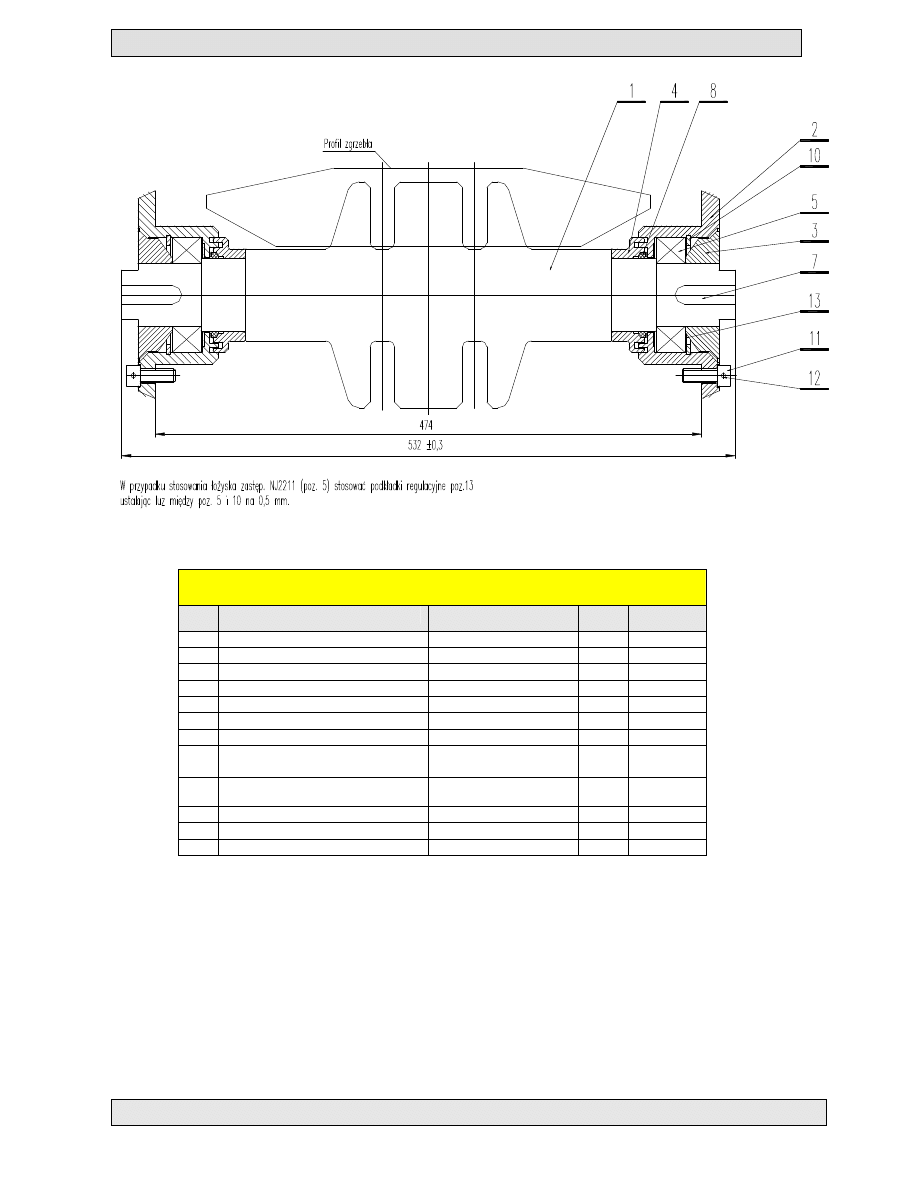

Rys. 4.7. Bęben zwrotny [ZN-626/FA-1A-4]

Bęben zwrotny – rys. ZN-626/FA-1A-4

Poz.

Nazwa części (podzespołu)

Nr rysunku lub normy

Il. szt.

Ciężar 1 szt.
[kG]

1

Wał zwrotny

ZN-626/F-1-4-1

1

25,000

2

Oprawa łożyska

ZN-626/F-1-4-2

2

3,000

3

Półsprzęgło

G24.003-04.003/3

2

1,400

4

Pierścień labiryntowy

G24.003-04.004/1

2

0,300

2)

5

Łożysko walcowe NJ2211

PN-86/M-86180

2

0,800

1)

6

Łożysko baryłkowe 22211

PN-86/M-86240

2

0,879

7

Wpust pryzmatyczny B 16x10x43

PN-70/M-85005

2

0,054

8

Pierścień uszczelniający V65

Wytwarzanie Artykułów
z Gumy Kobyłka

2

0,025

10

Pierścień osadczy sprężynujący

W

100

PN-81/M-85111

2

0,038

11

Śruba M12x30-5.8

ZN-626/FA-1-4-11/1

14

0,039

12

Drut zabezpieczający

f3x280

G24.003-04/4 p14

1

0,016

2)

13

Komplet podkładek regulacyjnych

G24.003-04.013

2

0,007

Uwagi:

1.Pozycja 6, Łożysko baryłkowe 22211, oznaczona indeksem

1)

jest łożyskiem podstawowym.

2.Pozycja 5, Łożysko walcowe NJ2211, oznaczona indeksem

2)

jest łożyskiem zastępczym stosowanym tylko w razie braku łożyska wg poz. 6.

3.Pozycję 13, Komplet podkładek regulacyjnych, oznaczoną indeksem

2)

stosować tylko w przypadku zabudowania łożysk NJ2211, poz. 5

Kombajn chodnikowy typu AM-50z-w– KATALOG CZĘŚCI

14

ZNPW „REMAG” Katowice

Rys. 4.8. Łańcuch zgrzebłowy [ZN-626/F-1-5/3]

Łańcuch zgrzebłowy – rys. ZN-626/F-1-5/3

Poz.

Nazwa części (podzespołu)

Nr rysunku lub normy

Il. szt.

Ciężar 1 szt.
[kG]

1

Zgrzebło 2x

f18

G24.003-05.001/6

30

6,200

2

Obejma M16/

f18x2

G24.003-05.002/1

30

0,590

3

4

1)

5

Nakrętka samozabezpieczająca R
M16-8-B

PN-85/M-82175

90

0,034

2)

5

Nakrętka M16-8-B

PN-EN 24032:1999

90

0,036

6

7

8

Ogniwo złączne 18x64 kl.D

FASING

6

0,800

9

Łańcuch 19x64 / 3 kl. FAS-US

FASING

2

1,266

10

Łańcuch 19x64 /169x2 parowany
kl. FAS-US

FASING

1

142,771

11

12

Łańcuch 19x64 / 5 kl.FAS-US

FASING

2

2,110

Uwagi:

1. Pozycja 5, Nakrętka samozabezpieczająca R M16-8-B, oznaczoną indeksem

1)

jest nakrętką podstawową.

2. Pozycję 5, Nakrętka M16-8-B, oznaczoną indeksem

2)

stosować jedynie w razie braku nakrętek z wkładką (poz.

1)

5). Nakrętki zabezpieczyć przed

odkręceniem klejem Loctite 243.
