DEMONTAŻ-MONTAŻ : PODWÓJNE KOŁO ZAMACHOWE Z TŁUMIKIEM DRGAŃ

DEMONTAŻ-MONTAŻ : PODWÓJNE KOŁO ZAMACHOWE Z TŁUMIKIEM DRGAŃ

DEMONTAŻ-MONTAŻ : PODWÓJNE KOŁO ZAMACHOWE Z TŁUMIKIEM DRGAŃ

DEMONTAŻ-MONTAŻ : PODWÓJNE KOŁO ZAMACHOWE Z TŁUMIKIEM DRGAŃ

SKRĘTNYCH

SKRĘTNYCH

SKRĘTNYCH

SKRĘTNYCH

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

.

1. Narzędzia

1. Narzędzia

1. Narzędzia

1. Narzędzia

Rysunek : E5AP361D

[1] blokada koła zamachowego (-).0188-F.

407 - B1BG1QK1 - Demontaż-montaż : Podwójne koło zamachowe z tł...

http://127.0.0.1:6090/affiche.do?ref=B1BG1QK1&refaff=B1BG1QK1...

1 z 4

2015-03-28 01:52

background image

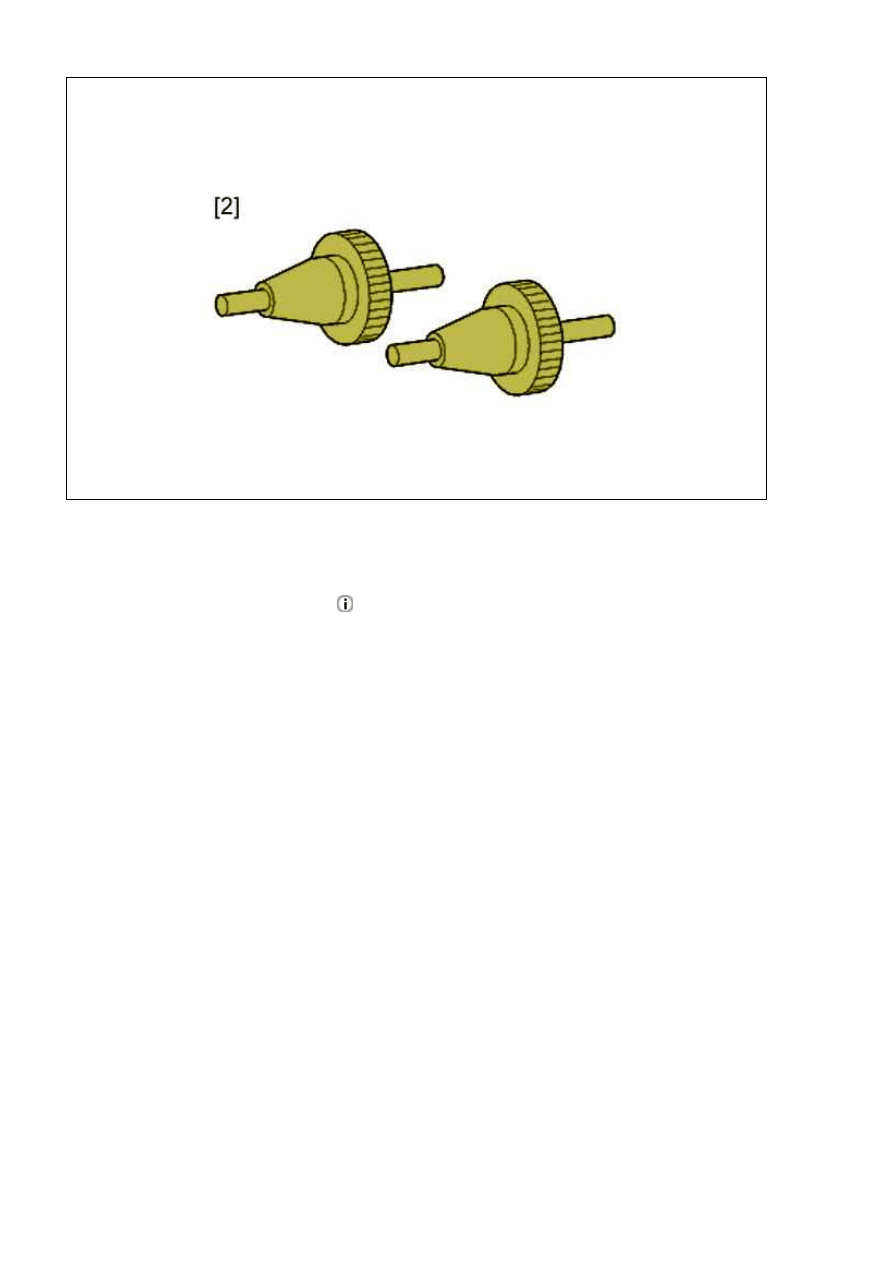

Rysunek : E5AP362D

[2] Przyrząd do montażu podwójnego koła zamachowego (-).0216-L.

2. Demontaż

2. Demontaż

2. Demontaż

2. Demontaż

Zdemontować mechanizm sprzęgła

Zdemontować mechanizm sprzęgła

Zdemontować mechanizm sprzęgła

Zdemontować mechanizm sprzęgła

.

Inne pojazdy : Zdemontować mechanizm sprzęgła .

Unieruchomić podwójne koło zamachowe amortyzujące ; Za pomocą narzędzia [1].

Zdemontować śruby mocujące podwójne koło zamachowe amortyzujące .

Zdemontować podwójne koło zamachowe amortyzujące .

Zdemontować blokadę koła zamachowego [1].

3. Montaż

3. Montaż

3. Montaż

3. Montaż

Sprawdzić obecność kołka ustalającego .

407 - B1BG1QK1 - Demontaż-montaż : Podwójne koło zamachowe z tł...

http://127.0.0.1:6090/affiche.do?ref=B1BG1QK1&refaff=B1BG1QK1...

2 z 4

2015-03-28 01:52

background image

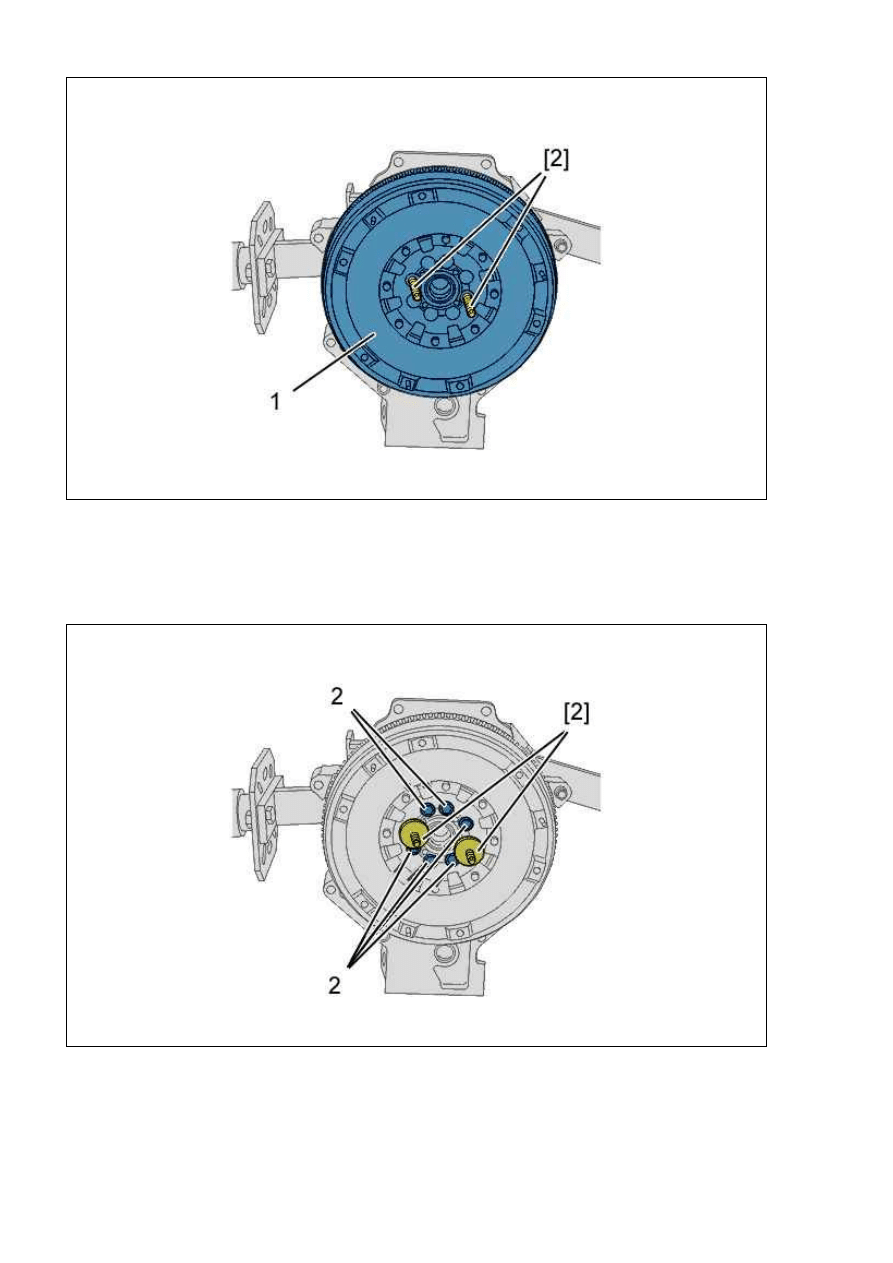

Rysunek : B1CP0LED

Wkręcić w wał korbowy 2 trzpienie gwintowane przyrządu [2] w miejsce 2 przeciwległych śrub mocujących podwójne koło

zamachowe amortyzujące .

Zamontować podwójne koło zamachowe amortyzujące (1).

Rysunek : B1CP0LFD

Wycentrować podwójne koło zamachowe amortyzujące ; Za pomocą stożków centrujących i nakrętek radełkowanych

przyrządu [2].

Zamontować śruby (2) (Bez dokręcania go).

Zdemontować przyrząd [2].

407 - B1BG1QK1 - Demontaż-montaż : Podwójne koło zamachowe z tł...

http://127.0.0.1:6090/affiche.do?ref=B1BG1QK1&refaff=B1BG1QK1...

3 z 4

2015-03-28 01:52

background image

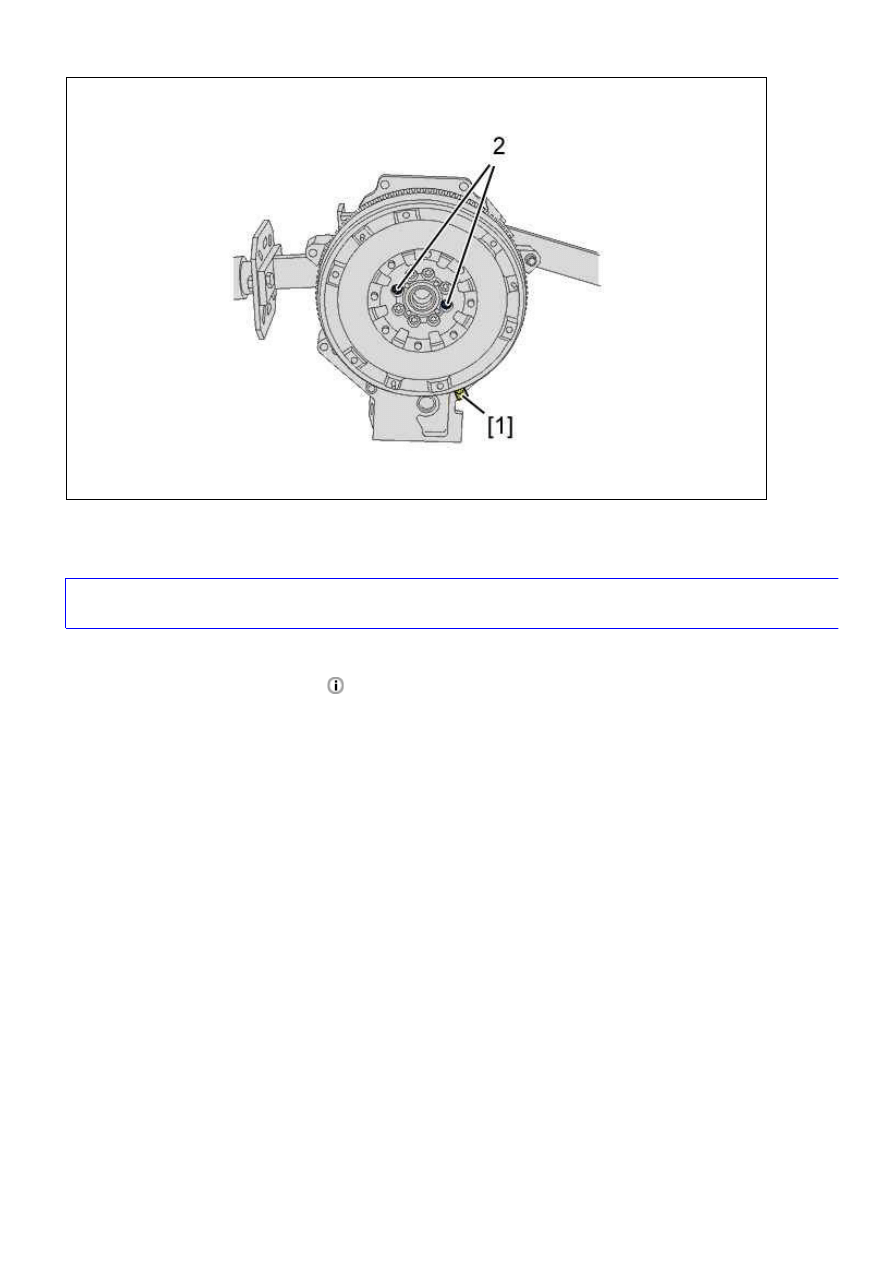

Rysunek : B1CP0LGD

Zdemontować dwie ostatnie śruby (2).

Założyć blokadę koła zamachowego silnika [1].

UWAGA

UWAGA

UWAGA

UWAGA : Podczas montażu podwójnego koła zamachowego z tłumikiem drgań skrętnych używać zawsze nowych

śrub.

Dokręcić śruby (2) na krzyż, momentem 4,8 daNm.

Zdemontować blokadę koła zamachowego [1].

Zamontować mechanizm sprzęgła

Zamontować mechanizm sprzęgła

Zamontować mechanizm sprzęgła

Zamontować mechanizm sprzęgła

.

Inne pojazdy : Zamontować mechanizm sprzęgła .
