Zał
ą
cznik nr 8 do SIWZ
SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE
Budowa trasy (obwodnicy) północno-zachodniej miasta Bochni
D-05.03.13 NAWIERZCHNIA Z MIESZANKI MASTYKSOWO – GRYSOWEJ (SMA)
1. WSTĘP
1.1. Przedmiot SST
Przedmiotem niniejszej specyfikacji technicznej (SST) są wymagania dotyczące wykonania i odbioru robót związanych z
wykonaniem warstwy ścieralnej z mieszanki mastyksowo-grysowej, zwanej w dalszym ciągu mieszanką SMA.
1.2. Zakres stosowania SST
Specyfikacja techniczna (SST) stanowi obowiązującą podstawę opracowania szczegółowej specyfikacji technicznej (SST)
stosowanej jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót związanych z budową obwodnicy północno –
zachodniej Bochni.
1.3. Zakres robót objętych SST
Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem warstwy ścieralnej z
mieszanki SMA wg PN-S-96025:2000 [9]
Warstwę ścieralną z mieszanki SMA należy wykonywać dla dróg o kategorii ruchu KR3 wg „Katalogu typowych konstrukcji
nawierzchni podatnych i półsztywnych”, IBDiM - 1997 [15] wg poniższego zestawienia:
Klasyfikacja dróg wg kategorii ruchu
kategoria ruchu
liczba osi obliczeniowych
100 kN/pas/dobę
KR1
≤
12
KR2
od 13 do 70
KR3
od 71 do 335
KR4
od 336 do 1000
KR5
od 1001 do 2000
KR6
> 2000
1.4. Określenia podstawowe
1.4.1. Mieszanka mineralna (MM) - mieszanka kruszywa i wypełniacza mineralnego o określonym składzie i uziarnieniu.
1.4.2. Mieszanka mineralno-asfaltowa (MMA) - mieszanka mineralna z odpowiednią ilością asfaltu lub polimeroasfaltu, wytworzona na
gorąco, w określony sposób, spełniająca określone wymagania.
1.4.3. Mieszanka SMA - mieszanka mineralno-asfaltowa o dużej zawartości grysów, zawierająca stabilizator mastyksu.
1.4.4.
Stabilizator mastyksu – dodatek do mieszanki SMA (np. polimer, włókno celulozowe, mineralne), zapobiegający jej
rozsegregowaniu.
1.4.5.
Środek adhezyjny - substancja powierzchniowo czynna, która poprawia adhezję asfaltu do materiałów mineralnych oraz zwiększa
odporność błonki asfaltu na powierzchni kruszywa na odmywanie wodą; może być dodawany do asfaltu lub do kruszywa.
1.4.6. Podłoże pod warstwę asfaltową - powierzchnia przygotowana do ułożenia warstwy z mieszanki mineralno-asfaltowej.
1.4.7. Asfalt upłynniony - asfalt drogowy upłynniony lotnymi rozpuszczalnikami.
1.4.8. Emulsja asfaltowa kationowa - asfalt drogowy w postaci zawiesiny rozproszonego asfaltu w wodzie.
1.4.9. Próba technologiczna – wytwarzanie mieszanki mineralno-asfaltowej w celu sprawdzenia, czy jej właściwości są zgodne z receptą
laboratoryjną.
1.4.10. Odcinek próbny – odcinek warstwy nawierzchni (o długości co najmniej 50m) wykonany w warunkach zbliżonych do warunków
budowy, w celu sprawdzenia pracy sprzętu i uzyskiwanych parametrów technicznych robót.
1.4.11. Kategoria ruchu (KR) – obciążenie drogi ruchem samochodowym, wyrażone w osiach obliczeniowych (100 kN) na obliczeniowy pas
ruchu na dobę.
1.4.12. Pozostałe określenia podstawowe są zgodne z odpowiednimi polskimi normami i definicjami podanymi w SST D-M-00.00.00
„Wymagania ogólne” pkt 1.4.
1.5. Ogólne wymagania dotyczące robót
Ogólne wymagania dotyczące robót podano w SST D-M-00.00.00 „Wymagania ogólne” pkt 1.5.
2. MATERIAŁY
2.1. Ogólne wymagania dotyczące materiałów
Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w SST D-M-00.00.00 „Wymagania ogólne”
pkt 2.
Zał
ą
cznik nr 8 do SIWZ
SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE
Budowa trasy (obwodnicy) północno-zachodniej miasta Bochni
2.2. Asfalt
Należy stosować asfalt drogowy spełniający wymagania określone w PN-C-96170:1965 [6].
Rodzaje stosowanych asfaltów drogowych w zależności od kategorii ruchu podano w tablicy 1.
2.3. Polimeroasfalt
Jeżeli dokumentacja projektowa lub SST przewiduje stosowanie asfaltu modyfikowanego polimerami, to polimeroasfalt musi
spełniać wymagania TWT PAD-97 IBDiM [16] i posiadać aprobatę techniczną.
Rodzaje polimeroasfaltów i ich stosowanie w zależności od kategorii ruchu podano w tablicy 1.
Tablica 1. Wymagania wobec materiałów do warstwy ścieralnej z mieszanki SMA
Lp.
Rodzaj materiału, nr normy
Wymagania wobec materiałów w zależności od
kategorii ruchu
KR 1lub KR 2
KR 3 do KR 6
1
Kruszywo łamane granulowane wg PN-B-11112:1996 [2],
PN-B-11115:1998[4]
a)
ze skał magmowych i przeobrażonych
b)
ze skał osadowych
c)
z
surowca
sztucznego
(żużle
pomiedziowe
i
stalownicze)
kl. I, II; gat.1, 2
jw.
jw.
kl. I, II
1)
; gat.1
jw.
2)
kl. I; gat.1
2
Kruszywo łamane zwykłe
wg PN-B-11112:1996 [ 2 ]
kl. I, II; gat.1, 2
-
3
ś
wir i mieszanka
wg PN-B-11111:1996 [ 1 ]
kl. I, II
-
4
Grys i żwir kruszony z naturalnie rozdrobnionego surowca
skalnego wg WT/MK-CZDP 84 [ 12]
kl. I, II; gat.1, 2
kl. I; gat.1
5
Piasek wg PN-B-11113:1996 [ 3 ]
gat. 1, 2
-
6
Wypełniacz mineralny:
a) wg PN-S-96504:1961 [ 10 ]
b) innego pochodzenia wg orzeczenia laboratoryjnego
podstawowy,
zastępczy
pyły z odpylania,
popioły lotne
podstawowy
-
-
-
7
Asfalt drogowy wg PN-C-96170:1965 [ 6 ]
D 50, D 70, D 100
D 50
3)
, D 70
8
Polimeroasfalt drogowy wg TWT -PAD - 97 [ 16 ]
DE80 A,B,C,
DE150
4)
A,B,C, DP80
DE80 A,B,C,
DP80
1) tylko pod względem ścieralności w bębnie kulowym, pozostałe cechy jak dla kl. I; gat. 1
2) tylko dolomity kl. I, gat.1 w ilości
≤
50% m/m we frakcji grysowej w mieszance z innymi kruszywami, w ilości
≤
100% m/m
we frakcji piaskowej oraz kwarcyty i piaskowce bez ograniczenia ilościowego
3) preferowany rodzaj asfaltu
4) głównie do cienkich warstw
2.4. Wypełniacz
Należy stosować wypełniacz, spełniający wymagania określone w PN-S-96504:1961 [10] dla wypełniacza podstawowego i
zastępczego.
Przechowywanie wypełniacza powinno być zgodne z PN-S-96504:1961 [10].
2.5. Kruszywo
W zależności od kategorii ruchu należy stosować kruszywa podane w tablicy 1.
W celu uzyskania trwałej szorstkości warstwy ścieralnej, należy stosować grysy o dużej odporności na polerowanie. Nie zaleca
się stosować grysów wapiennych i dolomitowych.
Składowanie kruszywa powinno odbywać się w warunkach zabezpieczających je przed zanieczyszczeniem i zmieszaniem z
innymi asortymentami kruszywa lub jego frakcjami.
2.6. Asfalt upłynniony
Należy stosować asfalt upłynniony spełniający wymagania określone w PN-C-96173:1974 [ 7 ].
2.7. Emulsja asfaltowa kationowa
Należy stosować drogową emulsję asfaltową spełniającą wymagania określone w WT EmA-99 [14 ].
2.8. Środek adhezyjny
Należy stosować środek adhezyjny spełniający wymagania aprobaty technicznej.
2.9. Stabilizator mastyksu
Należy stosować stabilizator mastyksu ( np. włókno celulozowe, mineralne, polimer) spełniający wymagania aprobaty
technicznej.
Zał
ą
cznik nr 8 do SIWZ
SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE
Budowa trasy (obwodnicy) północno-zachodniej miasta Bochni
3. SPRZĘT
3.1. Ogólne wymagania dotyczące sprzętu
Ogólne wymagania dotyczące sprzętu podano w SST D-M-00.00.00 „Wymagania ogólne” pkt 3.
3.2. Sprzęt do wykonania warstwy nawierzchni z mieszanki SMA
Wykonawca przystępujący do wykonania warstwy nawierzchni z mieszanki SMA powinien wykazać się możliwością korzystania
z następującego sprzętu:
−
wytwórni (otaczarki) o mieszaniu cyklicznym lub ciągłym do wytwarzania mieszanek mineralno-asfaltowych, wyposażonej w dozownik
stabilizatora,
−
układarek do rozkładania mieszanek mineralno-asfaltowych typu zagęszczanego,
−
skrapiarek,
−
walców stalowych gładkich średnich, ciężkich lub bardzo ciężkich,
−
rozsypywarek kruszywa ,
−
samochodów samowyładowczych z przykryciem lub termosów,
−
szczotek mechanicznych i /lub innych urządzeń czyszczących.
4. TRANSPORT
4.1. Ogólne wymagania dotyczące transportu
Ogólne wymagania dotyczące transportu podano w SST D-M-00.00.00 „Wymagania ogólne” pkt 4.
4.2. Transport materiałów
4.2.1. Asfalt
Asfalt należy przewozić zgodnie z zasadami podanymi w PN-C-04024 [5].
Transport asfaltów drogowych może odbywać się w:
−
cysternach kolejowych,
−
cysternach samochodowych,
−
bębnach blaszanych,
lub innych pojemnikach stalowych, zaakceptowanych przez Zamawiającego.
4.2.2. Polimeroasfalt
Polimeroasfalt należy przewozić zgodnie z zasadami podanymi w TWT-PAD-97 IBDiM [ 16 ] oraz w aprobacie technicznej.
4.2.3. Wypełniacz
Wypełniacz luzem należy przewozić w cysternach przystosowanych do przewozu materiałów sypkich, umożliwiających
rozładunek pneumatyczny.
Wypełniacz workowany można przewozić dowolnymi środkami transportu w sposób zabezpieczony przed zawilgoceniem i
uszkodzeniem worków.
4.2.4. Kruszywo
Kruszywo można przewozić dowolnymi środkami transportu w warunkach zabezpieczających je przed zawilgoceniem,
zanieczyszczeniem i zmieszaniem z innymi asortymentami kruszywa lub jego frakcjami.
4.2.5. Mieszanka SMA
Mieszankę SMA należy przewozić samochodami samowyładowczymi z przykryciem w czasie transportu i podczas oczekiwania
na rozładunek.
Czas transportu od załadunku do rozładunku nie powinien przekraczać 2 godzin z jednoczesnym spełnieniem warunku
zachowania temperatury wbudowania.
Zaleca się stosowanie samochodów termosów z podwójnymi ścianami skrzyni wyposażonej w system ogrzewczy.
5. WYKONANIE ROBÓT
5.1. Ogólne zasady wykonania robót
Ogólne zasady wykonania robót podano w SST D-M-00.00.00 „Wymagania ogólne” pkt 5.
5.2. Projektowanie mieszanki SMA
Przed przystąpieniem do robót, w terminie uzgodnionym z Zamawiającym, Wykonawca dostarczy Zamawiającemu do akceptacji
projekt składu mieszanki SMA oraz wyniki badań laboratoryjnych poszczególnych składników i próbki materiałów pobrane w obecności
Zamawiającego do wykonania badań kontrolnych przez Inwestora.
Projektowanie mieszanki SMA polega na:
−
doborze składników mieszanki mineralnej,
−
doborze optymalnej ilości asfaltu,
−
doborze stabilizatora mastyksu,
−
doborze środka adhezyjnego,

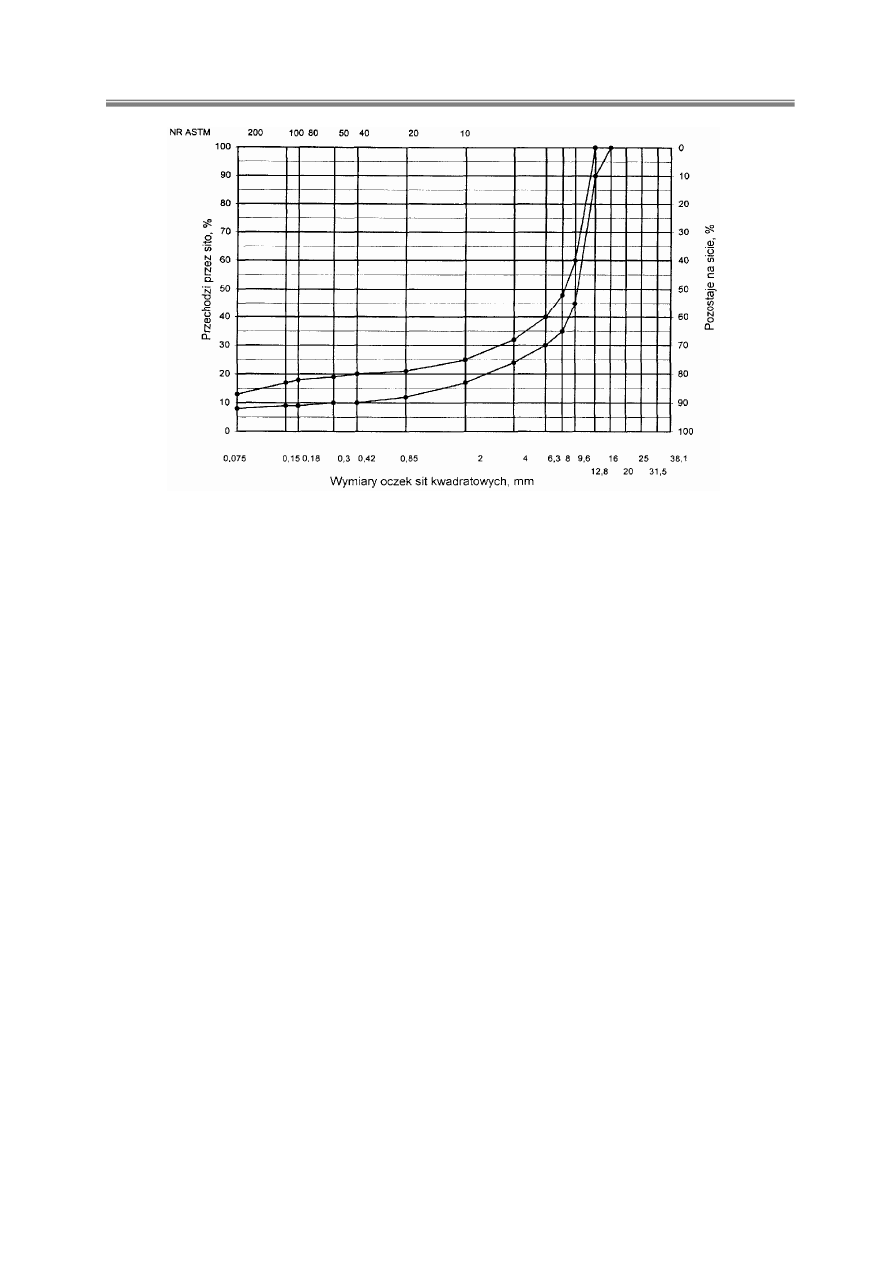

Krzywa uziarnienia mieszanki mineralnej powinna mieścić się w polu dobrego uziarnienia wyznaczonego przez krzywe
graniczne.
Rzędne krzywych granicznych uziarnienia mieszanek mineralnych oraz orientacyjne zawartości asfaltu podano w tablicy 2.
Tablica 2. Rzędne krzywych granicznych uziarnienia mieszanek mineralnych oraz orientacyjne zawartości asfaltu
Zał
ą
cznik nr 8 do SIWZ
SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE
Budowa trasy (obwodnicy) północno-zachodniej miasta Bochni
Rzędne krzywych granicznych MM w zależności od kategorii ruchu
Wymiar
KR 1 lub KR 2
od KR 3 do KR 6
oczek sit #,
Mieszanka mineralna, mm
mm
od 0
do 9,6
od 0
do 8
od 0
do 6,3
od 0
do 4
od 0
do 12,8
od 0
do 9,6
od 0
do 8
Przechodzi przez:
16,0
12,8
9,6
8,0
6,3
4,0
2,0
zawartość
ziaren > 2,0
0,85
0,42
0,30
0,18
0,15
0,075
100
90
÷
100
45
÷
80
35
÷
55
26
÷
40
20
÷
30
( 70
÷
80)
15
÷
24
11
÷
21
9
÷
19
8
÷
17
8
÷
16
8
÷
13
100
90
÷
100
45
÷
70
28
÷
40
20
÷
30
( 70
÷
80)
15
÷
25
12
÷
22
11
÷
21
10
÷
19
10
÷
18
10
÷
15
100
90
÷
100
35
÷
50
25
÷
35
(65
÷
75)
17
÷
27
13
÷
24
12
÷
23
10
÷
20
10
÷
19
10
÷
15
100
90
÷
100
30
÷
40
(60
÷
70)
19
÷
29
15
÷
26
13
÷
24
11
÷
21
11
÷
20
10
÷
15
100
90
÷
100
45
÷
60
35
÷
48
30
÷
40
24
÷
32
17
÷
25
(75
÷
83)
12
÷
21
10
÷
20
10
÷
19
9
÷
18
9
÷
17
8
÷
13
100
90
÷
100
45
÷
75
35
÷
47
26
÷
32
20
÷
25
(75
÷
80)
15
÷
22
11
÷
19
9
÷
18
8
÷
16
8
÷
15
8
÷
13
100
90
÷
100
45
÷
70
28
÷
35
20
÷
25
( 75
÷
80)
15
÷
23
12
÷
21
11
÷
20
10
÷
17
10
÷
16
10
÷
13
Orientacyjna
zawartość asfaltu w
SMA, % m/m
od 6,0
do 7,0
od 6,0
do 7,0
od 6,5
do 7,5
od 7,0
do 8,0
od 5,5
do 6,8
od 6,0
do 7,0
od 6,0
do 7,0
Skład mieszanki mineralno-asfaltowej SMA powinien być ustalony na podstawie badań próbek wykonanych wg metody
Marshalla. Próbki powinny spełniać wymagania podane w tablicy 3 lp. od 1 do 2. Wykonana warstwa ścieralna z mieszanki SMA powinna
spełniać wymagania podane w tablicy 3 lp. od 3 do 5.
Tablica 3. Wymagania wobec próbek laboratoryjnych przy projektowaniu mieszanki SMA
Lp.
Właściwości
Wymagania wobec MMA i warstwy z SMA w
zależności od kategorii ruchu
KR 1 lub KR 2
KR 3 do KR 6
1
Zawartość dodatków (orientacyjna) w mieszance SMA, % (m/m)
a)
adhezyjnego, w stosunku do asfaltu
b)
stabilizującego, w stosunku do MMA
od 0,2 do 0,9
od 0,2 do 1,5
2
Wolna przestrzeń w próbkach Marshalla % (V/V),
zagęszczonych
a)
2x50 uderzeń ubijaka w temp. 135 ±5
0
C
b)
2x75 uderzeń ubijaka w temp. 145 ±5
0
C
od 2,0 do 4,0
od 3,0 do 4,0
3
Grubość warstwy ścieralnej w cm o uziarnieniu:
od 0 mm do 4,0 mm
od 0 mm do 6,3 mm
od 0 mm do 8,0 mm
od 0 mm do 9,6 mm
od 0 mm do 12,8 mm
od 1,5 do 2,5
od 2,0 do 3,0
od 2,5 do 3,5
od 3,5 do 4,5
-
od 3,0 do 4,0
od 3,5 do 4,5
od 3,5 do 5,0
4
Wskaźnik zagęszczenia warstwy, %
≥
98,0
≥
98,0
5
Wolna przestrzeń w warstwie ścieralnej przed dopuszczeniem do
ruchu, % (V/V)
od 2,5 do 6,0
Przy projektowaniu mieszanki SMA zaleca się dla kategorii ruchu KR3 i KR4 określenie modułu sztywności pełzania statycznego
w temperaturze 40
0
C, którego wartość powinna wynosić co najmniej 16 Mpa.
Jako alternatywa do powyższych metod, może być zastosowany koleinomierz mały (angielski) wg procedury podanej w
„Katalogu wzmocnień i remontów nawierzchni podatnych i półsztywnych” IBDiM-2001 [17].
Temperatura badania i wyniki:
-
dla KR3, 45
0
C – prędkość przyrostu koleiny 2,0 mm/h , max. głębokość koleiny 4,0 mm,
Krzywą graniczną uziarnienia mieszanek mineralnych SMA przedstawiono na rysunku 1.
Zał
ą
cznik nr 8 do SIWZ
SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE
Budowa trasy (obwodnicy) północno-zachodniej miasta Bochni
Rys. 1. Krzywe graniczne uziarnienia mieszanki mineralnej SMA od 0 do 12,8 mm do warstwy ścieralnej nawierzchni drogi o obciążeniu
ruchem od KR3 do KR6
5.3. Wytwarzanie mieszanki SMA
Mieszankę SMA należy produkować w wytwórni mieszanek mineralno-asfaltowych zachowując zasady określone w SST D-
05.03.05.01 „Warstwa wiążąca z betonu asfaltowego”.
Ś
rodek adhezyjny powinien być dozowany do asfaltu w sposób i w ilościach określonych w recepcie. Stabilizator powinien być
dozowany do mieszalnika równocześnie z gorącym grysem. Zaleca się automatyczne dozowanie dodatków.
Tolerancje dozowania składników mogą wynosić: jedna działka elementarna wagi, względnie przepływomierza, lecz nie więcej
niż
±
2 % w stosunku do masy składnika.
Asfalt w zbiorniku powinien być ogrzewany w sposób pośredni, z układem termostatowania, zapewniającym utrzymanie stałej
temperatury z tolerancją
±
5
0
C.
Temperatura asfaltu w zbiorniku powinna wynosić:
-
dla D 50
od 145
0
C do 165
0
C,
-
dla D 70
od 140
0
C do 160
0
C,
-
dla D 100
od 135
0
C do 160
0
C,
-
dla polimeroasfaltu – wg wskazań producenta polimeroasfaltu.
Kruszywo powinno być wysuszone i tak podgrzane, aby mieszanka mineralna po dodaniu wypełniacza uzyskała właściwą
temperaturę. Maksymalna temperatura gorącego kruszywa nie powinna być wyższa o więcej niż 30
0
C od maksymalnej temperatury
mieszanki SMA.
Temperatura wytworzonej mieszanki SMA powinna wynosić:
-
z D 50
od 140
0
C do 180
0
C,
-
z D 70
od 135
0
C do 175
0
C,
-
z D 100
od 130
0
C do 160
0
C,
-
z polimeroasfaltem - wg wskazań producenta polimeroasfaltu.
Temperaturę mieszanki SMA uzależnia się od właściwości stabilizatora.
5.4. Przygotowanie podłoża
Podłoże (warstwa wiążąca) powinno mieć odpowiedni profil, powierzchnia powinna być sucha i dokładnie oczyszczona z
wszelkiego rodzaju zanieczyszczeń (kurzu, błota, piasku, rozlanego paliwa itp.).
Nierówności podłoża pod warstwę ścieralną nie powinny być większe od:
-
dla dróg klasy A, S i GP
6 mm,
-
dla dróg klasy G i Z
9 mm,
-
dla dróg klasy L i D oraz placów i parkingów
12 mm.
W przypadku gdy nierówności podłoża są większe od podanych, podłoże należy wyrównać poprzez frezowanie lub ułożenie
warstwy wyrównawczej.
Przed rozłożeniem mieszanki SMA, podłoże należy skropić emulsją asfaltową lub asfaltem upłynnionym w ilości ustalonej w
SST.
Powierzchnie czołowe krawężników, włazów, wpustów itp. urządzeń powinny być pokryte asfaltem lub materiałem
uszczelniającym określonym w SST i zaakceptowanym przez Zamawiającego.
5.5. Warunki przystąpienia do robót
Warstwa nawierzchni z mieszanki SMA może być układana, gdy temperatura otoczenia jest nie niższa od
+
10
o
C. Nie dopuszcza
się układania mieszanki SMA na wilgotnym podłożu, podczas opadów atmosferycznych oraz silnego wiatru (v
>
16 m/s).
Zał
ą
cznik nr 8 do SIWZ
SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE
Budowa trasy (obwodnicy) północno-zachodniej miasta Bochni
5.6. Zarób próbny
Wykonawca przed przystąpieniem do produkcji mieszanki SMA jest zobowiązany do przeprowadzenia w obecności
Zamawiającego kontrolnej produkcji według zasad określonych w SST D-05.03.05.01 „Warstwa wiążąca z betonu asfaltowego”.
5.7. Odcinek próbny
Co najmniej na 3 dni przed rozpoczęciem robót, Wykonawca wykona odcinek próbny w celu:
−
stwierdzenia czy użyty sprzęt jest właściwy,
−
określenia grubości warstwy wbudowanej mieszanki SMA przed zagęszczeniem, koniecznej do uzyskania wymaganej grubości
warstwy,
−
określenia potrzebnej liczby przejść walców dla uzyskania prawidłowego zagęszczenia warstwy.
Do takiej próby Wykonawca użyje takich materiałów oraz sprzętu, jakie będą stosowane do wykonania warstwy nawierzchni.
Odcinek próbny powinien być zlokalizowany w miejscu wskazanym przez Zamawiającego.
Wykonawca może przystąpić do wykonywania warstwy, po zaakceptowaniu odcinka próbnego przez Zamawiającego.
5.8. Wykonanie warstwy ścieralnej z mieszanki SMA
Mieszanka SMA powinna być wbudowywana układarką wyposażoną w układ z automatycznym sterowaniem grubości warstwy i
utrzymywania niwelety zgodnie z dokumentacją projektową. Elementy układarki rozkładające i dogęszczające powinny być podgrzane przed
rozpoczęciem robót.
Temperatura mieszanki wbudowywanej nie powinna być niższa od minimalnej temperatury mieszanki podanej w pkt 5.3.
Zagęszczanie mieszanki powinno odbywać się bezzwłocznie, zgodnie ze schematem przejść walca ustalonym na odcinku
próbnym.
Zagęszczenie należy rozpocząć od krawędzi nawierzchni ku środkowi. Wskaźnik zagęszczenia ułożonej warstwy powinien być
zgodny z wymaganiami podanymi w tablicy 3.
Złącza w nawierzchni powinny być wykonane w linii prostej, równolegle lub prostopadle do osi drogi
W celu poprawy szorstkości powykonawczej warstwę należy posypać grysem od 2 mm do 4 mm lub grysem lakierowanym
(otoczonym asfaltem ok. 1% m/m), w ilości od 1 do 2 kg/m
2
. Grysy należy rozsypywać na gorącą mieszankę SMA bezpośrednio po ułożeniu
i przywałować.
Złącze robocze powinno być równo obcięte i powierzchnia obciętej krawędzi powinna być posmarowana asfaltem lub oklejona
samoprzylepną taśmą asfaltowo-kauczukową. Sposób wykonywania złącz roboczych powinien być zaakceptowany przez Zamawiającego.
Za zgodą Zamawiającego, nawierzchnię można oddać do ruchu zaraz po jej wykonaniu.
6. KONTROLA JAKOŚCI ROBÓT
6.1. Ogólne zasady kontroli jakości robót
Ogólne zasady kontroli jakości robót podano w SST D-M-00.00.00 „Wymagania ogólne” pkt 6.
6.2. Badania przed przystąpieniem do robót
Przed przystąpieniem do robót Wykonawca powinien wykonać badania asfaltu, wypełniacza oraz kruszyw przeznaczonych do
produkcji mieszanki SMA i przedstawić wyniki tych badań Zamawiającemu w celu akceptacji.
6.3. Badania w czasie robót
6.3.1. Częstotliwość oraz zakres badań i pomiarów
Częstotliwość oraz zakres badań i pomiarów w czasie wykonywania nawierzchni z mieszanki SMA podano w tablicy 4.
Tablica 4. Częstotliwość oraz zakres badań i pomiarów podczas wykonywania nawierzchni z mieszanki SMA
Lp.
Wyszczególnienie badań
Częstotliwość badań.
Minimalna liczba badań na dziennej działce roboczej
1
Skład i uziarnienie mieszanki SMA pobranej w wytwórni
1 próbka przy produkcji do 300 Mg
2 próbki przy produkcji ponad 300 Mg
2
Właściwości asfaltu
dla każdej dostawy (cysterny)
3
Właściwości wypełniacza
1 na 100 Mg
4
Właściwości kruszywa
przy każdej zmianie
5
Temperatura składników mieszanki SMA
dozór ciągły
6
Temperatura mieszanki SMA
każdy pojazd przy załadunku i w czasie wbudowywania
7
Wygląd mieszanki SMA
jw.
8
Właściwości próbek mieszanki SMA
jeden raz dziennie
Lp. 1 i lp. 8 – badania mogą być wykonywane zamiennie wg PN-S-96025:2000 [9]
6.3.2. Skład i uziarnienie mieszanki SMA
Badanie składu mieszanki SMA polega na wykonaniu ekstrakcji wg PN-S-04001: 1967 [8]. Wyniki powinny być zgodne z
receptą laboratoryjną, z tolerancją podaną w tablicy 5. Dopuszcza się wykonanie badań innymi równoważnymi metodami.
Tablica 5. Tolerancje zawartości składników mieszanki SMA względem zaprojektowanego składu przy badaniu pojedynczej próbki metodą
ekstrakcji, % m/m
Zał
ą
cznik nr 8 do SIWZ
SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE
Budowa trasy (obwodnicy) północno-zachodniej miasta Bochni
Lp.
Składniki mieszanki
Mieszanki do nawierzchni dróg o kategorii ruchu
KR 1 lub KR 2
KR 3 do KR 6
1
Ziarna pozostające na sitach o oczkach
#
mm: 12,8; 9,6; 8,0; 6,3;
4,0; 2,0
±
5,0
±
4,0
2
Ziarna pozostające na sitach o oczkach
#
mm: 0,85; 0,42; 0,30;
0,18; 0,15; 0,075
±
3,0
±
2,0
3
Ziarna przechodzące przez sito o oczkach
#
0,075 mm
±
2,0
±
1,5
4
Asfalt
±
0,5
±
0,3
6.3.3. Badanie właściwości asfaltu
Dla każdej cysterny należy określić penetrację i temperaturę mięknienia asfaltu.
6.3.4. Badanie właściwości wypełniacza
Na każde 100 Mg zużytego wypełniacza należy określić uziarnienie i wilgotność wypełniacza.
6.3.5. Badanie właściwości kruszywa
Przy każdej zmianie kruszywa należy określić klasę i gatunek kruszywa.
6.3.6. Pomiar temperatury składników mieszanki SMA
Pomiar polega na odczytaniu temperatury na skali odpowiedniego termometru zamontowanego na otaczarce. Temperatura
powinna być zgodna z wymaganiami podanymi w recepcie laboratoryjnej i SST.
6.3.7. Pomiar temperatury mieszanki SMA
Pomiar temperatury mieszanki SMA powinien być dokonany przy załadunku i w czasie wbudowywania w nawierzchnię. Pomiar
należy wykonać przy użyciu termometru bimetalicznego z dokładnością
±
2
o
C, a temperatura powinna być zgodna z wymaganą w recepcie.
6.3.8. Sprawdzenie wyglądu mieszanki SMA
Sprawdzenie wyglądu mieszanki SMA polega na ocenie wizualnej jej wyglądu w czasie produkcji, załadunku, rozładunku i
wbudowywania.
6.3.9. Właściwości mieszanki SMA
Należy określać wolną przestrzeń na próbkach zagęszczonych metodą Marshalla. Wyniki powinny być zgodne z receptą
laboratoryjną
6.4. Badania dotyczące cech geometrycznych i właściwości nawierzchni z mieszanki SMA
6.4.1. Częstotliwość oraz zakres badań i pomiarów
Częstotliwość oraz zakres badań i pomiarów podaje tablica 6.
Tablica 6. Częstotliwość oraz zakres badań i pomiarów wykonanej nawierzchni z mieszanki
SMA
Lp.
Wyszczególnienie badań
Minimalna częstotliwość badań i pomiarów
1
Szerokość warstwy
2 razy na odcinku drogi o długości 1 km
2
Równość podłużna warstwy
każdy pas ruchu planografem lub łatą co 10m
3
Równość poprzeczna warstwy
nie rzadziej niż co 5 m
4
Spadki poprzeczne warstwy
*)
10 razy na odcinku drogi o długości 1 km
5
Rzędne wysokościowe warstwy
Pomiar rzędnych niwelacji podłużnej i poprzecznej oraz usytuowania
osi według dokumentacji
6
Ukształtowanie osi w planie
*)
budowy
7
Grubość warstwy
2 próbki z każdego pasa o powierzchni do 3000 m
2
8
Złącza podłużne i poprzeczne
cała długość złącza
9
Krawędź, obramowanie warstwy
cała długość
10
Wygląd warstwy
ocena ciągła
11
Zagęszczenie warstwy
2 próbki z każdego pasa o powierzchni do 3000 m
2
11
Wolna przestrzeń w warstwie
jw.
*) Dodatkowe pomiary spadków poprzecznych i ukształtowania osi w planie należy wykonać w punktach głównych łuków poziomych.
6.4.2. Szerokość warstwy
Szerokość wykonanej warstwy powinna być zgodna z dokumentacją projektową, z tolerancją + 5 cm.
6.4.3. Równość warstwy
Nierówności podłużne i poprzeczne warstwy mierzone wg BN-8931-04:1968 [11] nie powinny być większe od :
-
drogi klasy A, S i GP
- 4 mm,
-
droga klasy G i Z
- 6 mm,
-
droga klasy L i D oraz place i parkingi - 9 mm.
Zał
ą
cznik nr 8 do SIWZ
SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE
Budowa trasy (obwodnicy) północno-zachodniej miasta Bochni
6.4.4. Spadki poprzeczne warstwy
Spadki poprzeczne warstwy na prostych i łukach powinny być zgodne z dokumentacją projektową z tolerancją
±
0,5%.
6.4.5. Rzędne wysokościowe warstwy
Rzędne wysokościowe warstwy powinny być zgodne z dokumentacją projektową z tolerancją
±
1 cm.
6.4.6. Ukształtowanie osi w planie
Oś warstwy w planie powinna być usytuowana zgodnie z dokumentacją projektową z tolerancją 5 cm.
6.4.7. Grubość warstwy
Grubość warstwy powinna być zgodna z grubością projektową, z tolerancją
±
5 mm.
6.4.8. Złącza podłużne i poprzeczne
Sprawdzenie prawidłowości wykonania złącza podłużnego i poprzecznego polega na oględzinach. Złącza powinny być równe i
związane.
6.4.9. Krawędź, obramowanie warstwy
Warstwa ścieralna przy opornikach drogowych i urządzeniach w jezdni powinna wystawać od 3mm do 5 mm ponad ich
powierzchnię. Warstwa nieobramowana powinna być wyprofilowana a w miejscach gdzie zaszła konieczność obcięcia, pokryta asfaltem.
6.4.10. Wygląd warstwy
Wygląd warstwy powinien mieć jednolitą teksturę, bez miejsc przeasfaltowanych, porowatych, łuszczących się i spękań. Luźne
grysy zastosowane do uszorstnienia warstwy powinny być usunięte.
6.4.11. Zagęszczenie warstwy i wolna przestrzeń w warstwie
Zagęszczenie i wolna przestrzeń w warstwie powinny być zgodne z wymaganiami ustalonymi w SST i recepcie laboratoryjnej.
7. OBMIAR ROBÓT
7.1. Ogólne zasady obmiaru robót
Ogólne zasady obmiaru robót podano w SST D-M-00.00.00 „Wymagania ogólne” pkt 7.
7.2. Jednostka obmiarowa
Jednostką obmiarową jest m
2
(metr kwadratowy) warstwy nawierzchni z mieszanki SMA.
8. ODBIÓR ROBÓT
Ogólne zasady odbioru robót podano w SST D-M-00.00.00 „Wymagania ogólne” pkt 8.
Roboty uznaje się za zgodne z dokumentacją projektową i SST jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg
pkt 6 i PN-S-96025:2000 [9] dały wyniki pozytywne.
9. PODSTAWA PŁATNOŚCI
9.1. Ogólne ustalenia dotyczące podstawy płatności
Ogólne ustalenia dotyczące podstawy płatności podano w SST D-M-00.00.00 „Wymagania ogólne” pkt 9.
9.2. Cena jednostki obmiarowej
Cena wykonania 1 m
2
warstwy nawierzchni z mieszanki SMA obejmuje:
−
prace pomiarowe i roboty przygotowawcze,
−
oznakowanie robót,
−
oczyszczenie podłoża,
−
skropienie podłoża,
−
dostarczenie materiałów,
−
wyprodukowanie mieszanki SMA i jej transport na miejsce wbudowania,
−
posmarowanie lepiszczem krawędzi urządzeń obcych i krawężników,
−
rozłożenie i zagęszczenie mieszanki SMA,
−
posypanie grysem i przywałowanie,
−
obcięcie krawędzi i posmarowanie lepiszczem,
−
przeprowadzenie pomiarów i badań laboratoryjnych, wymaganych w specyfikacji technicznej.
10. PRZEPISY ZWIĄZANE
10.1. Normy
1. PN-B-11111:1996
Kruszywo mineralne. Kruszywa naturalne do nawierzchni drogowych. świr i mieszanka
2. PN-B-11112:1996
Kruszywo mineralne. Kruszywo łamane do nawierzchni drogowych
3. PN-B-11113:1996
4. PN-B-11115:1998
Kruszywo mineralne. Kruszywo naturalne do nawierzchni drogowych. Piasek
Kruszywa mineralne. Kruszywa sztuczne z żużla stalowniczego do nawierzchni drogowych
5. PN-C-04024:1991
Ropa naftowa i przetwory naftowe. Pakowanie, znakowanie i transport
6. PN-C-96170:1965
Przetwory naftowe. Asfalty drogowe
Zał
ą
cznik nr 8 do SIWZ
SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE
Budowa trasy (obwodnicy) północno-zachodniej miasta Bochni
7. PN-C-96173:1974
8. PN-S-04001:1967
Przetwory naftowe. Asfalty upłynnione AUN do nawierzchni drogowych
Drogi samochodowe. Metody badań mas mineralno-bitumicznych i nawierzchni
bitumicznych
9. PN-S-96025:2000
10. PN-S-96504:1961
Drogi samochodowe i lotniskowe. Nawierzchnie asfaltowe. Wymagania
Drogi samochodowe. Wypełniacz kamienny do mas bitumicznych
11. BN-8931-04:1968
Drogi samochodowe. Pomiar równości nawierzchni planografem i łatą.
10.2. Inne dokumenty
12. WT/MK-CZDP 84. Wytyczne techniczne oceny jakości grysów i żwirów kruszonych produkowanych z naturalnie rozdrobnionego
surowca skalnego, przeznaczonych do nawierzchni drogowych. CZDP, Warszawa, 1984
13. Zasady wykonywania nawierzchni z mieszanki SMA (ZW-SMA 95). Informacje, instrukcje - zeszyt 49, IBDiM, Warszawa, 1997
14. Warunki techniczne. Drogowe kationowe emulsje asfaltowe EmA-99. Informacje, instrukcje - zeszyt 60, IBDiM, Warszawa, 1999
15. Katalog typowych konstrukcji nawierzchni podatnych i półsztywnych, IBDiM, Warszawa, 1997
16. Tymczasowe wytyczne techniczne. Polimeroasfalty drogowe. TWT-PAD-97. Informacje, instrukcje - zeszyt 54, IBDiM, Warszawa,
1997.
17. Katalog wzmocnień i remontów nawierzchni podatnych i półsztywnych, IBDiM, Warszawa, 2001.
18. Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny
odpowiadać drogi publiczne i ich usytuowanie (Dz.U. Nr 43 z 1999 r., poz. 430).
