DEMONTAŻ-MONTAŻ : WAHACZ WZDŁUŻNY (ZAWIESZENIE TYLNE)

DEMONTAŻ-MONTAŻ : WAHACZ WZDŁUŻNY (ZAWIESZENIE TYLNE)

DEMONTAŻ-MONTAŻ : WAHACZ WZDŁUŻNY (ZAWIESZENIE TYLNE)

DEMONTAŻ-MONTAŻ : WAHACZ WZDŁUŻNY (ZAWIESZENIE TYLNE)

1. Demontaż

1. Demontaż

1. Demontaż

1. Demontaż

Ustawić pojazd na podnośniku pomostowym.

Zdemontować koło.

Podnieść i zablokować samochód, tak aby tylne koła wisiały w powietrzu.

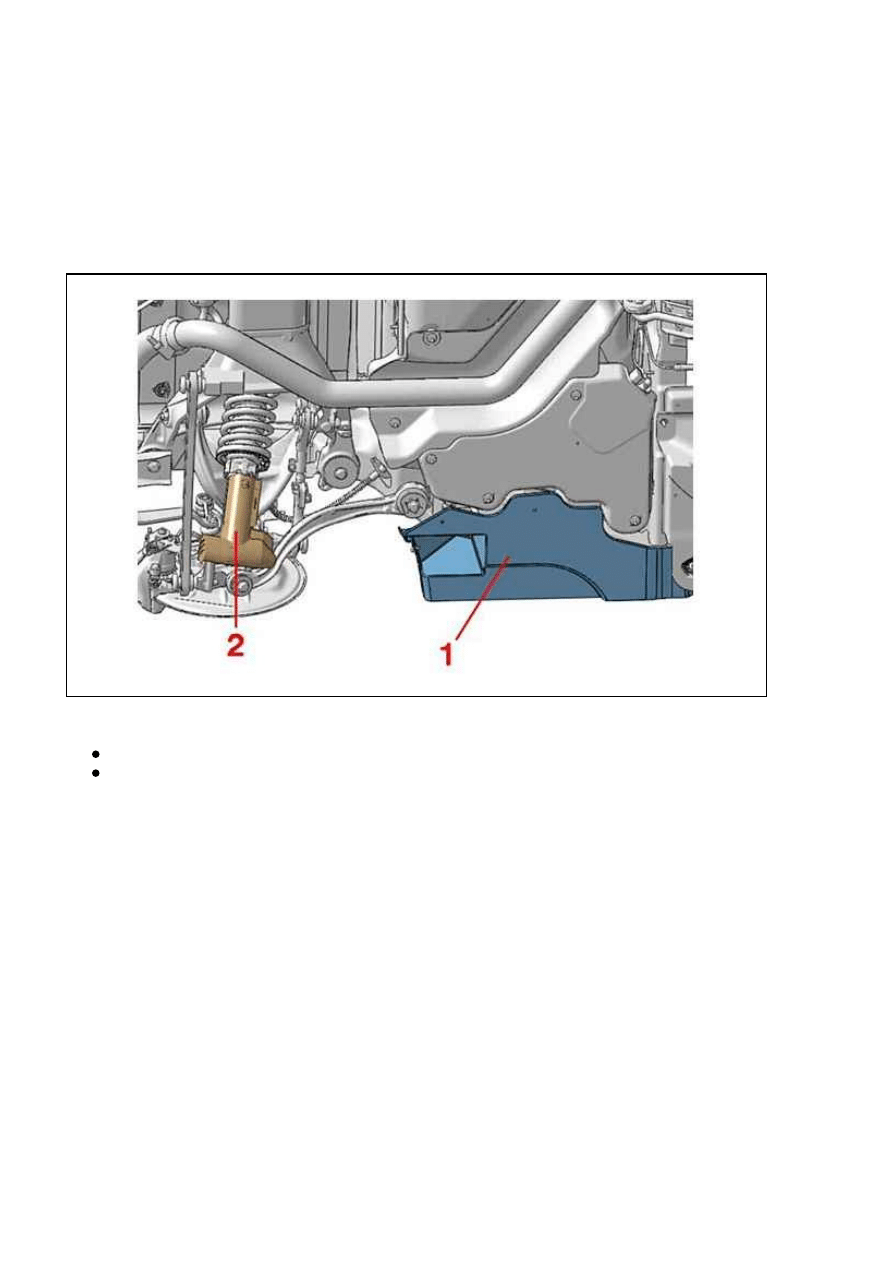

Rysunek : B3DK0DPD

Zdemontować :

Osłona (1) (Z danej strony)

Osłona (2) (Mocowanie (/) : Tylny amortyzator)

407 - B3DG1QK1 - Demontaż-montaż : Wahacz wzdłużny (Zawieszenie ...

http://127.0.0.1:6090/affiche.do?ref=B3DG1QK1&refaff=B3DG1QK1...

1 z 4

2015-03-28 03:06

background image

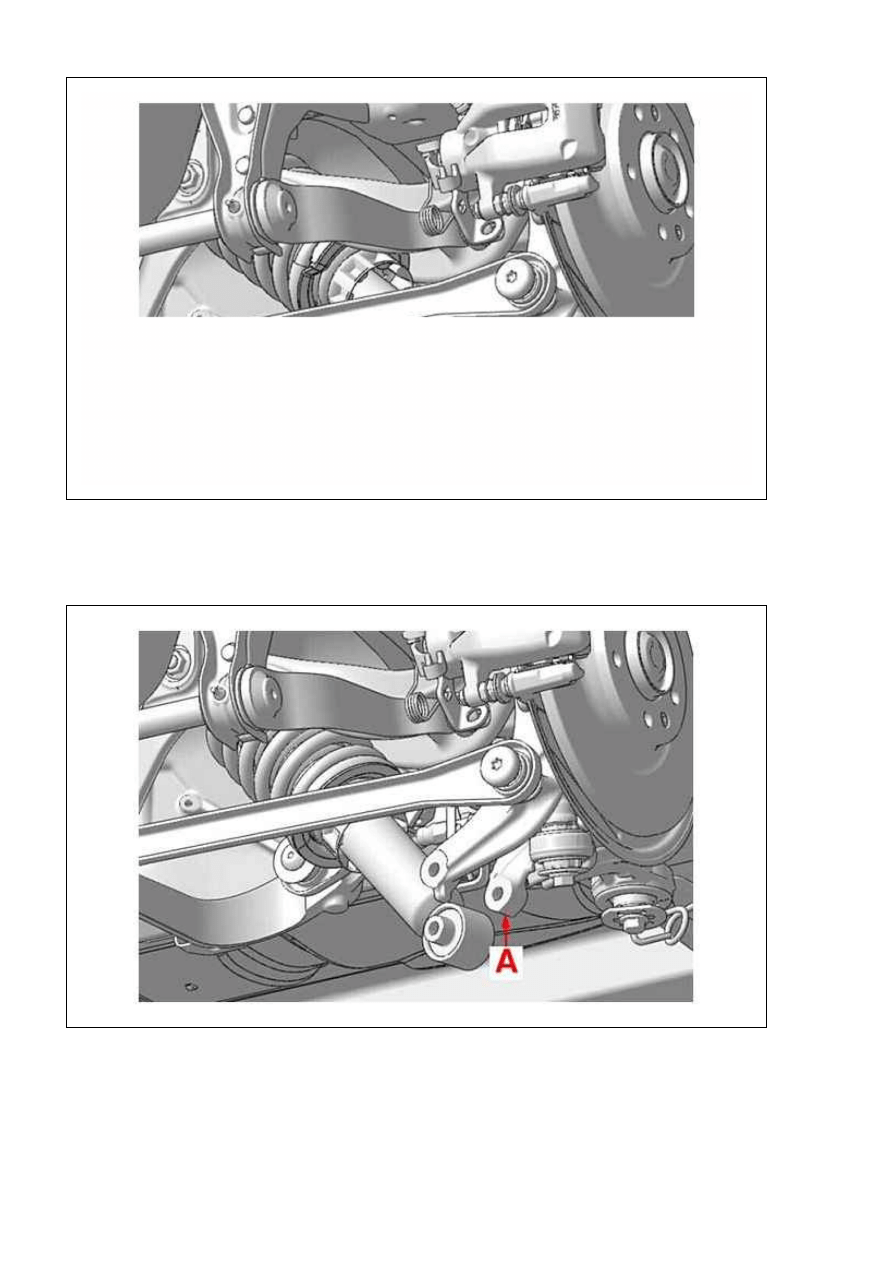

Rysunek : B3DK0DQD

Zdemontować : Mocowanie dolne (3) (Tylny amortyzator) .

Odsunąć : Amortyzator (/).

Rysunek : B3DK0DRD

Ustawić : Przyrząd do podnoszenia ( w (A)) .

Ścisnąć zawieszenie aż do zetknięcia łożyska napędzającego z wahaczem zawieszenia .

407 - B3DG1QK1 - Demontaż-montaż : Wahacz wzdłużny (Zawieszenie ...

http://127.0.0.1:6090/affiche.do?ref=B3DG1QK1&refaff=B3DG1QK1...

2 z 4

2015-03-28 03:06

background image

Rysunek : B3DK0DSD

Zdemontować :

Śruba (4) (Wahacz wzdłużny)

Śruba (5) (Wahacz wzdłużny)

Rysunek : B3DK0DTD

UWAGA

UWAGA

UWAGA

UWAGA : Wzdłużny wahacz zawieszenia (6) sterowany jest na tylnym czopie przez cylindryczny kołek (7).

Zdemontować : Wahacz wzdłużny (6) .

2. Montaż

2. Montaż

2. Montaż

2. Montaż

Sprawdzić obecność i położenie cylindrycznego kołka (7) na wzdłużnym wahaczu zawieszenia (6) lub na tylnym czopie .

407 - B3DG1QK1 - Demontaż-montaż : Wahacz wzdłużny (Zawieszenie ...

http://127.0.0.1:6090/affiche.do?ref=B3DG1QK1&refaff=B3DG1QK1...

3 z 4

2015-03-28 03:06

background image

Zamontować : Wahacz wzdłużny (6) .

Zamontować (Bez dokręcania go) :

Śruba (5)

Śruba (4)

Mocowanie dolne (3) (Tylny amortyzator)

Założyć koło.

Ustawić pojazd na wysokości odniesienia względem podłoża

Ustawić pojazd na wysokości odniesienia względem podłoża

Ustawić pojazd na wysokości odniesienia względem podłoża

Ustawić pojazd na wysokości odniesienia względem podłoża

.

Dokręcić :

Śruba (4)

Śruba (5)

Mocowanie dolne (3) (Tylny amortyzator)

Zamontować :

Osłona (2) (Mocowanie (/) : Tylny amortyzator)

Osłona (1)

3. Momenty dokręcania

3. Momenty dokręcania

3. Momenty dokręcania

3. Momenty dokręcania

Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie

daNm

daNm

daNm

daNm

(3)

(3)

(3)

(3)

Mocowanie dolne (Tylny amortyzator)

6.0

(4)

(4)

(4)

(4)

śruba (/) (Wahacz wzdłużny) : Dokręcenie

3.3

(4)

(4)

(4)

(4)

śruba (/) (Wahacz wzdłużny) : Dokręcanie kątowe 150 stopni ± 5 stopni

(5)

(5)

(5)

(5)

śruba (/) (Wahacz wzdłużny)

7.0

(-)

(-)

(-)

(-)

Koło

9.0

407 - B3DG1QK1 - Demontaż-montaż : Wahacz wzdłużny (Zawieszenie ...

http://127.0.0.1:6090/affiche.do?ref=B3DG1QK1&refaff=B3DG1QK1...

4 z 4

2015-03-28 03:06
