Montaż Audi A6 2002

1

Instrukcja montażu Audi A6

Opis podłączeń:

Nr

wtyczki,

Nr pinu

Kolor przewodu

Przeznaczenie

Podłączenie

Umiejscowienie

P- 1.1

czarny

masa załączana

czujnik

P- 1.2

pomarańczowy

wyzwalanie z czujnika

czujnik

P- 1.3

czerwony

zasilanie +12V

czujnik

P- 2.1

różowo-czarny

wyłączenie alarmu

zielono-czerwony

J429 – 2/1*

P- 2.2

nieb-czerwony

siłownik bagażnika

żółto-czerwony

J429 – 2/6*

P- 2.3

niebieski

wyzwalanie z bagażnika

biało-żółty

J429 – 5/7*

otwieranie z przełącznika wew.

niebiesko-biały

J429 – 4/14*

P- 2.4

zielono-biały

otwieranie z drzwi kierowcy

brązowo-żółty

J429 – 3/6*

P- 2.5

zielony

nieużywany

nieużywany

nieużywany

P- 2.6

szary

wyzwalanie z drzwi kierowcy

zielono-żółty

J429 – 5/1*

P- 2.7

nieb-czarny

wyzwalanie z maski ( - )

szaro-czerwony

J429 – 3/10*

P- 2.8

czarny

zasilanie masa

brązowy

masa samochodu

P- 2.9

biały

wyjście-wejście kierunkowskazów

czarno-biały

T-10f/9*

P-2.10

różowy

włączenie alarmu

fioletowo-czerwony

J429 – 3/1*

P-2.11

żółty

zapłon +12V

czarno-niebieski

SB

P-2.12

zielono-czarny

wyjście komfort

zielono-niebieski

J429 – 3/12*

P-2.13

pomarańczowo-biały

otwieranie z bagażnika wejście

P-2.14

pomarańczowy

otwieranie z bagażnikwyjście

szaro-biały

J429 – 4/20*

P-2.15

szaro-czarny

wyzwalanie z drzwi ( + )

czerwono-żółty

J429 – 1/5*

P-2.16

brązowy

sterowanie syreny ( + )

biały

syrena

P-2.17

czerwony

zasilanie +12V

czerwony

listwa zasilająca

P-2.18

biały

wyjście kierunkowskazów

czarno-zielony

T-10f/10*

P-3

wtyczka niebieska

wyłącznik serwisowy

P- 4

wtyczka czerwona

dioda LED

podwójny czarny

rozcięcie obwodu elektrycznego

silnik diesla

czerwony

J322 – 1T*

P- 5

silnik benzynowy

zielono-żółty

lewy próg

UWAGA!!!

* - Schemat ELSA

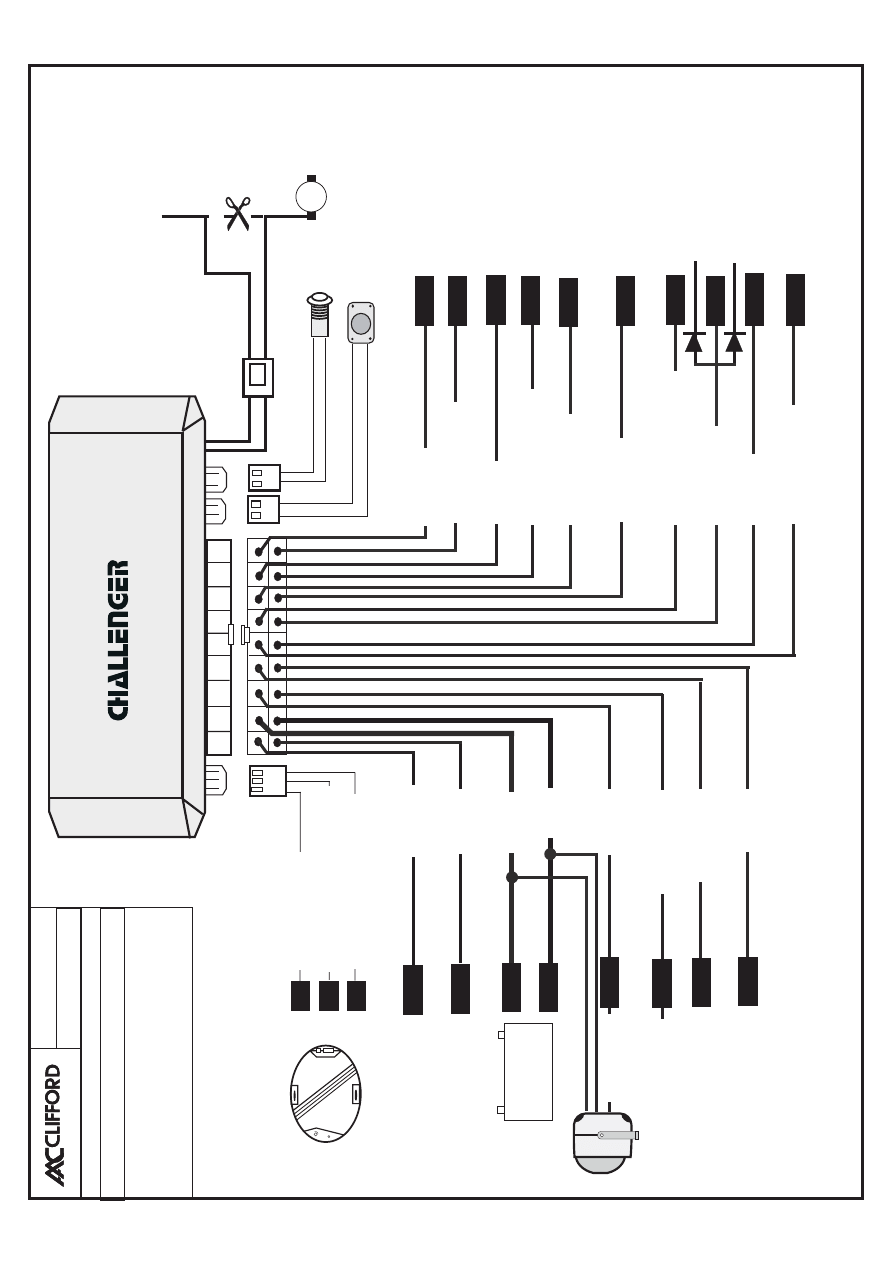

Opis złączy alarmu:

P- 1 : Złącze do podłączenia czujników ; wstrząsowego, zbicia szyby, ultradźwiękowego,
położeniowego, radarowego.

P- 2 : Złącze główne alarmu wyposażone w osiemnaście pinów:

1. Różowo-czarny: wyłączenie alarmu ( + ), podłączamy do przewodu

wykonawczego siłowników zamka centralnego, na którym pojawia się napięcie
+12V w chwili otwierania drzwi.

background image

Montaż Audi A6 2002

2

2. Niebiesko-czerwony: wejście o polaryzacji dodatniej, podłączamy do przewodu

wykonawczego siłownika bagażnika, na którym pojawia się +12V w chwili
otwierania bagażnika

3. Niebieski: wyzwalanie alarmu z bagażnika, wejście alarmu o polaryzacji ujemnej.
4. Zielono-biały: wejście przewodu otwierającego z przełącznika wewnętrznego i

bagażnika. Przewody łączymy przez diody prostownicze.

5. Zielony: nie podłączamy
6. Szary: wyzwalanie alarmu, aktywacja funkcji antynapadowej. Wejście o

polaryzacji ujemnej, podłączamy pod drzwi kierowcy.

7. Niebiesko-czarny: wyzwalanie alarmu z maski, wejście alarmu o polaryzacji

ujemnej.

8. Czarny ( 0,75 mm ): zasilanie alarmu ( masa ), przewód podłączamy do nadwozia

samochodu bardzo starannie, najlepiej pod fabryczne punkty. Z tego pinu
wychodzi przewód do zasilania syreny.

9. Biały: wyjście na kierunkowskazy, podłączamy do przewodu kierunkowskazów.
10. Różowy: włączenie alarmu ( + ). Podłączamy do przewodu wykonawczego

siłowników zamka centralnego, na którym pojawia się napięcie +12V w chwili
zamykania drzwi.

11. Żółty: informacja o zapłonie ( +12V ), podłączamy do przewodu na którym jest

+12V w pozycji ON na stacyjce i nie zanika w czasie kręcenia rozrusznikiem.
Wejście aktywujące funkcje antynapadową i blokujące wyłączenie alarmu.

12. Zielono-czarny: domykanie szyb, wyjście o polaryzacji ujemnej o dopuszczalnym

obciążeniu 200 mA. Podłączamy do przewodu domykającego szyby, po
uzbrojeniu alarmu na przewodzie tym pojawia się masa na 10 sek.

13. Pomarańczowo-biały: wejście przewodu otwierającego z przełącznika zamka. Po

rozcięciu przewodu (w instalacji fabrycznej) otwierającego, podłączamy od strony
zamka współdziała z przewodem z pinu 14 (wejście )

14. Pomarańczowy: wyjście przewodu otwierającego z przełącznika zamka. Po

rozcięciu przewodu (w instalacji fabrycznej) otwierającego, podłączamy od strony
modułu, współdziała z przewodem z pinu 13 ( wyjście ).

15. Szaro-czarny: wyzwalanie alarmu z drzwi ( + ), wejście alarmu o polaryzacji

dodatniej.

16. Brązowy: sterowanie syreny ( + ), podłączamy do przewodu białego w syrenie z

własnym zasilaniem lub czerwonego w zwykłej syrenie.

17. Czerwony ( 0,75 mm ): zasilanie alarmu +12V. Podłączamy bezpośrednio do

przewodu zasilającego np. skrzynkę bezpieczników. Z tego pinu wychodzi
przewód do zasilania syreny.

18. Biały: wyjście na kierunkowskazy, podłączamy do przewodu kierunkowskazów.

P- 3 : Złącze niebieskie-włącznik serwisowy. Wyłącznik służy do wyłączania funkcji
antynapadowej i awaryjnego wyłączania alarmu. Włącznik montujemy w ukrytym miejscu.
Miejsce montażu ustalamy z klientem.
P- 4 : Złącze czerwone-dioda LED. Dioda LED służy do określenia stanu pracy alarmu,
montujemy ją w widocznym miejscu na desce rozdzielczej po uprzednim uzgodnieniu z
klientem.
P- 5 : Złącze białe-rozcięcie obwodu elektrycznego o obciążalności max 20 A. Tym
rozcięciem unieruchamiamy silnik w chwili uzbrojenia alarmu i włączenia funkcji
antynapadowej. W celu zatrzymania pracującego silnika powinniśmy rozciąć obwód p-py
paliwa ewentualnie zapłonu.

background image

Montaż Audi A6 2002

3

Funkcje diody LED
• miga ⇒ system uzbrojony
• nie miga ⇒ system rozbrojony

Blokada silnika
Uzbrojenie alarmu nie pozwala na uruchomienie silnika. Wbudowany immobilizer powoduje
zablokowanie jednego z obwodów elektrycznych (wybór instalatora)np. zapłonu lub p-py
paliwa.

Informacja o próbie włamania oraz pamięć ostatniego zdarzenia
Jeżeli podczas nieobecności właściciela pojazdu nastąpiła próba włamania, przy rozbrojeniu
systemu będzie słychać, oprócz normalnych dodatkową liczbę sygnałów dźwiękowych.
Przyczyna alarmu będzie odpowiednio sygnalizowana :
4 sygnał syreny

⇒ wzbudzenie czujników

3 sygnał syreny

⇒ włączenie stacyjki

2 sygnały syreny

⇒ otwarcie drzwi, maski lub bagażnika

Inteligentna samodiagnoza systemu
Jeżeli w stanie uzbrojenia czujnik dodatkowy wywoła pięciokrotnie alarm to system go
zablokuje.

Samouzbrojenie (rearming)
Jeśli w ciągu 60 sekund od wyłączenia alarmu nie nastąpi otwarcie drzwi alarm uzbroi się
automatycznie zamykając drzwi. Funkcja zabezpiecza nas przed przypadkowym rozbrojeniem
systemu (np. naciśnięcie pilota w kieszeni).

Awaryjne wyłączenie alarmu
Awaryjne wyłączenie alarmu pozwala wyłączyć sygnały alarmowe oraz pominąć wszystkie
funkcje ochronne w sytuacji awaryjnej gdy system nie reaguje na nadajnik(pilota) (np.
wyczerpana bateria).
1. Wejść do samochodu, otwierając drzwi klucze.
2. Przełączyć stacyjkę w pozycję zapłon. (Uwaga ! Po włączeniu zapłonu wyłączenie

alarmu jest możliwe tylko i wyłącznie ukrytym wyłącznikiem. Nie wyłączymy alarmu
pilotem)

3. Nacisnąć i przytrzymać ukryty wyłącznik do czasu wyłączenia sygnałów alarmowych

(około 10 sekund) – alarm zostanie rozbrojony i będzie można uruchomić silnik.

Funkcja antynapadowa
Zawsze po wejściu do samochodu i uruchomieniu silnika należy rozbroić funkcję anty-
napadową poprzez jednokrotne naciśnięcie ukrytego wyłącznika (system potwierdzi to
sygnałem dźwiękowym miniaturowego głośniczka). W ten sposób informujemy system, że
pojazd jest prowadzony przez upoważnioną osobę. Ponadto gdy w dowolnej chwili zostaną
otwarte drzwi kierowcy (co ma miejsce podczas napadu) lub zostanie wyłączony i włączony
zapłon, należy ponownie rozbroić funkcję antynapadową.

Co będzie jeśli zapomnisz nacisnąć ukryty wyłącznik ?
Jeżeli funkcja antynapadowa nie zostanie rozbrojona w ciągu 90 sekund od momentu
uruchomienia silnika (lub/i otwarcia drzwi), system będzie dawać kierowcy sygnał

background image

Montaż Audi A6 2002

4

dźwiękowy miniaturowym głośniczkiem i miganiem diody LED. Jeżeli w ciągu kolejnych 30
sekund nie zostanie naciśnięty ukryty wyłącznik, system unieruchomi silnik oraz włączy
światła awaryjne (ostrzeżenie innych użytkowników drogi) a następnie włączy syrenę na 30
sekund. Ponieważ ponowny rozruch (*) silnika nie jest możliwy, włączona jest syrena,
błyskają światła i porywaczowi nie pozostaje nic innego jak szybko opuścić pojazd.
Włączenie stacyjki w pozycję zapłon i naciśnięcie ukrytego wyłącznika przez właściciela
wyłączy sygnały alarmowe i pozwoli uruchomić silnik.

• gdy funkcja antynapadowa wyłączy silnik i zatrzyma pojazd w niebezpiecznym miejscu

(przejazd kolejowy, skrzyżowanie, łuk drogi) system pozwala na jednokrotne, czasowe
uruchomienie silnika dając możliwość zjechania na pobocze. W takiej sytuacji należy na
chwilę wyłączyć zapłon i ponownie uruchomić silnik. Możliwe jest tylko jednokrotne
podjęcie takiej próby, a silnik będzie pracował tylko 10 sekund.

ODIS – Optimal Driver Identification System
Działanie systemu polega na automatycznej, bezobsługowej identyfikacji właściciela pojazdu.
Proces identyfikacji osoby prowadzącej samochód jest realizowany sygnałem z identyfikatora
(Personal Transmiter), noszonego zawsze przy sobie. W momencie napadu i kradzieży auta
po uruchomieniu funkcji antynapadowej (otwarcie drzwi i/lub wyłączenie/włączenie
zapłonu), gdy system nie otrzyma sygnału z identyfikatora, nastąpi procedura zatrzymania
pojazdu po upływie odpowiedniego czasu.
Identyfikator jest wyposażony w jeden wewnętrzny przycisk, który służy do jego
zaprogramowania do systemu.

Procedura programowania identyfikatora ODIS

do systemu :

1. Odłączyć alarm od zasilania.
2. Przełączyć przełącznik DIP nr 1 do góry.
3. Podłączyć zasilanie alarmu, miniaturowy głośniczek w centralce piśnie 1 raz.
4. Przełączyć przełącznik DIP nr 1 do dołu.
5. Wprogramować ODIS’a poprzez jednokrotne naciśnięcie wewnętrznego przycisku w

ODIS’ie

6. Wprogramowanie ODIS’a system potwierdza 3 krotnym sygnałem miniaturowego

głośniczka

7. Obligatoryjnie należy wypełnić wszystkie 4 komórki pamięci centralki poprzez 4

krotne wprogramowanie pilota ODIS

8. Po zapełnieniu ostatniej komórki pamięci system automatycznie kończy procedurę

programowania

UWAGA : do systemu można zaprogramować maksymalnie 4 ODIS”y (po jednym do każdej
komórki pamięci).
Procedura kasowania identyfikatorów ODIS

z pamięci systemu:

1. Odłączyć alarm od zasilania.
2. Przełączyć przełącznik DIP nr 1 do góry.
3. Podłączyć zasilanie 1 sygnał miniaturowego głośniczka potwierdzi wejście systemu w

tryb programowania ODIS’ów ale należy czekać kolejne 10 sek. miniaturowy
głośniczek piśnie 5 razy.

4. Piloty ODIS są wykasowane.
5. Przełączyć przełącznik DIP na dół.

Po zaprogramowaniu identyfikatora do systemu nadaje on co 12 – 15 sekund sygnał radiowy.
Dwa kolejno następujące po sobie sygnały odebrane przez system rozbrajają funkcję

background image

Montaż Audi A6 2002

5

antynapadową (nie ma potrzeby rozbrajać jej ukrytym wyłącznikiem, choć istnieje taka
możliwość).

Tryb serwisowy funkcji antynapadowej:
W przypadku, kiedy chcemy pozostawić samochód w serwisie bez ujawniania miejsca
montażu ukrytego wyłącznika lub nie chcemy korzystać z funkcji antynapadowej należy
zablokować ją trybem serwisowym.

Włączenie trybu serwisowego funkcji antynapadowej:
1. włączyć stacyjkę w pozycję zapłon
2. nacisnąć ukryty wyłącznik w celu rozbrojenia funkcji antynapadowej
3. nacisnąć i przytrzymać ukryty wyłącznik 15 sekund
Włączenie trybu serwisowego funkcji antynapadowej system potwierdzi 3 sygnałami
miniaturowego głośniczka, ponadto będzie o tym przypominał jego pojedynczym sygnałem
dźwiękowym po każdym włączeniu zapłonu .

Wyłączenie trybu serwisowego funkcji antynapadowej:
1. włączyć stacyjkę w pozycję zapłon
2. nacisnąć i przytrzymać ukryty wyłącznik 15 sekund
Wyłączenie trybu serwisowego funkcji antynapadowej system potwierdzi 3 sygnałami
miniaturowego głośniczka.

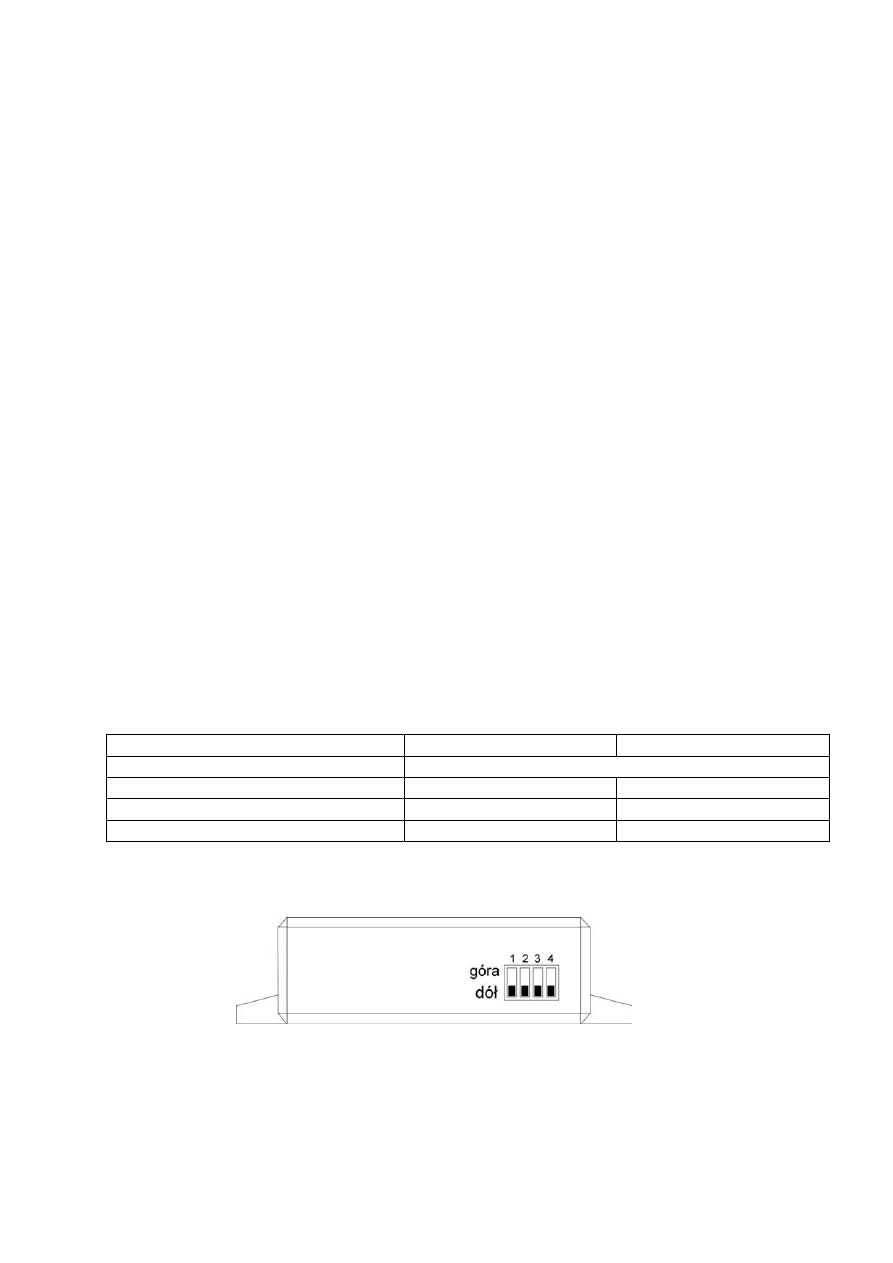

Programowanie funkcji systemu :

1. przełączyć przełącznik DIP dla danej funkcji
2. odłączyć zasilanie alarmu
3. podłączyć zasilanie

FUNKCJA

Przeł. DIP w poz."dół"

Przeł. DIP w poz."góra”

1 - ODIS

Patrz procedura programowania identyfikatora

2 – funkcja antynapadowa

NIE

TAK

3 –nieaktywny

-

-

4 – sygnalizacja uzbrajania i rozbrajania

GŁOŚNA

CICHA

background image

AUTO

ALARM

CENTER

AUTO

ALARM

CENTER

P1

P1

P1

alarm

w³¹czenie

(+)

P2,

10

AKUMULA

TO

R

SAMOCHODOWY

+

_

M

Pompa

paliwa

LED

czerwony

czarny

P1

P3

P4

P5

czarny

,

masa

za³¹czana

pomarañczowy

,

wyzwalanie

z

czujnika

czerwony

,

(+)

12V

zasilanie

czujnika

Aktualizacja

z

dn.26.06.2002

Aktualizacja

z

dn.26.06.2002

Rysunek

nr

AAC/F/06/5

Rysunek

nr

AAC/F/06/5

Opis

przy³¹czeñ

do

instalacji

elektrycznej

pojazdów

Opis

przy³¹czeñ

do

instalacji

elektrycznej

pojazdów

Przeznaczony

do

wspó³pracy

z

:

Przeznaczony

do

wspó³pracy

z

:

œwiat³a

(+)

CHALLENGER

NT

AUDI

CHALLENGER

NT

AUDI

9

18

10

1

alarm

wy³¹czenie

(+)

P2,

1

P2,

11

P2,

3

P2,

12

P2,

13

P2,

4

P2,

5

P2,

14

6

P2,

15

P2,

7

P2,

16

P2,

P2,

18

P2,

9

P2,

17

P2,

8

NT

drzwi

kierowcy

(-)

drzwi

(+)

maska

(-)

wyzwalanie

syreny

P2

komfort

(-)

zap³on

(+)

baga¿nik

(-)

AUDI

A6

2002

œwiat³a

(+)

pomarañczowy

zielony

zielono-bia³y

pomarañczowo-bia³y

niebieski

ró¿owy

ró¿owo-czarny

¿ó³ty

zielono-czarny

bia³y

bia³y

br¹zowy

niebiesko-czarny

szaro-czarny

szary

niebiesko-czerwony

P2,

2

si³ownik

bagaznika

(+)

otwieranie

z

drzwi

kierowcy

nieu¿ywany

otwieranie

z

prze³¹cznika

wew

.

otwieranie

z

baga¿nika

wyjœcie

otwieranie

z

baga¿nika

wejœcie


Wyszukiwarka

Podobne podstrony:
Inatrukcja montażu Audi A6 2002
Montaż tempomatu w A6, auta, elektryka, elekt AUDI
Audi A6 Avant, od 2011
audi a6 a8 tdi czujnik srodka chlodzacego
JAK JEŹDZIĆ NA PRZEKŁADNI AUTOMATYCZNEJ, AuTO MoTO, Audi A6(1)
audi a6 przedostawanie sie wody do wnetrza pojazdu
AUDI A6 2003
Audi A6 nie dziala wentylator chlodnicy
282 SC DS300 R AUDI A6 B 97 03
Audi A6 C5 2000 AirbagWiring
Audi A6 S6 RS6, 1997 2004
EN SC DS400 C AUDI A6 A 04 XX
Licznik Audi A6, auta, elektryka, elekt AUDI
audi a6 kontrolka sygnalizujaca usterke regulacja
Instrukcja obslugi AUDI A6 C5 PL up by dunaj2
audi A6 oblodzenie parownika
audi A6 slaba wydajnosc ogrzewania
Audi A6 C5 Front Bumper Removal

więcej podobnych podstron
