Przedmiot: Wentylacja i po

ż

ary II, Wydział: GIG, Kierunek: GIG, Rok: III

5. Regulacja rozpływu

powietrza w sieci wentylacyjnej

powietrza w sieci wentylacyjnej

Opracował: mgr inż. Kazimierz Piergies

Email: piergies@agh.edu.pl

•

Regulacja rozpływu powietrza w sieci wentylacyjnej polega na uzyskaniu
żądanych ilości powietrza w oddziałach wydobywczych a w szczególności
w wyrobiskach ścianowych.

•

Dysponując schematem kanonicznym z naniesionymi kierunkami rozpływu
powietrza, ilościami powietrza oraz oporami bocznic obliczamy spadki

Wentylacja i po

ż

ary II

Regulacja rozpływu powietrza w sieci

wentylacyjnej

powietrza, ilościami powietrza oraz oporami bocznic obliczamy spadki
naporu na drogach niezależnych, spiętrzenie wentylatorów głównych,
parametry regulatorów rozpływu powietrza w zależności od przyjętej
metody regulacji:

– tamy regulacyjne – regulacja dodatnia,

– wentylatory pomocnicze – regulacja ujemna.

2

•

W kopalnianej sieci wentylacyjnej wyróżnia się pewną liczbą oddziałów
wydobywczych nazywany z punktu widzenia wentylacji rejonami wenty-
lacyjnymi, które są przewietrzane niezależnymi prądami powietrza. Prąd
niezależny odgałęzia się od grupowego prądu powietrza wlotowego i po
przewietrzaniu wyrobisk łączy się z prądem powietrza wylotowego.

•

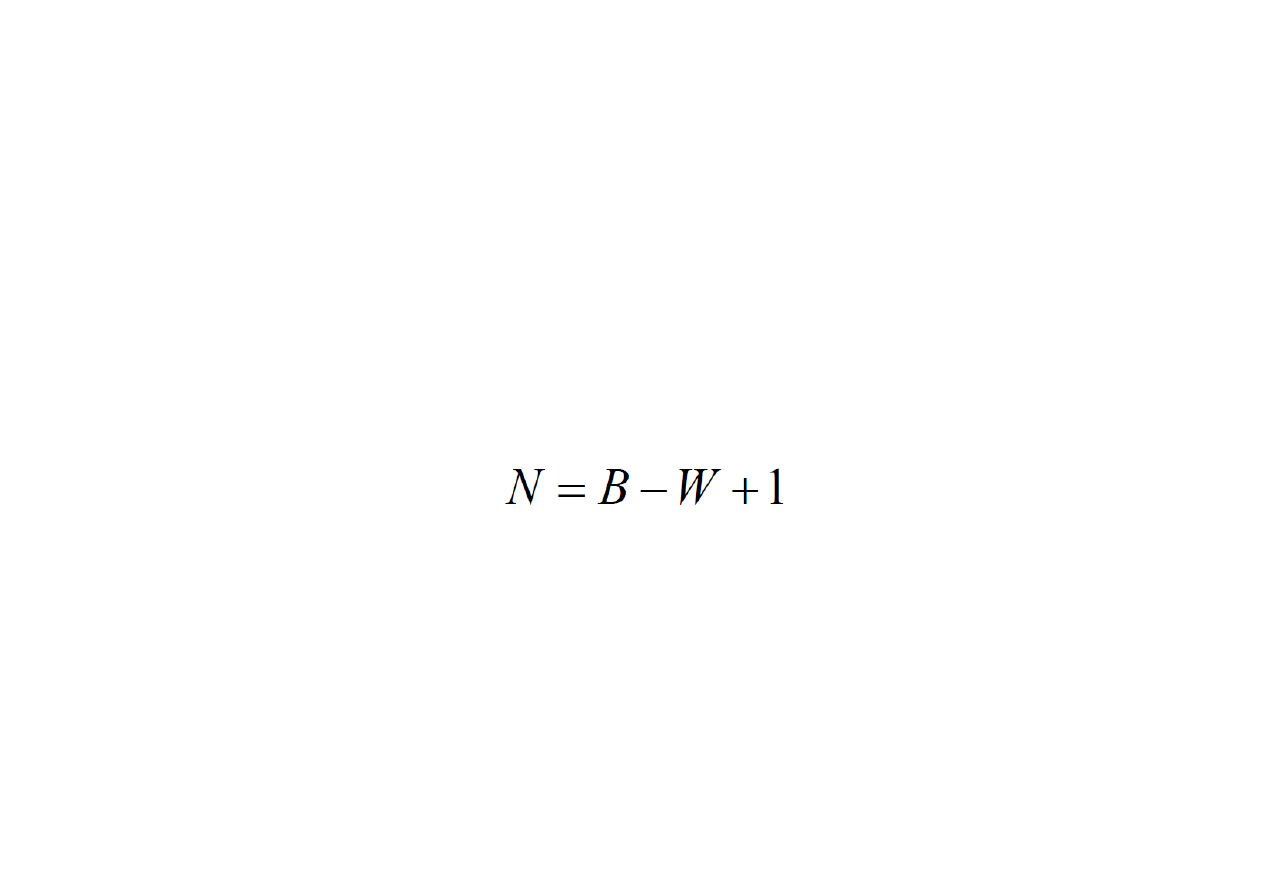

Ilość dróg niezależnych (N), dla których będzie przeprowadzana regulacja
powietrza obliczamy z zależności:

Wentylacja i po

ż

ary II

Regulacja rozpływu powietrza w sieci wentylacyjnej

powietrza obliczamy z zależności:

gdzie:

B

– ilość bocznic w sieci wentylacyjnej,

W

– ilość węzłów w sieci wentylacyjnej.

•

Przy obliczeniu ilości dróg niezależnych należy zmniejszyć ich ilość o ilość
bocznic tzw. ośluzowanych, gdzie zachodzą planowane ucieczki powietrza.

3

•

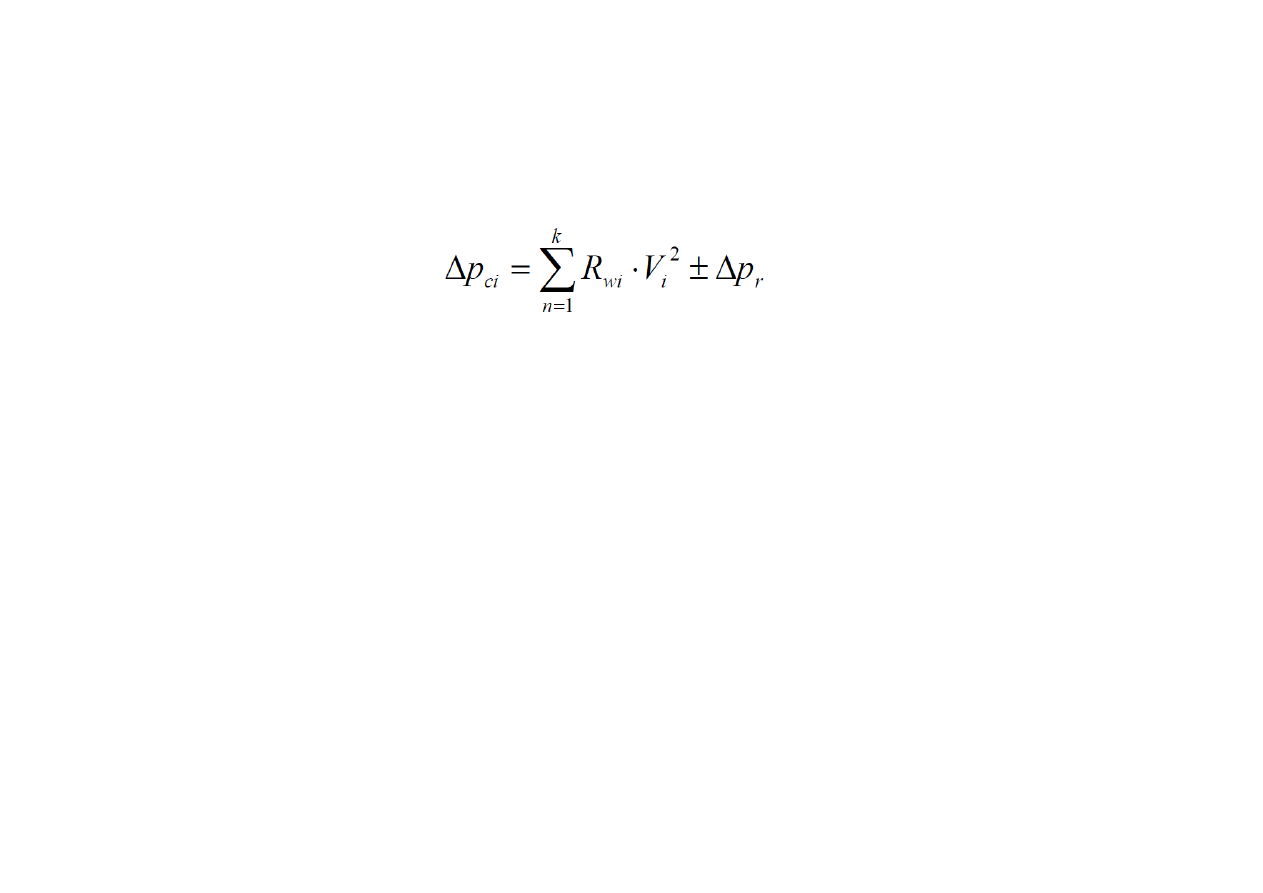

Spadek naporu na drodze niezależnej obliczamy wg zależności:

gdzie:

R

wi

– opór danej bocznicy należącej do drogi niezależnej, kg/m

7

;

V

i

– ilość powietrza w danej bocznicy należącej do drogi niezależnej, m

3

/s;

Wentylacja i po

ż

ary II

Regulacja rozpływu powietrza w sieci wentylacyjnej

, N/m

2

i

±Δp

r

– strata ciśnienia przyjmowana w zależności od metody regulacji, Pa.

Znając nieznane wielkości oporów tam regulacyjnych i depresję wentylatora
napisać można N niezależnych równań, z których wynika, że straty naporu na
poszczególnych drogach (od wlotu powietrza do wylotu przez wentylator) są
równe depresji wentylatora.

4

•

Prądami niezależnymi są takie prądy, które odgałęziają się od grupowych
prądów powietrza świeżego i po przewietrzeniu wyrobisk eksploatacyjnych
lub

innych

(komory

materiałów

wybuchowych,

komory

pomp,

transformatorów itp.) łączą się w prądy grupowe powietrza odprowadzanego.

Wentylacja i po

ż

ary II

REGULACJA SYSTEMU WENTYLACYJNEGO

NORMALNEGO

•

Tamy umieszcza się na początku prądów niezależnych.

•

Depresję wentylatora przyjmuje się za równą stracie naporu na najtrudniejszej
drodze dla przepływu powietrza. Na tej drodze nie buduje się tamy.

5

•

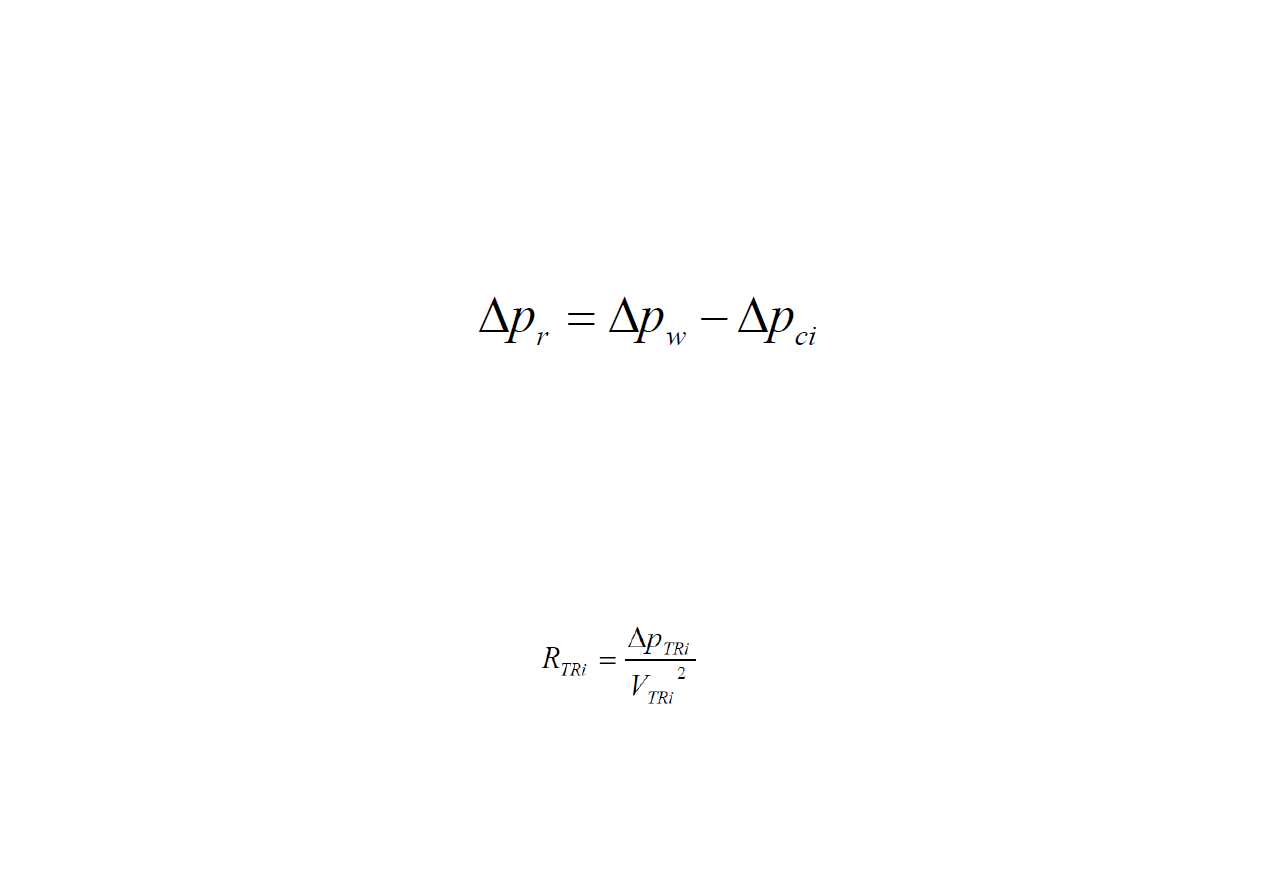

Regulację dodatnią rozpływu powietrza dokonuje się poprzez zabudowę na
wlocie do oddziału wydobywczego tamy regulacyjnej. Spadek naporu na
regulatorze obliczany wg zależności:

gdzie:

∆p

w

- spiętrzenie wentylatora głównego (równe stracie naporu na drodze

najtrudniejszej), Pa;

Wentylacja i po

ż

ary II

Dobór regulatorów rozpływu powietrza

najtrudniejszej), Pa;

∆p

ci

- spadek naporu na liczonej drodze niezależnej, Pa.

Opór tamy regulacyjnej przy regulacji dodatniej obliczamy z zależności:

gdzie:

V

TRi

– strumień powietrza płynącego wyrobiskiem, w którym zabudowano tamę

regulacyjną, m

3

/min.

6

•

Dysponując oporem tamy regulacyjnej, wyznaczamy powierzchnię okna
regulacyjnego A

o

, korzystając ze wzoru, m

2

:

gdzie:

Wentylacja i po

ż

ary II

Dobór regulatorów rozpływu powietrza

R

TRi

gdzie:

A

i

- przekrój wyrobiska, w którym zabudowano tamę regulacyjne, m

2

.

Obliczenia zestawić w tabeli.

7

Przykładowe obliczenia dla tam regulacyjnych

Regulacja rozpływu powietrza w sieci wentylacyjnej

,  Pa

Wentylacja i po

ż

ary II

8

,  Pa

,  m

2

,  m

2

,  m

3

/s

,  kg/m

7
