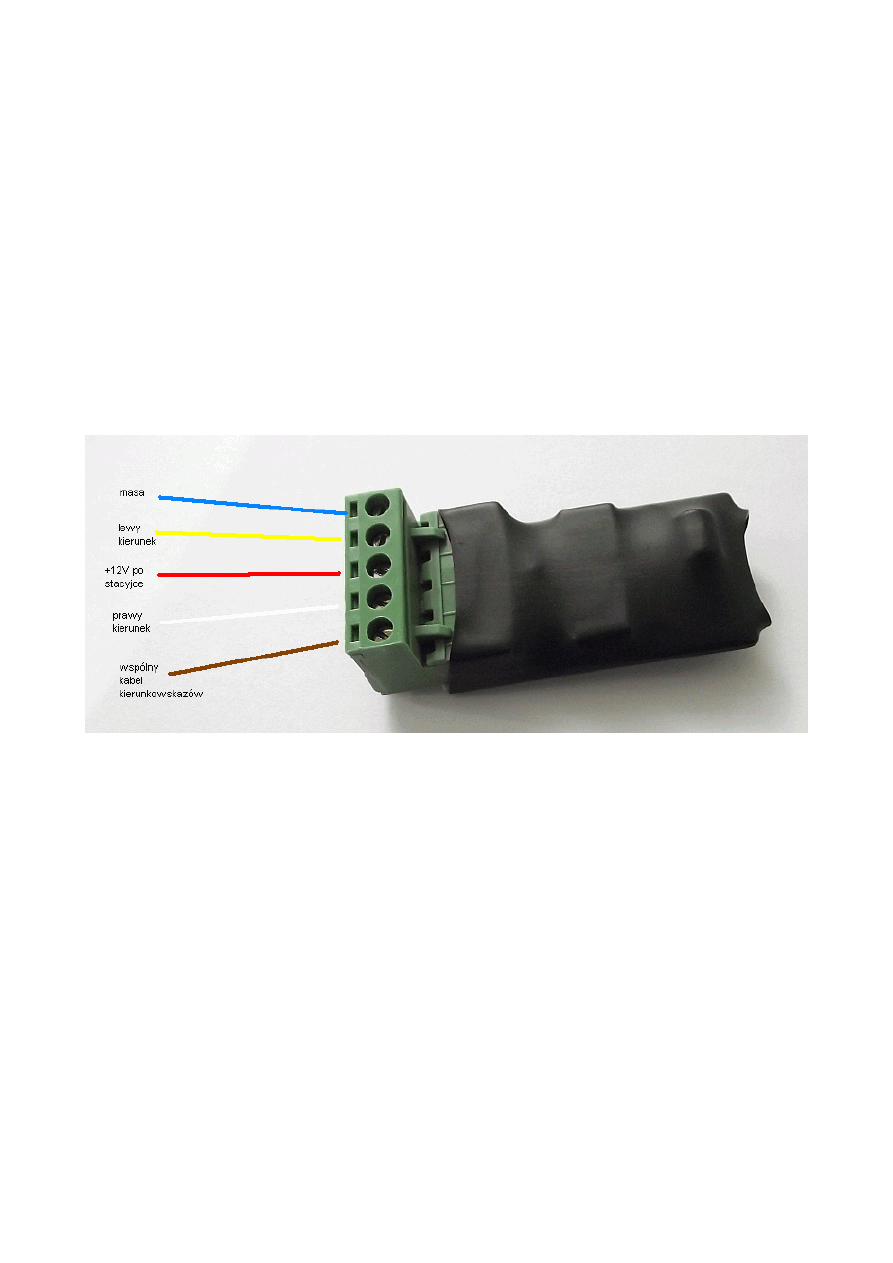

1. Opis połączenia kabli wychodzących z modułu:

1. Kabel

niebieski

– łączymy z masą

2. Kabel

żółty

żółty

– łączymy z kablem lewego kierunkowskazu

(kabel czarno-biały – kostka manetki kierunkowskazów, pin 3)

3. Kabel

czerwony

– łączymy z +12V po stacyjce

4. Kabel

biały

– łączymy z kablem prawego kierunku

(kabel czarno-zielony – kostka manetki kierunkowskazów, pin 7)

5. Kabel

brązowy

– łączymy ze wspólnym kablem kierunkowskazów

(kabel czarno-zielony – kostka manetki kierunkowskazów, pin 2)

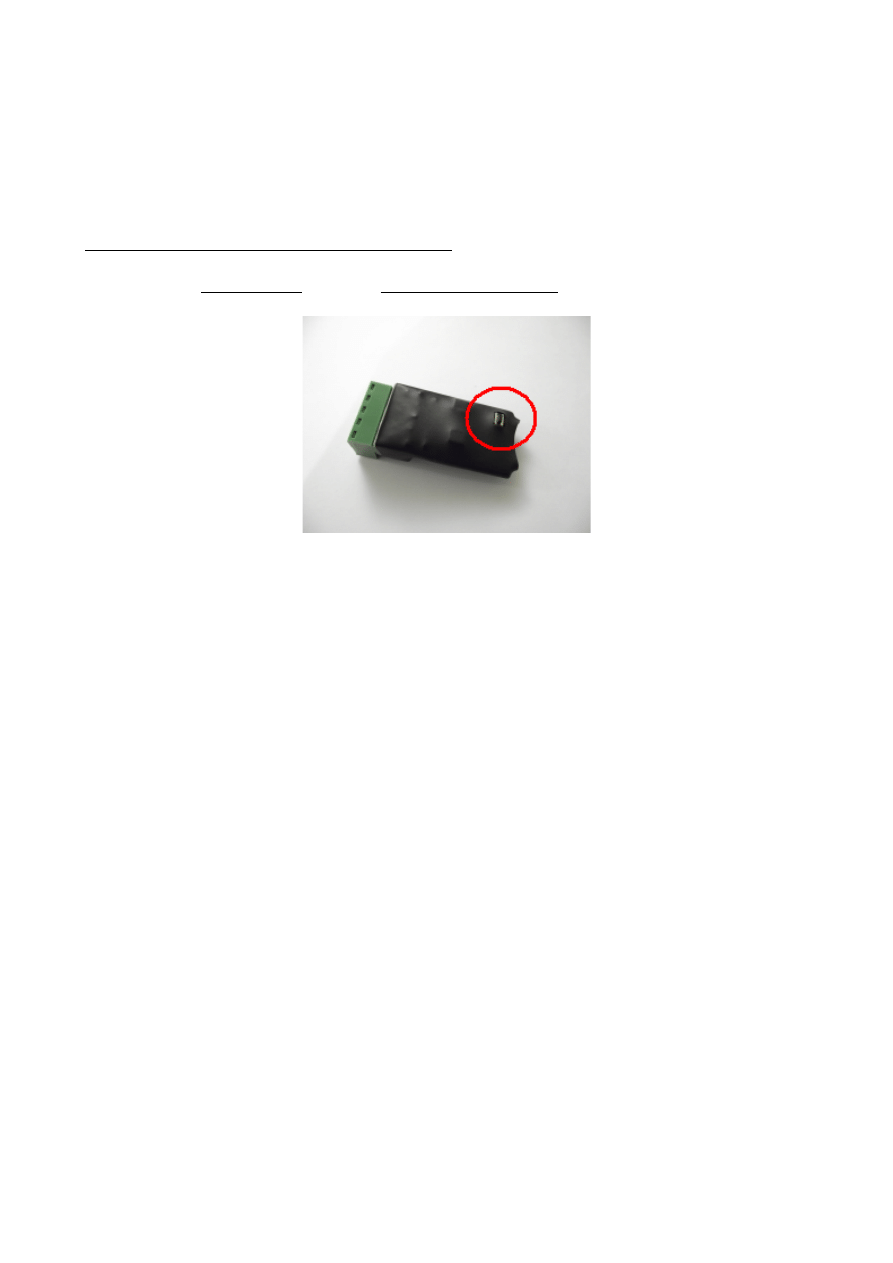

2. Opis procedury programowania ilości mignięć

Moduł jest ustawiony standardowo na 3 mignięcia. Ich ilość można zmienić przy
pomocy przycisku na module.

Sekwencja programowania jest następująca:

1. przy wyłączonym zapłonie wciskamy i trzymamy przycisk na module,

2. włączamy zapłon,

3. puszczamy przycisk - moduł powinien potwierdzić pojedynczym mignięciem
jednego z kierunkowskazów,

4. włączamy ten kierunkowskaz na tyle mignięć na ile chcemy zaprogramować
moduł

5. po zakończeniu migania wciskamy na chwile przycisk - moduł powinien
potwierdzić mignięciem obu kierunków na raz,

6. gotowe :)
