P

RAKTYKA NA BUDOWIE

ZABUDOWA OKNA
DACHOWEGO

Na naszym poddaszu znajdujà si´ okna da-
chowe Fakro. Do wykoƒczenia powierzchni
wokó∏ nich u˝yliÊmy p∏yt gipsowo-kartono-
wych oraz systemu suchej zabudowy wn´trz
Lafarge Nida Gips.

PRZEWODNIK BUDOWLANY STYCZE¡ 2003

84

www.krokiew.republika.pl

P

RAKTYKA NA BUDOWIE

PRZEWODNIK BUDOWLANY STYCZE¡ 2003

86

4. Na wst´pie zamocowano element
mocujàcy ES do belki drewnianej za po-
mocà wkr´tów do drewna 3,5x35 mm.
Elementy ES muszà byç oddalone od
siebie o maksymalnie 60 cm.

5. Pomiar d∏ugoÊci okna pozwoli na
w∏aÊciwe przyci´cie profila NIDA CD60
i kontrole odst´pów pomi´dzy elemen-
tami ES.

6. Odmierzamy w∏aÊciwà d∏ugoÊç pro-
fila NIDA CD60.

7. Profile stalowe do systemów suchej
zabudowy wn´trz nale˝y przycinaç tyl-
ko za pomocà no˝yc do blachy.

USZCZELNIENIE, IZOLACJA

Pierwszym czynnikiem majàcym
znaczenie przy monta˝u okien
to wykonanie obróbek z blachy
zapewniajàcych pe∏nà szczel-
noÊç na dzia∏anie czynników at-
mosferycznych. Nast´pnie foli´
wst´pnego krycia zaklejamy ta-
Êmà dostarczonà nam przez fir-
m´ DuPont. Po etapie ociepla-
nia poddasza (opis w nr 5/02)
wywin´liÊmy paroizolacj´ do
okna dachowego.
Przy wykonywaniu prac przy za-
budowie okna dachowego, musi-
my pami´taç o kilku bardzo
wa˝nych zasadach. Pier wsza
z nich to wykonanie górnej kra-
w´dzi okna. Monta˝ p∏yty gipso-
wo-kartonowej wykonujemy tak
aby póêniej nie zahaczaç g∏owà
w zabudow´. W oknie dachowym
firmy Fakro sà specjalnie wy-
profilowane w drewnie ranty po-
zwalajàce na monta˝ p∏yty g-
k pod kàtem. Podobnie post´-
pujemy z do∏em okna – równie˝
zabudow´ wykonujemy pod kà-
tem. W przypadku górnej i dol-
nej kraw´dzi okna – przygoto-
wujemy zabudow´ tak aby pada-
∏o jak najwi´cej Êwiat∏a do
pomieszczenia. W naszym przy-
padku okna dachowe sà jedy-
nym êród∏em Êwiat∏a dziennego
na poddaszu.
Podsumowujàc – dwie wa˝ne
sprawy przy wykonywaniu zabu-
dowy okna dachowego: funkcjo-
nalnoÊç przy korzystaniu z okna
i zasada, aby jak najwi´cej Êwia-
t∏a dostawa∏o si´ na poddasze.

ZABUDOWA OKNA P¸YTAMI
GIPSOWO-KARTONOWYMI

Przyst´pujemy do prac prak-
tycznych przy monta˝u. Naj-
pierw robimy dok∏adne pomiary
poprawnoÊci monta˝u okna, po-
tem wkr´camy ES-a (znanego
z prac przy tradycyjnej zabudo-
wie Êcian – nr 8/02). ¸àcznik
ten to element, do którego b´-
dziemy przykr´caç profil.

www.krokiew.republika.pl

P

RAKTYKA NA BUDOWIE

PRZEWODNIK BUDOWLANY STYCZE¡ 2003

86

4. Na wst´pie zamocowano element
mocujàcy ES do belki drewnianej za po-
mocà wkr´tów do drewna 3,5x35 mm.
Elementy ES muszà byç oddalone od
siebie o maksymalnie 60 cm.

5. Pomiar d∏ugoÊci okna pozwoli na
w∏aÊciwe przyci´cie profila NIDA CD60
i kontrole odst´pów pomi´dzy elemen-
tami ES.

6. Odmierzamy w∏aÊciwà d∏ugoÊç pro-
fila NIDA CD60.

7. Profile stalowe do systemów suchej
zabudowy wn´trz nale˝y przycinaç tyl-
ko za pomocà no˝yc do blachy.

USZCZELNIENIE, IZOLACJA

Pierwszym czynnikiem majàcym
znaczenie przy monta˝u okien
to wykonanie obróbek z blachy
zapewniajàcych pe∏nà szczel-
noÊç na dzia∏anie czynników at-
mosferycznych. Nast´pnie foli´
wst´pnego krycia zaklejamy ta-
Êmà dostarczonà nam przez fir-
m´ DuPont. Po etapie ociepla-
nia poddasza (opis w nr 5/02)
wywin´liÊmy paroizolacj´ do
okna dachowego.
Przy wykonywaniu prac przy za-
budowie okna dachowego, musi-
my pami´taç o kilku bardzo
wa˝nych zasadach. Pier wsza
z nich to wykonanie górnej kra-
w´dzi okna. Monta˝ p∏yty gipso-
wo-kartonowej wykonujemy tak
aby póêniej nie zahaczaç g∏owà
w zabudow´. W oknie dachowym
firmy Fakro sà specjalnie wy-
profilowane w drewnie ranty po-
zwalajàce na monta˝ p∏yty g-
k pod kàtem. Podobnie post´-
pujemy z do∏em okna – równie˝
zabudow´ wykonujemy pod kà-
tem. W przypadku górnej i dol-
nej kraw´dzi okna – przygoto-
wujemy zabudow´ tak aby pada-
∏o jak najwi´cej Êwiat∏a do
pomieszczenia. W naszym przy-
padku okna dachowe sà jedy-
nym êród∏em Êwiat∏a dziennego
na poddaszu.
Podsumowujàc – dwie wa˝ne
sprawy przy wykonywaniu zabu-
dowy okna dachowego: funkcjo-
nalnoÊç przy korzystaniu z okna
i zasada, aby jak najwi´cej Êwia-
t∏a dostawa∏o si´ na poddasze.

ZABUDOWA OKNA P¸YTAMI
GIPSOWO-KARTONOWYMI

Przyst´pujemy do prac prak-
tycznych przy monta˝u. Naj-
pierw robimy dok∏adne pomiary
poprawnoÊci monta˝u okna, po-
tem wkr´camy ES-a (znanego
z prac przy tradycyjnej zabudo-
wie Êcian – nr 8/02). ¸àcznik
ten to element, do którego b´-
dziemy przykr´caç profil.

www.krokiew.republika.pl

STYCZE¡ 2003 PRZEWODNIK BUDOWLANY 87

8-9. Za pomocà poziomnicy, przed przykr´ceniem profilu NIDA CD60 do elementu
mocujàcego ES, sprawdzamy w∏aÊciwe u∏o˝enie profili (czyli ca∏ej konstrukcji no-
Ênej).

10. Profil NIDA CD60 mocowany jest do elemen-
tów mocujàcych ES za pomocà wkr´tów tzw. pche-
∏ek. W naszym wypadku nie zasz∏a potrzeba wygi´-
cia wystajàcych poza poziom profila skrzyde∏ek ele-
mentu mocujàcego ES. Jednak, gdy skrzyde∏ka
ES’u wystajà poza poziom profili nale˝y je wygiàç
tak, aby tworzy∏a jednà p∏aszczyzn´ z profilami.

12. P∏yt´ gipsowo-kartonowà nale˝y
przykr´ciç do konstrukcji noÊnej z profili
NIDA CD 60. Do tego celu stosowaliÊmy
(pojedyncza ok∏adzina z p∏yt g-k) wkr´ty
do blachy 3,5x35mm umieszczajàc je co
maksymalnie 20 cm.

13. Obudowujàc okno dachowe nale˝y
pami´taç o zachowaniu w∏aÊciwego kà-
ta nachylenia po∏aci przy krótszym boku
okna.

11. Po przyci´ciu p∏yty nale˝y sprawdziç
poprawnoÊç uzyskanego kszta∏tu.

➧

www.krokiew.republika.pl

P

RAKTYKA NA BUDOWIE

PRZEWODNIK BUDOWLANY STYCZE¡ 2003

88

14-15. Nachylenie po∏aci przy oknie ma zapewniç mo˝liwoÊç podejÊcia do okna
a tak˝e to by do pomieszczenia wpada∏a wi´ksza iloÊç Êwiat∏a.

16. Przykr´camy p∏yt´ g-k, która zas∏oni belki
konstrukcyjne dachu. Z lewej strony mocowana
jest ona do profilu NIDA CD60 (za pomocà wkr´-
tów do blachy 3,5x35mm) a z prawej do drewnia-
nych elementów konstrukcji mocowania okna da-
chowego (u˝ywajàc wkr´tów do drewna 3,5x35
mm). Taka konstrukcja nie jest do koƒca w∏aÊci-
wa, gdy˝ tak˝e z prawej strony wykonawcy po-
winni byli zamocowaç do krokwi profile NIDA
CD60. By∏o to co prawda trudne ze wzgl´du na
skomplikowany sposób monta˝u okna dachowe-
go, ale lepsze rozwiàzanie.

17. Naro˝e wewn´trzne zostanie zabez-
pieczone taÊmà naro˝nikowà z wk∏adkà
metalowà. Na zdj´ciu – taÊm´ przycina-
my na w∏aÊciwà d∏ugoÊç. Po przyci´ciu
taÊm´ nale˝y zwil˝yç wodà.

18. TaÊm´ naro˝nikowà wklejamy
w miejsce, które uprzednio pokryliÊmy
gipsem. Uwaga! TaÊm´ wklejamy pa-
skiem metalowym do wewnàtrz.

19. Naro˝e wewn´trzne pokrywamy
masà szpachlowà.

www.krokiew.republika.pl

STYCZE¡ 2003 PRZEWODNIK BUDOWLANY 89

JeÊli nie ma trudnoÊci z dostarczeniem worków z masà szpachlowà i wody, mo˝emy tak˝e do szpachlowania u˝yç masy
szpachlowej w postaci proszku – NIDA Start. W celu rozrobienia masy nale˝y nape∏niç wodà czyste wiadro a nast´pnie
wsypaç do niego proszek gipsowy. Na 1 kg gipsu szpachlowego nale˝y u˝yç 0,4 l wody. Gips szpachlowy rozrabia si´
za pomocà elektrycznego mieszad∏a a˝ do uzyskania jednolitej masy.

Nast´pnym etapem
po przykr´ceniu
p∏yt jest spoinowa-
nie. Poniewa˝ na-
sze prace odbywajà
si´ na poddaszu,
na które wchodzi
si´ po drabinie,
trudno jest wnieÊç
wod´ oraz worki
z masà szpachlowà
w proszku. Z tego
powodu zastosowa-
liÊmy gotowà do
u˝ycia mas´ szpa-
chlowà NIDA Goto-
wa.

➧

CZYM SZPACHLOWAå?

www.krokiew.republika.pl

P

RAKTYKA NA BUDOWIE

PRZEWODNIK BUDOWLANY STYCZE¡ 2003

90

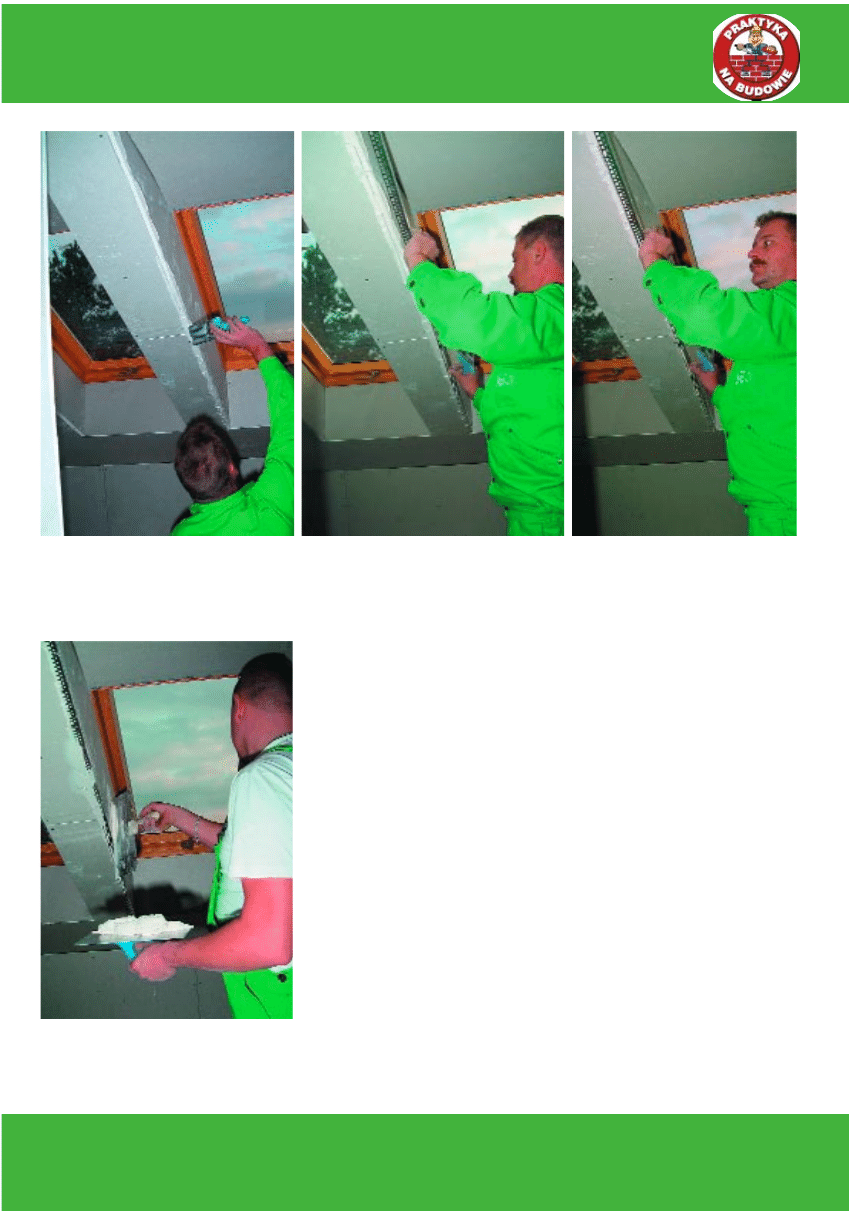

23. Za pomocà pacy nak∏adamy na naro˝nik
warstw´ masy szpachlowej rozprowadzajàc jà
dok∏adnie po ca∏ej powierzchni szpachlowa-
nia. Mas´ szpachlowà nale˝y rozprowadziç,
tak by nie zostawiaç nierównoÊci, które b´dà
potem przeszkodà w szlifowaniu.

20. Warstw´ masy szpachlowej nak∏a-
damy na kraw´dzie p∏yt g-k.

21-22. W na∏o˝onà warstw´ masy szpachlowej wklejamy aluminiowy naro˝nik,
którego celem jest chroniç naro˝e przed uszkodzeniem.

W ten sposób zbudowaliÊmy kon-
strukcj´ noÊnà dla p∏yt gipsowo-
kartonowych. Przycinamy p∏yt´ g-
k na kszta∏t boku, który b´dziemy
zabudowywaç. Praca z p∏ytami
gipsowo-kartonowymi nie nastr´-
cza problemów – wymaga tylko
dok∏adnoÊci w przycinaniu. P∏yty
gipsowo-kartonowe przykr´camy
wkr´tami do profila. Prace przy
zabudowie okna wykonywaliÊmy
pó∏ dnia.

SZPACHLOWANIE SPOIN

Po zamontowaniu p∏yt g-k pora na
szpachlowanie spoin. Najpierw, za
pomocà taÊmy aluminiowej,
wzmacniamy po∏àczenie w naro˝-
niku. Prace wykonujemy za pomo-
cà szpachli NIDA Gotowa, która
jest dostarczana jako rozrobiona
masa gipsowa. Pozwala to nam na
szybkie przeprowadzanie prac
z u˝yciem szpachli. Po wyschni´-
ciu szlifujemy specjalnà siatkà
przeznaczonà do p∏yt g-k – siatk´

takà mo˝emy kupiç w ka˝dym
sk∏adzie budowlanym (najlepsza
o gradacji 120). Prace przy zabu-
dowie okna przeprowadziliÊmy
w przeciàgu jednego dnia.
P∏yty gipsowo-kartonowe sà pro-
duktem, który mo˝na stosowaç
tylko pomieszczeniach zamkni´-
tych, wewnàtrz budynków. Mini-
malna temperatura w pomieszcze-
niu, w którym zamontowano p∏yty
gipsowo-kartonowe musi wynosiç
5ºC – maksymalna 35ºC. Kolej-
nym wa˝nym parametrem jest wil-
gotnoÊç powietrza. P∏yty typu
GKB (NIDA Zwyk∏a) oraz GKF
(NIDA Ogieƒ) mogà byç stosowane
w pomieszczeniach o wzgl´dnej
wilgotnoÊci powietrza mniejszej
ni˝ 70%. P∏yty typu GKBi (NIDA
Woda) oraz GKFi (NIDA Woda
Ogieƒ) dopuszczone sà do stoso-
wania w pomieszczeniach o okre-
sowo (do 10 godz.) podwy˝szonej
wilgotnoÊci wzgl´dnej powietrza
do 85%.

■
