DEMONTAŻ-MONTAŻ : WYMIENNIK CIEPLA

DEMONTAŻ-MONTAŻ : WYMIENNIK CIEPLA

DEMONTAŻ-MONTAŻ : WYMIENNIK CIEPLA

DEMONTAŻ-MONTAŻ : WYMIENNIK CIEPLA

BVA AM6

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

.

1. Narzędzia

1. Narzędzia

1. Narzędzia

1. Narzędzia

Rysunek : C5HF02JC

[1] Uchwyt do przewodów elastycznych (-).1512.

2. Demontaż

2. Demontaż

2. Demontaż

2. Demontaż

Zdemontować :

Filtr powietrza (/)

Ochronna osłona pod silnikiem

Spuścić olej ze skrzynki biegów

Spuścić olej ze skrzynki biegów

Spuścić olej ze skrzynki biegów

Spuścić olej ze skrzynki biegów

.

BVA AM6

407 - B2CGA2K1 - Demontaż-montaż : wymiennik ciepla

http://127.0.0.1:6090/affiche.do?ref=B2CGA2K1&refaff=B2CGA2K1...

1 z 3

2015-03-28 02:14

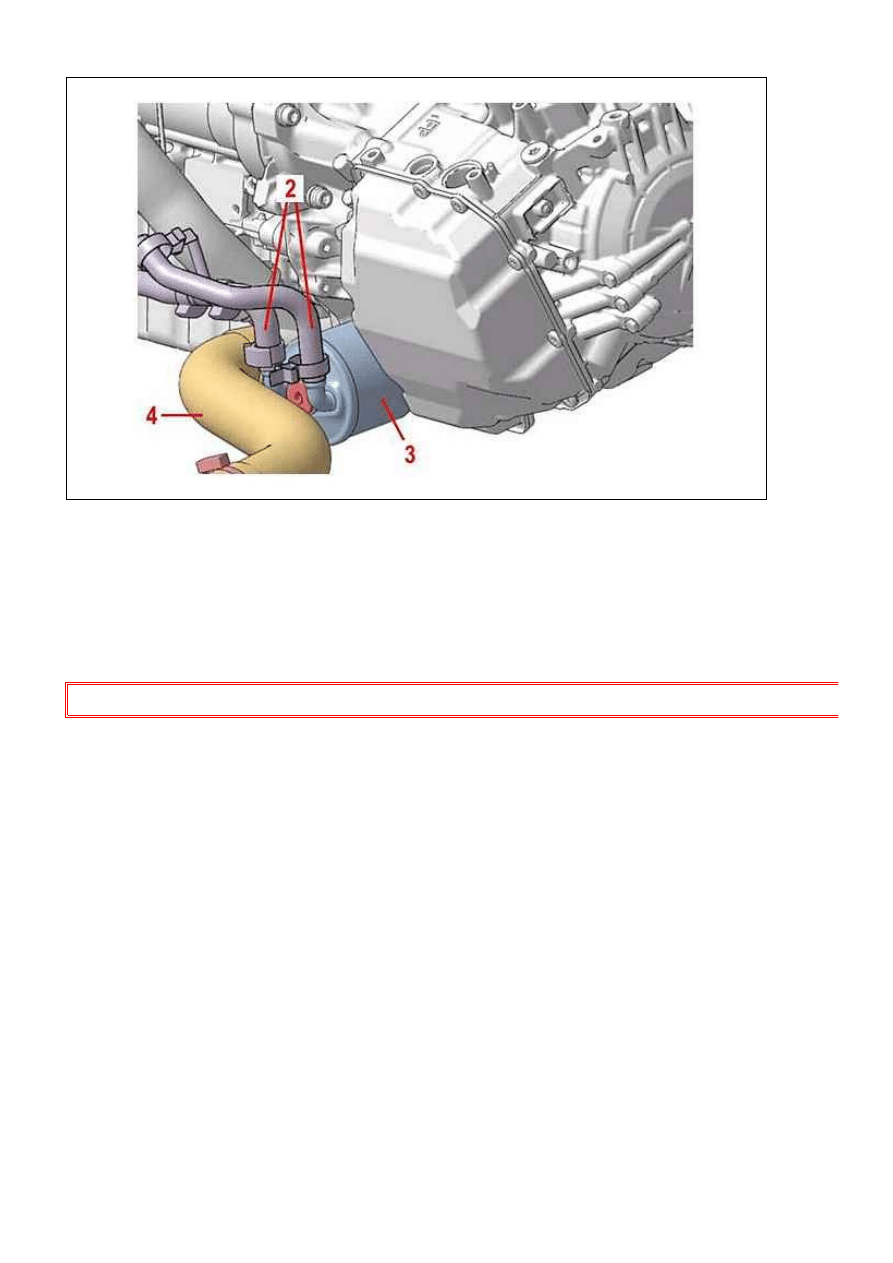

Rysunek : B2CKUWLD

Zdemontować złącze wlotu powietrza (4) (Wymiennik) .

Założyć uchwyt do przewodów elastycznych [1] na przewody wejściowe i wyjściowe wymiennika (3).

Odłączyć przewody giętkie (2).

Zdemontować wymiennik ciepła (3) .

Zaślepić otwory .

3. Montaż

3. Montaż

3. Montaż

3. Montaż

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE : Wymiennik musi byc wymieniony, jesli olej skrzyni biegów zostal zanieczyszczony.

Systematycznie wymienić wszystkie uszczelki.

407 - B2CGA2K1 - Demontaż-montaż : wymiennik ciepla

http://127.0.0.1:6090/affiche.do?ref=B2CGA2K1&refaff=B2CGA2K1...

2 z 3

2015-03-28 02:14

Rysunek : B2CKUWQD

Zamontować korek spustowy (5) (Dokręcanie momentem 4.8 daNm) .

Napełnić skrzynię biegów

Napełnić skrzynię biegów

Napełnić skrzynię biegów

Napełnić skrzynię biegów

.

Kontynuować operacje montażu w kolejności odwrotnej do demontażu.

BVA AM6

Odpowietrzyć układ chłodzenia

Odpowietrzyć układ chłodzenia

Odpowietrzyć układ chłodzenia

Odpowietrzyć układ chłodzenia

.

Wykonać próbę i sprawdzić temperaturę automatycznej skrzyni biegów.

4. Momenty dokręcania

4. Momenty dokręcania

4. Momenty dokręcania

4. Momenty dokręcania

Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie

daNm

daNm

daNm

daNm

(3)

(3)

(3)

(3)

Mocowanie (/) : wymiennik ciepla 4.2
