Wykład XI

• rodzaje generalizacji
• operatory generalizacji
• metodyka generalizacji

2011­05­31

1/32

Rodzaje generalizacji

Rodzaje generalizacji:

– wybór obiektów,
– uogólnienie charakterystyk (atrybutów)

ilościowych i jakościowych – generalizacja
ilościowa i jakościowa

– zmiana formy prezentacji ­ resymbolizacja
– uproszczenie linii i konturów (generalizacja

graficzna)

2011­05­31

2/32

źródło: Pasławski, 2006

Witold Kazimierski – Kartografia
Wykład dla studentów II roku GiK
Akademia Morska w Szczecinie

2011­05­31

2

Operatory generalizacji

Proces generalizacji ze względu na swą złożoność

rozbijany jest często na elementy składowe

operator generalizacji to elementarne

przekształcenie (transformacja) treści mapy, które
można wyrazić formułą matematyczną lub
jednoznacznym opisem algorytmu (Iwaniak,
1998)

Proces automatycznej generalizacji kartograficznej

można określić jako sekwencję operatorów
generalizacji z zastosowaniem odpowiednich
wartości parametrów danej metody

2011­05­31

3/32

źródło: Gotlib, Olszewski, 2006

Operatory generalizacji

• wygładzanie
• agregacja
• łączenie
• scalenie
• dekompozycja
• wybór obiektów
• przewiększenie
• wzmocnienie
• przemieszczenie
• uproszczenie, wybór punktów

2011­05­31

4/32

Witold Kazimierski – Kartografia
Wykład dla studentów II roku GiK
Akademia Morska w Szczecinie

2011­05­31

3

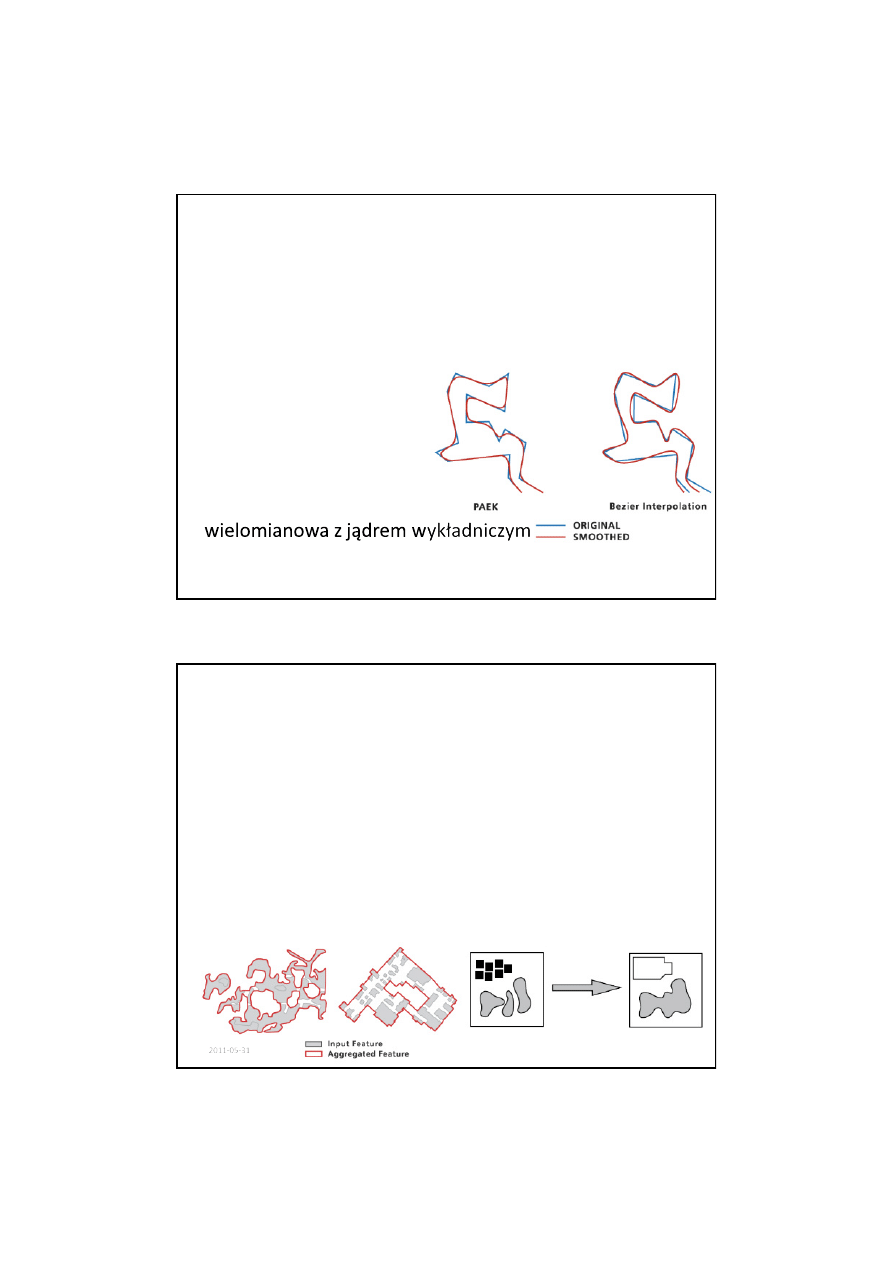

Wygładzanie

wygładzanie to zastąpienie ostrych i złożonych

kształtów kształtami wygładzonymi i
zaokrąglonymi w celu uzyskania korzyści
wizualnych

Istnieje wiele algorytmów

wygładzania

W ArcGIS zastosowano:

• PAEK – aproksymacja

• interpolacja krzywymi Beziera

2011­05­31

5/32

Agregacja

agregacja to zastąpienie dużej liczby

szczegółowych znaków mniejszą liczbą nowych
znaków

Elementy łączone są na podstawie zależności

przestrzennych, np. zastąpienie budynków
jednym poligonem obszaru zabudowanego

6/32

Witold Kazimierski – Kartografia
Wykład dla studentów II roku GiK
Akademia Morska w Szczecinie

2011­05­31

4

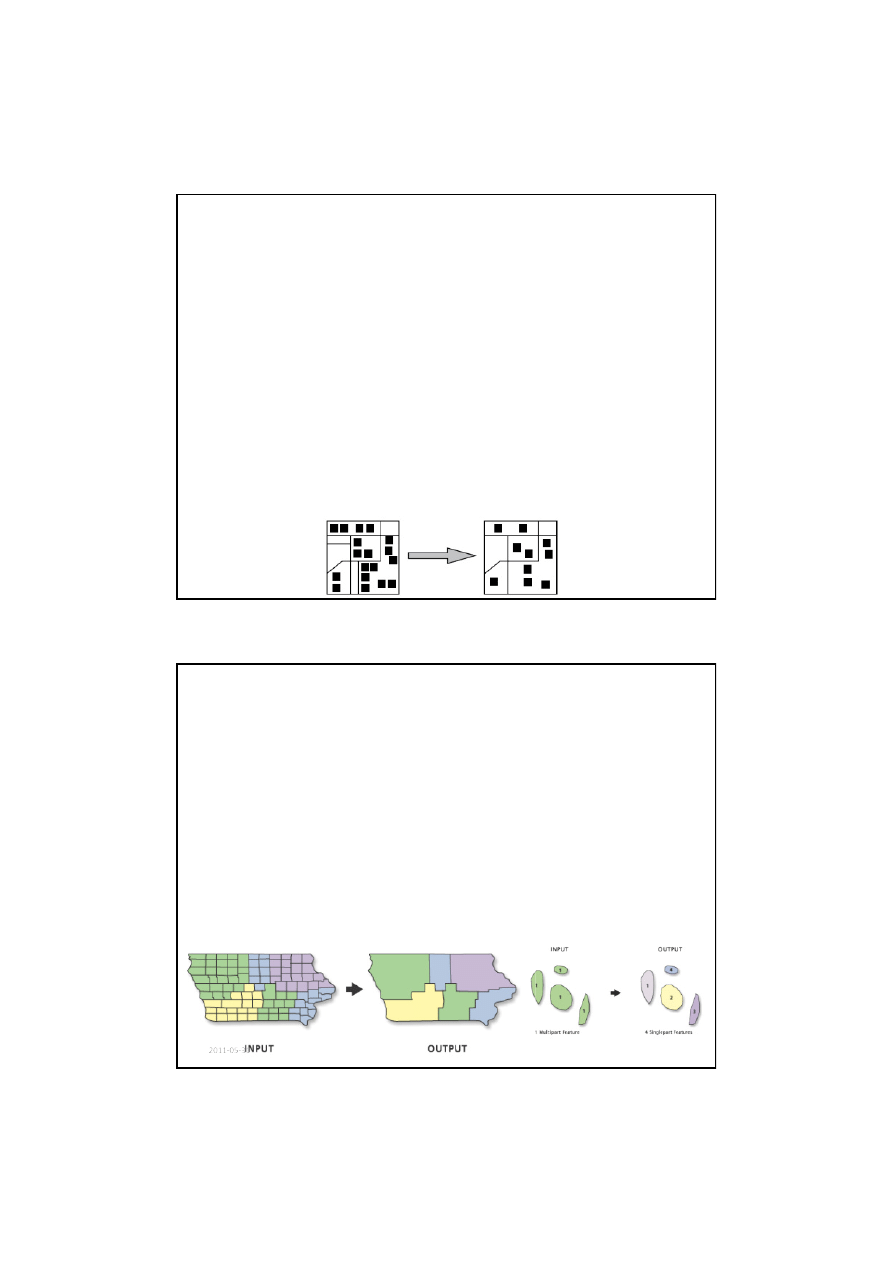

Łączenie

łączenie to zastępowanie kilku obiektów przez

pojedynczy obiekt

Istotą tej operacji jest zmniejszenie gęstości

obiektów na mapie i stopnia szczegółowości,
przy jednoczesnym pozostawieniu charakteru
rozmieszczenia obiektów, np. redukcja
przedstawionych na mapie łączy
kanalizacyjnych przy zachowaniu jej struktury

2011­05­31

7/32

źródło: H. Klimczak, UP Wrocław

Scalenie

scalenie to łączenie wielu obiektów liniowych w

jeden

W filozofii ArcGIS pojęciu scalenie odpowiada

agregacja na podstawie atrybutów (narzędzie
Dissolve)

8/32

źródło: H. Klimczak, UP Wrocław

Witold Kazimierski – Kartografia
Wykład dla studentów II roku GiK
Akademia Morska w Szczecinie

2011­05­31

5

Dekompozycja

dekompozycja (rozpad) to zamiana obiektu

powierzchniowego na punktowy lub liniowy

2011­05­31

9/32

Wybór obiektów

wybór obiektów to eliminacja pewnych elementów

ze zbioru przy zachowaniu ogólnych
prawidłowości ich rozkładu przestrzennego

Zwykle do eliminacji wybierane są obiekty, które są

zbyt małe, zbyt krótkie lub zbyt nieistotne by je
przedstawić na finalnej mapie

2011­05­31

10/32

Witold Kazimierski – Kartografia
Wykład dla studentów II roku GiK
Akademia Morska w Szczecinie

2011­05­31

6

Przewiększenie

przewiększenie obiektu to zwiększenie jego

wymiarów w celu zachowania jego
właściwości, które przy danej skali powinny
być niewidoczne

2011­05­31

11/32

źródło: H. Klimczak, UP Wrocław

Wzmocnienie

wzmocnienie to zmiana wielkości i kształtu

symbolu

2011­05­31

12/32

źródło: H. Klimczak, UP Wrocław

Witold Kazimierski – Kartografia
Wykład dla studentów II roku GiK
Akademia Morska w Szczecinie

2011­05­31

7

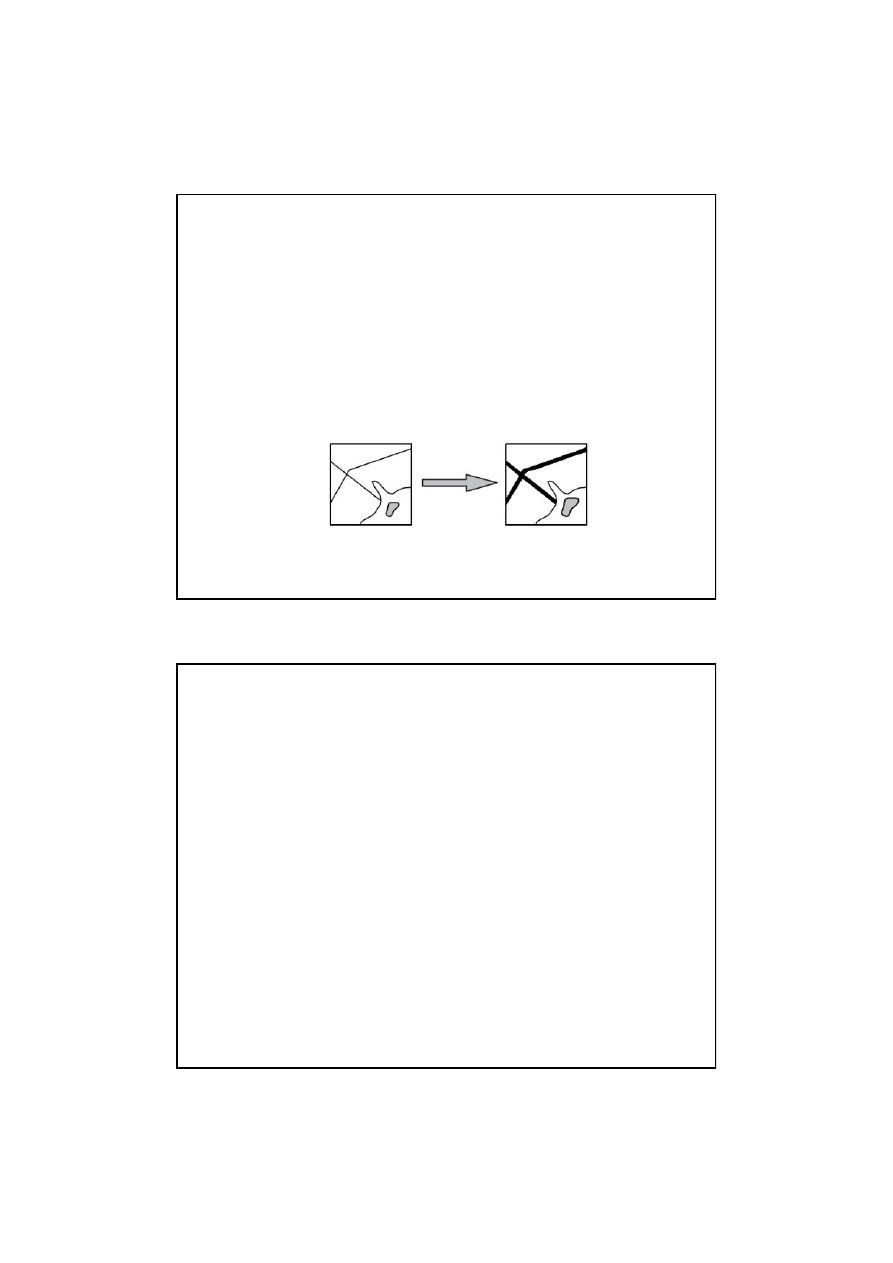

Przemieszczenie

przemieszczenie to przesuniecie obiektów z ich

rzeczywistego położenia w celu zachowania

relacji przestrzennych i czytelności mapy

2011­05­31

13/32

Uproszczenie, wybór punktów

uproszczenie lub wybór punktów to eliminacja

wybranych wierzchołków linii i poligonów, aby
utworzyć mniej skomplikowane kształty

2011­05­31

14/32

Witold Kazimierski – Kartografia
Wykład dla studentów II roku GiK
Akademia Morska w Szczecinie

2011­05­31

8

Algorytmy upraszczania

Algorytmy upraszania obiektów liniowych można

podzielić na pięć kategorii:

– niezależne algorytmy punktowe
– procedury przetwarzania lokalnego
– procedury warunkowego rozszerzonego

przetwarzania lokalnego

– procedury bezwarunkowego rozszerzonego

przetwarzania lokalnego

– procedury globalne

2011­05­31

15/32

źródło: Szostak M., rozprawa doktorska AGH

Algorytmy upraszczania

niezależne algorytmy punktowe

– nie uwzględniają topologii
– nie uwzględniają zależności matematycznych z

sąsiednimi punktami

• n­ta procedura punktowa (Tobler, 1964)

– co n­ty punkt jest odrzucany
– początek generalizacji komputerowej

• przypadkowy wybór punktów (Robinson i in.,

1978)

2011­05­31

16/32

źródło: Szostak M., rozprawa doktorska AGH

Witold Kazimierski – Kartografia
Wykład dla studentów II roku GiK
Akademia Morska w Szczecinie

2011­05­31

9

Algorytmy upraszczania

procedury przetwarzania

lokalnego

– korzystają z właściwości

sąsiednich punktów

• odległość między

punktami (McMaster,
1987)

• kątowa zmiana między

punktami (McMaster,
1987)

• algorytmy Jenksa (Jenks,

1981)

2011­05­31

17/32

źródło: Szostak M., rozprawa doktorska AGH

Algorytmy upraszczania

procedury warunkowego

rozszerzonego przetwarzania
lokalnego

– korzystają nie tylko z

właściwości sąsiednich
punktów, ale także z oceny
grup punktów

– najpierw identyfikują

segment, a potem upraszczają

– obszar badan zależy od

odległości, kąta lub liczby
punktów

• algorytm Langa (Lang, 1969)
• algorytm Opheima (Opheim,

1981)

2011­05­31

18/32

źródło: Szostak M., rozprawa doktorska AGH

Witold Kazimierski – Kartografia
Wykład dla studentów II roku GiK
Akademia Morska w Szczecinie

2011­05­31

10

Algorytmy upraszczania

procedury

bezwarunkowego
rozszerzonego
przetwarzania
lokalnego

– upraszczają segmenty

linii, a nie poszczególne
punkty

• algorytm Reumanna –

Witkama (Reumann i
Witkam, 1974)

2011­05­31

19/32

źródło: psimpl.sourceforge.net

Algorytmy upraszczania

procedury globalne

– umożliwiają badanie całej

krzywej

– punkty krytyczne

wybierane są na
podstawie ekstremów
lokalnych

• algorytm Douglasa –

Peuckera (Douglas i
Peucker, 1973)

• algorytm Chrobaka

(Chrobak, 1999)

2011­05­31

20/32

źródło: Szostak M., rozprawa doktorska AGH

Witold Kazimierski – Kartografia
Wykład dla studentów II roku GiK
Akademia Morska w Szczecinie

2011­05­31

11

Metodyka generalizacji

Generalizacja kartograficzna może być

przeprowadzona na wiele sposobów, których
dobór należy do redaktora mapy

Mimo podejmowanych prób nie opracowano

dotychczas zbioru uniwersalnych reguł, które
pozwalałyby na precyzyjne określenie sposobu
prowadzenia generalizacji

W literaturze przedmiotu można znaleźć jedynie

zasady generalizacji

2011­05­31

21/32

Metodyka generalizacji

Tradycyjnie proces generalizacji kartograficznej opiera się

na wiedzy geograficznej kartografa i jego wyczuciu
graficzno – estetycznym

Wraz z pojawieniem się komputerów powstała możliwość

i potrzeba prowadzenia generalizacji cyfrowej

Wymagało to opracowania nowego podejścia do

generalizacji w aspekcie nowych możliwości zapisu i
przetwarzania danych kartograficznych

W ciągu lat opracowano szereg algorytmów

pozwalających na automatyzację poszczególnych
operatorów generalizacyjnych

Wciąż nieosiagalnym celem jest pełna automatyzacja

procesu generalizacji kartograficznej

2011­05­31

22/32

Witold Kazimierski – Kartografia
Wykład dla studentów II roku GiK
Akademia Morska w Szczecinie

2011­05­31

12

Wątpliwości terminologiczne

Istnieje wiele definicji kartografii w zależności od

ujęcia tematu. Generalizacja to:

• proces abstrahowania przedstawienia informacji

geograficznej podczas zmiany skali mapy (M.
Molenaar, 1996)

• mechanizm, który umożliwia abstrahowanie i

kompresowanie danych rzeczywistych zarówno w
sensie graficznym jak i znaczeniowym (D.E
Richardson, 1999)

• kartograficzna metoda modelowania

rzeczywistości (Makowski, 2001)

2011­05­31

23/32

Właściwości generalizacji

• generalizacja wiąże się z nieodwracalną utratą pewnej

ilości informacji źródłowej (Kraak i Ormeling, 1998)

• najistotniejszą cechą procesu generalizacji jest

zachowanie podstawowej struktury i charakteru
danych geograficznych (Ostrowski, 2001)

• generalizacji nie można traktować jako mechanicznej

procedury sekwencyjnego stosowania
deterministycznych reguł, lecz jako „proces oparty na
zrozumieniu” (Weibel, 1995)

• poznanie struktury generalizowanych obiektów

wymaga przeprowadzenia analizy kartometrycznej ich
kształtu, wzajemnych zależności i zróżnicowania
przestrzennego

2011­05­31

24/32

Witold Kazimierski – Kartografia
Wykład dla studentów II roku GiK
Akademia Morska w Szczecinie

2011­05­31

13

Model generalizacji

Modele generalizacji opisują proces generalizacji w

sposób ogólny, wskazując na podstawowe
elementy, składniki lub procesy, oraz określając
relacje pomiędzy nimi (Iwaniak, 1998)

Koncepcja Meyera (1987) rozwinięta przez

Grünreicha (1992; 1995) zakłada rozdzielenie
modelu na dwa:

• numeryczny model krajobrazu (Digital Landscape

Model)

• numeryczny model kartograficzny (Digital

Cartographic Model)

2011­05­31

25/32

Model generalizacji

numeryczny model krajobrazu (DLM):

– zawiera rzeczywiste położenie obiektów,
– jest podstawą do tworzenia różnych DCM
– zasila systemy GIS zorientowane na prowadzenie

analiz

– jest źródłem danych geometrycznych i opisowych

numeryczny model kartograficzny (DCM)

– zawiera dane z DLM poddane procesowi redakcji

kartograficznej

– możliwe jest opracowanie wielu DCM na podstawie

jednego DLM zróżnicowanych pod względem
przeznaczenia, skali i metod prezentacji

– zasila systemy produkcji map

2011­05­31

26/32

Witold Kazimierski – Kartografia
Wykład dla studentów II roku GiK
Akademia Morska w Szczecinie

2011­05­31

14

Model generalizacji

Koncepcja dwumodelowa pozwoliła na

rozróżnienie dwóch procesów generalizacji
(Brassel i Weibl, 1988):

– generalizacja modelu (analysis oriented)
– generalizacja kartograficzna (display oriented)

2011­05­31

27/32

Model generalizacji

•

generalizacja modelu (topograficzna):

–

wierność reprezentacji

–

operatory:
- selekcja obiektów,
- klasyfikacja obiektów,
- hierarchiczna agregacja obiektów i klas obiektów,
- uproszczenie - redukcja liczby węzłów
- zmiana reprezentacji geometrycznej

•

generalizacja kartograficzna:

–

eliminacja konfliktów graficznych

–

operatory:
- wygładzenie kształtów (smoothing),
- przewiększenie,
- przesunięcie,
- obrót,
- resubstytucja,

2011­05­31

28/32

Witold Kazimierski – Kartografia
Wykład dla studentów II roku GiK
Akademia Morska w Szczecinie

2011­05­31

15

MRDB

Obecne światowe tendencje rozwojowe związane z

kartografią zmierzają coraz mocniej w kierunku Baz
Danych  Wieloreprezenatacyjnych (Wielorozdzielczych)
– Multiresolution/ Multirepresentation Data Base)

Jest to baza danych przestrzennych umożliwiająca

przechowywanie reprezentacji rzeczywistych obiektów
geograficznych na różnym poziomie uogólnienia

Istotą tego podejścia jest zdefiniowanie relacji pomiędzy

obiektami reprezentującymi w bazie MRDB rzeczywisty
obiekt topograficzny na różnych poziomach
generalizacyjnych

Baza Danych Topograficznych w Polsce ma spełniać

funkcje MRDB

2011­05­31

29/32
