Instrukcja obsługi sterowników serii

Modicon M340

background image

Spis treści:

background image

Informacja bezpieczeństwa:

Ważna informacja:



Informacja

Przeczytaj uważnie instrukcję, spójrz na sprzęt, żeby zapoznać się z nim
przed próbą instalacji, obsługi lub konserwacji. Następujące komunikaty
specjalne mogą pojawić się w niniejszej dokumentacji lub na sprzęcie
aby ostrzec o potencjalnym zagrożeniu lub zwrócić uwagę na informacje
wyjaśniające lub ułatwiające postępowanie.

Dodając symbol do etykiety bezpieczeństwa „Ostrzeżenie” lub
„Niebezpieczeństwo” oznacza, że istnieje zagrożenie elektryczne, które
będzie skutkowało obrażeniami ciała w przypadku nie przestrzegania
instrukcji


To jest symbol alarmu bezpieczeństwa. Jest używany do ostrzegania
przed potencjalnym zagrożeniem obrażenia ciała. Zastosuj się do
wszystkim informacjom bezpieczeństwa występujących po tym symbolu
aby uniknąć możliwego zranienia lub śmierci.

NIEBEZPIECZEŃSTWO

NIEBEZPIECZEŃSTWO oznacza bliskie zagrożenie, nie uniknięcie którego będzie
skutkowało
śmiercią lub poważnymi obrażeniami

OSTRZEśENIE

OSTRZEśENIE oznacza potencjalne zagrożenie, nie uniknięcie którego może skutkować
ś

miercią lub poważnymi obrażeniami

UWAGA

UWAGA oznacza potencjalne zagrożenie, nie uniknięcie którego może skutkować
niewielkimi lub umiarkowanymi obrażeniami

UWAGA

UWAGA, używana bez symbolu alarmu bezpieczeństwa, oznacza potencjalne zagrożenie,
nie uniknięcie którego może skutkować uszkodzeniem sprzętu





background image

UWAGA:

urządzenia elektryczne powinny być instalowane, obsługiwane i
serwisowane i konserwowane przez wykwalifikowany personel.
Schneider Electric nie ponosi odpowiedzialności za konsekwencje
wynikające z wykorzystania tego materiału.

Wykwalifikowana osoba to taka, która ma wiedzę i umiejętności
związane z budową i eksploatacją urządzeń elektrycznych oraz instalacji
i otrzymał szkolenie w zakresie rozpoznawania i unikania zagrożeń.

background image

Wprowadzenie do serii sterowników Modicom M340

Ogólnie:

Procesory platformy automatyki Modicon M340 zarządzają wejściami
stacji PLC, która składa się z oddzielnych cyfrowych modułów We/Wy:
analogowych modułów We/Wy, modułów licznika, innych modułów
zaawansowanych i modułów komunikacyjnych. Są one rozmieszczone na
jednej lub kilku kasetach przyłączonych do szyny. Każda kaseta musi
zawierać moduł zasilania; kaseta główna obsługuje sterownik.

Ilustracja:

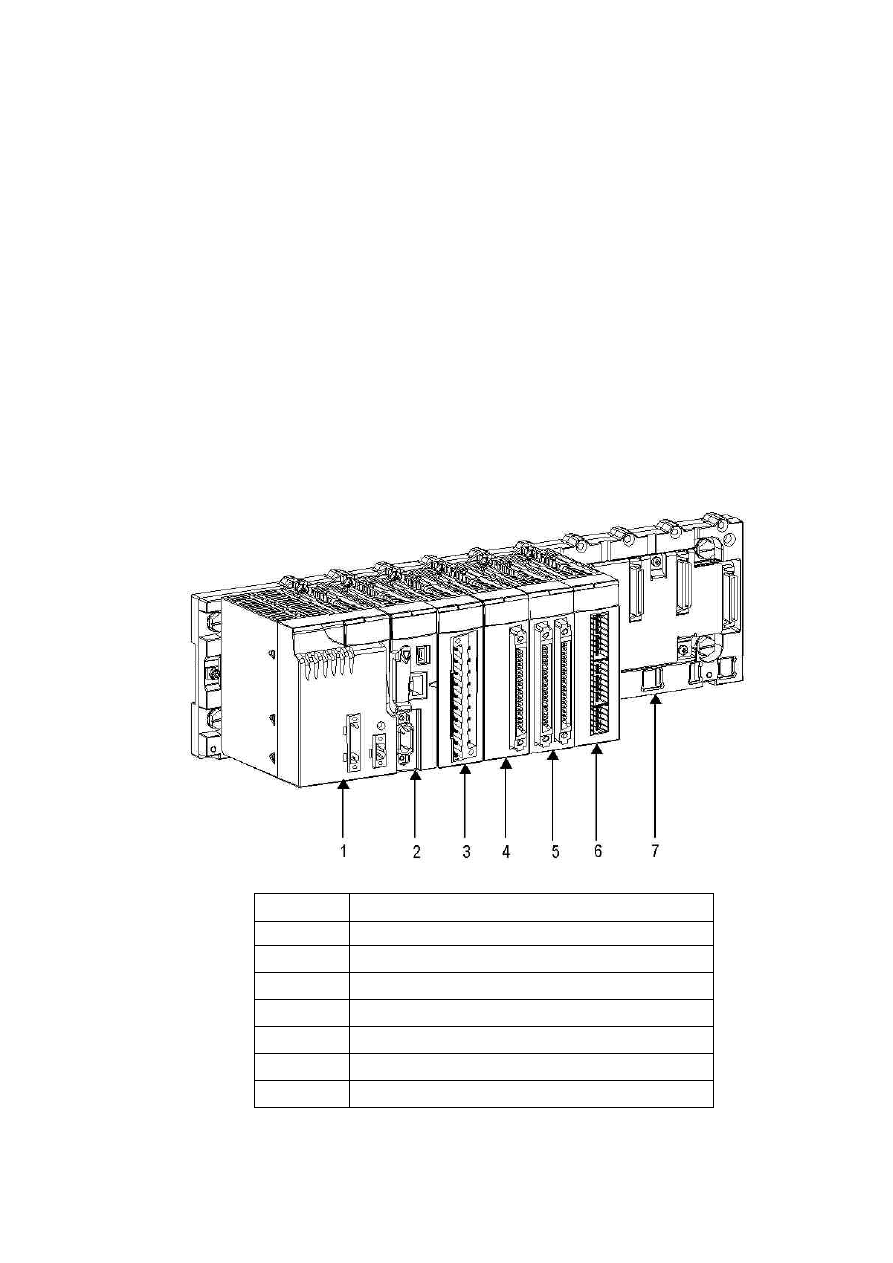

Następujący diagram pokazuje przykładową konfigurację Sterownika
Modicon M340 z jedną kasetą:


Numer

Opis

1

Moduł zasilania

2

Procesor

3

Moduł We/Wy 20-pinowy blok przyłączeniowy

4

Moduł We/Wy 40-pinowy, 1 złącze

5

Moduł We/Wy 40-pinowy, 2 złącza

6

Moduł licznika

7

8-slotowa kaseta

background image

Uziemienie zainstalowanych modułów

Ogólnie

Uziemienie modułów Modicon M340 jest kluczowe do uniknięcia
porażeń prądem

Uziemienie Procesora i Zasilacza

NIEBEZPIECZEŃSTWO

ZAGROśENIE PORAśENIEM ELEKTRYCZNYM, EKSPLOZJĄ LUB
WYŁADOWANIEM ŁUKOWYM

Upewnij się że styki uziemiające są obecne i nie wygięte. Jeśli są wygięte, nie używaj
modułu i skontaktuj się z przedstawicielem Schneider Electric.

Nie zastosowanie się do instrukcji grozi śmiercią lub poważnymi obrażeniami

OSTRZEśENIE

NIEWŁAŚCIWE DZIAŁANIE URZĄDZEŃ

Dokręć śruby mocujące moduł, aby zapewnić własności systemu. Przerwa w obwodzie może
spowodować nieoczekiwane zachowanie systemu.

Nie zastosowanie się do instrukcji grozi śmiercią, poważnymi obrażeniami lub
uszkodzeniem sprzętu

background image

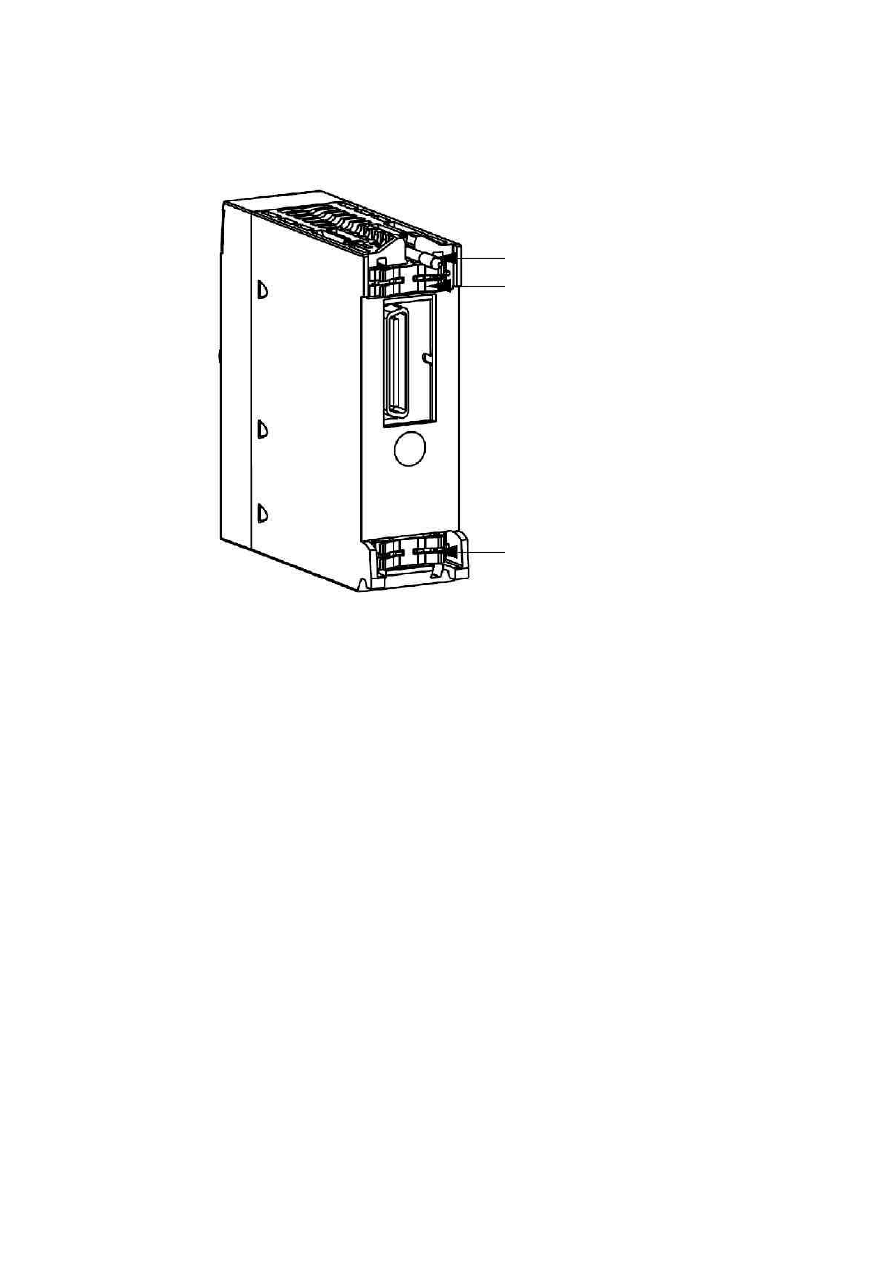

Wszystkie moduły Modicon M340 są wyposażone w złącza uziemiające,
znajdujące się z tyłu, służące do uziemiania:


A

Styk uziemiający przykręcany śrubą

Styk uziemiający, zacisk 1 CEM













Styk uziemiający, zacisk 2 CEM



Styki te łączą szynę uziemiającą modułów z szyną uziemiającą kasety



background image

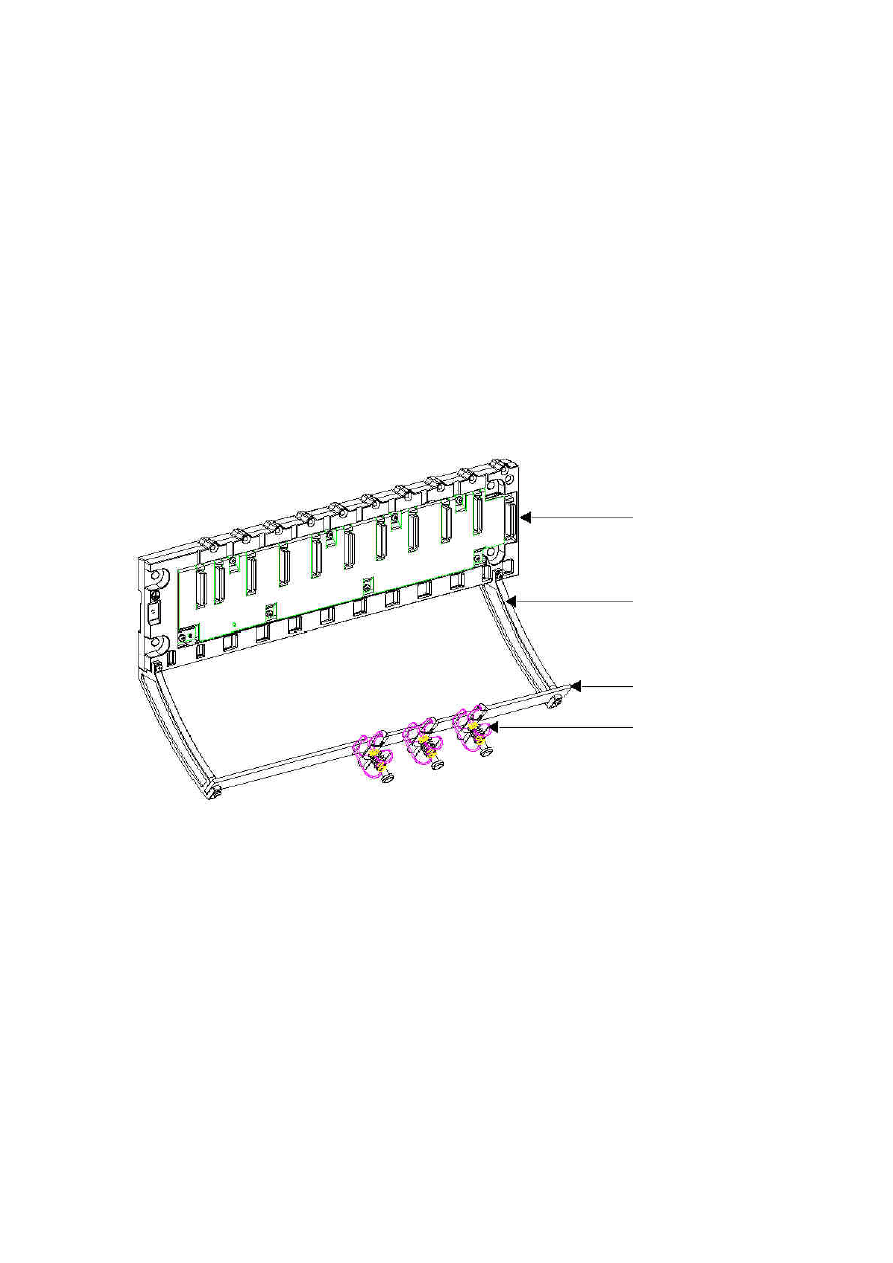

Listwa ochronna BMX XSP xxxx

Ogólnie

Listwa ochronna mocowana jest do końców kasety i zapewnia połączenie
między przewodem i śrubami uziemiającymi.

Listwa ochronna jest używana w trzech przypadkach:

Moduł licznika z 10-, 16- i 20-pinowym blokiem
przyłączeniowym

Moduł analogowy z 20-pinowym blokiem przyłączeniowym i 40-
pinowym złączem

Procesor połączony z konsolą XBT przez port USB



Kaseta



Podstawa



Metalowa listwa

Zacisk pierścieniowy

background image

NIEBEZPIECZEŃSTWO

ZAGROśENIE PORAśENIEM ELEKTRYCZNYM, EKSPLOZJĄ

Odłącz zasilanie przed usunięciem komponentów, jeśli zainstalowany jest w miejscu
zagrożonym obecnością niebezpiecznych gazów i palnych pyłów. Iskry elektryczne w
niebezpiecznym miejscu spowodują wybuch.

Nie zastosowanie się do instrukcji grozi śmiercią lub poważnymi obrażeniami

background image

Instalacja procesorów BMX P34 xxxx

Temat:

Ta część dotyczy instalacji procesorów BMX P34 xxxx i kart pamięci

Montaż procesorów:

Procesory BMX P34 xxxx są zasilane z kasety
Proces montażu (instalacja, montaż, demontaż) jest opisany poniżej

Środki ostrożności:

Procesor BMX P34 xxxx jest zawsze montowany na kasecie
BMX XBP 0400/0600/0800/120 na slocie oznaczonym 00

Przed instalacją modułu należy zdjąć osłonę ze złącza modułu, które
znajduje się na kasecie

NIEBEZPIECZEŃSTWO

ZAGROśENIE PORAśENIEM ELEKTRYCZNYM

Odłącz zasilanie przed zainstalowaniem procesora

Nie zastosowanie się do instrukcji grozi śmiercią lub poważnymi obrażeniami

Instalacja:

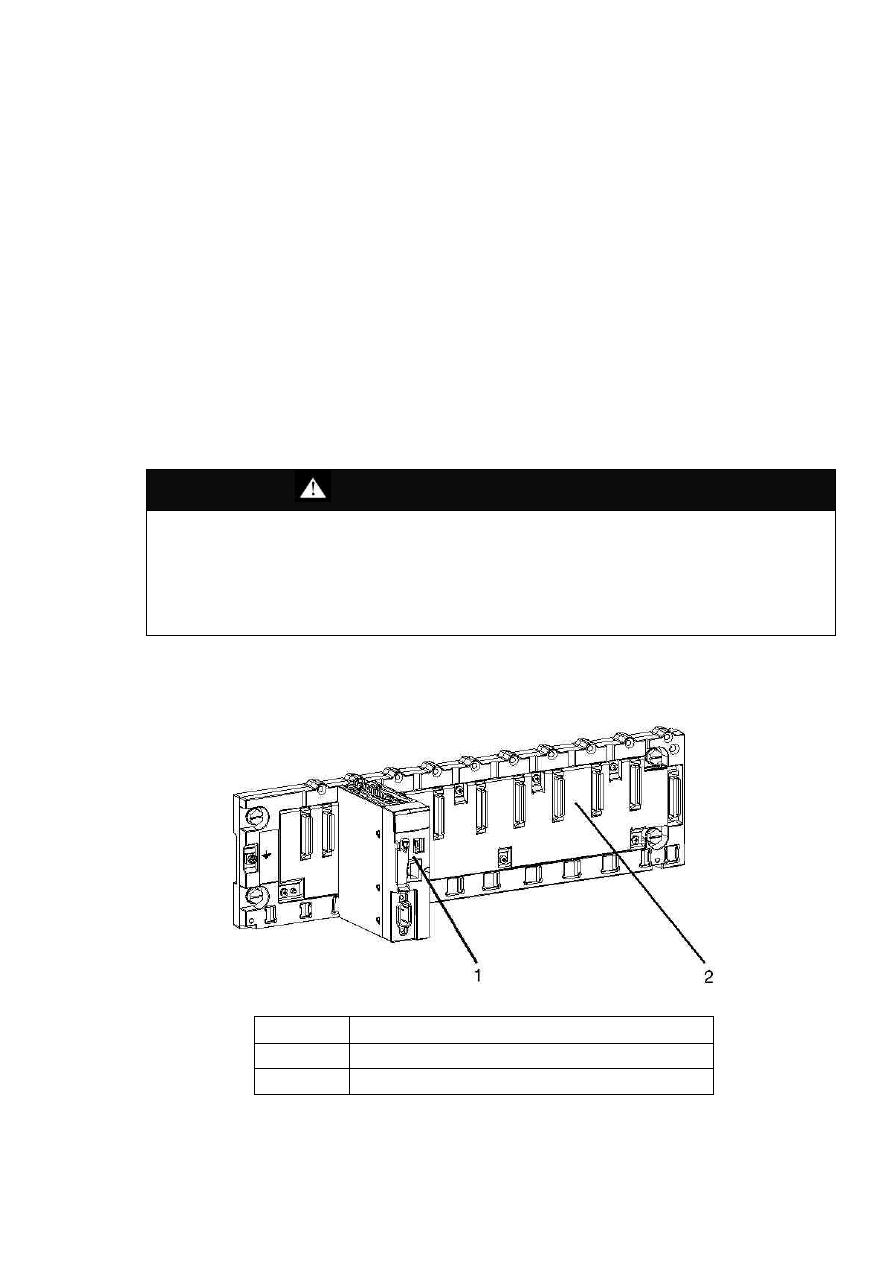

Następująca ilustracja poazuje zamontowany procesor BMX P34 xxxx na
kasecie BMX XBP 0800:

Numer

Opis

1

Moduł zasilania

2

Standardowa kaseta


background image

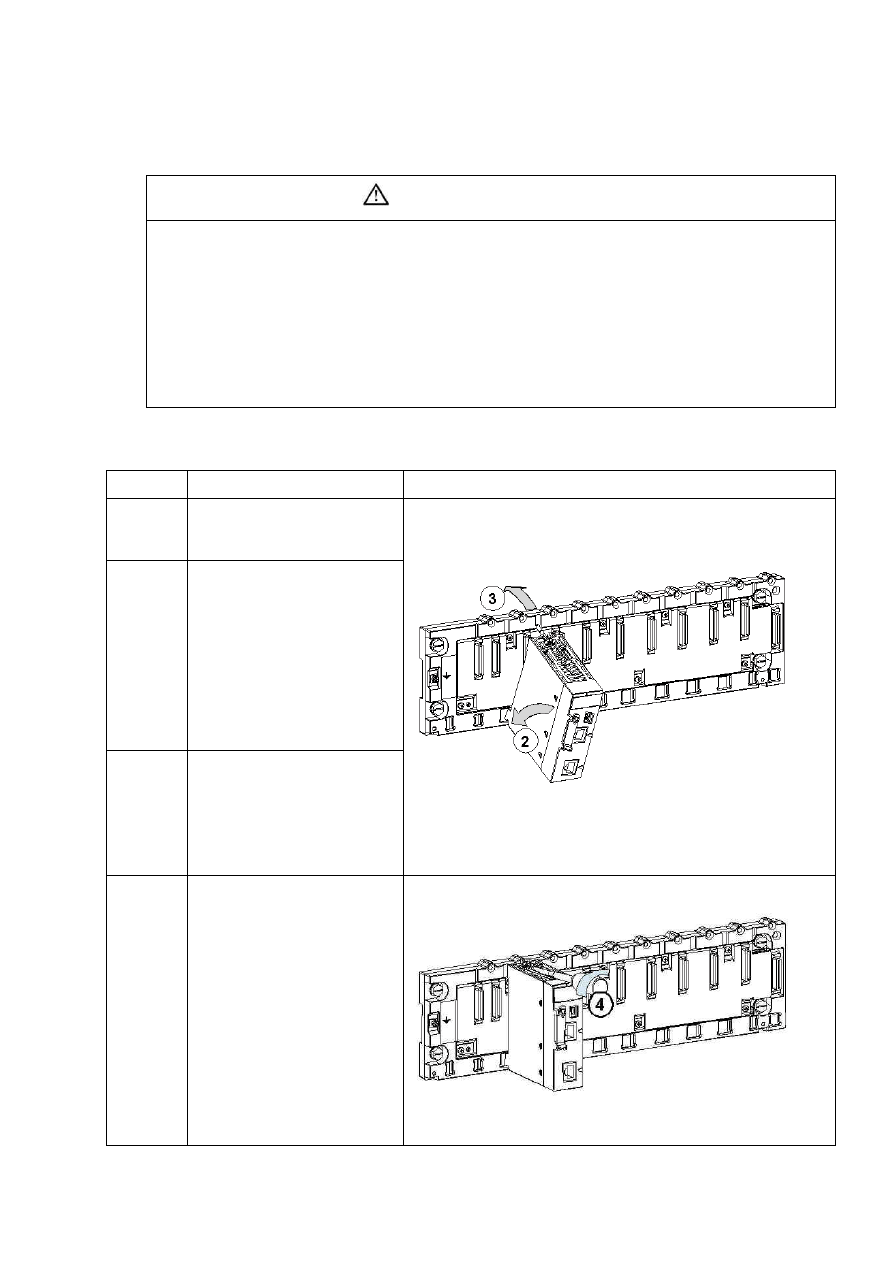

Instalacja procesora na kasecie:

OSTRZEśENIE

NIEWŁAŚCIWE DZIAŁANIE URZĄDZEŃ

Upewnij się, że zainstalowana jest właściwa karta pamięci przed podłączeniem procesora do
kasety.
Patrz %SW97 aby sprawdzić status karty.

Nie zastosowanie się do instrukcji grozi śmiercią, poważnymi obrażeniami lub
uszkodzeniem sprzętu


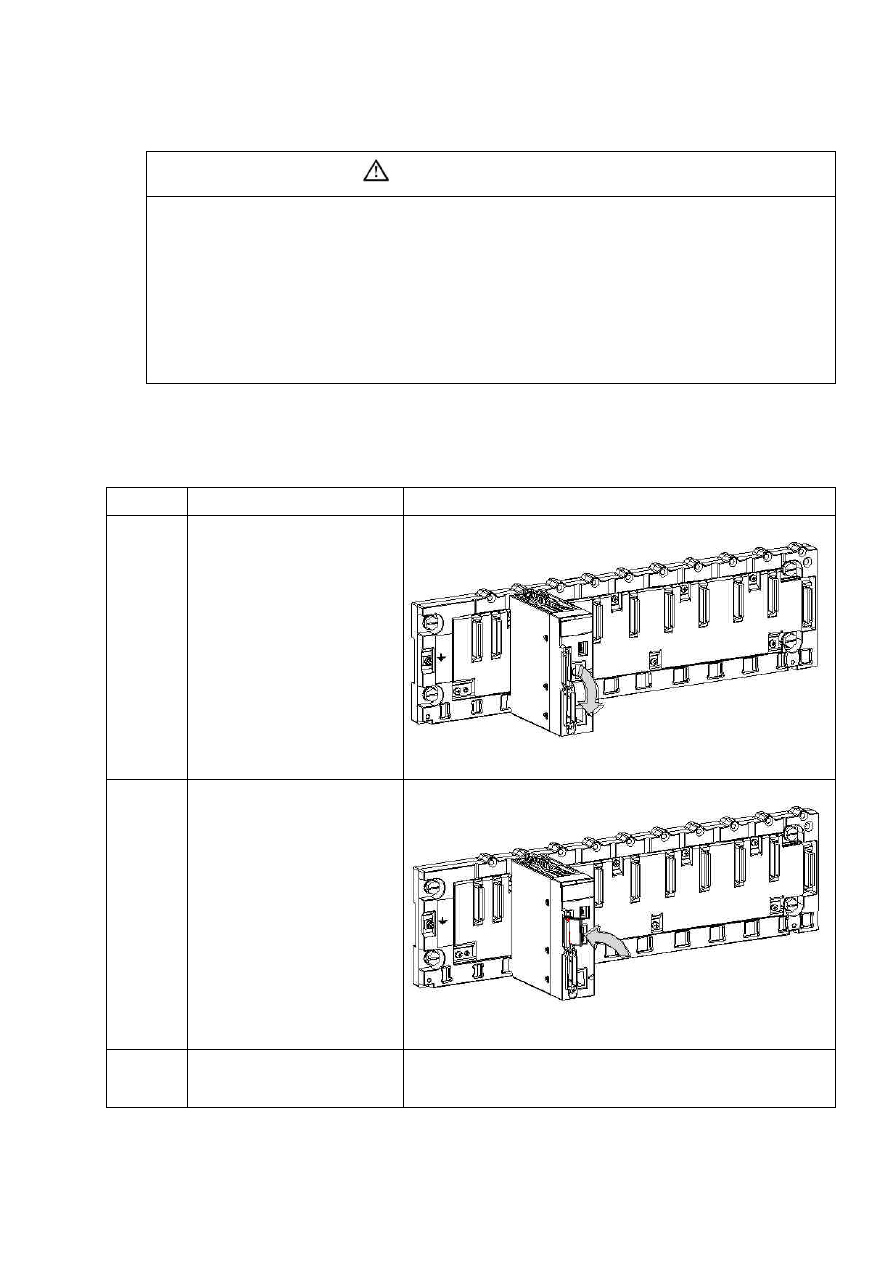

Tabela poniżej pokazuje procedurę instalacji procesora na kasecie:

Krok

Działanie

Ilustracja

1

Sprawdź, czy zasilanie jest
odłączone i karta pamięci
poprawna

2

Umieść zaciski znajdujące
się w tylnej części modułu
(w dolnej części) do
odpowiednich otworów na
kasecie.
Uwaga: Przed ustawieniem
zacisków upewnij się, że
pokrywa ochronna została
usunięta

3

Obróć moduł w kierunku
górnej części kasety, aby
znalazł się w jednej
płaszczyźnie z tyłem kasety.
Jest teraz we właściwej
pozycji.

Ilustracja obrazuje kroki 1-3:

4

Przykręć śrubę
bezpieczeństwa, aby
upewnić się że moduł jest
utrzymany w miejscu na
kasecie.
Moment obrotowy:
Max 1,5 Nm

Ilustracja obrazuje krok 4:

background image

Umieszczanie kart pamięci w module

OSTRZEśENIE

NIEWŁAŚCIWE DZIAŁANIE URZĄDZEŃ

Upewnij się, że zainstalowana jest właściwa karta pamięci przed podłączeniem procesora do
kasety.
Patrz %SW97 aby sprawdzić status karty.

Nie zastosowanie się do instrukcji grozi śmiercią, poważnymi obrażeniami lub
uszkodzeniem sprzętu


Poniższa ilustracja przedstawia proces umieszczania karty pamięci w
procesorze BMX P34 xxxx

Krok

Opis

Ilustracja

1

Otwórz pokrywę ochronną
procesora, ciągnąc ją do
siebie

Otwieranie pokrywy:

2

Włóż kartę pamięci do
gniazda wsuwając ją prosto
do środka.
Wynik: Karta powinna być
zatrzaśnięty w gnieździe
Uwaga: Włożenie karty
pamięci nie wymusza
przywrócenia aplikacji

Wkładanie karty pamięci:

3

Zamknij pokrywę ochronną
karty pamięci


background image

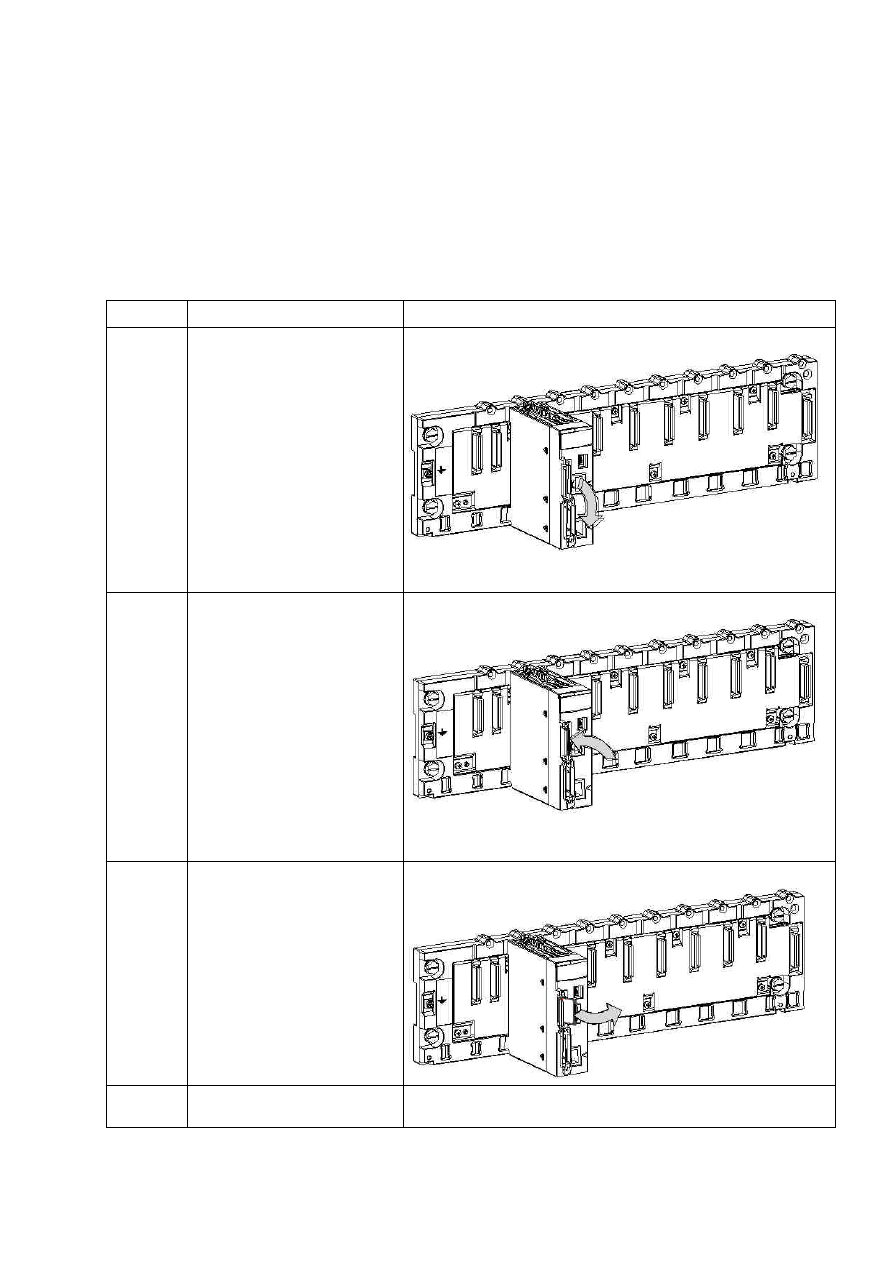

Usuwanie kart pamięci z modułu:

W celu zapewnienia spójności informacji, przed usunięciem karty pamięci
musi zostać wygenerowane narastające zbocze bitu %S65.Kiedy dioda
CARDAC jest wyłączona, możliwe jest wyjęcie karty. Istnieje ryzyko
niespójności lub utraty danych, jeśli wyjmowanie karty odbywa się bez
zarządzania bitem %S65. Poniższy rysunek pokazuje proces usuwania karty
pamięci z procesora BMX P34 xxxx

Krok

Opis

Ilustracja

1

Otwórz pokrywę ochronną
procesora, ciągnąc ją do
siebie

Otwieranie pokrywy:

2

Wciśnij kartę pamięci w
slocie.
Wynik: Karta powinna
odpiąć się z gniazda.

Wciskanie karty pamięci w slocie:

3

Wyjmij kartę pamięci za
slotu.
Uwaga: Dioda CARDER
ś

wieci, gdy karta pamięci

zostanie wyjęta z procesora.

Usuwanie karty pamięci:

4

Zamknij pokrywę ochronną
karty pamięci

background image

Zasilacze BMX CPS xxxx

Temat:

Ta część dotyczy modułów zasilających BMX P34 xxxx i ich instalacji

Zasilanie czujników:

Zasilacz BMX CPS 2000/3500/3540T ma wbudowane zasilanie
zapewniające napięcie 24 VDC używane do zasilania czujników

OSTRZEśENIE

NIEWŁAŚCIWE DZIAŁANIE URZĄDZEŃ

Czujniki połączone z tą kasetą muszą być zasilane z niej lab z zewnętrznego źródła.
Używanie zasilania z innej kasety spowoduje niezamierzone działanie sprzętu i niepoprawną
aktywację wyjść oraz może uszkodzić zasilacz.

Nie zastosowanie się do instrukcji grozi śmiercią, poważnymi obrażeniami lub
uszkodzeniem sprzętu


Instalacja / Montaż zasilaczy BMX CPS xxxx

Moduł zasilacza jest instalowany w pierwszych dwóch slotach każdej kasety
BMX XBP xxxx
Poniższa ilustracja pokazuje zamontowany moduł zasilacza:

UWAGA: Każdy zasilacz ma elementy nakierowujące, które pozwalają na
zainstalowanie go jedynie we właściwych slotach.


Montaż zasilaczy BMX CPS xxxx jest podobny do montażu procesorów
BMX P34 xxxx i, ogólnie rzecz biorąc podobny do montażu innych
modułów.

Zasilacze są wyposażone w styk łączenia uziemienia.




background image

NIEBEZPIECZEŃSTWO

ZAGROśENIE PORAśENIEM ELEKTRYCZNYM

Odłącz kabel zasilający zasilacza przed podłączeniem / odłączeniem jego zacisków

Nie zastosowanie się do instrukcji grozi śmiercią lub poważnymi obrażeniami

background image

Kasety BMX XBP xxxx

Temat:

Ta część dotyczy kaset BMX XBP xxxx używanych do tworzenia stacji PLC
Modicon M340

Ilustracja:

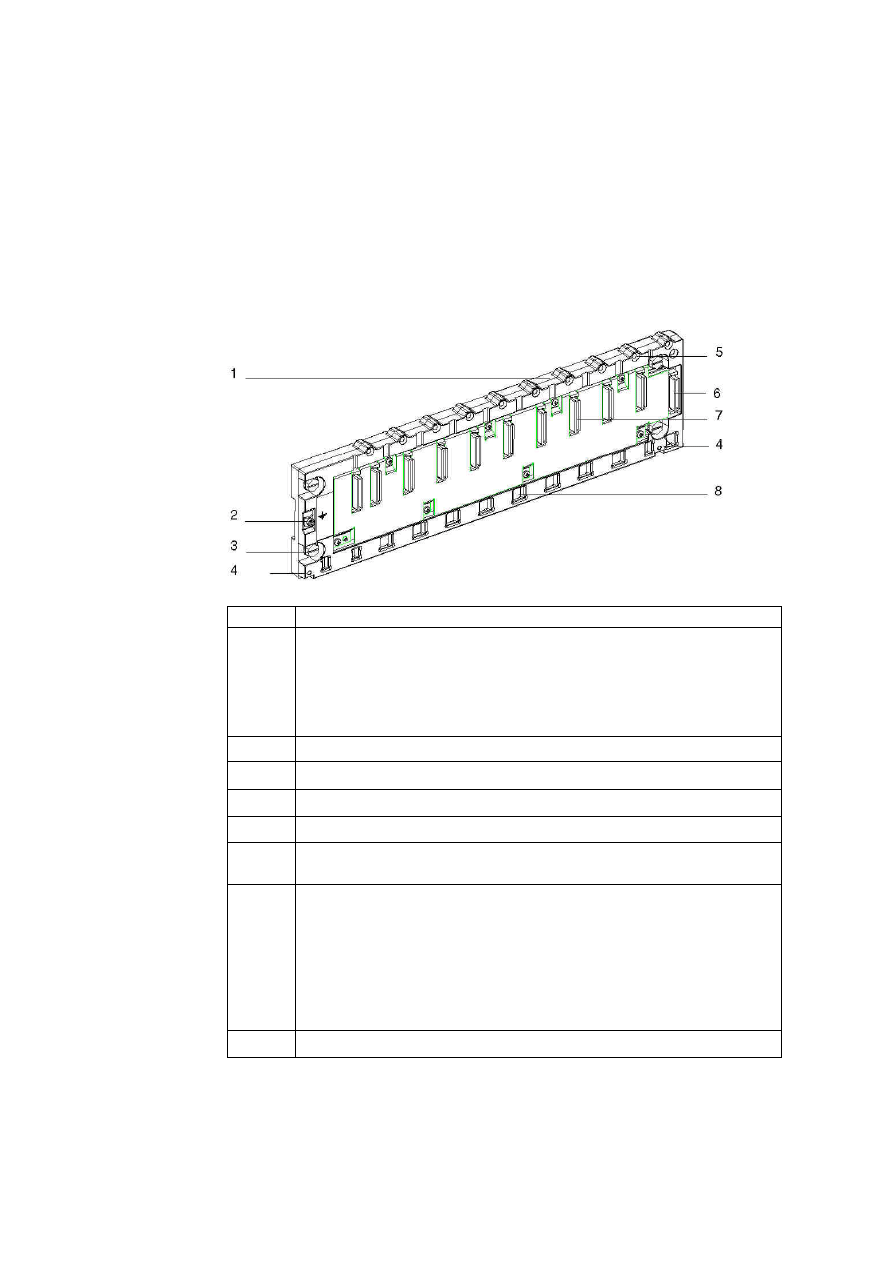

Następująca ilustracja pokazuje typową kasetę BMX XBP 0800:

Numer Opis

1

Metalowe mocowania, spełniające następujące funkcje:

Podtrzymują kartę elektroniczną magistrali PLC i chroni
ją przed zakłóceniami typu EMI i ESD

Podtrzymują moduły

Zapewniają sztywność mechaniczną kasety

2

Terminal uziemiający do uziemienia kasety

3

Otwory do mocowania kasety do uchwytu. Wymagają śrub M6

4

Punkty mocowania listwy ochronnej

5

Otwory na śruby mocujące moduł

6

40-pinowe gniazdo dla modułów rozszerzeń. Gniazdo jest
oznaczone XBE

7

40-pinowe gniazdo dla połączenia kasety z każdym modułem.
Kaseta jest dostarczana z osłonami chroniącymi te gniazda.
Osłona musi zostać usunięta przed montażem modułów.
Dwa gniazda znajdujące się najbliżej lewej strony mają
oznaczenia CPS i zawsze są dedykowane dla modułów zasilania.
Inne gniazda oznaczone 00,01,02, itd. są dla wszystkich innych
typów modułów.

8

Okienka do zamocowania wtyczki modułu.




background image

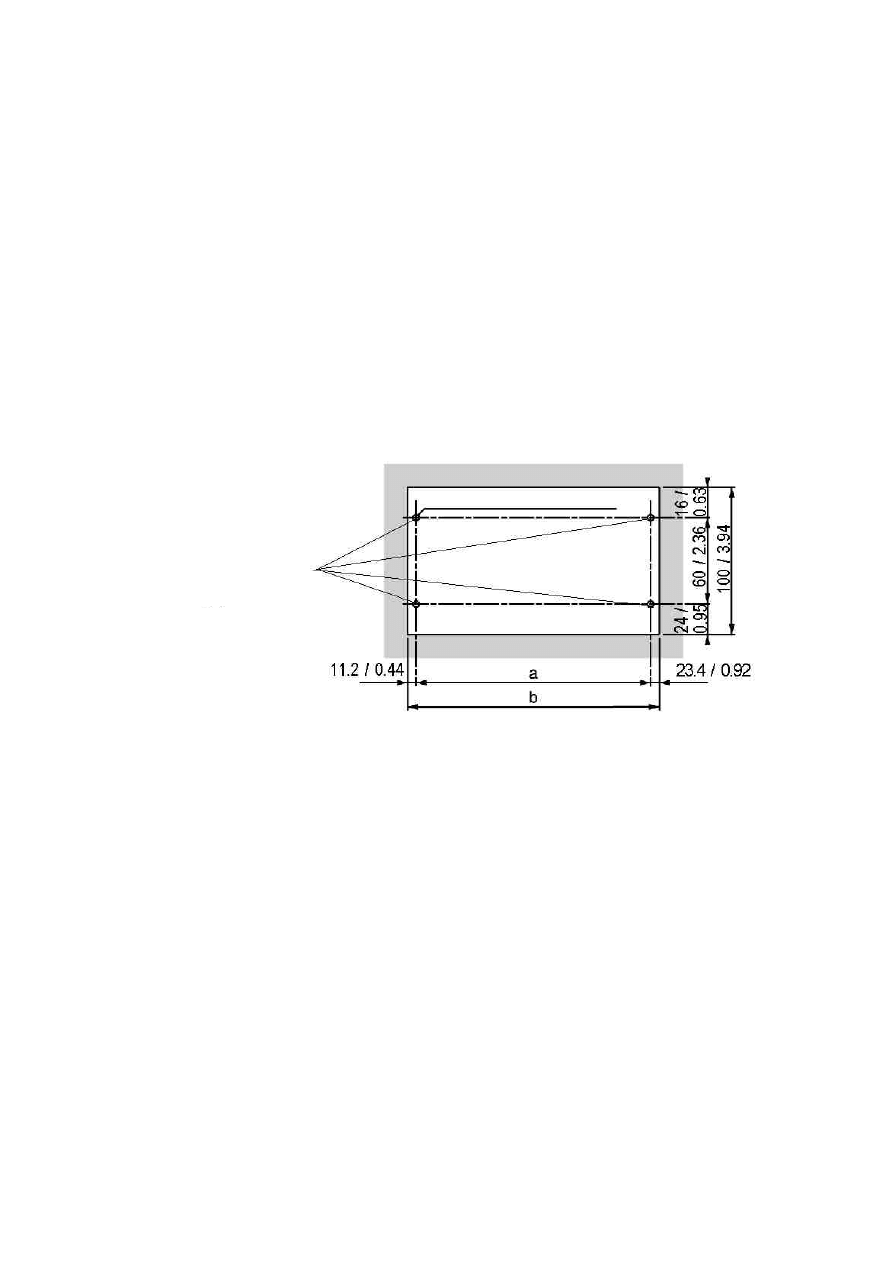

Instalacja i montaż kaset BMX XBP xxxx:

Podczas montażu kasety BMX XBP xxxx pewne zasady muszą być
przestrzegana.

OSTRZEśENIE

NIEWŁAŚCIWE DZIAŁANIE URZĄDZEŃ

Zamontuj kasetę wzdłuż i poziom o aby ułatwić wentylację.

Różne moduły (zasilacz, procesor, wejścia/wyjścia, itd.) są chłodzone drogą konwekcji
naturalnej. Inne pozycje mogą spowodować przegrzanie i niewłaściwe działanie urządzeń

Nie zastosowanie się do instrukcji grozi śmiercią, poważnymi obrażeniami lub
uszkodzeniem sprzętu



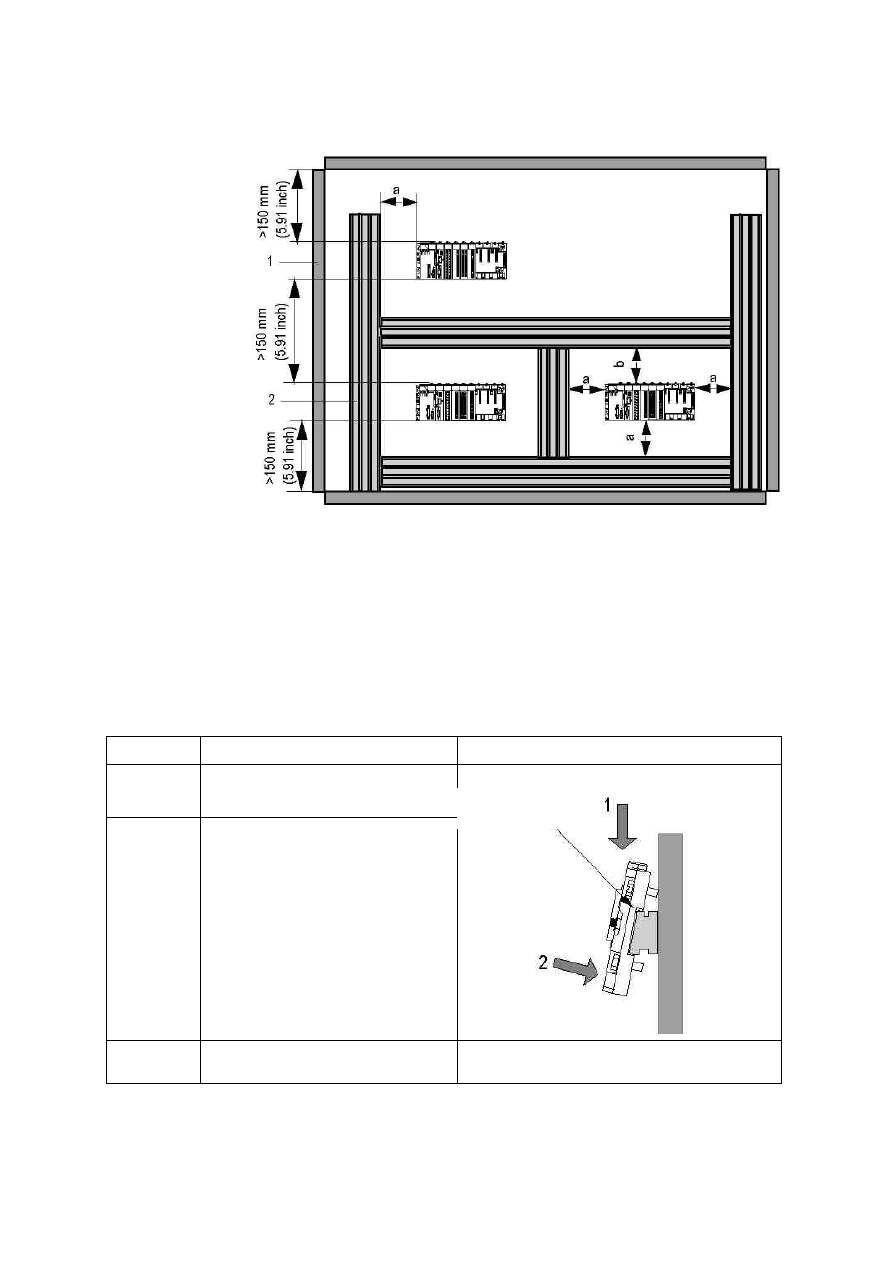

Jeżeli kasety są instalowane w obudowie, zaleca się przestrzeganie
następujących środków:

Zostaw minimalnie 80 mm powyżej i 60 mm poniżej modułów, aby
ułatwić cyrkulację powietrza

Zostaw minimalnie 60 mm pomiędzy modułami i kanałami
kablowymi, aby ułatwić cyrkulację powietrza

Minimalna głębokość obudowy powinna być następująca:

150 mm, jeśli kaseta jest przymocowana do płyty

160 mm, jeśli kaseta jest zamocowana na 15 mm szynie DIN

Jeśli używane są moduły rozszerzeń kasety XBE, zalecane są kable
BMX XBC xxxk ze wtyczką pod kątem 45°

OSTRZEśENIE

NIEWŁAŚCIWE DZIAŁANIE URZĄDZEŃ SPOWODOWANE PRZEGRZANIEM
MODUŁÓW

Utrzymanie odpowiedniej odległości cieplnej podczas montażu w celu uniknięcia przegrzania
i niewłaściwego działania urządzeń.

Nie zastosowanie się do instrukcji grozi śmiercią, poważnymi obrażeniami lub
uszkodzeniem sprzętu








background image

Ilustracja pokazująca zasady montażu w obudowie:


a – większy lub równy 60 mm
b – większy lub równy 80 mm
1 – instalacja lub obudowa
2 – kanał lub koryto kablowe


Montaż kasety na szynie DIN 35 mm

Krok

Opis

Ilustracja

1

Umieść sterownik PLC na szynie
DIN, jak pokazano na rysunku.

2

Naciśnij tylną część kasety (1)
aby ścisnąć sprężyny, następnie
wsuń tył kasety do szyny

Montowanie na szynie DIN:

3

Puść kasetę, aby zablokować



Sprężyny

background image

Aby usunąć kasetę, przeprowadź procedurę montażu w odwrotnej kolejności.

Naciśnij tylną część kasety (1) aby ścisnąć sprężyny, następnie wsuń kasetę
do przodu aby odłączyć ją od szyny (2).

Uwaga: Aby upewnić się że sterownik PLC nadal działa prawidłowo gdy
istnieją poważne zakłócenia elektromagnetyczne, należy zamontować
moduły na prawidłowo uziemionych metalowych mocowaniach.

Uwaga: Kasety dłuższe niż 400 mm (więcej niż 8 slotów) nie są
przeznaczone do montażu na szynie DIN

Montaż na płycie

Poniższa ilustracja obrazuje układ otworów śrubowych do montażu kasety na
płycie (wymiary w mm/calach)


(1) Średnica otworów mocujących musi pozwolić na użycie śrub M4, M5,
M6 ora UMC #6 (od 4,32 do 6,35)

4 otwory mocujące

(1)

background image

Pozycje modułów:

Mechanicznie możliwe jest umieszczenie modułu procesora lub modułu
We/Wy w dowolnym slocie. Jednakże, zalecamy umieszczenie modułów w
następujących pozycjach:

BMX P24 20x0: umieść procesor w pozycji 0. Pozycja 0 jest zgodna
z kształtem CPU

BMX NOE 01x0: moduły, które odpowiadają kształtem We/Wy
Modicon M340 takie, jak moduły BMX NOE 01x0, mogą być
umieszczone w pozostałych dostępnych miejscach

BMX CPS 2000: zasilacz zajmujący 2 sloty jest montowany jako
pierwszy, po lewej stronie

background image

Montaż modułów We/Wy analogowych


W skrócie:

Moduły We/Wy analogowych są zasilane z kasety. Mogą być montowane i
demontowane bez wyłączania zasilania kasety, bez powodowania zagrożeń i
bez ryzyka uszkodzenia i zakłóceń PLC

Instalacja:

Moduły analogowe mogą być montowane w każdej pozycji w kasecie, poza
pierwszymi dwoma (oznaczenie PS i 00), które są zarezerwowane
odpowiednio dla modułu zasilacza i procesora.

Przed montażem modułu należy zdjąć osłonę z gniazda modułu
umieszczonego na kasecie.

NIEBEZPIECZEŃSTWO

ZAGROśENIE PORAśENIEM ELEKTRYCZNYM, EKSPLOZJĄ LUB
WYŁADOWANIEM ŁUKOWYM

Podczas montażu/demontażu modułów upewnij się, że zacisk jest ciągle podłączony do
listwy ochronnej i odłącz napięcie czujników i urządzeń wykonawczych

Nie zastosowanie się do instrukcji grozi śmiercią lub poważnymi obrażeniami

UWAGA: Wszystkie moduły są kalibrowane w fabryce przed wysłaniem.
Zazwyczaj nie jest konieczne kalibrowanie modułów. Jednak, dla niektórych
aplikacji lub ze względu na wymagania normy (np. leków), ponowna
kalibracja może być wskazana lub nawet konieczna w określonych odstępach
czasu.

background image

Instalacja:

Krok

Działanie

Rysunek

1

Umieść zaciski znajdujące
się w tylnej części modułu
(w dolnej części) do
odpowiednich otworów na
kasecie.
Uwaga: Przed ustawieniem
zacisków upewnij się, że
pokrywa ochronna została
usunięta

2

Obróć moduł w kierunku
górnej części kasety, aby
znalazł się w jednej
płaszczyźnie z tyłem kasety.
Jest teraz we właściwej
pozycji.

Krok 1 i 2:

3

Przykręć śrubę
bezpieczeństwa, aby
upewnić się że moduł jest
utrzymany w miejscu na
kasecie.
Moment obrotowy:
Max 1,5 Nm

Krok 3:

background image

Montaż modułów We/Wy cyfrowych

W skrócie:

Moduły wejść/wyjść cyfrowych serii Modicon M340 są standardowymi
modułami (zajmującymi jeden slot) wyposażonymi w:

1, 20-pinowy blok przyłączeniowy, lub:

1 lub 2 40-pinowe złącza

Szeroki zakres wejść i wyjść cyfrowych pozwala spełnić następujące
wymagania:

Funkcjonalność: stałe lub zmienne wejścia/wyjścia z logiką
pozytywną lub negatywną

Modułowość: 8, 16, 32 lub 64 kanały w module

OSTRZEśENIE

RYZYKO PRZEGRZANIA

Weź pod uwagę obniżenie temperatury modułów We/Wy cyfrowych aby zapobiec
przegrzaniu i/lub uszkodzeniu urządzenia

Nie zastosowanie się do instrukcji grozi zranieniem lub uszkodzeniem sprzętu


Moduły We/Wy cyfrowych są zasilane z kasety. Mogą być montowane i
demontowane bez wyłączania zasilania kasety, bez powodowania zagrożeń i
bez ryzyka uszkodzenia i zakłóceń PLC

Instalacja:

Moduły cyfrowe mogą być montowane w każdej pozycji w kasecie, poza
pierwszymi dwoma (oznaczenie PS i 00), które są zarezerwowane
odpowiednio dla modułu zasilacza i procesora.

Przed montażem modułu należy zdjąć osłonę z gniazda modułu
umieszczonego na kasecie.

NIEBEZPIECZEŃSTWO

ZAGROśENIE PORAśENIEM ELEKTRYCZNYM, EKSPLOZJĄ LUB
WYŁADOWANIEM ŁUKOWYM

Odłącz zasilanie czujników i urządzeń wykonawczych i odłącz blok przyłączeniowy aby
dokonać montażu/demontażu modułów

Nie zastosowanie się do instrukcji grozi śmiercią lub poważnymi obrażeniami

background image

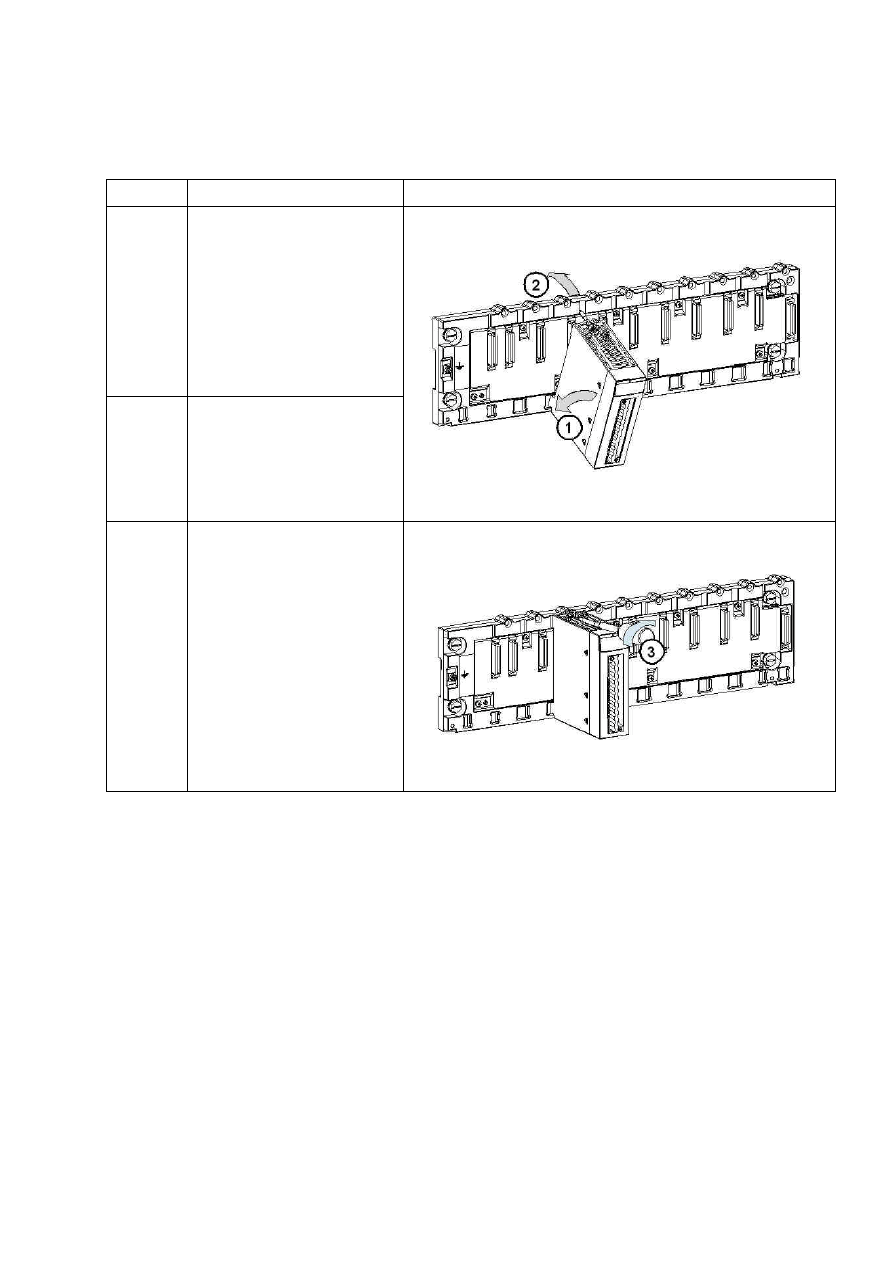

Poniższa tabela pokazuje procedurę instalacji modułu We/Wy cyfrowych:

Krok

Działanie

Rysunek

1

Umieść zaciski znajdujące
się w tylnej części modułu
(w dolnej części) do
odpowiednich otworów na
kasecie.
Uwaga: Przed ustawieniem
zacisków upewnij się, że
pokrywa ochronna została
usunięta

2

Obróć moduł w kierunku
górnej części kasety, aby
znalazł się w jednej
płaszczyźnie z tyłem kasety.
Jest teraz we właściwej
pozycji.

Krok 1 i 2:

3

Przykręć śrubę
bezpieczeństwa, aby
upewnić się że moduł jest
utrzymany w miejscu na
kasecie.
Moment obrotowy:
Max 1,5 Nm

Krok 3:


background image

Montaż modułów licznika


W skrócie:

Moduł licznika jest standardowym modułem pozwalającym na zliczanie
impulsów czujnika z maksymalną częstotliwością 60 kHz

Moduł BMX EHC 0200 ma dwa kanały.

Moduł może być montowany w każdym dostępnym slocie kasety stacji PLC
Modicon M340

Czujnikiem używanym w każdym kanale może być:

Dwuprzewodowy czujnik zbliżeniowy 24 VDC

Enkoder przyrostowy z wyjściami 10/30 VDC i wyjściami typu push-
pull

Moduły licznika są zasilane z kasety. Mogą być montowane i demontowane
bez wyłączania zasilania kasety, bez powodowania zagrożeń i bez ryzyka
uszkodzenia i zakłóceń PLC


Instalacja:

Moduły licznika mogą być montowane w każdej pozycji w kasecie, poza
pierwszymi dwoma (oznaczenie PS i 00), które są zarezerwowane
odpowiednio dla modułu zasilacza i procesora.

Przed montażem modułu należy zdjąć osłonę z gniazda modułu
umieszczonego na kasecie

NIEBEZPIECZEŃSTWO

ZAGROśENIE PORAśENIEM ELEKTRYCZNYM

Odłącz zasilanie czujników i elementów wykonawczych przed
przyłączaniem/odłączeniem bloku przyłączeniowego do modułu

Usuń blok przyłączeniowy przed przyłączeniem/odłączeniem modułu do kasety


Nie zastosowanie się do instrukcji grozi śmiercią lub poważnymi obrażeniami








background image

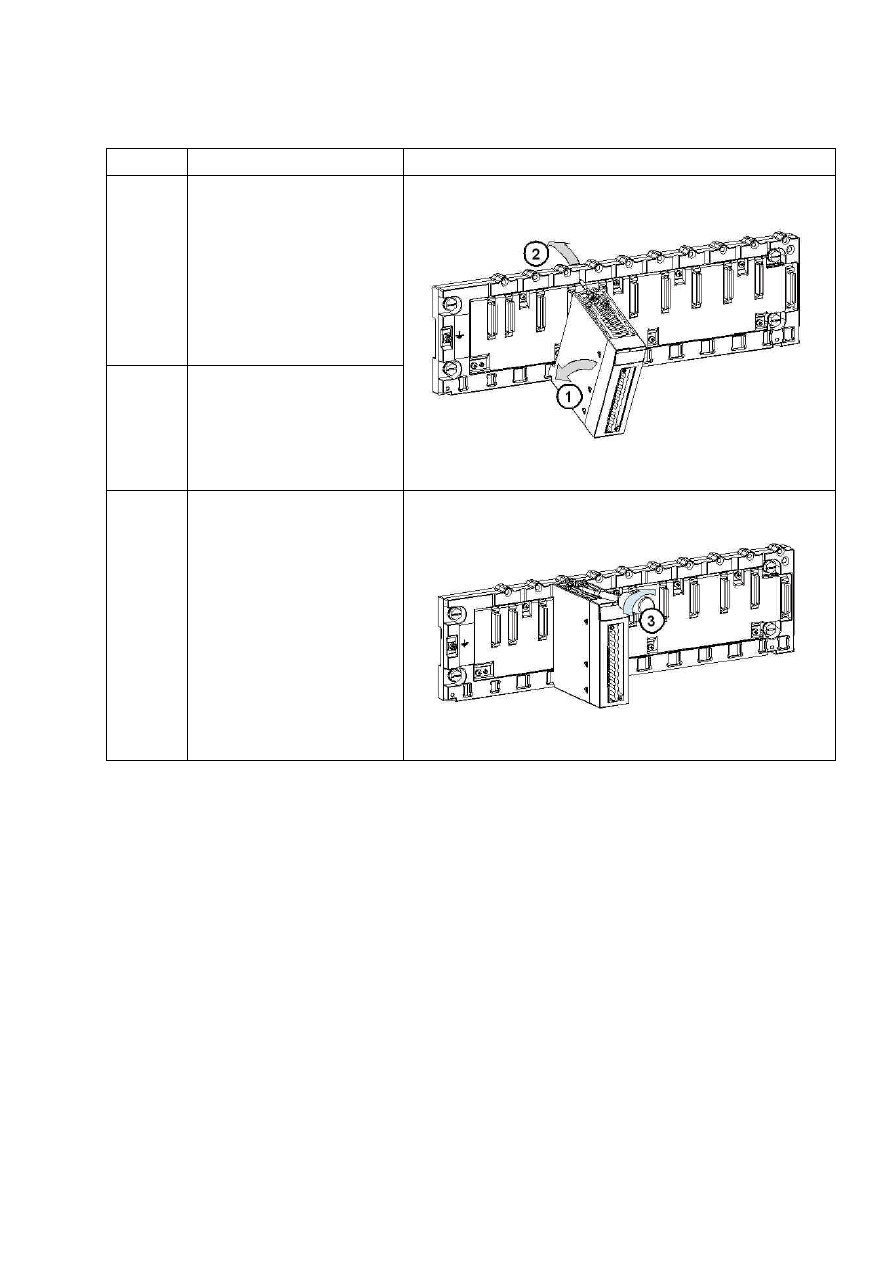

Poniższa tabela pokazuje procedurę instalacji modułu liczącego:

Krok

Działanie

Rysunek

1

Umieść zaciski znajdujące
się w tylnej części modułu
(w dolnej części) do
odpowiednich otworów na
kasecie.
Uwaga: Przed ustawieniem
zacisków upewnij się, że
pokrywa ochronna została
usunięta

2

Obróć moduł w kierunku
górnej części kasety, aby
znalazł się w jednej
płaszczyźnie z tyłem kasety.
Jest teraz we właściwej
pozycji.

Krok 1 i 2:

3

Przykręć śrubę
bezpieczeństwa, aby
upewnić się że moduł jest
utrzymany w miejscu na
kasecie.
Moment obrotowy:
Max 1,5 Nm

Krok 3:

background image

Montaż modułów Ethernet


W skrócie:

Moduł komunikacyjny Ethernet służy jako interfejs między sterownikiem
PLC M340 a innymi urządzeniami sieci Ethernet/IP lub protokołu
komunikacyjnego Modbus

Instalacja:

Do instalacji wymagany jest jeden średni śrubokręt krzyżakowy (rozmiar 2)

Moduł może być montowany na dowolnej kasecie i w każdym dostępnym
slocie (poza slotem pod kartę rozszerzeń kaset) stacji Modicon M340

Krok

Działanie

Rysunek

1

Umieść zaciski znajdujące
się w tylnej części modułu
(w dolnej części) do
odpowiednich otworów na
kasecie.
Uwaga: Przed ustawieniem
zacisków upewnij się, że
pokrywa ochronna została
usunięta

2

Obróć moduł w kierunku
górnej części kasety, aby
znalazł się w jednej
płaszczyźnie z tyłem kasety.
Jest teraz we właściwej
pozycji.

Krok 1 i 2:

3

Przykręć śrubę
bezpieczeństwa, aby
upewnić się że moduł jest
utrzymany w miejscu na
kasecie.
Moment obrotowy:
Max 1,5 Nm

Krok 3:

background image

Okablowanie:

OSTRZEśENIE

ZAGROśENIE PORAśENIEM ELEKTRYCZNYM LUB POPARZENIEM

Podłącz uziemienie do przewodu ochronnego (PE) terminala przed utworzeniem
dodatkowych połączeń. Przy usuwaniu połączenia, odłącz przewód uziemiający jako ostatni.
Ekran przewodu Ethernet należy połączyć do uziemienia PE w przełączniku Ethernet

Nie zastosowanie się do instrukcji grozi śmiercią, poważnymi obrażeniami lub
uszkodzeniem sprzętu



Moduł Ethernet komunikuje się za pomocą sieci przemysłowej Ethernet
przez jeden z czterech portów RJ45 umieszczonych na przedzie modułu.

Użyj dwóch górnych portów (port 1 i 2) do połączenia z
urządzeniami końcowymi.

Użyj dwóch dolnych portów – które wspierają protokół RSTP – aby
podłączyć się do sieci lokalnej, np. pierścienia


Wyszukiwarka

Podobne podstrony:
DTR VIADRUS Hercules U26 PL
DTR VIADRUS Hercules U22 PL
Devatec łaźnie parowe DTR PL (2)
DTR VIADRUS HerculesU24 PL
Devatec ELMC DTR [PL][2008]
01 4 Altistart 01 N2 LU QN RT DTR PL instrukcja
DTR VIADRUS HerculesU24 PL
DTR VNTLCD 12 10 PL
DTR VIADRUS Hercules U22 PL
01 4 Altistart 01 N1 FT DTR PL instrukcja
DTR VIADRUS Hercules U26 PL
download Zarządzanie Produkcja Archiwum w 09 pomiar pracy [ www potrzebujegotowki pl ]
Wyklad 6 Testy zgodnosci dopasowania PL
WYKŁAD PL wersja ostateczna
Course hydro pl 1
PERFORMANCE LEVEL, PL
struktura organizacyjna BTS [ www potrzebujegotowki pl ]

więcej podobnych podstron
