(etwa 1 mm)

➤ Die Enden die-
ser Speziallöt-
spitze (1d) sorgfäl-
tig glattschleifen
und verzinnen

➤ wenn man die
Öffnung des
Rings auf die rich-
tige Weite justiert
hat, kann die
SMD-Entlötspitze
wieder in den Löt-
kolben eingesetzt
und festge-
schraubt werden.
Die Anwendung
ist einfach: Lötkol-
ben aufheizen
und die gebelför-
mige Spitze auf
die Anschluß-
punkte des SMDs

aufsetzen, etwa 2 Sekunden warten,
die Spitze vorsichtig etwas bewegen,
und schon läßt sich das Bauteil von der
Platine entfernen. Wenn es in der
Gabelspitze festhängt, mit einer
Spitzzange oder Pinzette entnehmen.
Das sollte schnell geschehen, um Über-
hitzung des SMDs zu vermeiden.

2 . K

A B E L S T R I P P E R

Noch so ein nütz-
liches Hilfsmittel,
das nicht viel
kostet. Dieses Abi-
solier-Werkzeug
ist dafür gedacht,
die Isolation der
Länge nach aufzu-
schlitzen. Versucht
man das mit
einem Messer,
besteht die Gefahr,
daß man zu tief
schneidet und den
Kupferdraht bzw.
die Litze beschä-
digt. Das wird fast
jedem schon ein-
mal passiert sein.
Eine Vorrichtung
mit einem Stück
Aluminium und
einem Klemm-
block aus einer
L ü s t e r k l e m m e
reicht schon aus,

um dieses Risiko auszuschließen.
Man muß weder Werkzeugmacher
noch Feinmechaniker sein, um die
kleine Abisolierhilfe zu realisieren:

➤ Man nehme einen stabilen, etwa 8

bis 10 mm breiten Alustreifen und
biege daraus die in Bild 2a abgebil-
dete Kabelführung.

➤ Man zerlege eine Lüsterklemme,

entnehme den Kontaktblock und
säge diesen mit einer sehr feinen
Eisensäge seitlich auf (Bild 2b), so
daß man eine Art Miniatur-Schraub-
klemme erhält.

➤ Man nehme eines der bekannten

Schneidmesser und klemme die
Kabelführung mit dem Kontakt-
block so an der Klinge des Messers
fest.

Die Anwendung des Schneidappara-
tes liegt jetzt schon fast auf der Hand.
Die Kabelführung wird so gebogen,
daß sie das zu strippende Kabel
umschließt und klemmt das Messer so
fest, daß sich die gewünschte Schneid-
tiefe ergibt. Jetzt braucht man das
Messer mit der guten Führung nur
noch längs über das Kabel zu ziehen
und ein wenig anzudrücken, um es
der Länge nach aufzuschlitzen.

980088

1 . E

N T L Ö T H I L F E N

F Ü R

S M D

S

Die mittlerweile langjährige Praxis zeigt,
daß es durchaus möglich ist, SMD-
Schaltungen im Heimlabor selbst zu
bauen. Dennoch machen viele Elektro-
niker relativ selten von SMDs
Gebrauch, und für die paar Fälle lohnt
es sich nicht, Spezialgeräte für das Aus-
löten von SMDs anzuschaffen. Daß es
auch ohne geht, zeigt die hier beschrie-
bene kleine Modifikation eines norma-
len 20-W-Lötkolbens. Voraussetzung ist
nur, daß es sich um eine Ausführung
mit auswechselbarer Lötspitze handelt,
damit man den Lötkolben bei Bedarf
wieder mit nicht modifizierter Spitze für
normale Lötarbeiten verwenden kann.

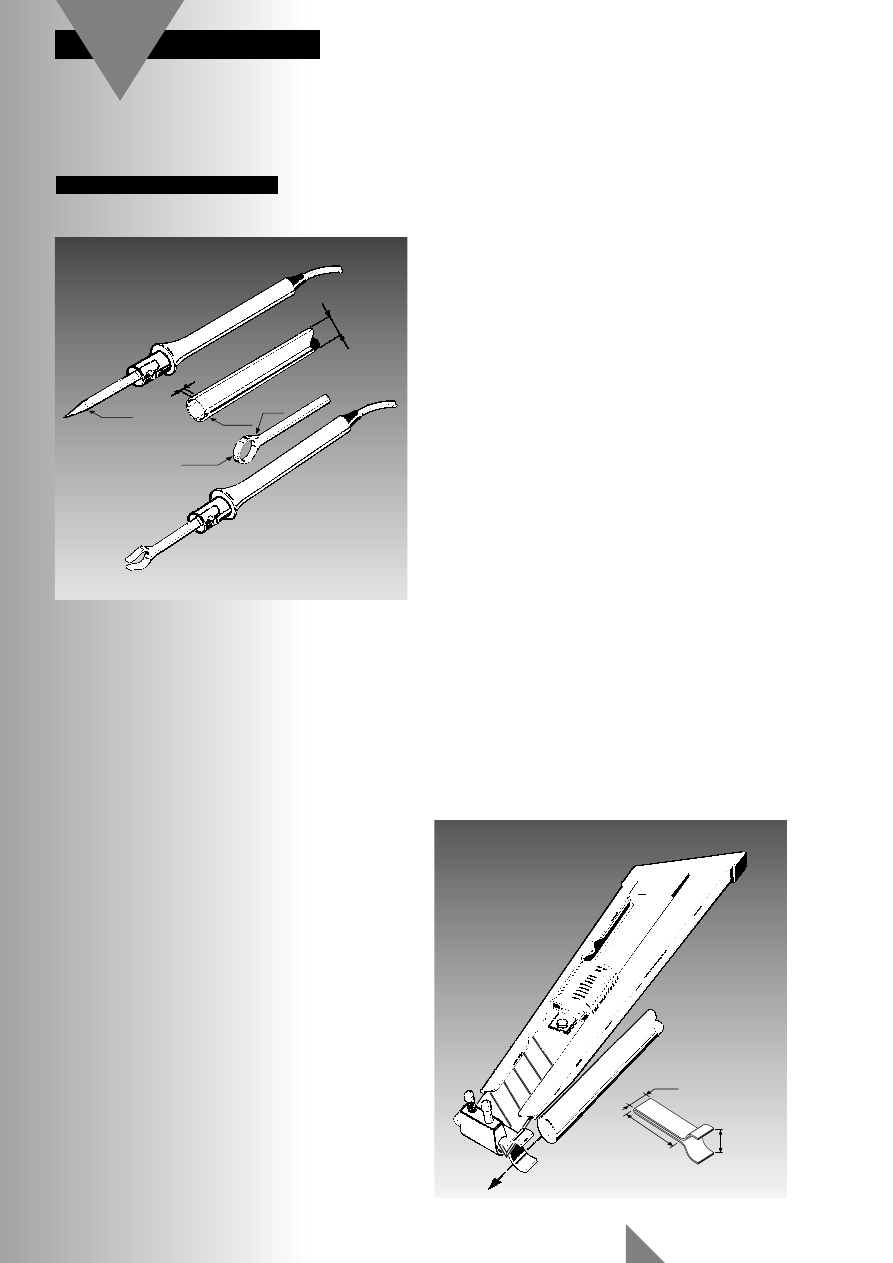

Die einzelnen Modifikationsschritte
(Bild 2):

➤ Das spitze Ende der (normalerweise

3 mm dicken) Lötspitze absägen (2a)

➤ Von einem Kupferrohr mit 10-12

mm Durchmesser ein Stück absä-
gen, um einen etwa 3 mm breiten
Kupferring zu erhalten (2b), Säge-
grat von den Kanten entfernen

➤ Den Kupferring mit der kupierten

Lötspitze hart verlöten (2c) oder
hartlöten lassen (befreundeten
Goldschmied oder Spengler fragen)

➤ Den Ring auf der der Lötstelle

gegenüberliegenden Seite durchsä-
gen, so daß eine Öffnung von der
Breite eines SMD-Bauteils entsteht

Von A. Legrand

Zwei

Praxistips

980088 - 11

3 mm

Absägen

10 ...12 mm

Absägen

Durchsägen

Lötstelle

a

b

c

d

980088 - 12

7...8 mm

8...10 mm

23...25 mm

Kabelhalter

Kabel

Miniatur-
Lüsterklemme

a

b

c
