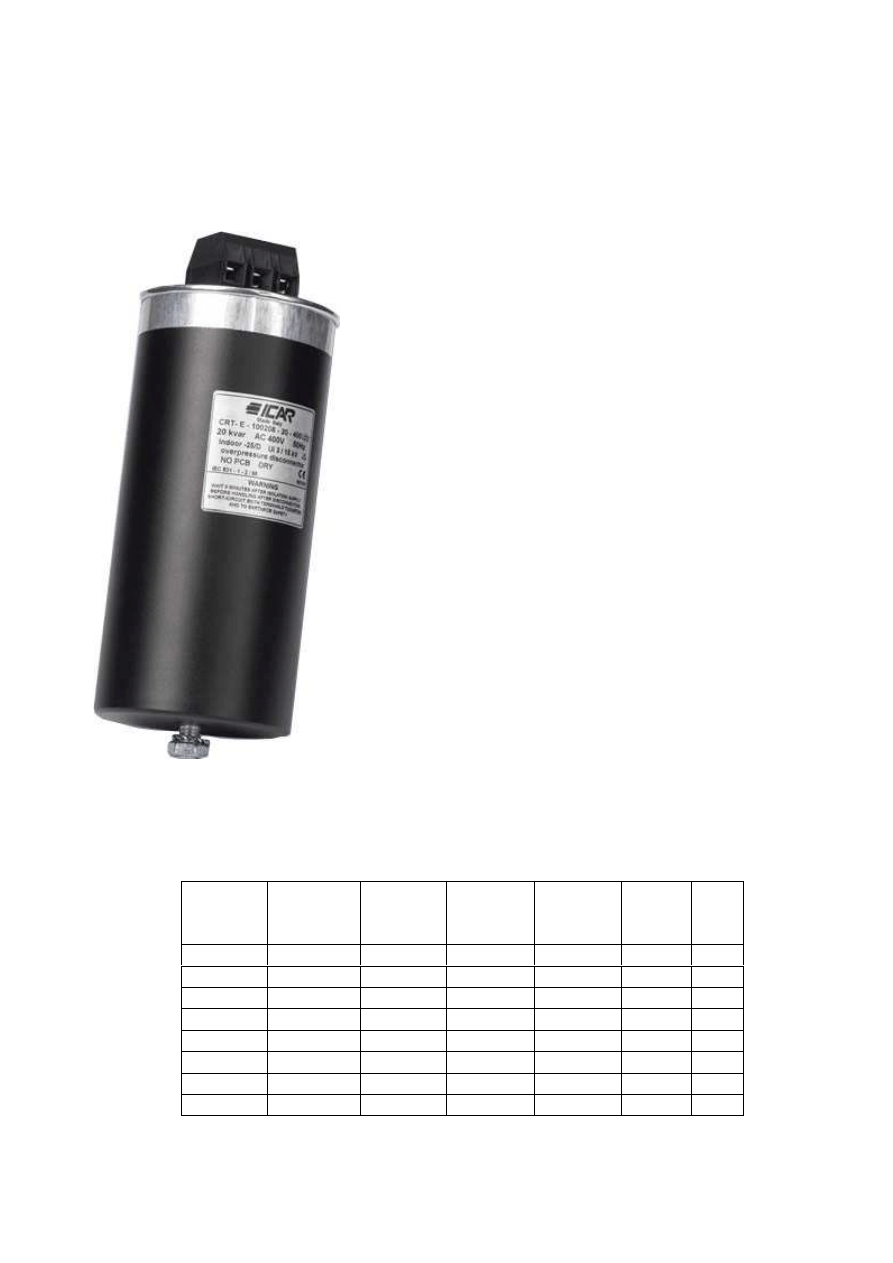

Kondensatory energetyczne suche produkowane przez firmę ICAR są wykonane z metalizowanej
folii polipropylenowej, zamknięte w aluminiowej cylindrycznej obudowie. Obudowa wypełniona jest
ż
ywicą, a folia polipropylenowa posiada zdolności samoregeneracji dielektryka w przypadku
wewnętrznego przebicia. Aluminiowa obudowa posiada od dołu śrubę mocującą M12. Kondensatory
posiadają własny wewnętrzny bezpiecznik ciśnieniowy, który gwarantuje bezpieczeństwo pracy
kondensatora. Kondensatory nie zawierają szkodliwych substancji PCB i wyposażone są w rezystory
rozładowcze.
Zastosowanie:
•
do korekcji współczynnika mocy przy silnikach i transformatorach nn,
•
do automatycznej korekcji współczynnika mocy w bateriach kondensatorów nn wyposażonych w
rezystorowy ogranicznik piku prądu lub styczniki do miękkiego załączania,
W przypadku pracy w sieci z zawartością harmonicznych, każdy kondensator (stopień) musi
pracować z odpowiednio dobranym dławikiem filtrującym.
REBUD Sp. z o.o ul. Mickiewicza 8, 67-100 Nowa Sól tel. 068 387 38 62
www.REBUD.pl
3

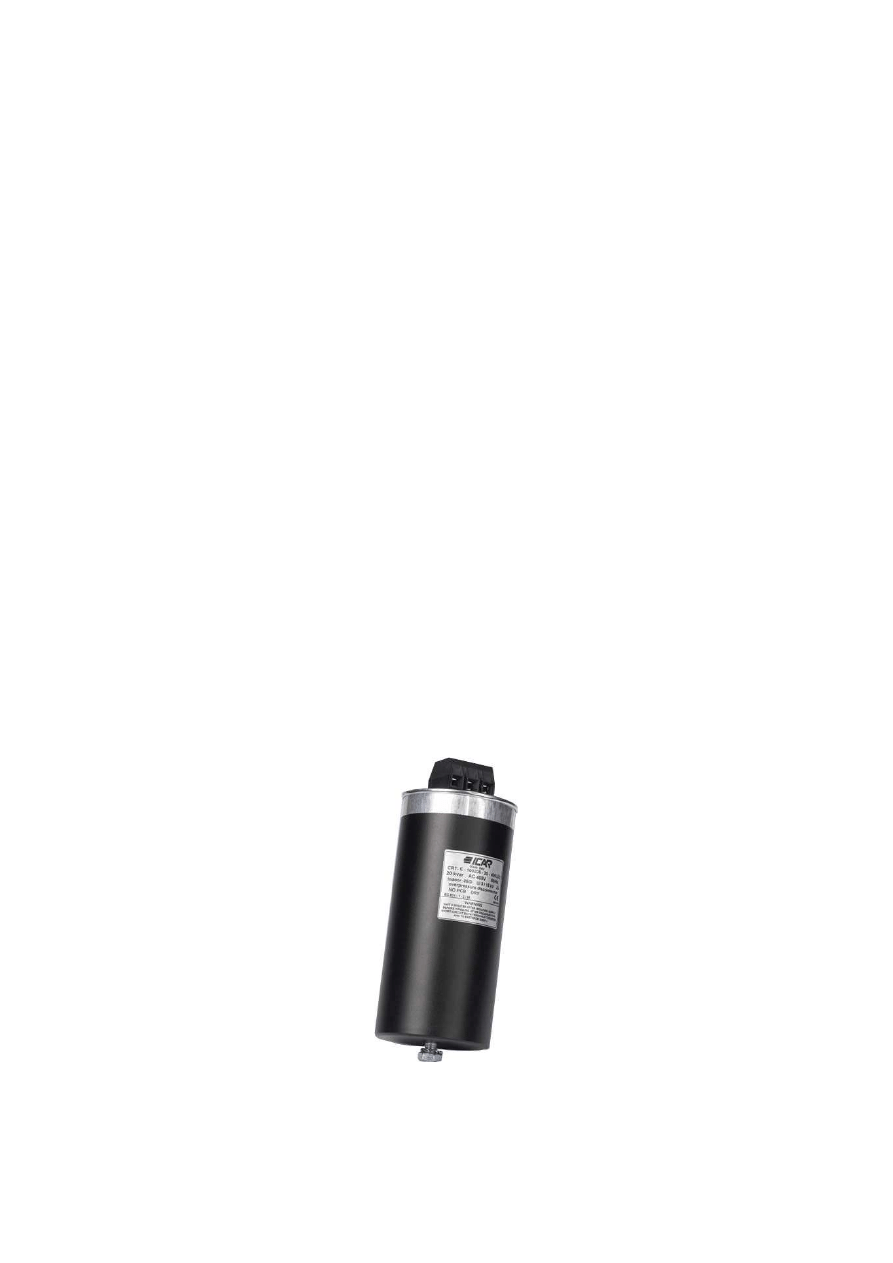

CRT-E
•
Dielektryk- metalizowana folia polipropylenowa
•
Podłączenie – trójkąt
•
Każdy kondensator wyposażony w rezystory rozładowcze
•
Czas rozładowania do 75V <3min
•
Tolerancja – 5%, +10%
•
Napięcie – 400V/415V
•
Częstotliwość – 50 Hz
•
Przeciążalność napięciowa
Un + 10% ( 8h dziennie)
Un + 15% ( 30 min dziennie)
Un + 20% ( 5 min dziennie)
Un + 30% ( 1 min dziennie)
•
Przeciążalność prądowa In + 30% (wyższe harmoniczne)
•
Maksymalny prąd 200 In
•
Pozycja pracy dowolna
•
Poziom izolacji 3/15kV
•
Napięcie testowe pomiędzy zaciskami
2,15 Un, 50 Hz, 10 sec (rutynowy test)
•
Napięcie testowe pomiędzy zaciskami
3,00 Un, 50 Hz, 60 sec ( typowy test)
•
Napięcie testowe między zaciskami 3000V, 50Hz, 10 sec
•
Stratność <0,2 W/kVar
•
Klasa temperaturowa –25/D
•
Chłodzenie naturalne
•
Dopuszczalna wilgotność- 95%
•
Czas pracy 100,000 h
•
Izolacja żywiczna
•
Stopień ochrony IP20
•
Montaż wewnętrzny śruba M12
•
Wykonanie zgodnie z normą IEC 60831-1/2
Q
Moc
(kVar)
C
Pojemność
(µF)
In
Prąd
(A)
H
Wysokość
(mm)
D
Szerokość
(mm)
Waga
(Kg)
Rys
5
3 x 33,2
3 x 7,2
208
75
1
11
7,5
3 x 49,7
3 x 10,8
208
75
1,2
11
10
3 x 66,3
3 x 14,4
208
75
1,2
11
12,5
3 x 82,9
3 x 18,0
208
85
1,4
12
15
3 x 99,5
3 x 21,7
208
85
1,6
12
20
3 x 132,6
3 x 28,9
208
100
2
13
25
3 x 165,8
3 x 36,1
208
116
2,4
14
30
3 x 198,9
3 x 43,3
208
116
2,6
14
