Gwałtownie rośnie w naszym kraju liczba konstruktorów i projektantów
korzystających z różnych systemów komputerowego wspomagania pro-
jektowania i kreślenia (CADD). Jak to zwykle bywa, można w nieskoń-
czoność spierać się o jakość produktów konkurujących ze sobą firm. Bez
wątpienia można jednak stwierdzić, że jednym z najpopularniejszych
obecnie programów jest AutoCAD — produkt firmy Autodesk (pisząc
to, mamy na myśli projektantów pracujących w dziedzinie konstrukcji
budowlanych). Wielu z nich korzysta jednak z tego systemu tylko w
podstawowym zakresie. A przecież można z niego uczynić bardzo wyra-
finowane narzędzie, upraszczające i przyśpieszające prace projektowe.

O programie

O programie

O programie

O programie BeS

BeS

BeS

BeStCAD

tCAD

tCAD

tCAD

Program BeStCAD służy do tworzenia dokumentacji technicznej wszel-
kich konstrukcji budowlanych i inżynierskich. Powstał na podstawie
programu CADMost, który od 1995 r. znany jest wielu projektantom i
studentom w wersjach dla AutoCAD-a 12, 13 i 14. Składa się z czterech
modułów podstawowych: Ogólny, Żelbet, Stal i Biblioteka konstruktora.
Począwszy od wersji 2006 dostępne są także moduły dodatkowe: Mosty
Sprężenie oraz Ścianki Szczelne. Moduły te opisane są w osobnych pod-
ręcznikach

BestCAD LT 2006 przeznaczony jest dla środowiska programu Auto-
CAD LT 2004/2005/2006. Standardowo programy te nie pozwalają uru-
chamiać żadnych aplikacji zewnętrznych. Oprócz tego wersje LT Auto-
CAD-a mają wiele ograniczeń funkcjonalnych w stosunku do wersji peł-
nych. BestCAD LT w większości te ograniczenia niweluje, dostarczając
szereg dodatkowych, ułatwiających pracę narzędzi. Jest tak dzięki temu,
że BestCAD LT wykorzystuje środowisko LT Toolkit australijskiej fir-
my drcauto.

LT Toolkit umożliwia poprawienie jakości pracy w samym AutoCAD-
zie poprzez udostępnienie nowych poleceń oraz środowiska do progra-
mowania w postaci interfejsu AutoLISP. Zawartość LT Toolkit to przede
wszystkim:
narzędzia do zarządzania warstwami — kontrola tworzenia i wy-
świetlania warstw pod jednym lub dwoma klawiszami,
narzędzia rozszerzające konfigurowanie klawiszy funkcyjnych —
możliwość przedefiniowywania klawiszy funkcyjnych i kursora, popra-
wiająca jakość wprowadzania poleceń z klawiatury,

10

BeStCAD 2006

szybkie ustawianie widoków — możliwość ustawiania ortogonal-
nych lub izometrycznych widoków wraz z towarzyszącymi im układami
współrzędnych,
funkcje edycji tekstu — rozszerzone narzędzia do edycji tekstu, po-
zwalające kontrolować wielkość liter itp.,
rozszerzone polecenie

Przesuń i Kopiuj

— szybkie polecenia do

manipulowania obiektami 3D bez zmiany układu współrzędnych oraz
polecenia jednoczesnego przesuwania lub kopiowania z obrotem,
dołączanie bitmap — możliwość dołączania i zapisywania obrazów
rastrowych w AutoCAD-zie LT,
przycinanie odnośników — odnośniki (

xref

) mogą być przycinane i

kontrolowane jak w wersji pełnej,
przycinanie rzutni — możliwość tworzenia rzutni o nieregularnych
kształtach,
środowisko AutoLISP — możliwość uruchamiania programów
LISP (lsp, fas) w AutoCAD-zie LT,
dostęp do „ukrytych” poleceń — Toolkit udostępnia polecenia Au-
toCAD-a, które zostały wyłączone w AutoCAD-zie LT,
biblioteka DOSLib — popularna biblioteka funkcji LISP służących
do wywoływania funkcji systemowych DOS-u i Windows.

Szczegółowy opis możliwości LT Toolkit oraz DOSLib znaleźć można
w plikach pomocy dołączonych do BestCAD-a, znajdujących się w fol-
derze, w którym został on zainstalowany.

Co zawiera CD

Co zawiera CD

Co zawiera CD

Co zawiera CD----RO

RO

RO

ROM?

M?

M?

M?

Płyta CD zawiera program BeStCAD LT 2006 dla AutoCAD-a LT
2004/2005/2006 oraz BeStCAD 2006 dla AutoCAD-a 2004/2005/2006.

Program BestCAD zabezpieczonym jest specjalnym kodem, który użyt-
kownik otrzymuje po zarejestrowaniu programu. Bez rejestracji program
działa przez 30 dni jako wersja pełna bez żadnych ograniczeń. Po tym
okresie BestCAD będzie działał jako wersja treningowa, która ma pewne
ograniczenia funkcjonalne, utrudniające wykorzystanie wydania trenin-
gowego programu do celów komercyjnych. Są to przede wszystkim:
ograniczenie liczby niektórych poleceń, wydawanych podczas jed-
nej sesji z rysunkiem, do 5 lub 10. Po dezaktywacji poleceń trzeba po-
nownie otworzyć rysunek, aby móc z nich korzystać,
ograniczenie w ramach każdego elementu wysyłkowego listy pozy-
cji w wykazach materiałów do 5 sztuk,
pojawianie się komunikatów z informacją o wersji treningowej.

Wprowadzenie

11

Wykupienie licencji na wersję komercyjną pozwoli usunąć te ogranicze-
nia.

Program LT Toolkit, który jest konieczny do prawidłowej pracy BeSt-
CAD LT zabezpieczona jest programowo za pomocą kodu autoryzacyj-
nego. Wprowadzenie tymczasowego kodu (dostarczonego na CD w pliku

Kod_autoryzacyjny_LT_2006.txt

) pozwoli na niezakłóconą pracę przez

30 dni od daty pierwszego uruchomienia. Przez ten czas można wykupić
wersję komercyjną i dokonać rejestracji. Użytkownik otrzyma wówczas
docelowy

Numer Seryjny

oraz

Kod Autoryzacyjny

umożliwiające korzy-

stanie z aplikacji bez ograniczeń czasowych.

Konwencje użyte w tej

Konwencje użyte w tej

Konwencje użyte w tej

Konwencje użyte w tej książce

książce

książce

książce

Książka składa się z sześciu rozdziałów, z których pierwszy opisuje bu-
dowę, możliwości i filozofię programu, a pozostałe w sposób szczegóło-
wy zajmują się poszczególnymi modułami i narzędziami do tworzenia
rysunków. Na końcu zamieszczono dodatki ułatwiające korzystanie z

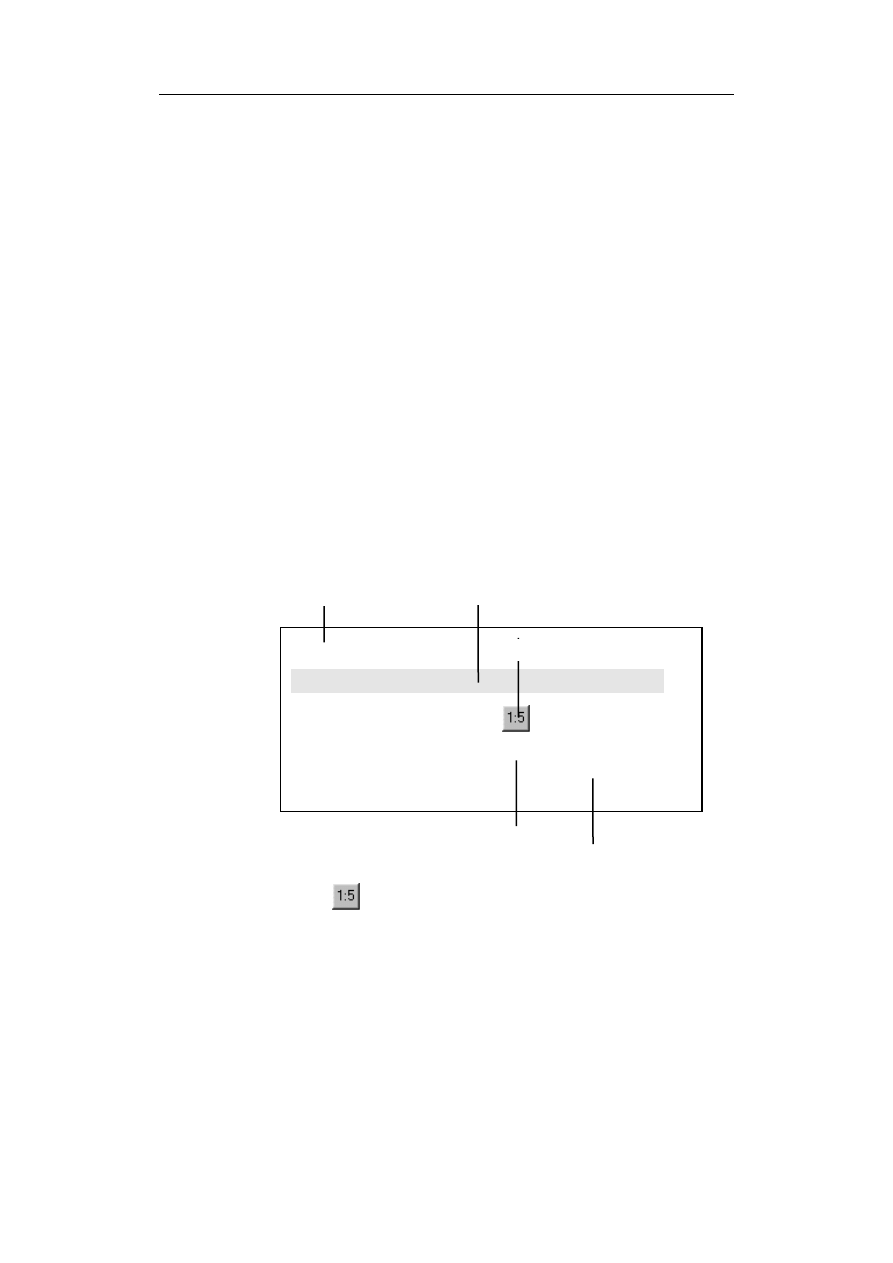

programu. Przyjęto, że każde polecenie wchodzące w skład systemu BeSt-
CAD zostanie opisane w następujący sposób:

Ikona

— wszystkie polecenia programu BeStCAD mają ikony,

zgrupowane w paskach narzędziowych.

Skala

Skala

Skala

Skala

Ustala skalę, jednostki rysunkowe i wymiarowe.

Ikona

:

Polecenie

:

SKL

Menu

:

BeStCAD | Skala

nazwa polecenia

skrót polecenia

nazwa polecenia w menu

komentarz do polecenia

ikona

12

BeStCAD 2006

Polecenie (np.

SKL

— pisane w podręczniku pochyloną czcionką) —

oznacza nazwę (skrót) polecenia programu BeStCAD, którą użytkownik
wpisuje z klawiatury.

Nazwa polecenia (np.

Skala

) — pojawia się w menu górnym, a także w

etykietach pod ikonami.

WYM (DIM) — oznacza polecenie programu AutoCAD w wersji pol-
skiej (angielskiej).

W podręczniku będą przedstawiane również informacje, które pokazują
się w wierszu poleceń AutoCAD-a — wyróżniono je odrębną czcionką
(

courier

), np.

Wybierz pręt [Nowy/zListy/zRysunku/Koniec]<Nowy>

N

Ponadto użyto specjalnego formatowania uzupełniającego materiał tek-
stowy.

Uwagi zawierają szczególnie interesujące lub ważniejsze zagadnienia,
które mogą pomóc w zrozumieniu idei i technik związanych z progra-
mem BeStCAD.

Wskazówki to krótkie informacje, które pomogą użytkownikowi w rze-
czywistych sytuacjach. Wskazówki często zawierają opis skrótów lub in-
formacje umożliwiające szybsze lub łatwiejsze wykonanie zadania.

Ostrzeżenia zawierają informacje o potencjalnych niebezpie

czeństwach

lub błędach. Gdy napotkasz ostrzeżenie, uważnie je przeczytaj.
