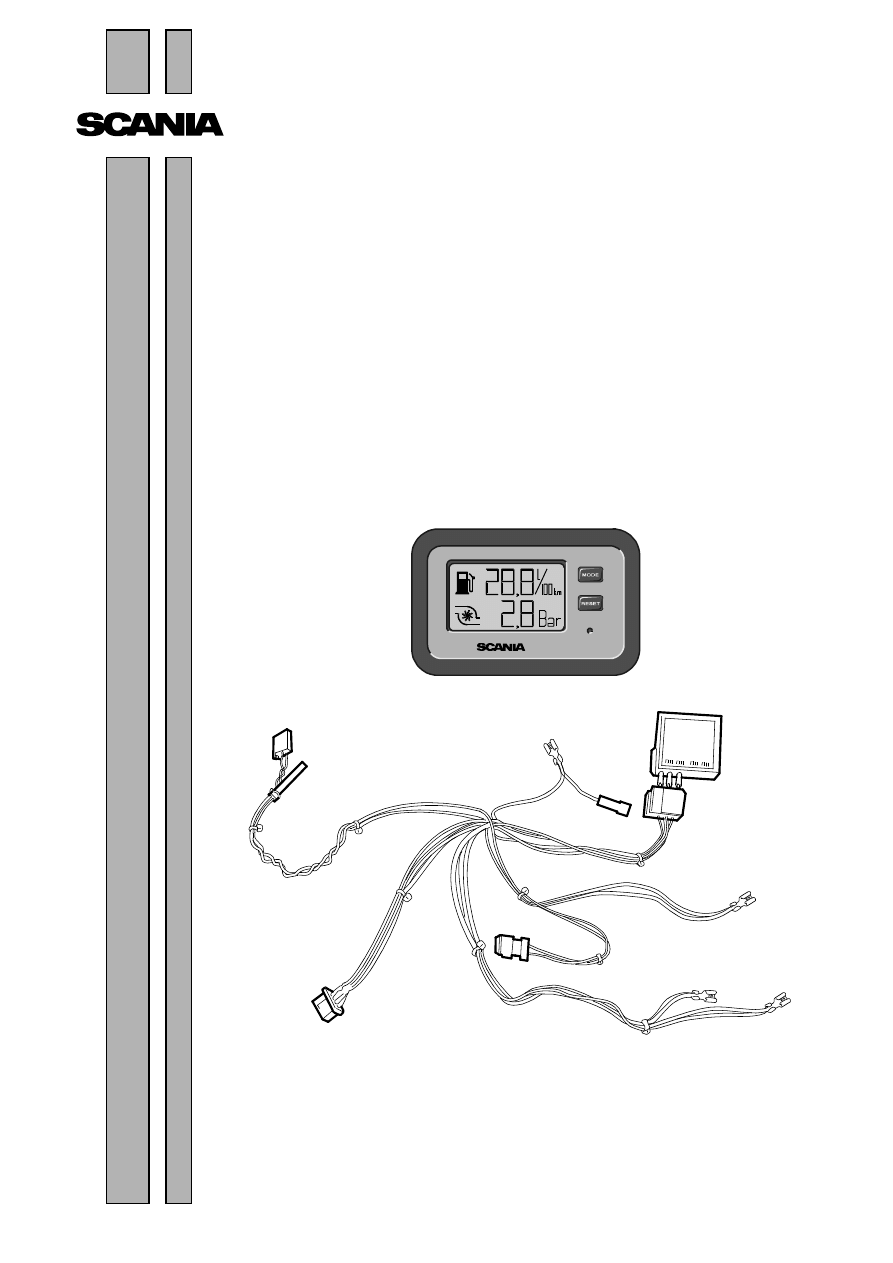

Interfejs FMS z komputerem

pokładowym

Opis czynności

11

8 7

9

8

background image

2

©

Scania CV AB 2001, Sweden

19:03-12

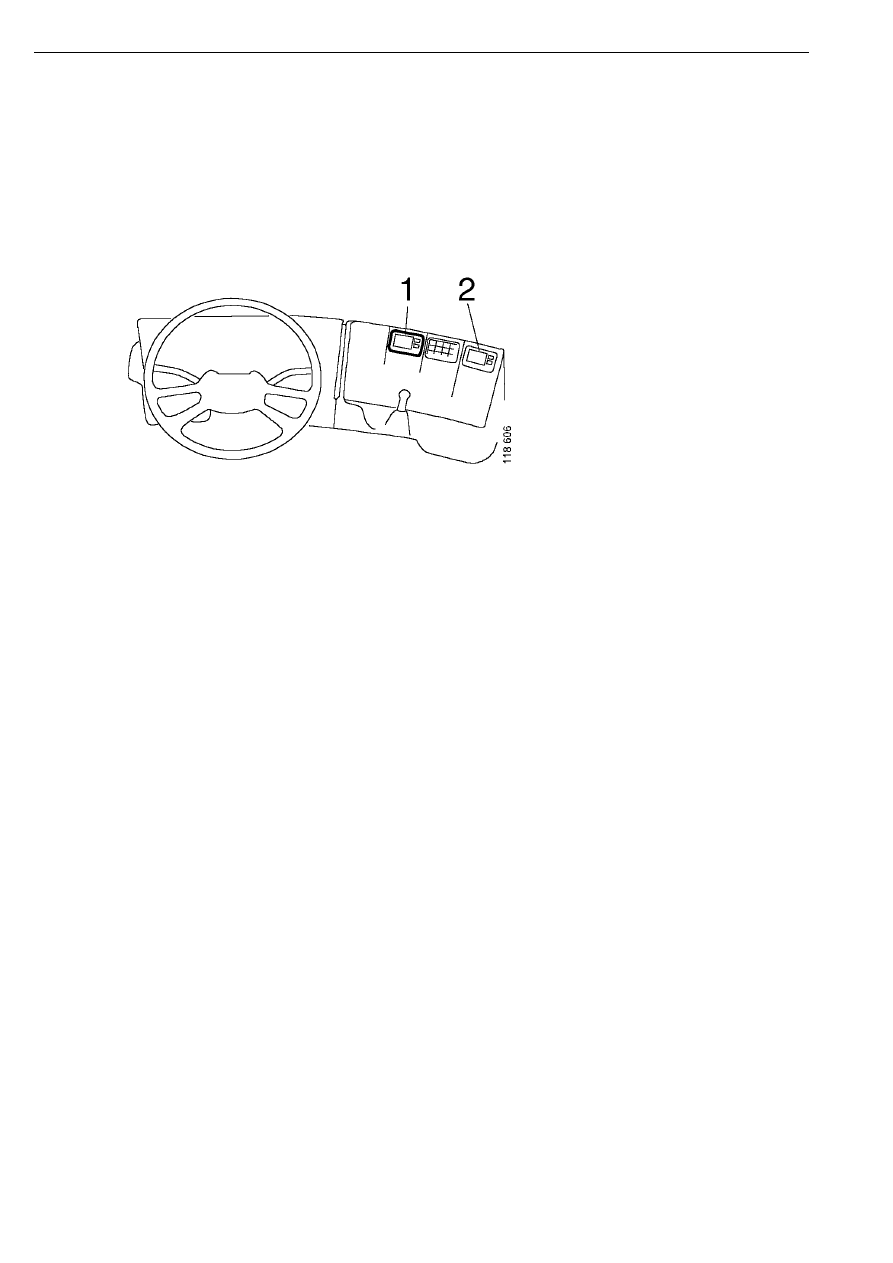

Położenie komputera pokładowego

1

Zwyczajne położenie komputera
pokładowego E22, panel D

2

Alternatywne położenie komputera
pokładowego E22, panel F

Komputer pokładowy jest zazwyczaj
umieszczony w panelu D (nr.1 na rysunku
powyżej). Panel diagnostyczny, który jest
zazwyczaj umieszczony w panelu D, został
przemieszczony do panelu F (nr.2 na
rysunku powyżej). Możliwe jest jednak
umieszczenie komputera pokładowego w
panelu F.

Opis czynności

background image

19:03-12

©

Scania CV AB 2001, Sweden

3

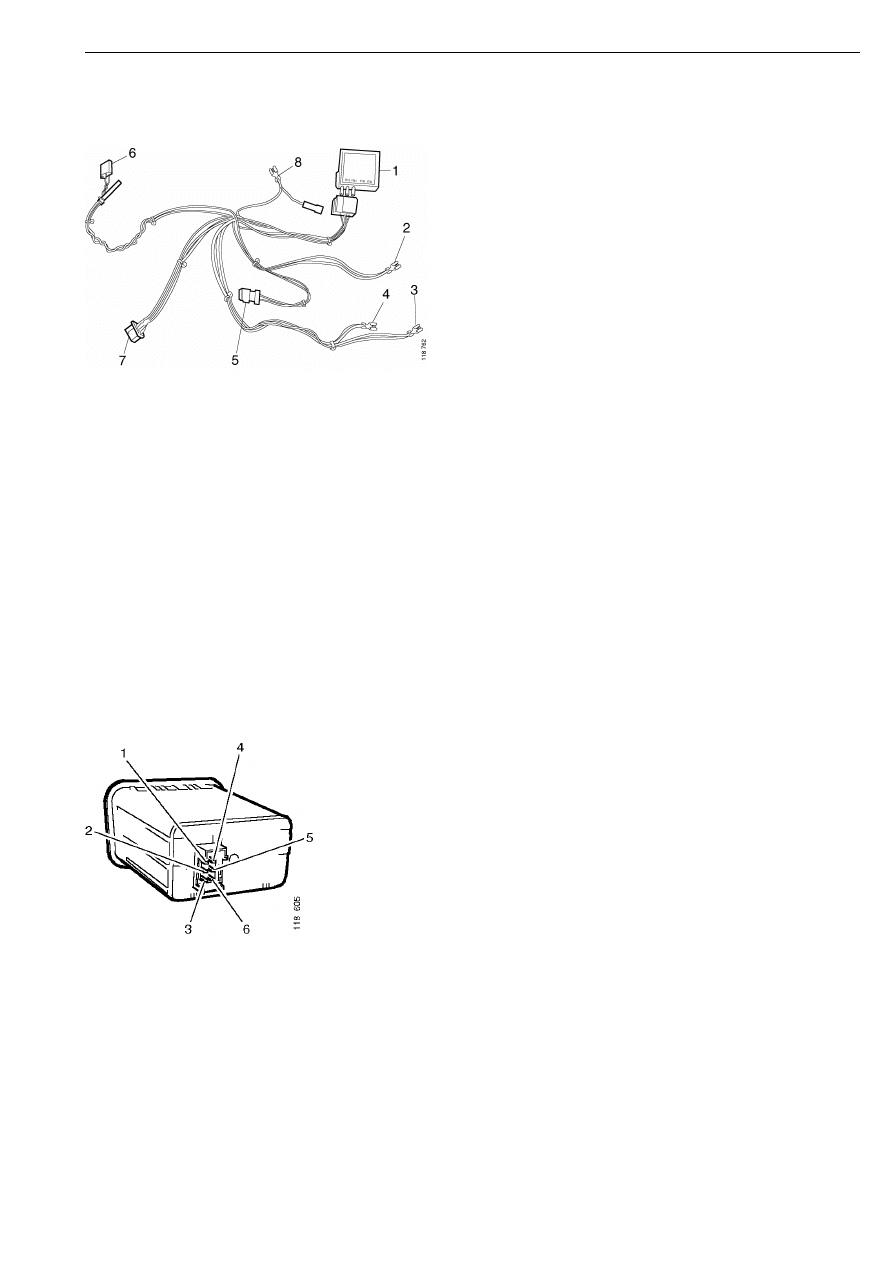

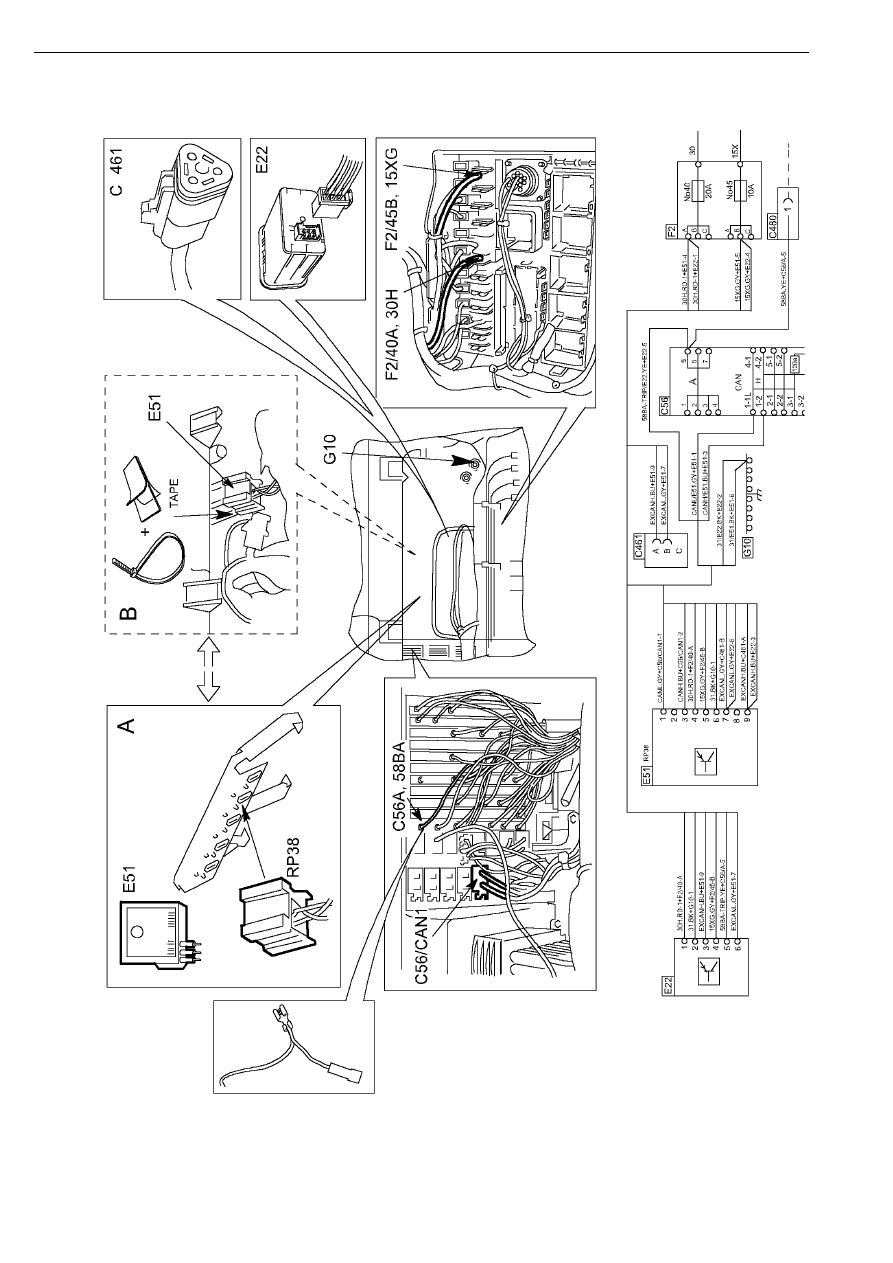

Przewody FMS

1

Jednostka sterująca FMS, E51

2

Połączenie do masy, G10

3

Zasilanie 15.

4

Zasilanie 30.

5

Szyna CAN dla zewnętrznego FMS,
C461, sygnał wyjściowy

6

Połączenie do szyny CAN pojazdu,
sygnał wejściowy

7

Połączenie z komputerem pokładowym,
E22

8

Połączenie z oświetleniem przyrządów.,
58BA

Połączenia komputera pokładowego

1

Zasilanie 30.

2

Połączenie do masy, G10

3

Połączenie do szyny CAN pojazdu,
sygnał wysoki

4

Zasilanie 15.

5

Połączenie z oświetleniem wyświetlacza.,
58BA

6

Połączenie do szyny CAN pojazdu,
sygnał niski
