DEMONTAŻ-MONTAŻ : KONSOLA ŚRODKOWA (AUTOMATYCZNA SKRZYNIA BIEGÓW)

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

.

1. Przyrządy

Przyrząd

Oznaczenie Oznaczenie

Rysunek : E5AG02MT

[1350-ZZ] Narzędzia do zdejmowania wykładziny

2. Demontaż

Odłączyć akumulator

.

Przesunąć przednie fotele maksymalnie do tyłu.

Rysunek : C5FG14ND

UWAGA : Operacje symetryczne.

508 - C5FG017SP0 - Demontaż-montaż : Konsola środkowa (Automa...

http://127.0.0.1:6090/affiche.do?ref=C5FG017SP0&refaff=C5FG017...

1 z 14

2016-08-13 23:50

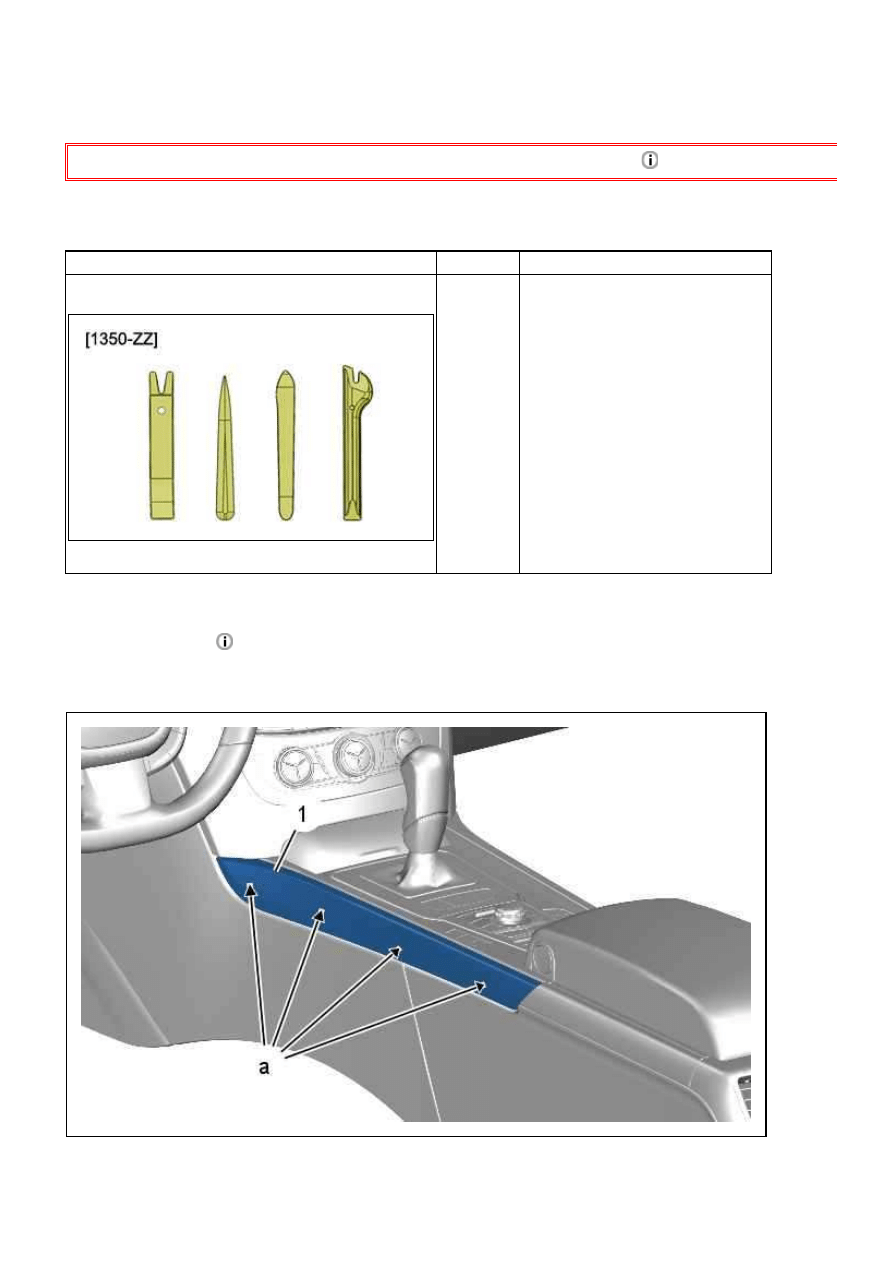

Wypiąć maskownicę (1) (W "a") ; Przy pomocy przyrządu [1350-ZZ].
Zdemontować nakładkę ozdobną (1).

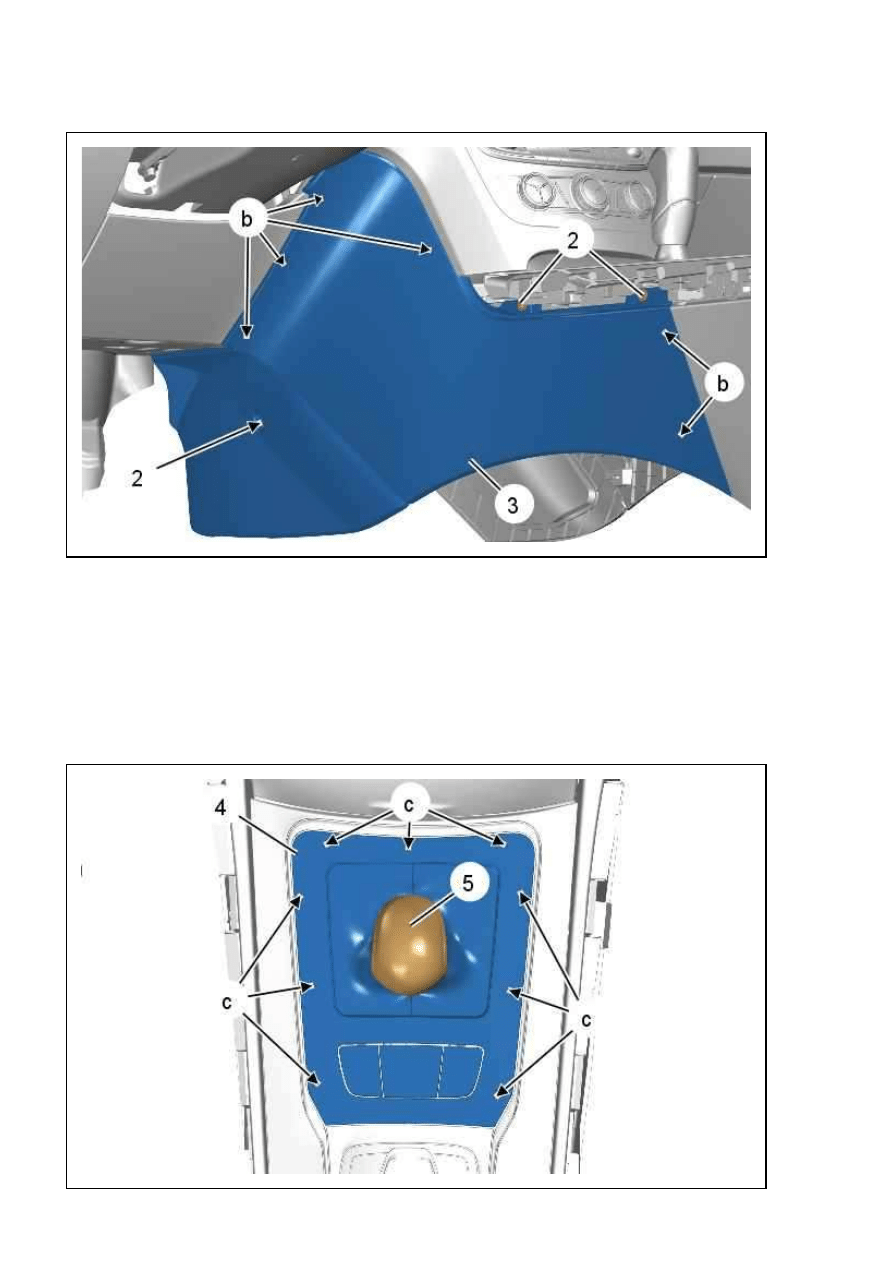

Rysunek : C5FG14QD

UWAGA : Operacje symetryczne.

Zdemontować śruby (2).
Wypiąć nakładkę (3) (W "b") ; Przy pomocy przyrządu [1350-ZZ].
Zdemontować nakładkę (3).

2.1. Sterowanie automatyczne (Wersja nie hybrydowa)

508 - C5FG017SP0 - Demontaż-montaż : Konsola środkowa (Automa...

http://127.0.0.1:6090/affiche.do?ref=C5FG017SP0&refaff=C5FG017...

2 z 14

2016-08-13 23:50

Rysunek : C5FG14TD

Wypiąć maskownicę (4) (W "c") ; Przy pomocy przyrządu [1350-ZZ].
Zdemontować :

Gałkę dźwigni (5)
Nakładka (4)

Rysunek : C5FG14WD

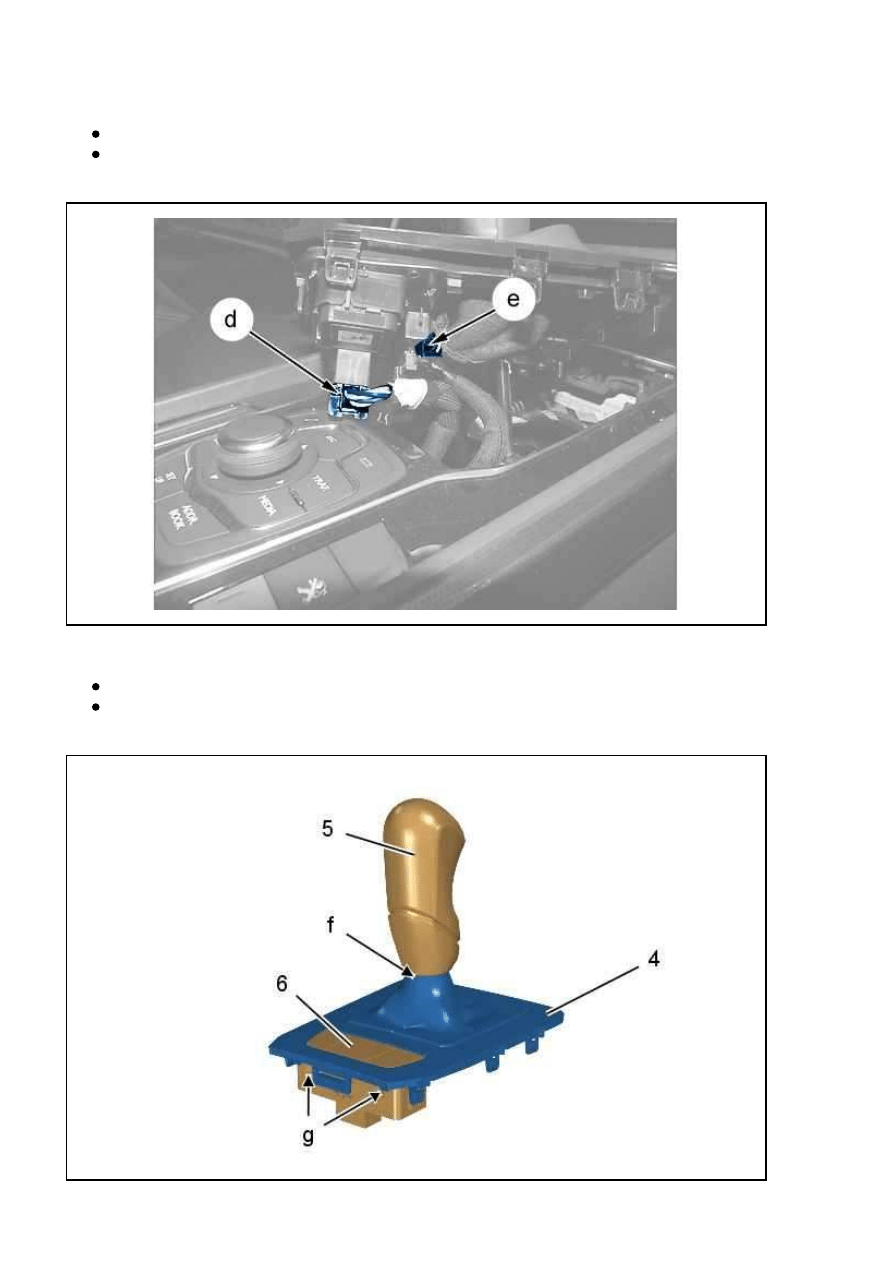

Odłączyć i odsunąć :

Złącze (W "d")
Złącze (W "e") (W zależności od wyposażenia)

Rysunek : C5FG14ZD

508 - C5FG017SP0 - Demontaż-montaż : Konsola środkowa (Automa...

http://127.0.0.1:6090/affiche.do?ref=C5FG017SP0&refaff=C5FG017...

3 z 14

2016-08-13 23:50

Zwolnić zatrzaski ; Przy pomocy przyrządu [1350-ZZ] :

Gałkę dźwigni (5) (W "f")
Wyłączniki (6) (W "g")

Zdemontować :

Gałkę dźwigni (5)
Wyłączniki (6)
Nakładka (4)

2.2. Sterowanie automatyczne (Wersja hybrydowa)

Rysunek : C5FG1NVD

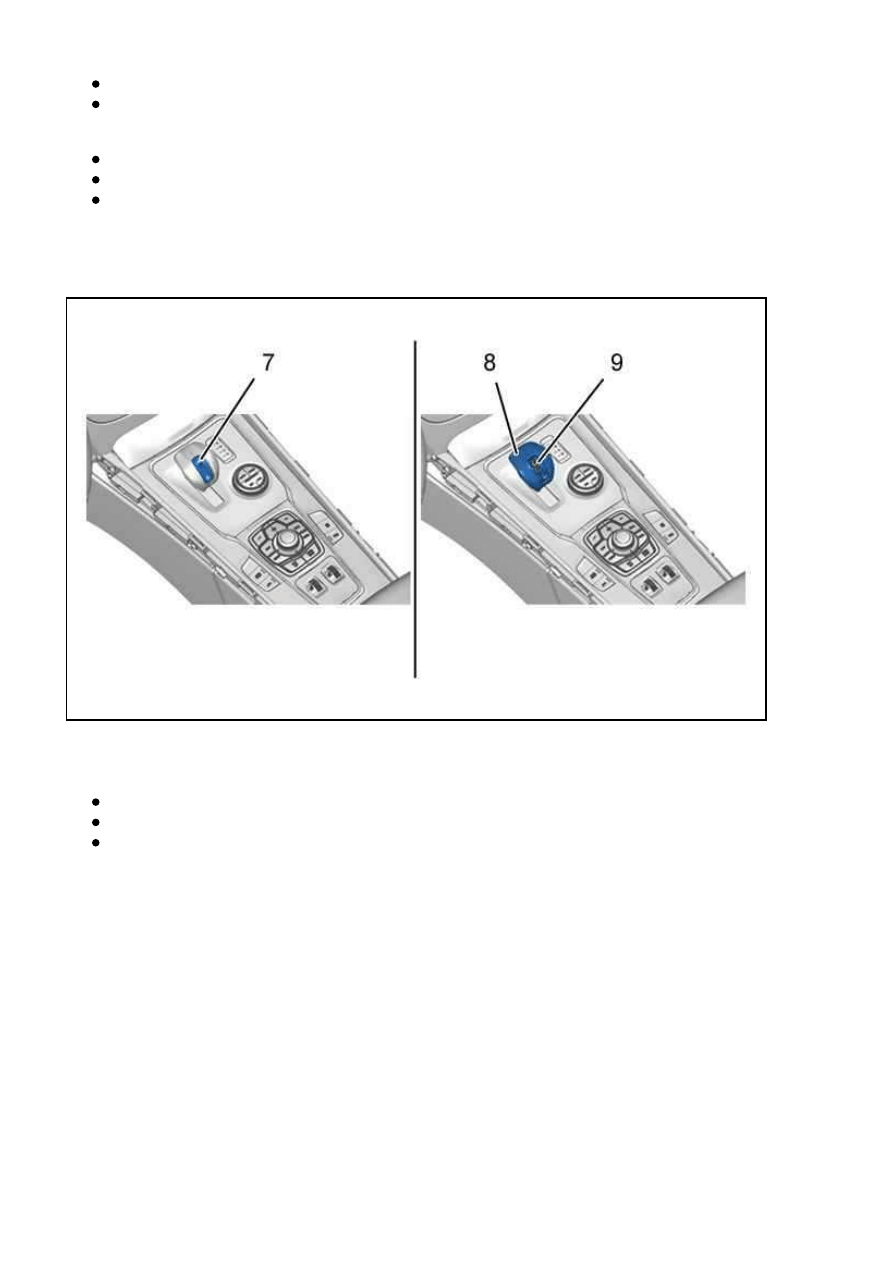

Wypiąć zatyczkę (7) ; Przy pomocy przyrządu [1350-ZZ].
Zdemontować :

Zatyczkę (7)
Śruba (9)
Gałkę dźwigni (8)

508 - C5FG017SP0 - Demontaż-montaż : Konsola środkowa (Automa...

http://127.0.0.1:6090/affiche.do?ref=C5FG017SP0&refaff=C5FG017...

4 z 14

2016-08-13 23:50

Rysunek : C5FG1NWD

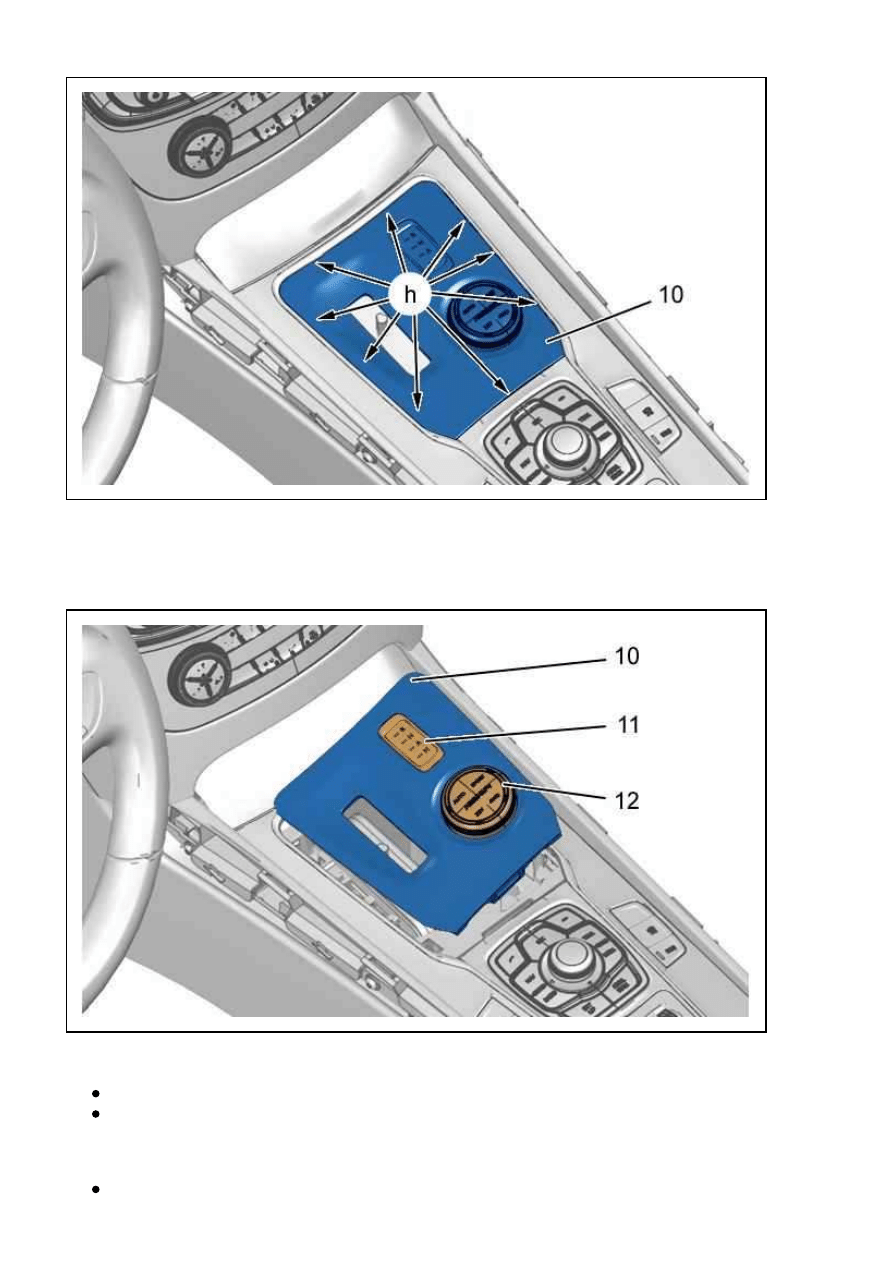

Wypiąć maskownicę (10) (w "h") ; Przy pomocy przyrządu [1350-ZZ].
Uwolnić maskownicę/nakładkę (10).

Rysunek : C5FG1NXD

Rozłączyć :

Złącze wskaźnika położenia dźwigni zmiany biegów (11)
Złącze sterowania hybrydy (12)

Uwolnić maskownicę/nakładkę (10).
Wypiąć i zdemontować ; Przy pomocy przyrządu [1350-ZZ] :

Wskaźnik położenia dźwigni zmiany biegów (11)

508 - C5FG017SP0 - Demontaż-montaż : Konsola środkowa (Automa...

http://127.0.0.1:6090/affiche.do?ref=C5FG017SP0&refaff=C5FG017...

5 z 14

2016-08-13 23:50

Sterowanie hybrydy (12)

Zdemontować nakładkę ozdobną (10).

2.3. Demontaż (ciąg dalszy)

Rysunek : C5FG1NYD

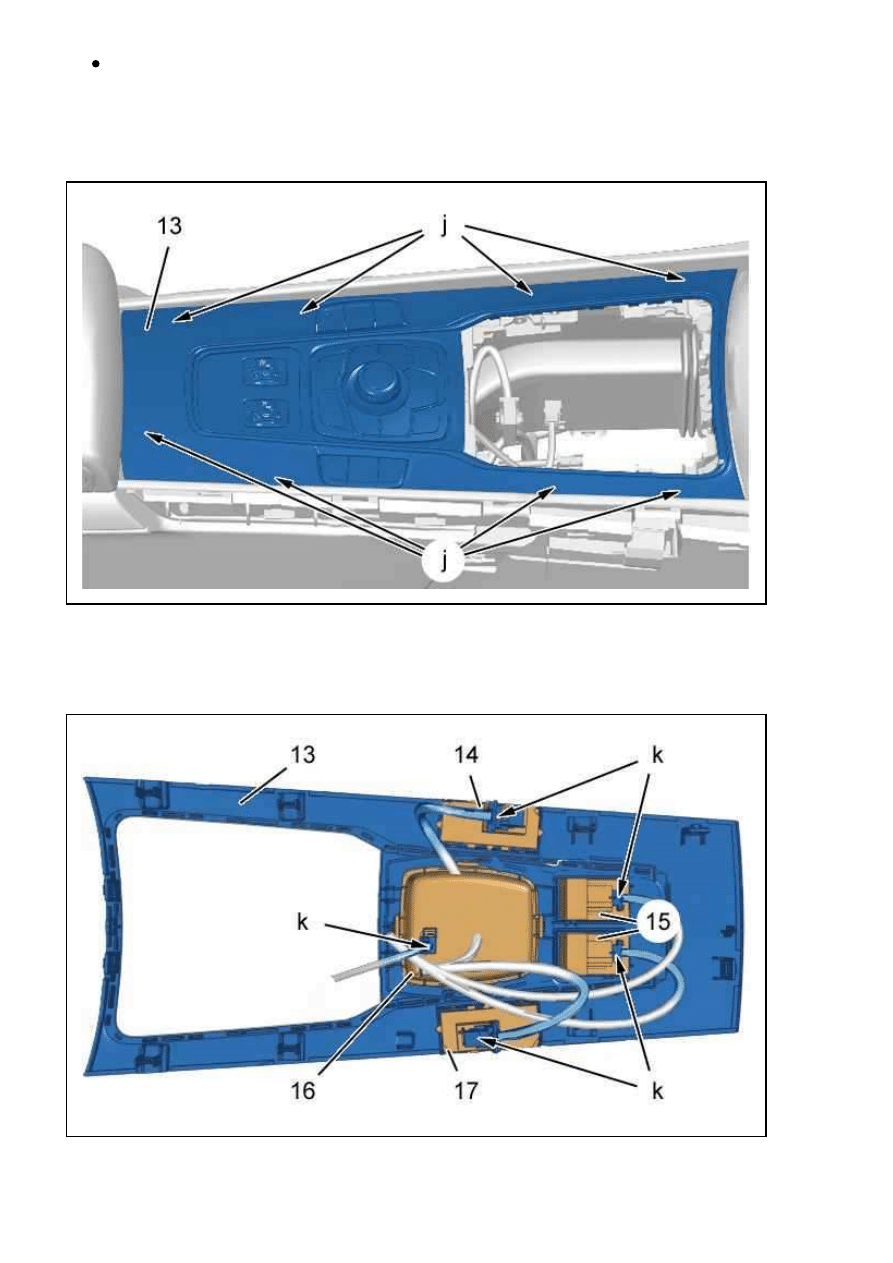

Wypiąć maskownicę (13) (w "j") ; Przy pomocy przyrządu [1350-ZZ].
Uwolnić maskownicę/nakładkę (13).

Rysunek : C5FG1O0D

Odłączyć złącza (w "k").

508 - C5FG017SP0 - Demontaż-montaż : Konsola środkowa (Automa...

http://127.0.0.1:6090/affiche.do?ref=C5FG017SP0&refaff=C5FG017...

6 z 14

2016-08-13 23:50

Zdemontować :

Panel sterowania nawigacji (16)
Sterowania mat grzejnych (15)
Wyłączniki (14), (17)

Rysunek : C5FG1O1D

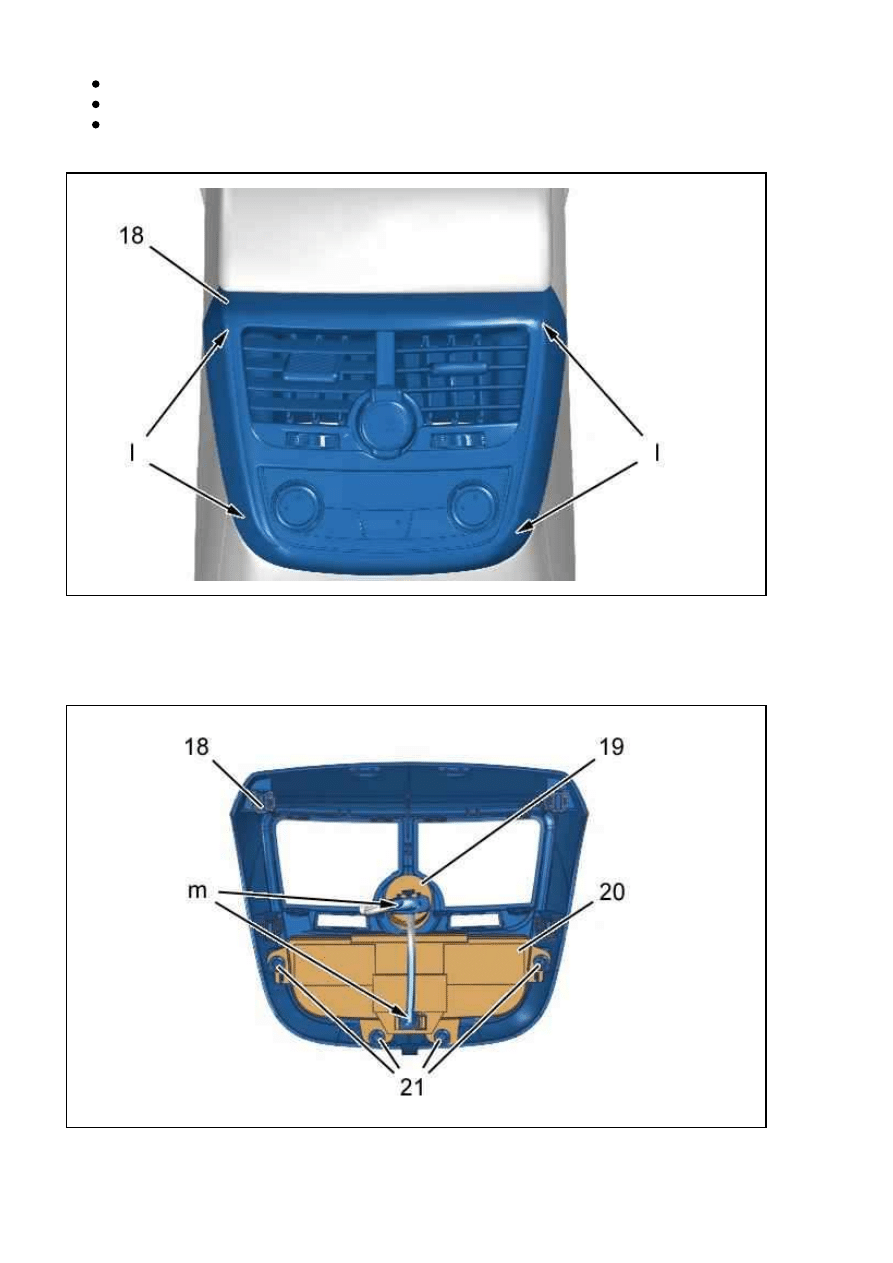

Wypiąć nakładkę (18) (w "l") ; Przy pomocy przyrządu [1350-ZZ].
Uwolnić nakładkę (18).

Rysunek : C5FG1O2D

Odłączyć złącza (w "m").
Zdemontować :

508 - C5FG017SP0 - Demontaż-montaż : Konsola środkowa (Automa...

http://127.0.0.1:6090/affiche.do?ref=C5FG017SP0&refaff=C5FG017...

7 z 14

2016-08-13 23:50

Śruby (21)
Sterowanie klimatyzacji dodatkowej (20)
Gniazdko 12V V (19)
Okładzinę (18)

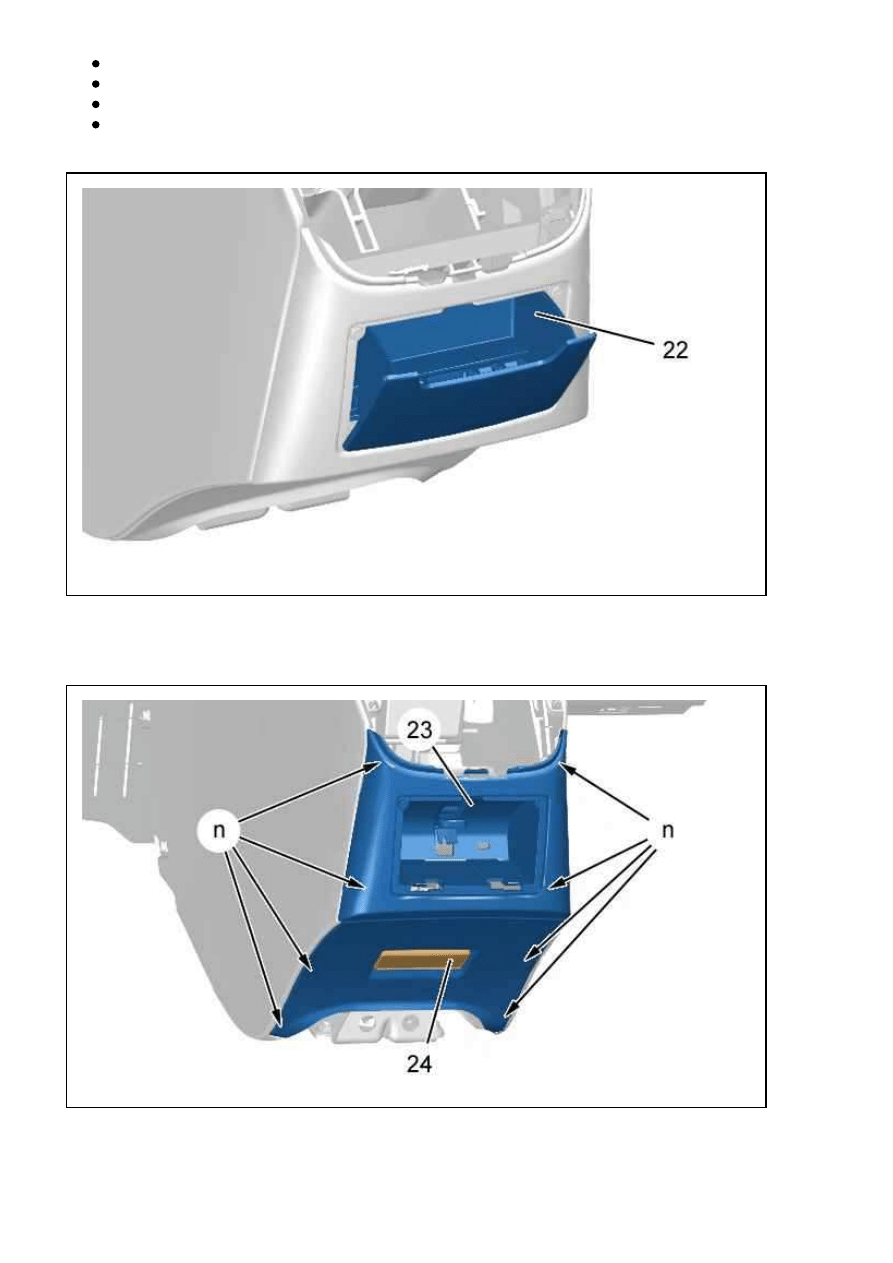

Rysunek : C5FG1O3D

Zdemontować schowki (22).

Rysunek : C5FG1O4D

Wypiąć nakładkę (23) (w "n") ; Przy pomocy przyrządu [1350-ZZ].
Uwolnić nakładkę (23).
Odłączyć złącze od lampki (24).

508 - C5FG017SP0 - Demontaż-montaż : Konsola środkowa (Automa...

http://127.0.0.1:6090/affiche.do?ref=C5FG017SP0&refaff=C5FG017...

8 z 14

2016-08-13 23:50

Zdemontować :

Okładzinę (23)
Lampkę (24)

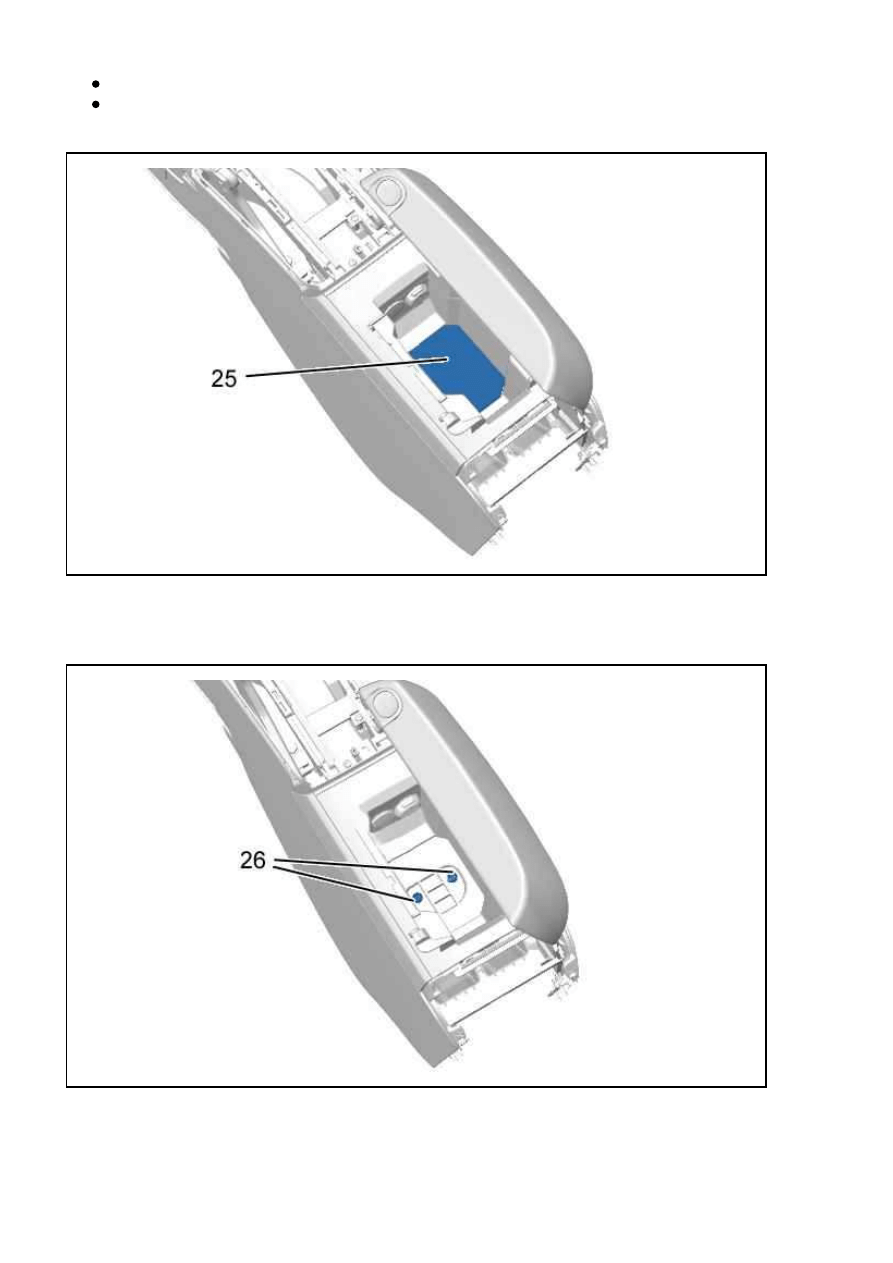

Rysunek : C5FG1O5D

Wyciągnąć spód schowka (25) i zdemontować.

Rysunek : C5FG1O6D

Zdemontować śruby (26).

508 - C5FG017SP0 - Demontaż-montaż : Konsola środkowa (Automa...

http://127.0.0.1:6090/affiche.do?ref=C5FG017SP0&refaff=C5FG017...

9 z 14

2016-08-13 23:50

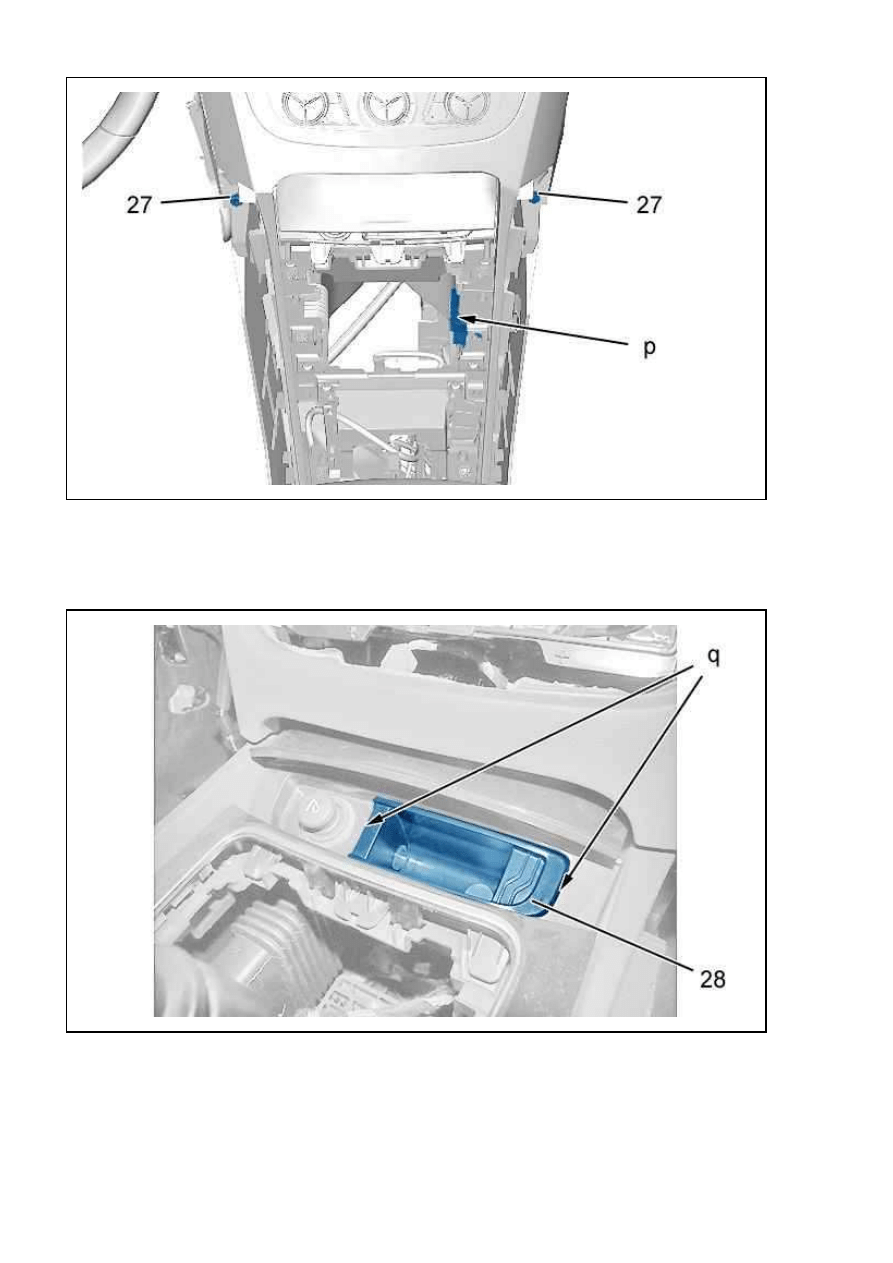

Rysunek : C5FG1O7D

Zdemontować śruby (27).
Odłączyć złącze (w "p").

Rysunek : C5FG1O8D

Odczepić popielniczkę (28) (w "q") ; Przy pomocy przyrządu [1350-ZZ].
Zdemontować popielniczkę (28).

508 - C5FG017SP0 - Demontaż-montaż : Konsola środkowa (Automa...

http://127.0.0.1:6090/affiche.do?ref=C5FG017SP0&refaff=C5FG017...

10 z 14

2016-08-13 23:50

Rysunek : C5FG1O9D

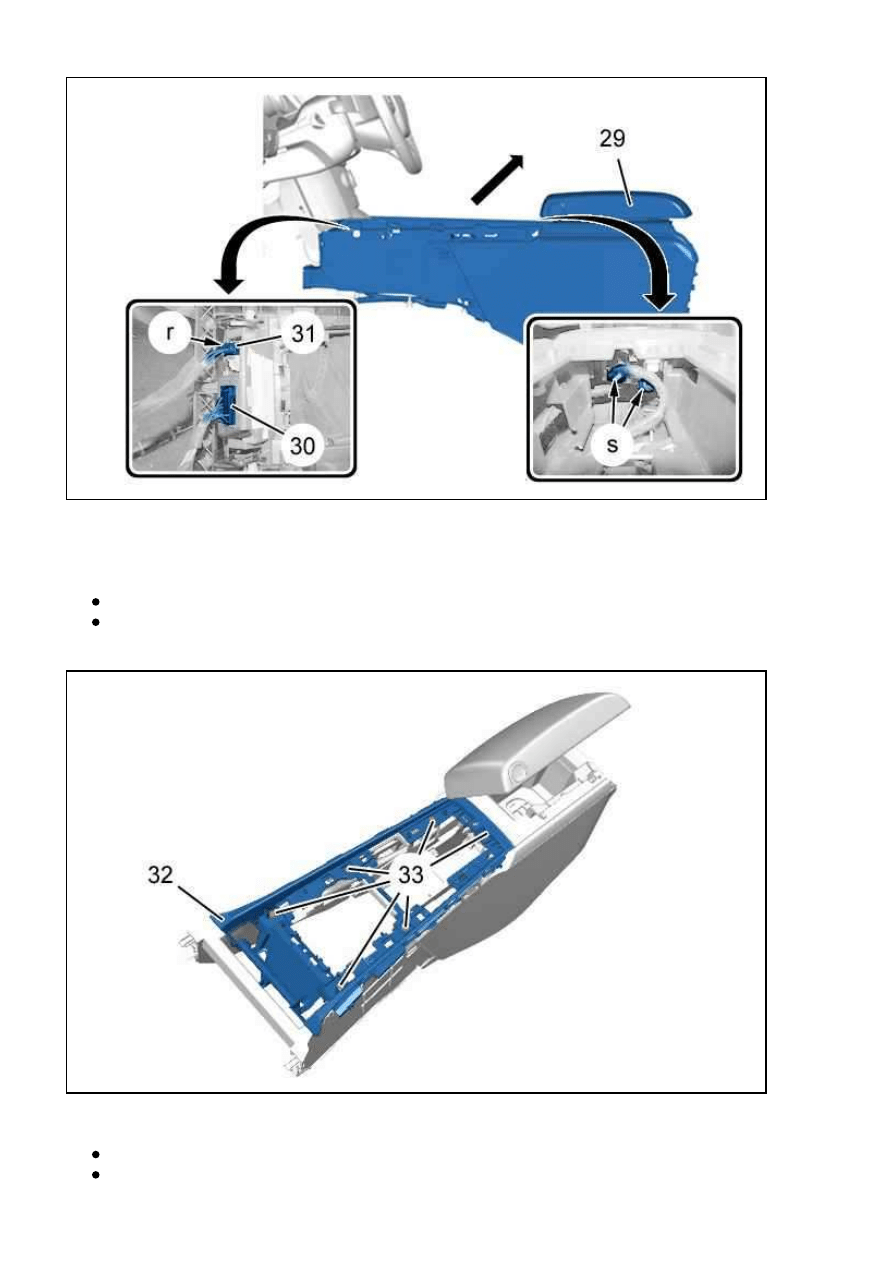

Wyciągnąć konsolę środkową (29) (Zgodnie ze strzałką ).
Odłączyć złącza (W miejscach "r" i "s").
Zdemontować :

Gniazdo diagnostyczne (30)
Zapalniczka (31)

Rysunek : C5FG1OAD

Zdemontować :

Śruby (33)
Nakładka (32)

508 - C5FG017SP0 - Demontaż-montaż : Konsola środkowa (Automa...

http://127.0.0.1:6090/affiche.do?ref=C5FG017SP0&refaff=C5FG017...

11 z 14

2016-08-13 23:50

Rysunek : C5FG1OBD

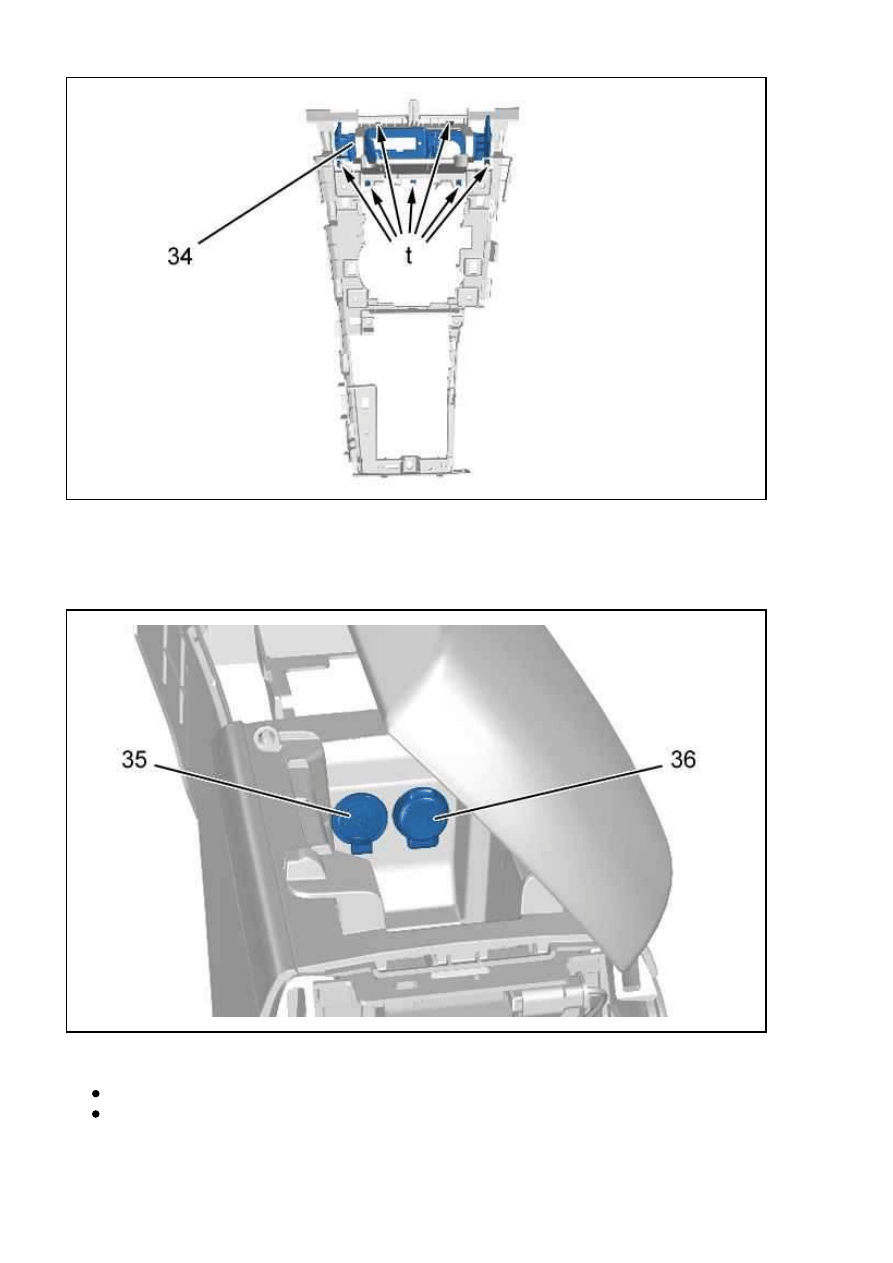

Wypiąć maskownicę (34) (w "t") ; Przy pomocy przyrządu [1350-ZZ].
Zdemontować nakładkę ozdobną (34).

Rysunek : C5FG1OCD

Zdemontować :

Gniazdko 12 V (36)
Gniazdo USB BOX (35)

508 - C5FG017SP0 - Demontaż-montaż : Konsola środkowa (Automa...

http://127.0.0.1:6090/affiche.do?ref=C5FG017SP0&refaff=C5FG017...

12 z 14

2016-08-13 23:50

Rysunek : C5FG1ODD

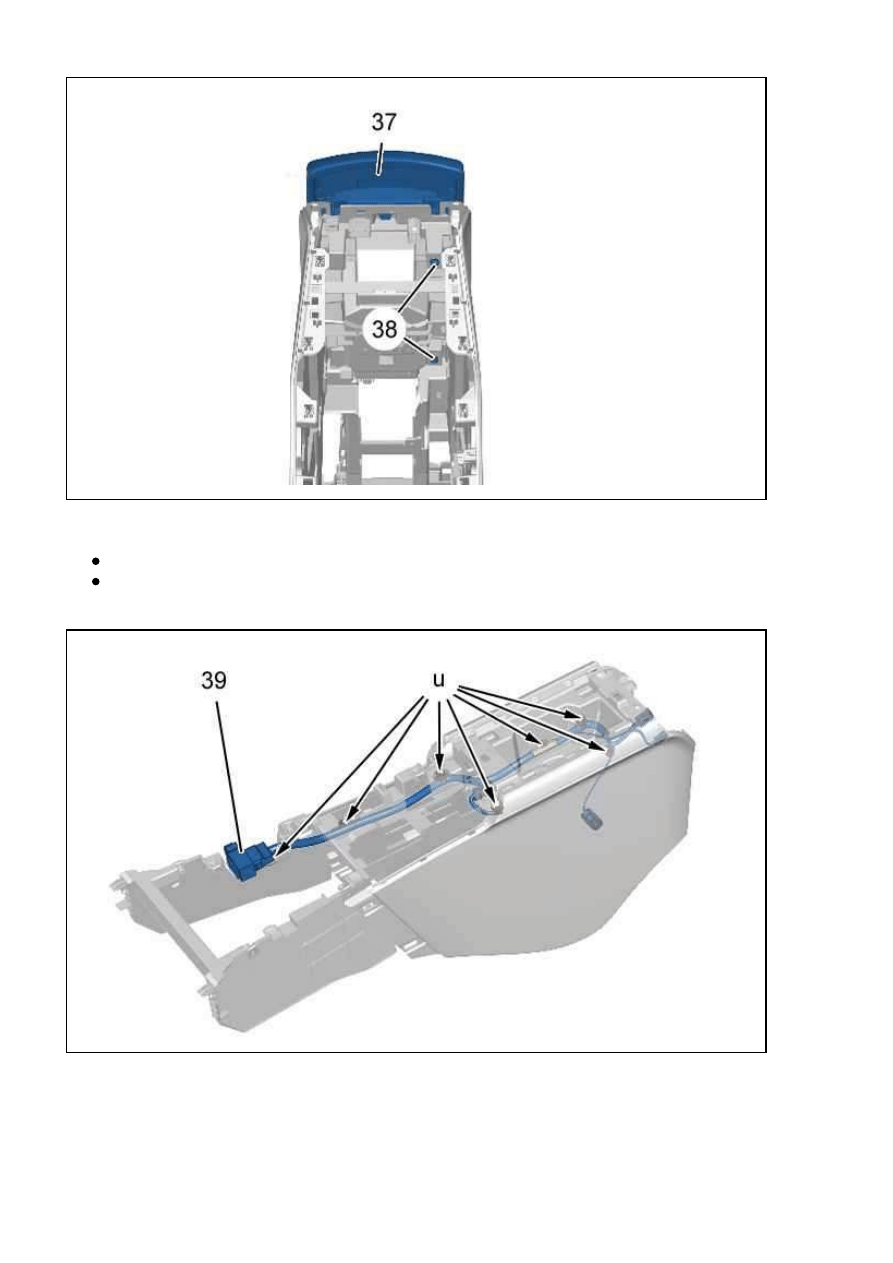

Zdemontować :

Śruby (38)
Środkowy podłokietnik (37)

Rysunek : C5FG1OFD

UWAGA : Zaznaczyć przebieg wiązki przewodów elektrycznych .

Odczepić wiązkę elektryczną (39) (w "u") ; Przy pomocy przyrządu [1350-ZZ].
Zdemontować wiązkę elektryczną (39).

508 - C5FG017SP0 - Demontaż-montaż : Konsola środkowa (Automa...

http://127.0.0.1:6090/affiche.do?ref=C5FG017SP0&refaff=C5FG017...

13 z 14

2016-08-13 23:50

3. Montaż

UWAGA : Podczas ponownego montażu ; Zabezpieczyć konsolę środkową na poziomie zaczepów przednich pasów
bezpieczeństwa.

Postępować w odwrotnej kolejności jak podczas demontażu.
Podłączyć akumulator.
Sprawdzić działanie poszczególnych elementów wyposażenia.
