508 B1BG0192P0 Demontaż Montaż System aktywnego tłumika drgań

background image

DEMONTAŻ - MONTAŻ : SYSTEM AKTYWNEGO TŁUMIKA DRGAŃ

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

.

1. Narzędzia

Narzędzie : Narzędzie diagnostyczne.

przyrząd

Oznaczenie Oznaczenie

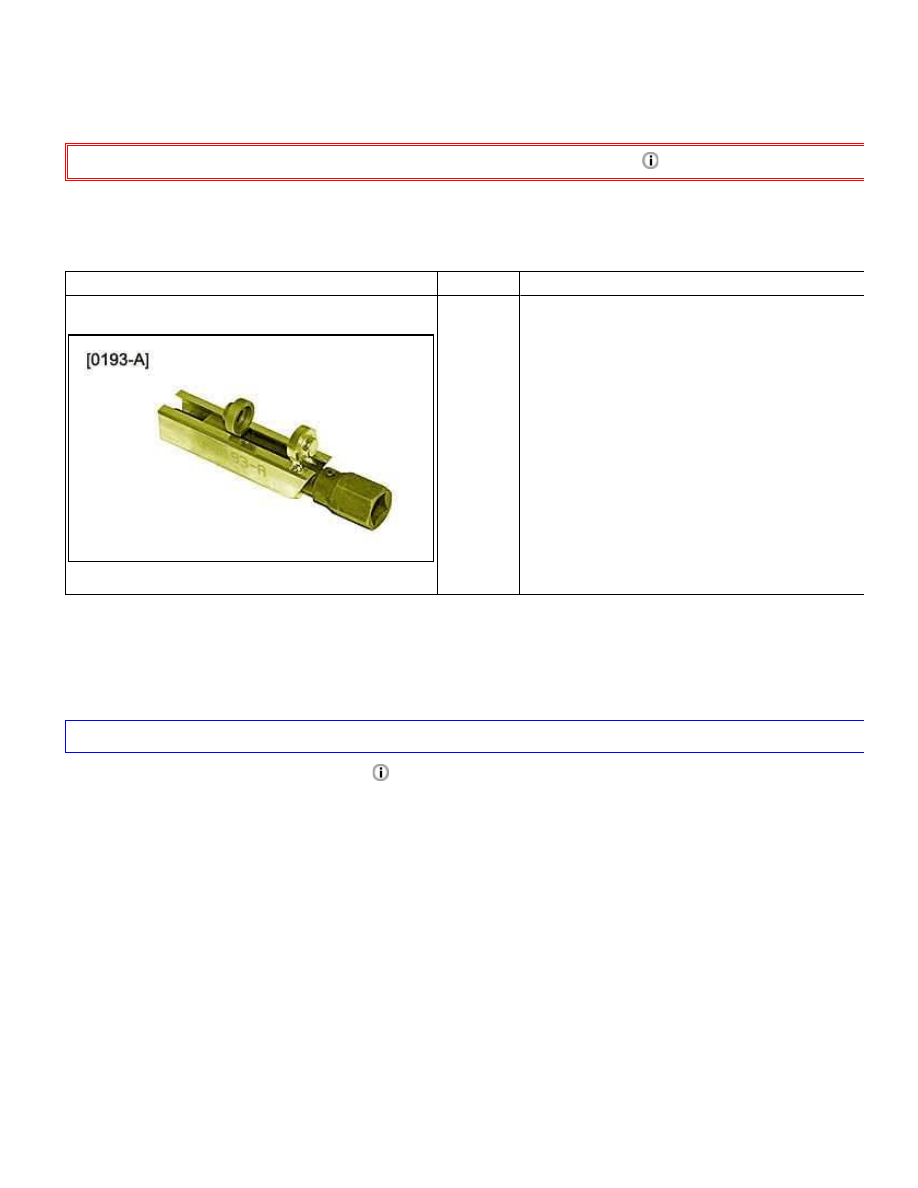

Rysunek : E5AB07KT

[0193-A]

Przyrząd do demontażu opasek układu wydechowego

2. Czujnik aktywnego tłumika drgań

2.1. Demontaż

Odłączyć akumulator.

UWAGA : Uważać, aby nie zarysować środkowej konsoli.

Zdemontować częściowo :

Konsola środkowa

.

508 - B1BG0192P0 - Demontaż - Montaż : System aktywnego tłumika drgań http://127.0.0.1:6090/affiche.do?ref=B1BG0192P0&refaff=B1BG0192...

1 z 8

2016-11-12 21:13

background image

Rysunek : B1BG2MOD

Unieść i unieruchomić srodkowa konsolę (1).

UWAGA : Nie manipulować częściami trzymając za przewody. Nie narażać części na działanie płynów. Nie upuszczać
części. Nie ciągnąć, nie naciskać, nie obracać, nie odkształcać elementu gumowego.

UWAGA : Czujnik (3) aktywnego tłumika drgań i jego obsada są nierozdzielne, nie demontować czujnika (3) aktywnego
tłumika drgań z obsady.

Odłączyć złącze czujnika aktywnego tłumika drgań (3) (w "a").
Zdemontować :

Nakrętki (2)
Czujnik aktywnego tłumika drgań (3) i jego wspornik

2.2. Montaż

UWAGA : Sprawdzić obecność rozpórek (4). Jeżeli brak, zaopatrzyć się w rozpórki (4) w dziale części zamiennych.

Zamontować :

Czujnik aktywnego tłumika drgań (3) i jego wspornik
Nakrętki (2)

Dokręcić nakrętki (2) momentem 2 daNm.
Podłączyć złącze (w "a") czujnika aktywnego tłumika drgań (3).
Zamontować konsolę środkową (1).

2.3. Operacje do wykonania po wymianie czujnika aktywnego tłumika drgań

UWAGA : Wykonywać systematycznie poniższe operacje po wymianie albo zamianie czujnika aktywnego tłumika drgań (3).

508 - B1BG0192P0 - Demontaż - Montaż : System aktywnego tłumika drgań http://127.0.0.1:6090/affiche.do?ref=B1BG0192P0&refaff=B1BG0192...

2 z 8

2016-11-12 21:13

background image

UWAGA : Wykonać operacje, przewidziane po ponownym podłączeniu akumulatora.

Podłączyć akumulator.
Wykonać : Uczenie kalkulatora aktywnego tłumika drgań ; Za pomocą diagnoskopu.

3. Kalkulator aktywnego tłumika drgań

3.1. Demontaż

Odłączyć akumulator.

Rysunek : B1BG2MPD

Zdemontować stylizowaną osłonę silnika (5).
Odłączyć złącze  (w "b").
Zdemontować :

Nakrętki (6) kalkulatora aktywnego tłumika drgań (7)
Kalkulator (7) aktywnego tłumika drgań

3.2. Montaż

Zamontować :

Kalkulator (7) aktywnego tłumika drgań
Nakrętki (6) kalkulatora aktywnego tłumika drgań (7)

Dokręcić nakrętki (6) momentem 0,8 daNm.
Podłączyć złącze  (w "b").
Zamontować stylizowaną osłonę silnika (5).

UWAGA : Wykonać operacje, przewidziane po ponownym podłączeniu akumulatora.

Podłączyć akumulator.

3.3. Operacje do wykonania po wymianie kalkulatora aktywnego tłumika drgań

508 - B1BG0192P0 - Demontaż - Montaż : System aktywnego tłumika drgań http://127.0.0.1:6090/affiche.do?ref=B1BG0192P0&refaff=B1BG0192...

3 z 8

2016-11-12 21:13

background image

UWAGA : Wykonywać systematycznie poniższe operacje po wymianie kalkulatora aktywnego tłumika drgań.

Wykonać teletransmisję kalibracji.. W przypadku obecności usterki "teleładowanie", wykonać telekodowanie i uczenie
kalkulatora (7) aktywnego tłumika drgań.

UWAGA : Zamiana kalkulatora (7) aktywnego tłumika drgań pomiędzy dwoma pojazdami skutkuje telekodowaniem i
uczeniem kalkulatora (7) aktywnego tłumika drgań.

W przypadku wymiany kalkulatora (7) aktywnego tłumika drgań, należy przeprowadzić procedurę telekodowania z poziomu
menu "części zamienne" ; Za pomocą diagnoskopu.
Warunki do przestrzegania aby wykonać procedurę :

Być w posiadaniu kalkulatora (7) aktywnego tłumika drgań
Użyć przyrządu diagnostycznego

3.4. Teleładowanie oprogramowania kalkulatora aktywnego tłumika drgań

Aktualizację oprogramowania kalkulatora (7) aktywnego tłumika drgań wykonuje się poprzez teleładowanie.

UWAGA : Operacja ta jest wykonywana przy pomocy przyrządów diagnostycznych.

Wykonać :

Teleładowanie/kalibracja kalkulatora (7) aktywnego tłumika drgań
Telekodowanie kalkulatora (7) aktywnego tłumika drgań
Uczenie kalkulatora (7) aktywnego tłumika drgań

4. Aktywny tłumik drgań

4.1. Demontaż

OBOWIAZKOWE : Silnik nagrzany : Poczekać co najmniej godzinę przed jakąkolwiek naprawą układu wydechowego.

Ustawić pojazd na podnośniku pomostowym.
Odłączyć akumulator.
Zdemontować lewe przednie koło.

508 - B1BG0192P0 - Demontaż - Montaż : System aktywnego tłumika drgań http://127.0.0.1:6090/affiche.do?ref=B1BG0192P0&refaff=B1BG0192...

4 z 8

2016-11-12 21:13

background image

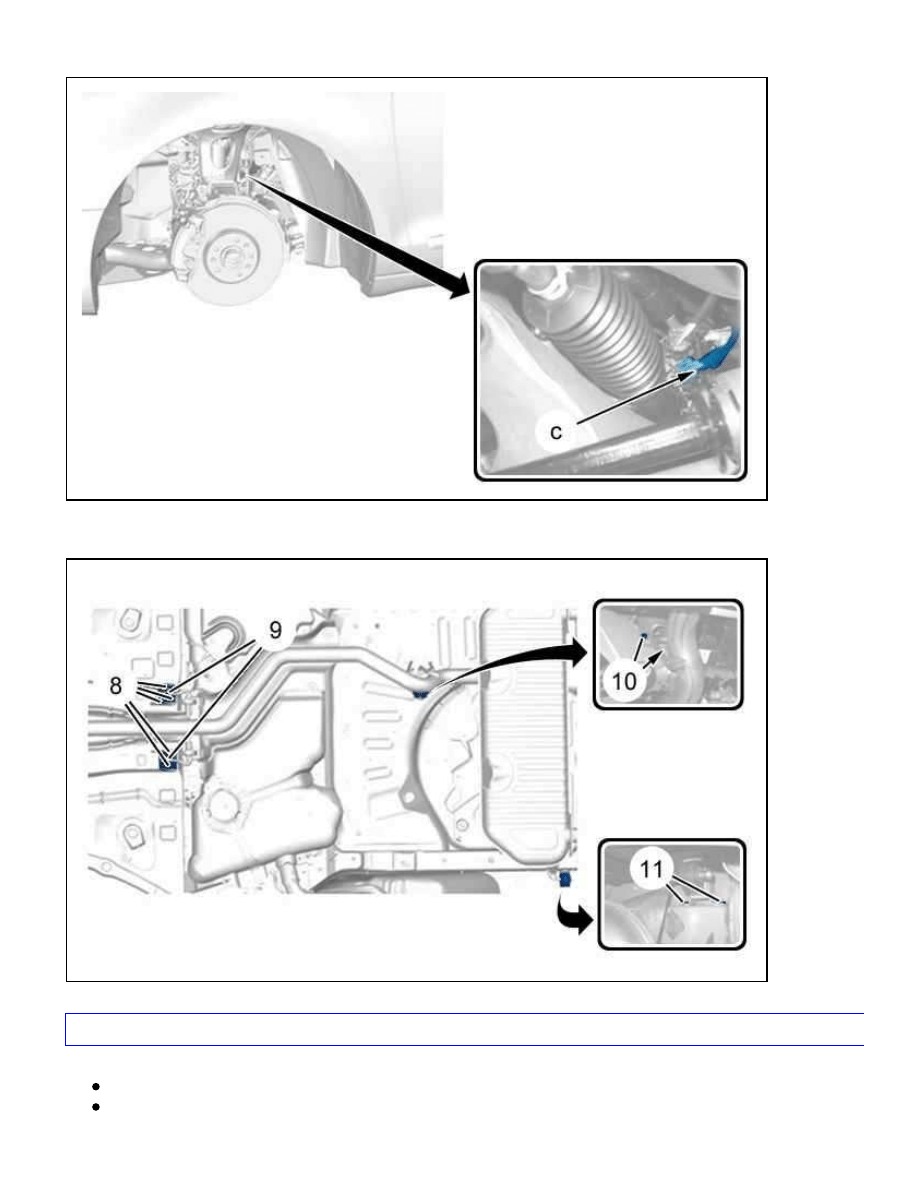

Rysunek : B1BG1ORD

Rysunek : B1BG2MRD

UWAGA : Podtrzymać układ wydechowy ; Przy pomocy podnośnika warsztatowego.

Zdemontować :

Nakrętki (8)
Wsporniki wieszaków (9)

508 - B1BG0192P0 - Demontaż - Montaż : System aktywnego tłumika drgań http://127.0.0.1:6090/affiche.do?ref=B1BG0192P0&refaff=B1BG0192...

5 z 8

2016-11-12 21:13

background image

śruby (10)
śruby (11)

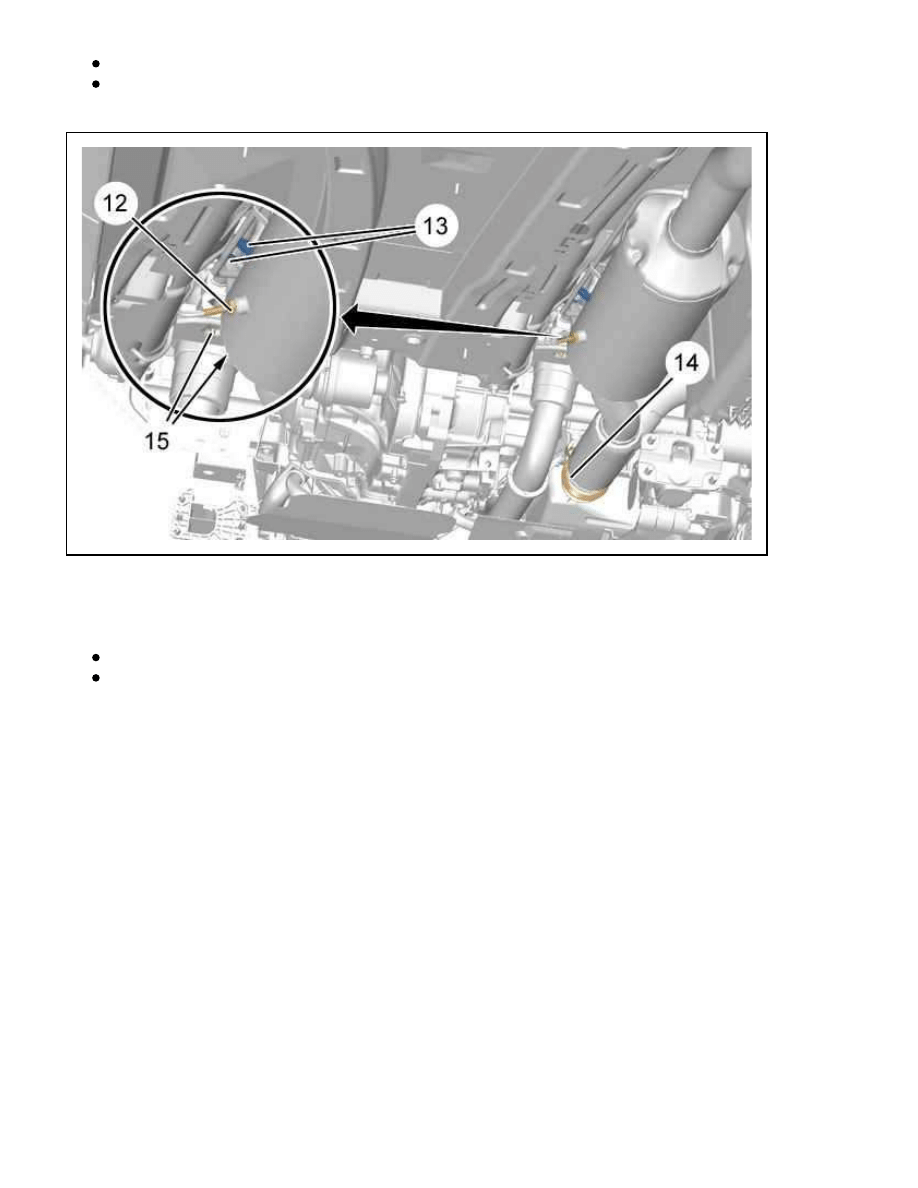

Rysunek : B1BG2MUD

Odkręcić sondę temperatury (12) i odsunąć od strony nadwozia.
Rozłączyć przewody (13).
Zdemontować :

Nakrętki (15)
Opaskę układu wydechowego (14) ; Za pomocą narzędzia [0193-A]

Odłączyć i odsunąć układ wydechowy od katalizatora wstępnego.

508 - B1BG0192P0 - Demontaż - Montaż : System aktywnego tłumika drgań http://127.0.0.1:6090/affiche.do?ref=B1BG0192P0&refaff=B1BG0192...

6 z 8

2016-11-12 21:13

background image

Rysunek : B1BG2MZD

Odczepić wiązkę (w "e") i uwolnić ją z wnęki koła.

UWAGA : Nie manipulować częściami trzymając za przewody. Nie narażać części na działanie płynów. Nie upuszczać
części. Nie ciągnąć, nie naciskać, nie obracać, nie odkształcać elementu gumowego.

UWAGA : Przede wszystkim nie odczepiać wiązki (w "d"), aktywny tłumik drgań dostarczany jest jak część zamienna z
przymocowanym wspornikiem wiązki.

Zdemontować :

Śruba  (w "f")
Wspornik (16)
śruby (18)
Aktywny tłumik drgań (17) i jego wspornik

UWAGA : Nie demontować czarnej osłony plastykowej aktywnego tłumika drgań (17) gdyż grozi to utratą szczelności
urządzenia wykonawczego.

4.2. Montaż

UWAGA : Przestrzegać momentów dokręcania.

Moment dokręcania :

Układ wydechowy

kół (koła)

UWAGA : Podtrzymać układ wydechowy ; Przy pomocy podnośnika warsztatowego.

Zamontować :

Aktywny tłumik drgań (17) i jego wspornik

508 - B1BG0192P0 - Demontaż - Montaż : System aktywnego tłumika drgań http://127.0.0.1:6090/affiche.do?ref=B1BG0192P0&refaff=B1BG0192...

7 z 8

2016-11-12 21:13

background image

śruby (18) ; Dokręcić momentem 4 daNm
Wspornik (16)
Śruba  (w "f ")

Ułożyć i zamocować wiązkę we wnęce koła (w "e").
Podłączyć złącze  (w "c).
Połączyć układ wydechowy z katalizatorem wstępnym.
Zamontować :

Nakrętki (15)
Opaskę układu wydechowego (14) ; Za pomocą narzędzia [0193-A]

Połączyć przewody (13).
Wkręcić czujnik temperatury (12).
Sprawdzić stan wieszaków i zamocowań.

UWAGA : Wymienić uszkodzone elementy w razie konieczności.

Zamontować :

śruby (11)
śruby (10)
Wsporniki wieszaków (9)
Nakrętki (8)
Przednie lewe koło

UWAGA : Wykonać operacje, przewidziane po ponownym podłączeniu akumulatora.

Podłączyć akumulator.

4.3. Operacje do wykonania po wymianie czujnika aktywnego tłumika drgań

UWAGA : Ustawić pojazd na podłożu przed wykonaniem uczenia aktywnego tłumika drgań (17).

UWAGA : Wykonywać systematycznie poniższe operacje po wymianie albo zamianie czujnika aktywnego tłumika drgań
(17).

Wykonać uczenie kalkulatora (7) aktywnego tłumika drgań (17).

UWAGA : Operacja ta jest wykonywana przy pomocy przyrządów diagnostycznych.

508 - B1BG0192P0 - Demontaż - Montaż : System aktywnego tłumika drgań http://127.0.0.1:6090/affiche.do?ref=B1BG0192P0&refaff=B1BG0192...

8 z 8

2016-11-12 21:13
