FUNKCJA : PODGRZEWANIE-DOGRZEWANIE (BOSCH EDC 16 C34)

1. Schemat ogólny

67 : Styk E2 z cza 32 stykowego (CME) Wysterowanie przeka nika sterownika  wiec  arowych.
88 : Styk A4 z cza 32 stykowego (CME) Diagnostyka sterownika  wiec  arowych.

2.  wiece  arowe (1160)

2.1. Rola

wiece  arowe umo liwiaj  szybki wzrost temperatury w komorach spalania podczas fazy rozruchu.

2.2. Opis



Rysunek : D3AP026C

Elementy

BSI1   Inteligentny modu  steruj cy
0004   Zestaw wska ników
1158   Sterownik  wiec  arowych
1160    wiece  arowe
1320   Modu  sterowania silnika

Po czenia

Nr po czenia   Sygna

Rodzaj sygna u

1

danie zapalenia lampki kontrolnej podgrzewania   CAN

2

Zapalenie lampki kontrolnej podgrzewania

VAN Confort

Page 1 of 4

207 (A7) - B1HA9HP0 - Funkcja : Podgrzewanie-dogrzewanie (BOSCH EDC...

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1HA9HP0&refaff=B1HA9HP0&parent=...

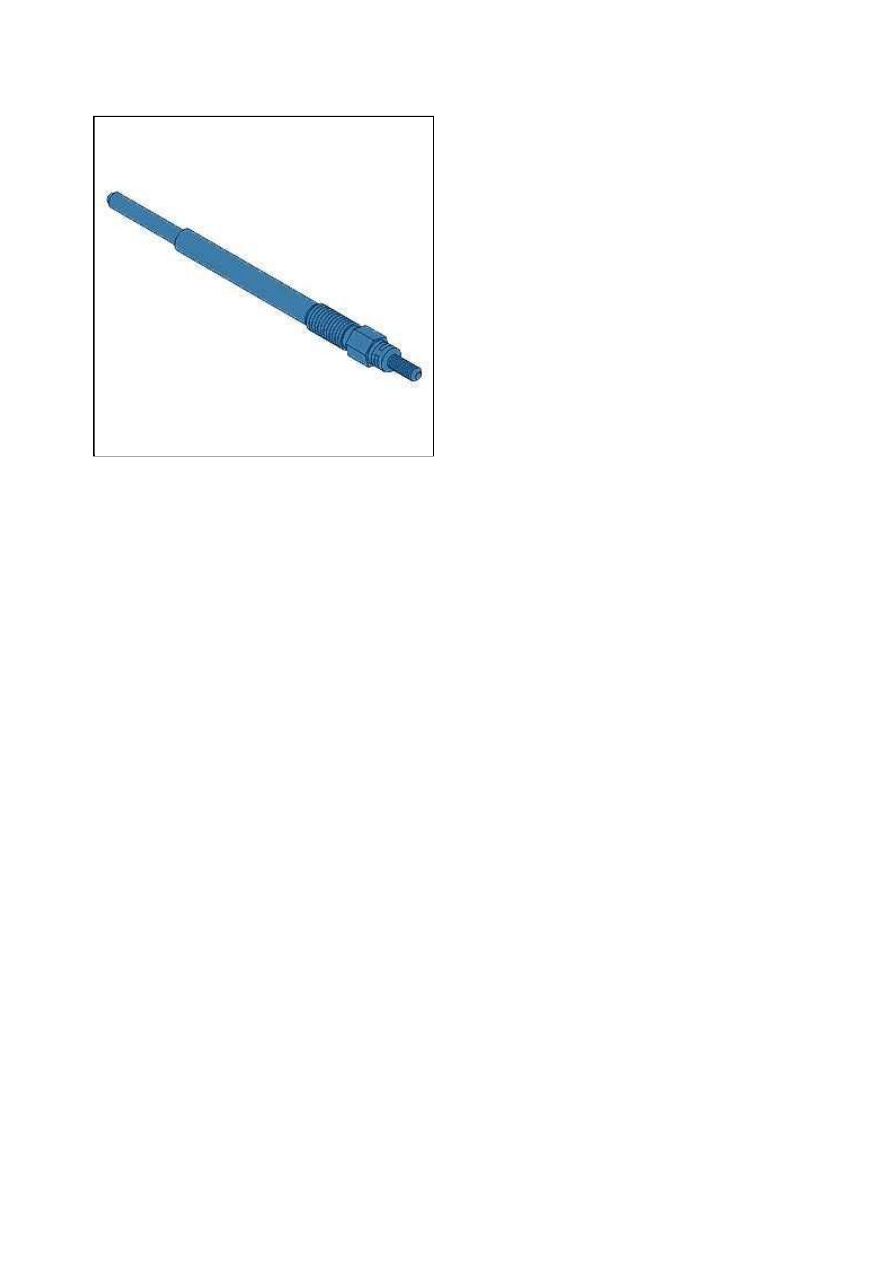

wiece  arowe 11 V.

ugo  ca kowita 118,5 mm.

Budowa  wiec  arowych :

Rezystancja grzejna
Metalowa pow oka ochronna

3. Sterownik  wiec  arowych (1158)

3.1. Rola

Sterownik zasila elektrycznie  wiece  arowe w funkcji polece  kalkulatora wtrysku.

3.2. Opis

Czasy podgrzewania wst pnego i dogrzewania s  okre lane przez kalkulator wtrysku.
W przypadku uszkodzenia sterownika  wiec  arowych, kalkulator wtrysku zapami tuje usterk .

3.3. Szczególne w ciwo ci elektryczne

Przypisanie styków z cza :

Przewód nr 1 : Zasilanie  wiecy  arowej cylindra nr 3
Przewód nr 2 : Zasilanie  wiecy  arowej cylindra nr 1
Przewód nr 3 : Diagnostyka sterownika  wiec  arowych
Przewód nr 4 : +12 V trwa e

Przewód nr 5 : Masa
Przewód nr 6 : Zasilanie  wiecy  arowej cylindra nr 4
Przewód nr 7 : Zasilanie  wiecy  arowej cylindra nr 2
Przewód nr 8 : Wysterowanie przeka nika sterownika  wiec  arowych

4. Zabudowa



Rysunek : B1HP1KUC

Page 2 of 4

207 (A7) - B1HA9HP0 - Funkcja : Podgrzewanie-dogrzewanie (BOSCH EDC...

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1HA9HP0&refaff=B1HA9HP0&parent=...

5. Podgrzewanie-dogrzewanie

Czasy podgrzewania i dogrzewania s  okre lane przez kalkulator steruj cy silnikiem w funkcji temperatury

ynu w uk adzie ch odzenia silnika na obrotach biegu ja owego oraz wysoko ci nad poziomem morza.

5.1. Dzia anie podgrzewania



Rysunek : B1DP1DJC

Oznaczenie   Oznaczenie
3

wieca  arowa

4

Wi zka przewodów elektrycznych

5

Sterownik  wiec  arowych

6

owica silnika

Temperatury

ynu

ch odz cego
silnika

Czas
podgrzewania
wst pnego

Obroty
biegu
ja owego

Préchauffage :
Wysoko  terenu
przekraczaj ca
1000 m

Préchauffage :
Wysoko  terenu
przekraczaj ca
1500 m

Préchauffage :
Wysoko  terenu
przekraczaj ca
2000 m

80 °C

0 sek.

750
obr/min

0 sek.

0 sek.

0 sek.

20 °C

0 sek.

800
obr/min

0,5 sek.

2 sekundy

3 sekundy

0 °C

0,5 sek.

890
obr/min

1 sek.

5 sekundy

5 sekundy

- 10 °C

5 sekundy

950
obr/min

5,5 sekundy

9,5 sekundy

9,5 sekundy

- 20 °C

5 sekundy

1050
obr/min

5,5 sekundy

9,5 sekundy

9,5 sekundy

- 25 °C

10 sekundy   1075

obr/min

10,5 sekundy

12,5 sekundy

12,5 sekundy

- 30 °C

15 sekundy   1100

obr/min

15 sekundy

15 sekundy

15 sekundy

Page 3 of 4

207 (A7) - B1HA9HP0 - Funkcja : Podgrzewanie-dogrzewanie (BOSCH EDC...

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1HA9HP0&refaff=B1HA9HP0&parent=...

5.2. Dzia anie dogrzewania

Dogrzewanie pozwala na przed enie dzia ania  wiec  arowych po fazie rozruchu.
Dogrzewanie pozwala na zmniejszenie emisji zanieczyszcze  w ci gu pierwszych minut po rozruchu
silnika.

Dogrzewanie zmniejsza emisj  niebieskiego dymu oraz na du ych wysoko ciach.

Parametry mog ce przerwa  dogrzewanie :

Temperatura p ynu ch odz cego silnik wy sza ni  65°C
Dawka wtryskiwanego paliwa wi ksza od 30 mm3 (pomi dzy 1200 i 1500 obr/min)
Dawka wtryskiwanego paliwa wi ksza od 10 mm3 (2500 obr/min)
Dawka wtryskiwanego paliwa wi ksza od 5 mm3 (330 obr/min)

Obroty silnika wi ksze od 3500 obr/min
Napi cie akumulatora ni sze od 7,5 woltów

Temperatury p ynu ch odz cego
silnika

Czas podgrzewania
wst pnego

Obroty biegu
ja owego

Dogrzewanie



80 °C

0 sek.

750 obr/min

0 sek.

20 °C

0 sek.

800 obr/min

0,5 sek.

0 °C

0,5 sek.

890 obr/min

180 sekundy

- 10 °C

5 sekundy

950 obr/min

180 sekundy

- 20 °C

5 sekundy

1050 obr/min

180 sekundy

- 25 °C

10 sekundy

1075 obr/min

180 sekundy

- 30 °C

15 sekundy

1100 obr/min

180 sekundy
