FUNKCJA : PODGRZEWANIE WSTĘPNE - DOGRZEWANIE (SIEMENS SID 801)

SYSTEM WTRYSKU SIEMENS I DIESEL TURBO DW10TD OD OPR 8981

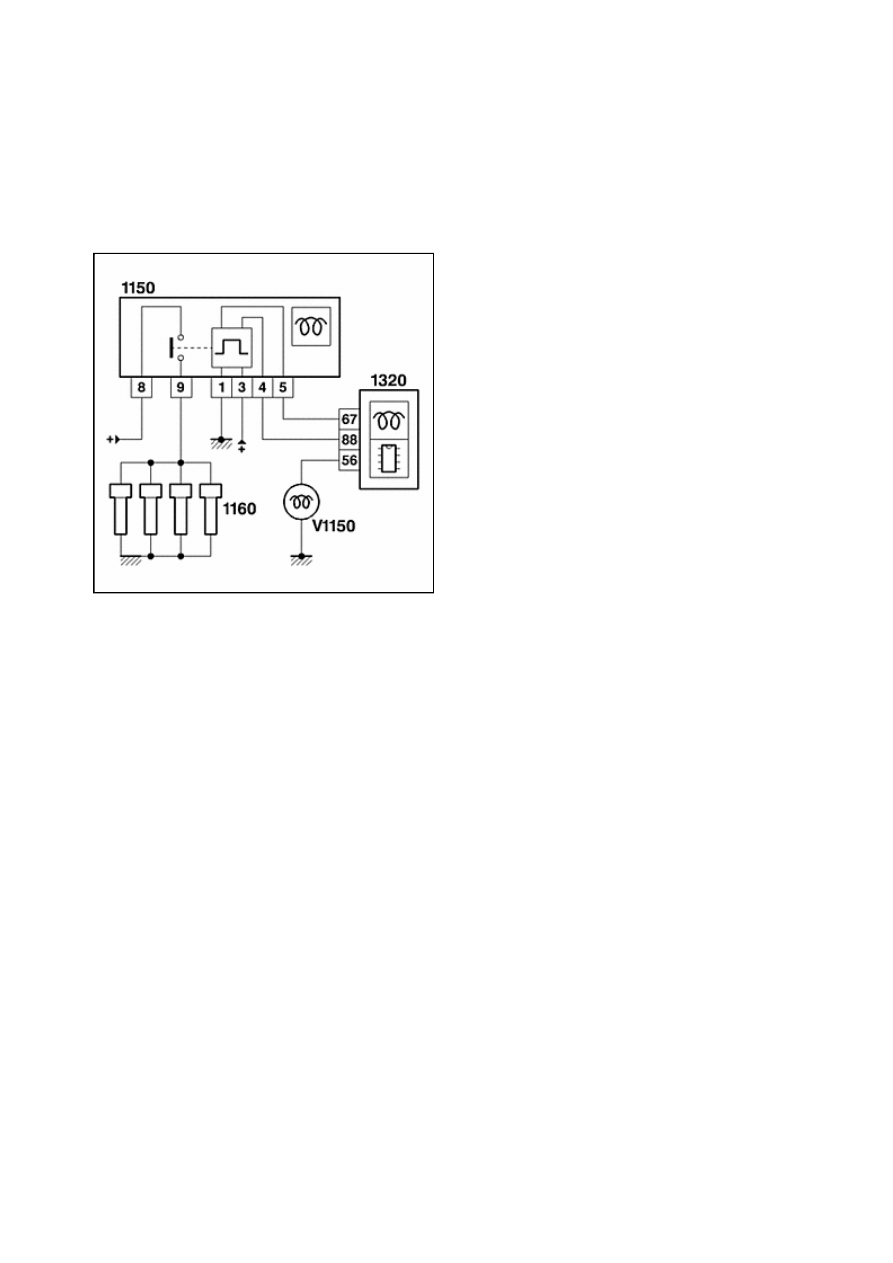

1. Schemat blokowy

(1150) Moduł podgrzewania - dogrzewania .
(1160) Świece żarowe .
(1320) Kalkulator sterujący silnikiem.
(V1150) Kontrolka podgrzewania .

2. Świece żarowe (1160)

2.1. Zadanie

Świece żarowe umożliwiają szybki wzrost temperatury w komorach spalania podczas fazy rozruchu.

2.2. Opis

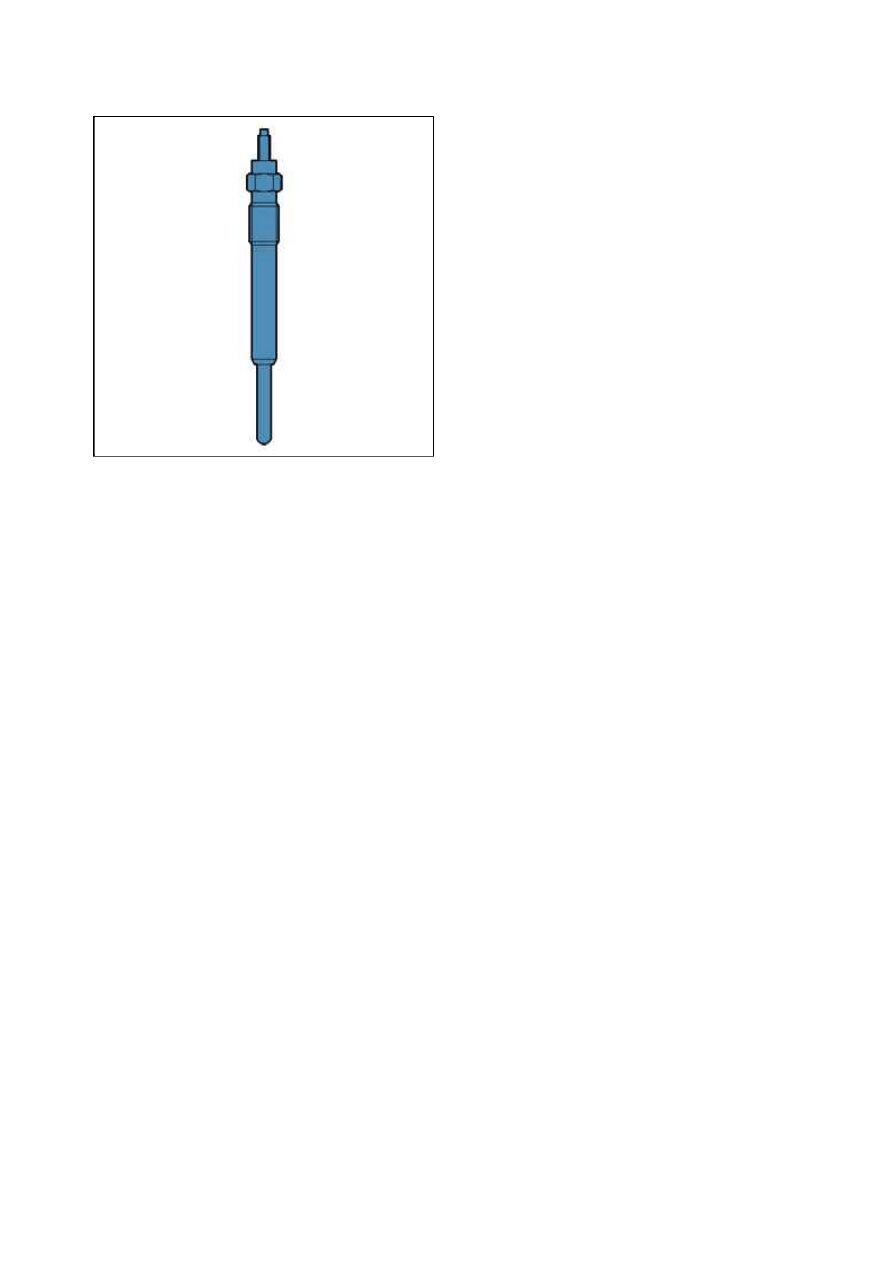

Rysunek : D3AP016C

Page 1 of 2

C5 - B1HA5NP0 - Funkcja : Podgrzewanie wstępne - dogrzewanie (SIEMENS SID 8...

2012-05-11

http://127.0.0.1:6091/affiche.do?ref=B1HA5NP0&refaff=B1HA5NP0&parent=B1H...

Świece żarowe 11 V.
Długość całkowita 107 mm.
Budowa świec żarowych :



Rezystancja grzejna



Metalowa powłoka ochronna

3. Moduł podgrzewania - dogrzewania (1150)

3.1. Zadanie

Sterownik zasila elektrycznie świece żarowe w funkcji poleceń kalkulatora wtrysku.

3.2. Opis

Czasy podgrzewania wstępnego i dogrzewania są określane przez kalkulator wtrysku.
W przypadku uszkodzenia sterownika świec żarowych, kalkulator wtrysku zapamiętuje usterkę.

3.3. Elektryczne cechy szczególne

Przypisanie styków złącza :



Przewód nr 1 : Masa



Przewód nr 2 : Styk niewykorzystany



Przewód nr 3 : +12 woltów za stacyjką



Przewód nr 4 : Wejście kalkulatora sterującego silnikiem



Przewód nr 5 : Diagnostyka modułu sterowania świec żarowych



Przewód nr 8 : +12 V trwałe



Przewód nr 9 : Zasilanie świec żarowych

3.4. Zabudowa

W zależnosci od samochodu.

Rysunek : B1HP11PC
