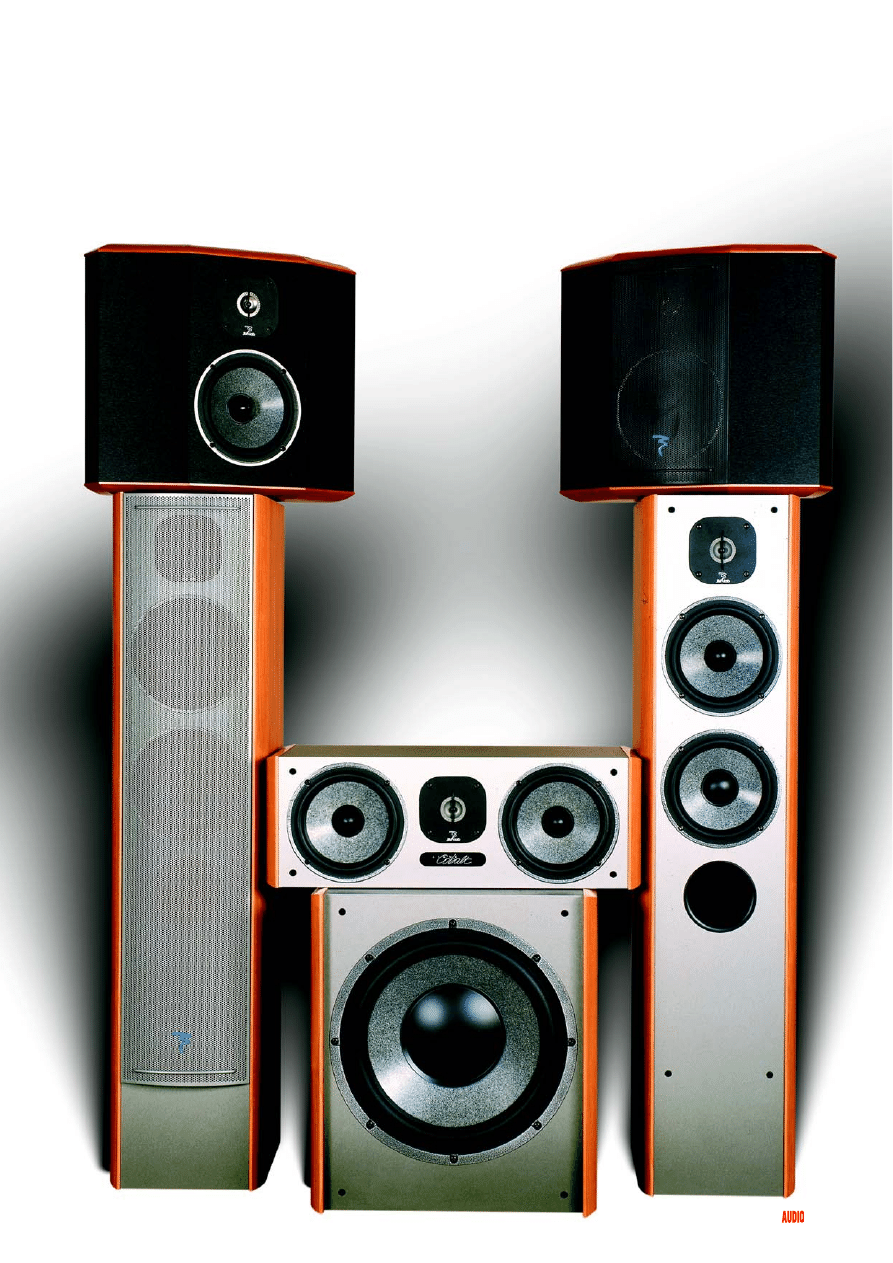

− Systemy głośnikowe − 17 000 zł

Focal−JMlab

COBALT 816S/CC800S/

SR800S/SW800S

System Focala−JMlaba

(ostatnio producent rozwinął

swoją oficjalną nazwę), tak

jak Jamo prezentuje bardzo

spójny i racjonalny koncept

wielokanałowy, w którym

jednak, zgodnie z naszym

życzeniem, uprzywilejowane

zostały kolumny lewa

i prawa. Jeżeli są tacy,

którzy tego nie wiedzą,

przypominamy − kolumny

lewa i prawa służą do

odsłuchu stereofonicznego.

Kolumny do stereo zostają wyróżnione poprzez

wielkość, mocniejszy zestaw przetworników

przetwarzających bas, co w sumie ma zapewnić ich

szerokopasmowość, wysoką moc − a więc w sumie

samodzielność, natomiast założenia doskonałego

systemu wielokanałowego zostają spełnione w

zakresie zastosowania takich samych, lub bardzo

podobnych, rodzajów przetworników we wszystkich

głośnikach dookoła, co zagwarantować ma

spójność kinowego brzmienia.

34

1/2004

35

1/2004

Oferta JMlaba zbudowana jest z kilku

dość licznych serii, w skład każdej wcho−
dzą różne modele kolumn wolnostoją−
cych, monitorów, a na dodatek niezbęd−
ne elementy do systemów kina domowe−
go − centralne, efektowe i subwoofery.
Serie nie różnią się więc swoim przezna−
czeniem − wszystkie są bardzo uniwer−
salne − różnią się natomiast ich nabyw−
cy, poprzez grubość portfeli. Seria

Co−

balt S oczywiście nie jest serią najwy−
ższą, ani nawet drugą od góry − a dopie−
ro trzecią, albo licząc z przeciwnej stro−
ny, drugą od dołu, bowiem rolę oferty
podstawowej pełnią

Chorusy. Wskazuje

to, że JMlab to jednak marka dość dro−
ga, skoro czerpiąc z tak pozycjonowanej
serii, budujemy system wielokanałowy za
17000 zł. Rodzina

Cobaltów pasuje nam ce−

nowo do konfrontacji z systemem Jamo, a
przy okazji możemy pokazać jej konstrukcje
w najnowszej odmianie − bowiem

Cobalty

zostały właśnie odświeżone. Pod wzglę−
dem wzorniczym nie zaszły istotne zmia−
ny, być może wybór wersji kolorystycznych
jest nieco inny, więc dla porządku je wy−
mienimy. Producent proponuje cztery
gotowe sety, w których drewnopodobne
okleiny (nie jest tu niestety stosowany
naturalny fornir, a w tej cenie raczej po−
winien już być...) na bocznych ściankach
zderzają się z winylem imitującym alumi−
nium na pozostałych. Wersja

Classic to

boki w kolorze calvados i pozostałe
ścianki oklejone folią imitującą szczotko−
wane czarne aluminium,

Signature to

boki wiśniowe,

Style jasno−czereśniowe, a

Technic czarny, i przy tych trzech wers−
jach pozostałe ścianki mają kolor natu−
ralnego aluminium. Również maskowni−
ca jest interesująca − to płat perforowa−
nej blachy, odpowiednio wygiętej i
usztywnionej stalowym drutem. Kolor la−
kieru maskownicy (czarny lub szary) za−
leży od wybranej wersji wzorniczej sa−
mej kolumny. Nakłady na takie wykoń−
czenia nie są chyba zbyt wielkie, a efekt
finalny jest bardzo dobry.

Skład serii

Cobalt S pozostał bez

zmian, dwa modele wolnostojące, para
monitorów, głośniki efektowe, głośnik
centralny i aktywny suwboofer. W Audio
testowaliśmy już

Cobalty 826 i 816,

i dzisiaj na warsztat znów bierzemy
numer

816, ale z literą “S”, która

jest symbolem wprowadzo−

nych zmian. W obecnej serii użyto tioxi−
dowego, zamiast tytanowego, głośnika
wysokotonowego. Tioxid to też tytan, ale
powlekany tlenkiem tytanu. Różnica wy−
daje się niewielka, ale ta technologia by−
ła do niedawna zarezerwowana dla kon−
strukcji serii

Electra. Membrany “W” w

głośnikach nisko−średniotonowych miały
już poporzednie

Cobalty. Nastąpiła tu,

mówiąc oględnie, w ślad za producen−
tem, “optymalizacja”.

816S są konstrukcją dwuipółdrożną.

Głośniki niskotonowy i nisko−średnioto−
nowy są podobne, 16−cm, ale nie takie
same. Dolny, basowy, ma miękką na−
kładkę przeciwpyłową, w górnym, nisko−
średniotonowym ten element jest wyko−
nany na kształt korektora fazy, ale też
został przymocowany do membrany, a
nie do układu magnetycznego. W oby−
dwu przetwornikach magnes jest wenty−
lowany i ma średnicę 10 cm. Producent
ozdobił odlewane kosze przetworników
lakierem młotkowym, estetycznie dopa−
sowując je do oferowanych wersji wy−
kończeniowych. Owym lakierem pokryte
są jednak nie tylko zewnętrzne obręcze
koszy, ale również fragmenty schowane,
i 99% właścicieli nigdy nie zobaczy, jak
ładne są to przetworniki.

Jednak najważniejszym technolo−

gicznym wyróżnikiem przetworników linii
Cobalt pozostaje membrana “W”, opra−
cowana niegdyś specjalnie dla modelu
Grand Utopia, a dzisiaj, jak widać, stoso−
wana w przeważającej części konstrukcji
JMLaba (już chyba tylko

Chorusy pozo−

stały z innymi membranami). Sandwich
“W” pełni podobną rolę “polityczną”,
jak kevlar w produktach B&W, ale
jest materiałem stricte firmo−

wym, i niespotykanym u żadnego innego
producenta. “W” jest techniką polegają−
cą na sklejeniu dwóch warstw włókna
szklanego za pośrednictwem pianki. Tak
zrobiona membrana jest bardzo sztywna
i lekka, i ma ponoć niezłe tłumienie we−
wnętrzne.

Często spotykanym w obudowach

JMlaba udoskonaleniem są wręgi zna−
jdujące się bezpośrednio za głośnikami
nisko−średniotonowymi, na których opie−
rają one swoje układy magnetyczne, za
pośrednictwem substancji przypominają−
cej plastelinę. Płyty MDF obudowy mają
grubość 2 cm, jeden wylot bass−reflexu
znajduje się z przodu tuż pod głośnikiem
basowym − a więc, mimo że głośniki się
różnią, to pracują we wspólnej komorze i
układzie rezonansowym. Otwór możemy
zamknąć gąbką, jeżeli na nasz gust ba−
su będzie zbyt wiele. Głośnik wysokoto−
nowy to 1−calowa, wklęsła kopułka, nad
którą znajduje się soczewka akustyczna
mająca poprawiać rozpraszanie częstot−
liwości z samego skraju pasma.

Na tylnym panelu znajdujemy po−

dwójne zaciski głośnikowe oraz szybkę z
pleksi, za którą widać dużą część zwrot−
nicy. Czy jest się czym chwalić? Ow−
szem, elementy są przeważnie dobrej ja−
kości, ale oczekiwanej po kolumnach w
tej cenie.

Tioxidowy przetwornik

wysokotonowy zastąpił “zwykłą”

tytanową kopułkę. Głośnik nisko−

średniotonowy i basowy mają, tak

jak już miały, membrany “W”.

System JMlaba jest pod tym względem wzorowy, a stawia kropkę nad i swoim wielokanałowym ambicjom za

pomocą wspaniałego subwoofera − chyba najlepszego, jaki mieliśmy do tej pory okazję testować w prowadzonym

od października cyklu. Ale nic dziwnego − kosztując prawie 5000zł, powienien być zdolny postraszyć konkurencję.

Tak, właśnie taki subwoofer jest potrzebny, gdy chcemy wyraźnie rozwinąć możliwości wcale przecież nie

słabowitych układów dwuipółdrożnych, jeżeli takie pracują z przodu. Powtarzamy to często, i tym razem jesteśmy

w pełni usatysfakcjonowani.

1/2004

36

1/2004

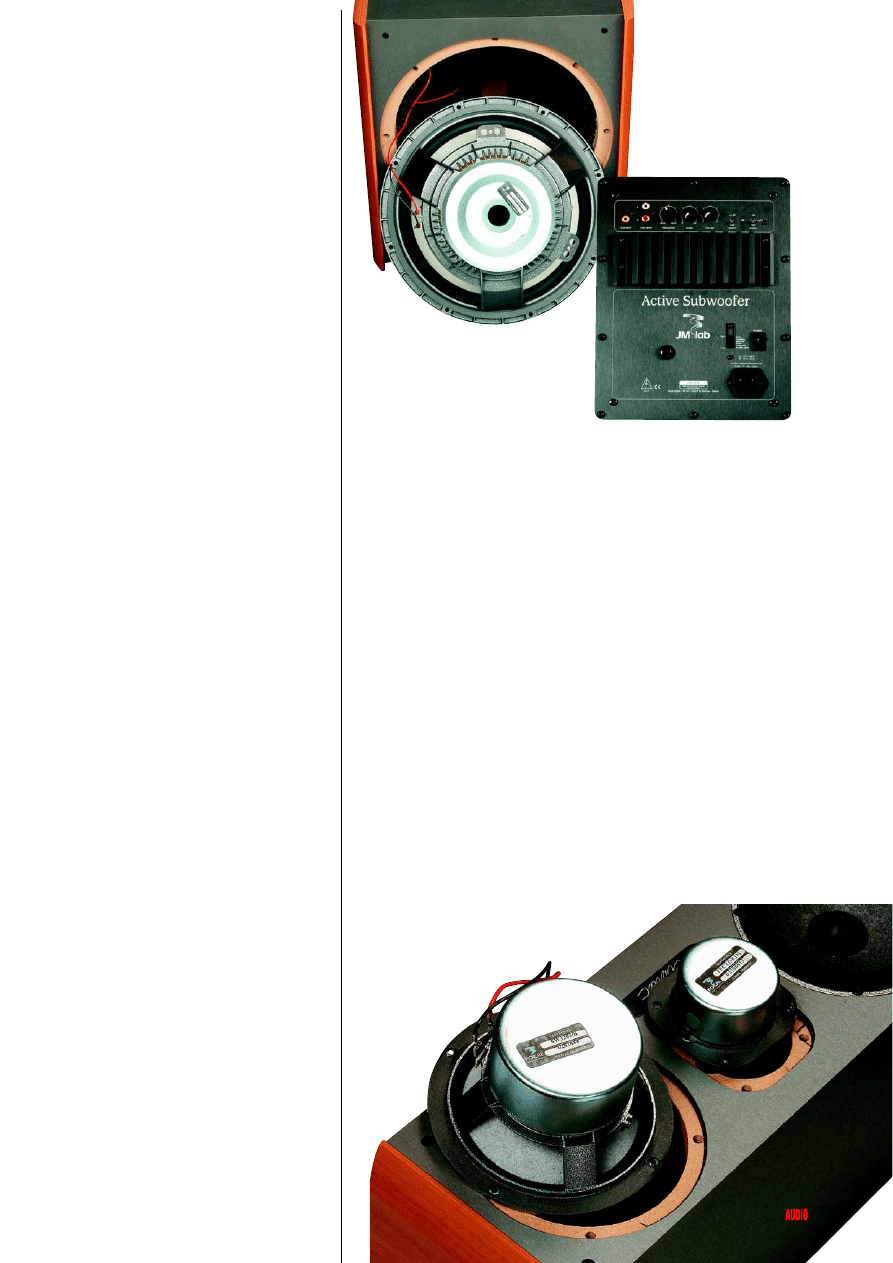

Ten potworny, czyli piękny głośnik

basowy ma 13 cali średnicy i prawie

16−centymetrowy magnes, i spręża

powietrze w obudowie zamkniętej.

Czyżby wysokopozio−

mowe wejścia subwoo−

ferowe należały już do

przeszłości? Tak jak

subwoofer Jamo, tak

i SW800S ma jedynie

niskopoziomowe.

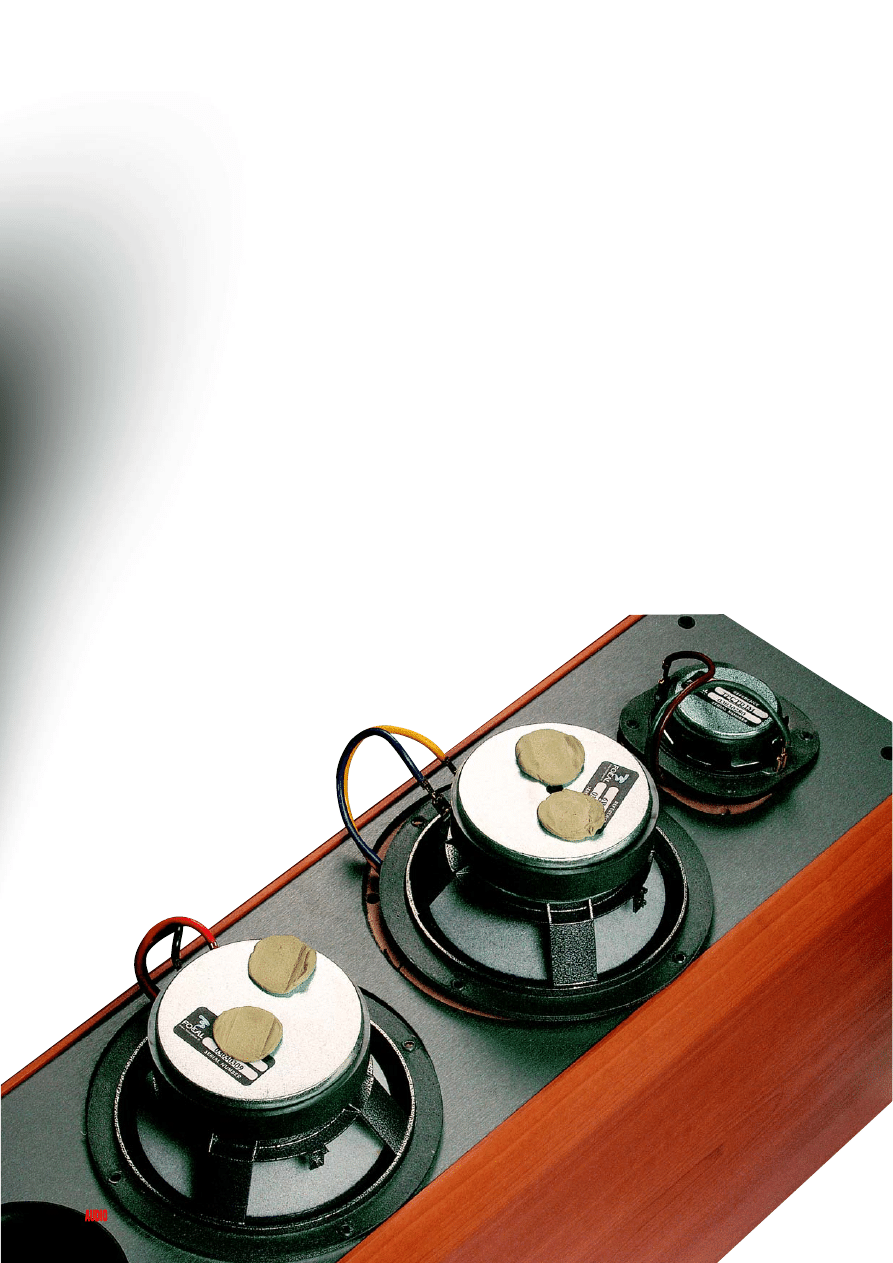

Te same przetworniki

(nisko−średniotonowy

i wysokotonowy)

co w kolumnach

przednich, tyle

że w CC800S

w pełni

ekrano−

wane.

Głośnik centralny

CC800S jest krępy,

ciężki i w proporcjach zasadniczy. Tak
samo jak w kolumnach przednich, tylko
boczne ścianki są laminowane na kolor
drewna, reszta jest czarna lub srebrna.
Kopułka jest taka sama jak w

816S, a

średnie i niskie tony odtwarzają dwa 16−
centymetrowe przetworniki podobne do
tego, który w tej roli funkcjonował w kon−
strukcji

816S. Jednak wszystkie prze−

tworniki zespołu centralnego są ekrano−
wane, podczas gdy żadnych innych w
serii

Cobalt nie potraktowano w ten spo−

sób (bo i nie ma powodu). Widząc brak
otworu bass−reflex na przedniej ściance,
można na moment przestraszyć się, że
znajduje się on z tyłu, co czasami utrud−
nia instalację, ale w rzeczywistości
CC800S pracuje w obudowie zamknię−
tej. Skrzynkę zrobiono z 2−centymetro−
wego MDF−u, i wewnątrz znajdują się
dwa grube wzmocnienia. Zaciski dla
przewodów głośnikowych są ponownie
podwójne, a maskownica to perforowany
i wygięty płat metalu.

Efektowe

SR800S są przebojowe

choćby z racji unikalnie małej głębokoś−
ci, oczywiście w celu zawieszenia ich na
ścianie. Z tyłu każdej skrzynki są zresztą
specjalnie wgłębienia, dodatkowo ułat−
wiające realizację takiego zamiaru.
Głośnik nisko−średniotonowy i tweeter to
zawodnicy znani już z

816S i CC800S,

można tylko dodać, że dokładnie taki
sam układ głośników występuje w pod−
stawkowych monitorach

806S, ale w obu−

dowie bass−reflex, podczas gdy efekto−
wy ma obudowę zamkniętą, i słusznie.
Zaciski są tym razem pojedyncze, i ra−
cja. Kto by “bi−wiringował” efekty?

Subwoofer może nie jest wielki, ale

masywny. Jego kształty są bardzo kla−
syczne, zbliżone do formy sześcianu, ale
ostatecznie wygląd jest atrakcyjny, i
przede wszystkim ucieszy tych, którzy
pokładają wiarę w duże, dobre głośniki
niskotonowe. Przedni panel zajmuje bo−
wiem 33−cm przetwornik o wszelkich po−
żądanych cechach. Jego membranę
również zrobiono z sandwicza “W”, a
kosz, będący solidnym odlewem, ozdo−
biono lakierem młotkowym. Po tych za−
biegach przetwornik ten wygląda tak
efektownie, że spokojnie mógłby być po−
kazywany jako modelowy głośnik w sa−
mochodowym subwooferze. Jego układ
magnetyczny ma aż 15,5 cm średnicy, a
cewka drgająca 65 mm. Obudowa wyko−
nana jest z płyt o grubości 2,5 cm, rów−
nolegle do przedniej ścianki znajduje się
duża wręga usztywniająca. Ponownie
jest to subwoofer z obudową zamkniętą −
ponownie, bowiem obok subwoofera
Jamo − ale tego typu rozwiązanie, przy−
najmniej do niedawna, należało w świe−
cie subwooferów do rzadkości. Mas−
kownica to znowu solidny płat blachy
wpuszczany pomiędzy występy tworzo−
ne przez ścianki boczne.

Wejścia niskopoziomowe gwarantują

połączenie stereofoniczne i monofonicz−
ne. Faza zmieniana jest płynnie, a częs−
totliwość odcięcia reguluje się teoretycz−
nie pomiędzy 40 a 100Hz. Niezależnie
mamy do dyspozycji podbicie o 3dB.

SW800S stoi na czterech nóżkach, w

które można wkręcić kolce.

1/2004

37

1/2004

Wielkiej niespodzianki nie ma

− nowe

Cobalty to udany pokaz

francuskiej szkoły dźwięku, która

może się podobać lub nie, ale charakte−
ru z pewnością jej nie brakuje. Przody
816S grają więc bardzo dynamicznie
i otwarcie. Nie są jednak tak twarde
i żylaste, jak niektórzy się obawiają.
Średnica jest bardzo zrównoważona,
raczej chłodna niż rozgrzana, dźwięki
stamtąd rzadko wyrywają się przed sze−
reg. Można powiedzieć, że instrumen−
ty mają charakterystyczny, zimny wy−
dźwięk, ale też można to ocenić jako
dużą neutralność i obiektywność, a na−
wet wyrafinowanie. Ponieważ średnica
nie jest podzakresem wyrzuconym ani
do góry, ani wypchniętym do przodu,
więc tak czy inaczej nie jest to cecha w
żadnej mierze przykra. Wręcz przeciw−
nie − podnosi analityczność, pozwala le−
piej lokalizować instrumenty, rozszerza
plan sceny, tyle że zwolennikom gęstej,
soczystej, pierwszoplanowej prezentacji
średnich tonów może zabraknąć tutaj
dawki emocji. Góra już skrzy się w naj−
lepsze, ale co trudno wytłumaczyć, jej
poziom jednocześnie wydaje się dobrze
skorelowany ze średnicą. Dlatego wszystkie
szczegóły artykułowane są w sposób
gwarantujący łatwą percepcję, ale nie
ma mowy o łagodnym zaokrąglaniu cze−
gokolwiek. No i bas, niekoniecznie bar−
dzo głęboki, ale odpowiedzialny, dobrze
kontrolowany, a przede wszystkim dyna−
miczny. W tym zakresie przydałoby się
zejście o kilka herców niżej, w niektó−
rych nagraniach część instrumentów nie
wybrzmiewa wcałości, ale nie mieliśmy
prawa jeszcze spodziewać się po tego
typu konstrukcji osiągnięcia samej gra−
nicy pasma akustycznego. W każdym ra−
zie subwoofer jest w stanie pomóc.
SW800S dysponuje mocnym i już bar−
dzo dobrze rozciągniętym basem, jed−
nocześnie niskie tony z niego otrzymy−
wane są także twarde i zdecydowane,
instrumenty grają tak selektywnie, jak
się tego w tym zakresie najczęściej w
ogóle nie spodziewamy. Jedną z waż−
nych zalet zestawienia

SW800S i 816S

jest doskonałe dopasowanie, pozwalają−
ce “ciągnąć” informacje przez cały zakres
basowy z zachowaniem spójności i
odpowiedniej ekspresji.

Pełny zestaw, zawierający jeszcze

efektowe

SR800S i centralny CC800S,

mimo konstrukcyjnych najdalej idących
zbieżności, jest jednak zbiorem indywi−
dualności, które dogadują się czasami
nie bez trudu. Lewy i prawy zachowują
swoją dynamikę, ale ich powściągliwość
w zakresie średnich tonów wykorzystu−
je centralny. Jest on agresywny, więc
dialogi brzmią bardzo zaczepnie i ostro,
występujący aktorzy wydają się nadpo−
budliwi, niespokojni. Tym bardziej w mu−
zyce wielokanałowej trzeba głośnik cent−
ralny temperować, zmniejszając jego
poziom poniżej nominalnego. Głośniki
efektowe

SR800S grają z większym

umiarem i wyczuciem. Na ich gładkie
brzmienie składa się spokojna, selek−
tywna średnica i wyraźna, ale nie nazbyt
głośna góra.

Korzystając z LFE, charakter basu

nieco się zmienia. Subwoofer gra znacz−
nie odważniej i bardziej ofensywnie. Nis−
kie tony są nie tyle głębsze, co bardziej
rozlane i wolniejsze, ale wcześniejsza
precyzja była na tak wysokim poziomie,
że jest z czego tracić, a ostateczny efekt
dla potrzeb kinowych jest bardzo dobry.

WYKONANIE i KOMPONENTY:

W kształtach nic

specjalnego, ale wykonanie, a zwłaszcza sam
głośnik, doskonałe.

OCENA:

bardzo dobra

LABORATORIUM:

Schodzi “tylko” w okolice

30Hz, ale ma bardzo duże możliwości
natężeniowe.

OCENA:

dobra

+

BRZMIENIE:

Piekielnie precyzyjny, idealnie

dopasowany i dynamiczny w stereo. Przy
użyciu LFE lekko sobie swawoli, nie tracąc
minimum kontroli, ani nie wypadając z roli.

OCENA:

bardzo dobra

BARDZO DOBRA

OCENA KOŃCOWA:

D4SUB

Cena

[zł]

4820,−

Dystrybutor:

TRIMEX

WYKONANIE i KOMPONENTY:

Interesujące wersje

wzornicze, poprawne wykonanie. Armia 16−cm
przetworników z membranami “W” i wklęsłych
tioxidów − teoretycznie pełne zestrojenie.
Wygodne płaskie głośniki efektowe.

OCENA:

bardzo dobra

LABORATORIUM:

Wszędzie 4

Ω

, wyższa

efektywność centralnego niż pozostałych
elementów, w efektowych wzmocnienie niskich
częstotliwości.

OCENA:

dobra

BRZMIENIE:

Otwarty i ofensywny dźwięk, z

(nazbyt) ekspresyjnym kanałem centralnym.
Wszechstronny bas.

OCENA:

dobra

+

DOBRA

+

OCENA KOŃCOWA:

Cena

(za system) [zł]

16885,−

Dystrybutor:

TRIMEX

COBALT 816S/CC800S

SR800S/SW800S

WYKONANIE i KOMPONENTY:

Architektura

klasyczna, wykonanie poprawne w czterech
ciekawych opcjach kolorystycznych, szkoda że
bez udziału naturalnych oklein. Bardzo dobre
przetworniki.

OCENA:

dobra

+

LABORATORIUM:

Lekkie uprzywilejowanie

skrajów pasma, doskonałe rozpraszanie
wysokich tonów.

OCENA:

dobra

+

BRZMIENIE:

Chłodna, ale selektywna i neutralna

średnica, swobodne i detaliczne wysokie tony,
bas krótki i dynamiczny.

OCENA:

bardzo dobra

BARDZO DOBRA

OCENA KOŃCOWA:

COBALT 816S

Cena

(za parę) [zł]

6780,−

Dystrybutor:

TRIMEX

KINO DOMOWE

KINO DOMOWE

KINO DOMOWE

KINO DOMOWE

KINO DOMOWE

− Systemy głośnikowe − 17 000 zł

38

1/2004

Laboratorium

KINO DOMOWE

KINO DOMOWE

KINO DOMOWE

KINO DOMOWE

KINO DOMOWE

− Systemy głośnikowe − 17 000 zł

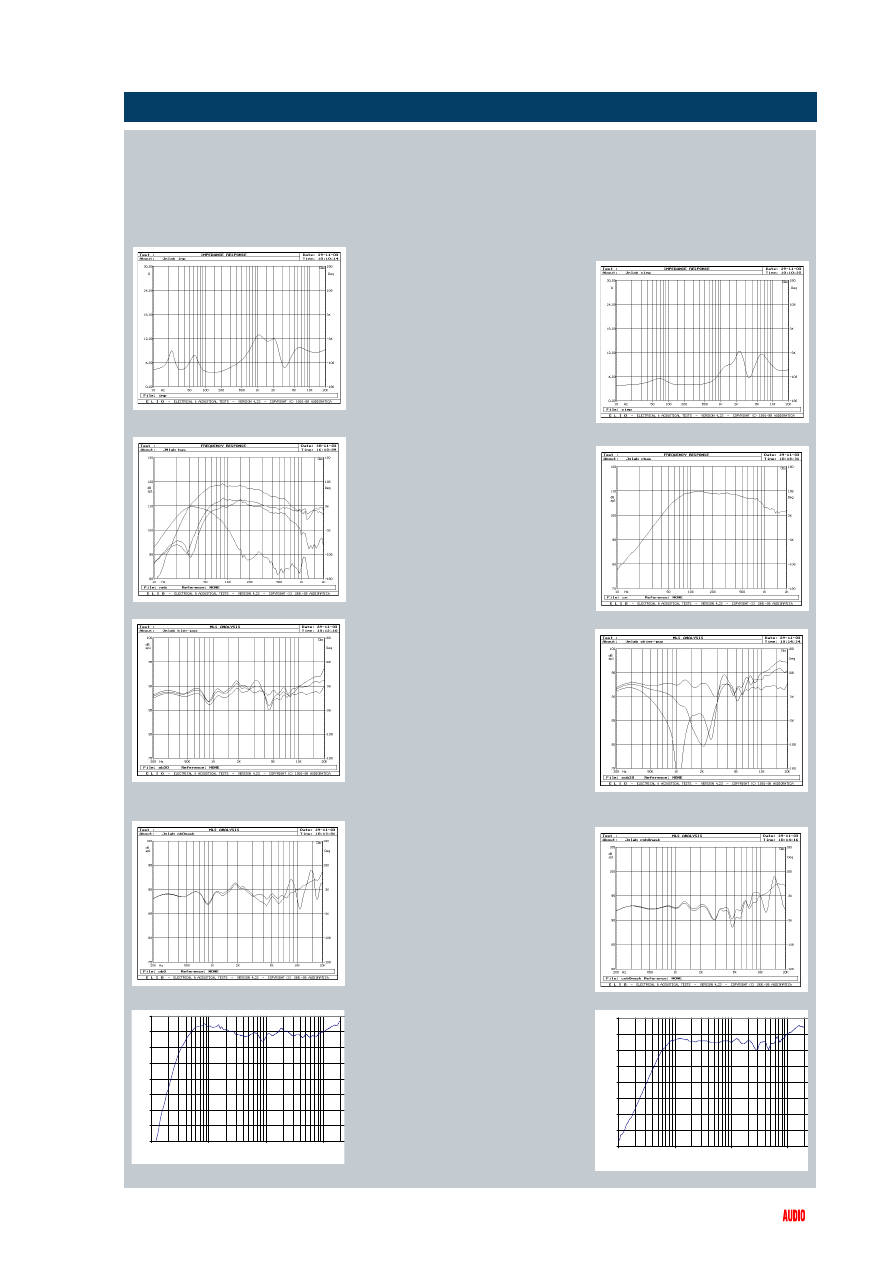

rys. 1. Cobalt 816S, charakterystyka modułu impedancji.

rys. 2. Cobalt 816S, działanie bass−refleksu.

rys. 3a. Cobalt 816S, zakres średnio−wysokotonowy,

na osiach 0

O

, 15

O

i 30

O

w poziomie.

rys. 4. Cobalt 816S, charakterystyka w całym pasmie.

rys. 3b. Cobalt 816S, wpływ maskownicy.

nych, dostaną pozorny wybór między sys−
temem 8−omowym (JMlab) a 4−omowym
(Jamo), i wielu z nich skłaniać się będzie
do “bezpieczniejszych” 8

Ω

. I właśnie dla−

tego JMlab tak określa swoje produkty,
choć wcale takimi nie są.

Cobalty 816S są

podobnie jak Jamo

D450, w jednoznaczny

sposób znamionowo 4−omowe, co widać
poprzez 3,5−omowe minimum przy 140Hz
(rys. 1). Zupełnie niezależnie od tej kwesti−
i, zwraca uwagę mocno pofalowany za−
kres kilku kHz − ślad stosowania skompli−
kowanych filtrów w zwrotnicy.

Obydwa głośniki 16−cm pracują w jed−

nej komorze bass−reflex. Mamy więc na
rys. 2 ich niezależne charakterystyki, jed−
ną charakterystykę ciśnienia z otworu
i wreszcie charakterystykę wypadkową
wszystkich tych źródeł. Na tym przykła−
dzie możemy zaobserwować ciekawe zja−
wisko − mimo funkcjonowania wspólnego
układu rezonansowego, jego działanie na
charakterystkach głośników odbija się lek−
ko przesuniętymi częstotliwościami odcią−
żenia − dla jednego nieco poniżej, dla dru−
giego powyżej 30Hz. Strojenie jest więc
bardzo niskie, a charakterystyka ciśnienia
z otworu ma łagodny kształt. Charakterys−
tyka wypadkowa zwiększa swoje nachyle−
nie powoli, nie pokazuje żadnego podbicia
względem częstotliwości średnich, ale to
zasługa kontynuowania pracy przez głoś−
nik teoretycznie niskotonowy aż do 600Hz
na poziomie zbliżonym do głośnika nisko−
średniotonowego − to wyraźnie inny spo−
sób strojenia układu dwuipółdrożnego niż
w

D450 Jamo, gdzie dolny głośnik praco−

wał efektywnie tylko do ok. 200Hz, wzmac−
niając sam bas.

Zakres średnio−wysokotonowy (rys.

3a) wykazuje się dobrą liniowością na osi
głównej i bardzo dobrymi charakterystyka−
mi kierunkowymi w zakresie najwyższych
tonów − co jest zasługą geometrii odwróco−
nej kopułki. Owszem, na osiach innych niż
oś głowna, na charakterystyce pojawia się
skok między 3 a 4,5kHz, zawsze jednak
zmieścimy się w polu +/−3dB.

Tak jak Jamo, tak i JMlab zapronował

nowoczesną formę maskownicy, i po−
nownie jest ona nowoczesna tylko wzorni−
czo, bo nie akustycznie − tutaj poszarpała
cały zakres wysokich tonów (rys. 3b).

Rys. 4 prezentuje się przyjemnie,

skraje pasma są lekko uprzywilejowane,
nie przeszkadzając jednak utrzymaniu
się w granicach +/−3dB, a szeroki zakres
200Hz−10kHz prowadzony jest w ramach
+/− 2dB. Sięgnąłem do pomiarów poprzed−
niej wersji

Cobaltów (Audio 1/02) − nowa

ma jednoznacznie lepiej wyrównaną, mniej
“wykonturowaną” charakterystykę, poza
tym uwolniona jest od rezonansowych prob−
lemów w zakresie wyższego basu. Nie
jest jeszcze idealna, ale zasługuje na wyż−
szą notę.

Centralny jest także 4−omowy, i ujaw−

nia zastosowanie skomplikowanego filtro−
wania między parą przetworników nisko−
średniotonowych a wysokotonowym (rys.
5). Zaskakujące jest nie tyle pojedyncze,
co bardzo spłaszczone wzniesienie rezo−
nansowe w zakresie niskich tonów − wie−
my, że obudowa jest zamknięta, ale naj−
wyraźniej przy zwrotnicy zastosowano ob−
wód linearyzujący charakterystykę impe−
dancji w tym zakresie.

Może też i dzięki temu charakterystyka

przetwarzania niskich częstotliwości (rys. 6)
nie została tak uwypuklona, jak to stało się

rys. 5. CC800S, charakterystyka modułu impedancji.

rys. 6. CC800S, działanie bass−refleksu.

rys. 7a. CC800S, zakres średnio−wysokotonowy,

na osiach 0

O

, 15

O

i 30

O

w poziomie.

rys. 8.  CC800S, charakterystyka w całym pasmie.

rys. 7b. CC800S, wpływ maskownicy.

Często o tym piszemy, a w zasadzie

zawsze, kiedy jest okazja, ale tak niestety
trzeba. I tym razem pora najwyższa wyjaś−
nić kwestię impedancji, która odróżnia
systemy Jamo i JMlaba. Ale tylko na pa−
pierze, co jest wielce niesprawiedliwe. Oto
bowiem klienci, przyglądający się obydwu
systemom na podstawie firmowych da−

w głośniku efektowym, co zaraz zobaczymy.

W zakresie średnio−wysokotonowym

(rys. 7a) centralny JMlaba wykazuje się
dobrym zrównoważeniem na osi głównej,
ale nie może pochwalić się tak dobrą kon−
dycją w kwestii charakterystyk na innych
osiach, jak jego konkurent z systemu Ja−
mo − teraz już pod kątem 15

O

O

O

O

O

pojawia się

kilkunastodecybelowe osłabienie (przy

55

60

65

70

75

80

85

90

95

10

100

1000

10000

Czêstotliwoœæ w Hz

Ciœnienie w dB

60

65

70

75

80

85

90

95

100

10

100

1000

10000

Czêstotliwoœæ w Hz

Ci

œn

ie

ni

e

w

dB

39

1/2004

Laboratorium

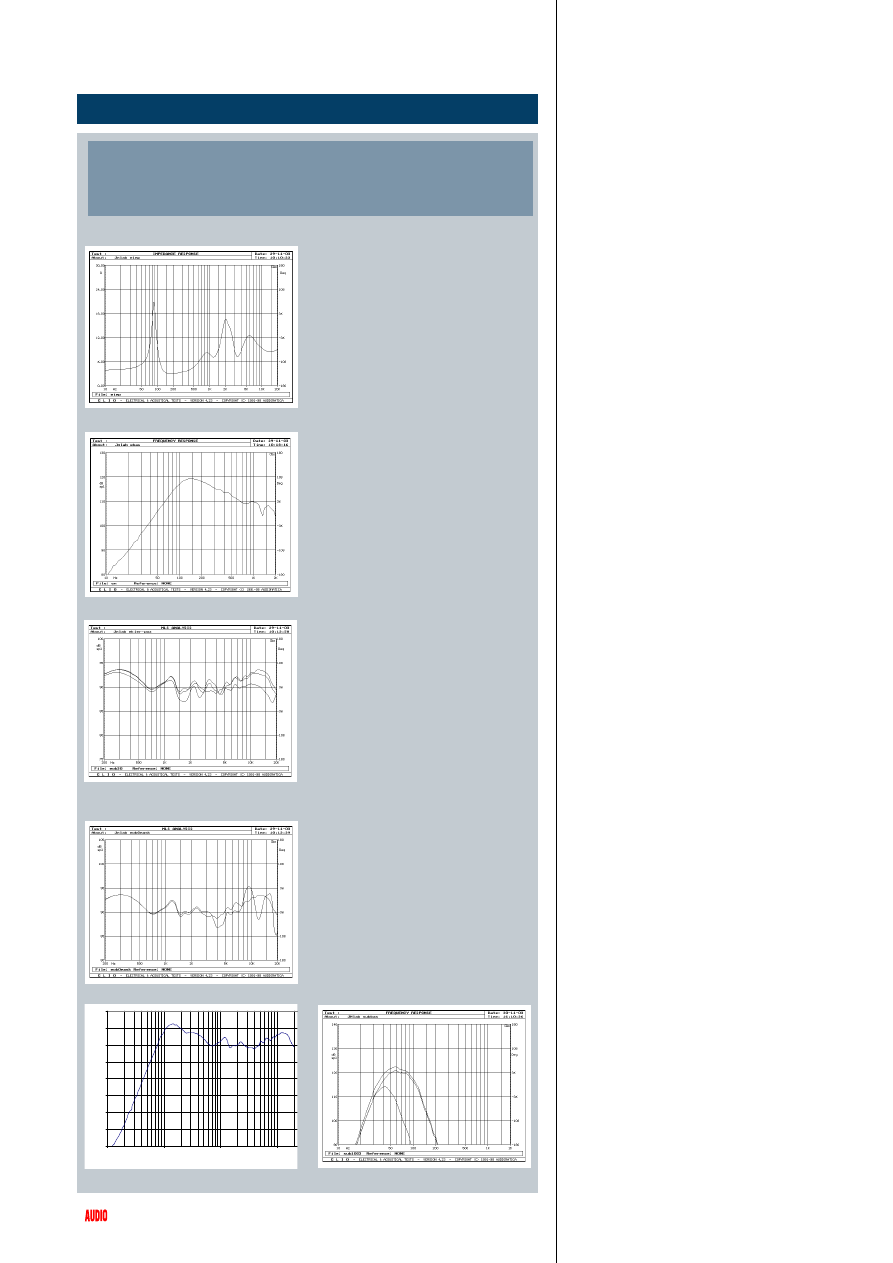

rys. 9. SR800S, charakterystyka modułu impedancji.

rys. 10. SR800S, działanie bass−refleksu.

rys. 11a. SR800S, zakres średnio−wysokotonowy,

na osiach 0

O

, 15

O

i 30

O

w poziomie.

rys. 11b. SR800S, wpływ maskownicy.

2kHz), a pod kątem 30

O

O

O

O

O

sytuacja wygląda

oczywiście jeszcze gorzej. Ale to niestety
normalne dla centralnych symetrycznych.

Jednak rys. 8, wykorzystujący pomiar

z osi głównej, pokazuje, że słuchacz znaj−
dujący się na wprost głośnika może cie−
szyć się z bardzo dobrej charakterystyki.

Maskownice, zarówno głośnika cent−

ralnego (rys. 7b), jak i efektowego (rys.
11b), tak jak przy kolumnie głównej, psują
przebieg w zakresie powyżej 5kHz.

Głośnik efektowy to także konstrukcja

4−omowa, a minimum spada nawet lekko
poniżej 3

Ω

(przy 180Hz), również z obu−

dową zamkniętą, ze skomplikowanymi filt−
rami, ale ostry szpic rezonansu przy 90Hz
wskazuje, że już bez zabiegów linearyzu−
jących charakterystykę impedancji (rys. 9).

Charakterystyka z rys. 11a pokazuje

dobrą równowagę powyżej 500Hz, ale
sygnalizuje wzmocnienie niższych częs−
totliwości.

Potwierdza to ostatecznie rys. 12. Po

co głośnik przeznaczony do powieszenia
tak eksponuje (i to już w pomiarze bez
odbijającego tła) zakres, który odbicia do−
datkowo wzmocnią? Nie wiem. Uspokoje−
nie charakterystyki w tym zakresie, tak jak
widać to w efektowym Jamo, wydaje się
znacznie rozsądniejszym posunięciem.

Subwoofer JMlaba jest pod pewnym

względem podobny do konkurenta − ope−
ruje obudową zamkniętą, pod innym istot−
nie różny − ma jeden duży głośnik, a nie
dwa mniejsze. Jego właściwości akus−
tyczne też są nieco inne, ale nie należy
tego ściśle wiązać z wymienionymi cecha−
mi konstrukcyjnymi, bo dużą rolę odgrywa
sam kształt korekcji wnoszonej przez wzmac−
niacz. Generalnie, subwoofer

SW800S nie

sięga tak nisko, jak Jamo, zwłaszcza gdy
ustawimy regulator górnej częstotliwości
granicznej w wyższej pozycji, ale oferuje
znacznie wyższe maksymalne natężenie.
Wejdźmy w szczegóły − spadek −6dB na
dolnym zboczu mamy przy 28Hz dla naj−
niższej, i przy 37Hz dla najwyższej pozycji
regulatora, który jest przede wszystkim po
to, aby przesuwać nam górną częstotli−
wość graniczną, co czyni w zakresie od 60
do 120Hz (również − 6dB) − rys. 13. Dodat−
kowo poziom w większej części przetwa−
rzanego zakresu możemy podnieść o ok.
2−3dB przełącznikiem niezależnym od
standardowego regulatora poziomu wy−
sterowania. A wysterować go możemy aż
do 122dB − wynik niczego sobie.

rys. 12. SR800S, charakterystyka w całym pasmie.

816S

CC800S

SR800S

SW800S

Impedancja znam. [

Ω

]

4

4

4

−

Efektywność

88

90

89

122

*

*

*

*

*

Rekomendowana moc wzmacniacza [W]

25−100

20−80

20−60

175

**

**

**

**

**

Wymiary (WxSxG) [cm]

98x22x31

18x52x30

35x40x15

44x39x57

*

*

*

*

*

maksymalne ciśnienie

**

**

**

**

**

moc wbudowanego wzmacniacza

rys. 13. SW800S, działanie bass−refleksu.

60

65

70

75

80

85

90

95

100

10

100

1000

10000

Czêstotliwoœæ w Hz

Ciœnienie w dB
