INTERFEJS BMW 6.5

INSTRUKCJA OBSŁUGI

background image

www.viaken.pl

Strona 2

1. BEZPIECZE

Ń

STWO PRACY

Przed pierwszym uruchomieniem urz

ą

dzenia nale

ż

y uwa

ż

nie przeczyta

ć

instrukcj

ę

obsługi.

Urz

ą

dzenie przeznaczone jest do wykorzystania jedynie w

pomieszczeniach zamkni

ę

tych

W przypadku nieprawidłowego działania lub stwierdzenia
widocznego uszkodzenia nie wolno korzysta

ć

z urz

ą

dzenia. W

takim przypadku nale

ż

y zwróci

ć

si

ę

do firmy Viaken

Nie wolno zanurza

ć

urz

ą

dzenia ani przewodów w wodzie lub

innych płynach.

W przypadku gdy przewody poł

ą

czeniowe zostały uszkodzone ,

nie wolno korzysta

ć

z urz

ą

dzenia.

Maj

ą

c na uwadze Pa

ń

stwa bezpiecze

ń

stwo zalecamy u

ż

ywa

ć

do

podł

ą

czenia jedynie kabli naszej produkcji (ka

ż

dy producent

mo

ż

e mie

ć

inny standard wyprowadze

ń

)

Diagnostyka pojazdu mo

ż

e by

ć

prowadzona wył

ą

cznie przez

przeszkolony personel.

Urz

ą

dzeni mo

ż

na podł

ą

cza

ć

do pojazdu wył

ą

cznie poprzez

dedykowane do tego celu gniazdo diagnostyczne.

Niedopuszczalne jest dokonywanie

ż

adnych zmian w instalacji

elektryczne pojazdu oraz w elektronice urz

ą

dzenia.

Podł

ą

czanie urz

ą

dzenia do zł

ą

cza diagnostycznego pojazdu

nale

ż

y wykonywa

ć

tylko przy wył

ą

czonym zapłonie.

Urz

ą

dzenia w wersji z interfejsem szeregowym RS232 nale

ż

y

podł

ą

cza

ć

do komputera tylko przy wył

ą

czonym komputerze. Nie

mo

ż

na stosowa

ć

adapterów USB/RS232.

Producent nie ponosi odpowiedzialno

ś

ci za skutki

nieodpowiedniego korzystania lub nieprawidłowej obsługi.

KOREKTA LICZNIKA W CELU PODNIESIENIA WARTO

Ś

CI POJAZDU JEST

NIELEGALNA,

NOWY

WŁA

Ś

CICIEL

POWINIEN

ZOSTAC

O

TYM

FAKCIE

POINFORMOWANY.

background image

www.viaken.pl

Strona 3

2.SPECYFIKACJA TECHNICZNA

2.1 WYMAGANIA SPRZ

Ę

TOWE

Wymagania sprz

ę

towe:

komputer klasy PC ( laptop , stacjonarny )

procesor klasy Pentium lub lepszy

Karta graficzna pracuj

ą

ca w rozdzielczo

ś

ci 640 x 480

Wolne sprz

ę

towe zł

ą

cze RS232 (port com), nie mo

ż

na stosowa

ć

adapterów USB/RS232

10 MB wolnego miejsca na dysku.

Wymagania programowe

System operacyjny Windows

2.2 DANE TECHNICZNE

Wymiary 115mm x 55m x 23mm
Masa netto 150 do 300 g ( w zale

ż

no

ś

ci od wersji )

Zakres temperatur podczas eksploatacji od 5°C do 40°C
Zakres temperatur podczas składowania od -20°C do 60°C
Napi

ę

cie zasilania od 12,5V do 15V (zasilanie ze zł

ą

cza

diagnostycznego)

background image

www.viaken.pl

Strona 4

3. Podł

ą

czenie interfejsu:

1. Wył

ą

czy

ć

komputer

2. Podł

ą

czy

ć

interfejs do portu szeregowego (w komputerze gniazdo

9 pinowe m

ę

ski

ę

)

UWAGA!!! Interfejs musi by

ć

podł

ą

czony do fizycznego portu com,

nie mo

ż

e by

ć

przej

ś

ciówka z USB czy programowa karta PCMCIA.

3. Upewni

ć

si

ę

czy zapłon w samochodzie jest wył

ą

czony

4. Podł

ą

czy

ć

interfejs do gniazda diagnostycznego w samochodzie

a) w przypadku interfejsu wyposa

ż

onego w gotowe kable z wtykami,

najpierw podł

ą

czy

ć

wtyk od strony samochodu, nast

ę

pnie podł

ą

czy

ć

kabel do interfejsu)

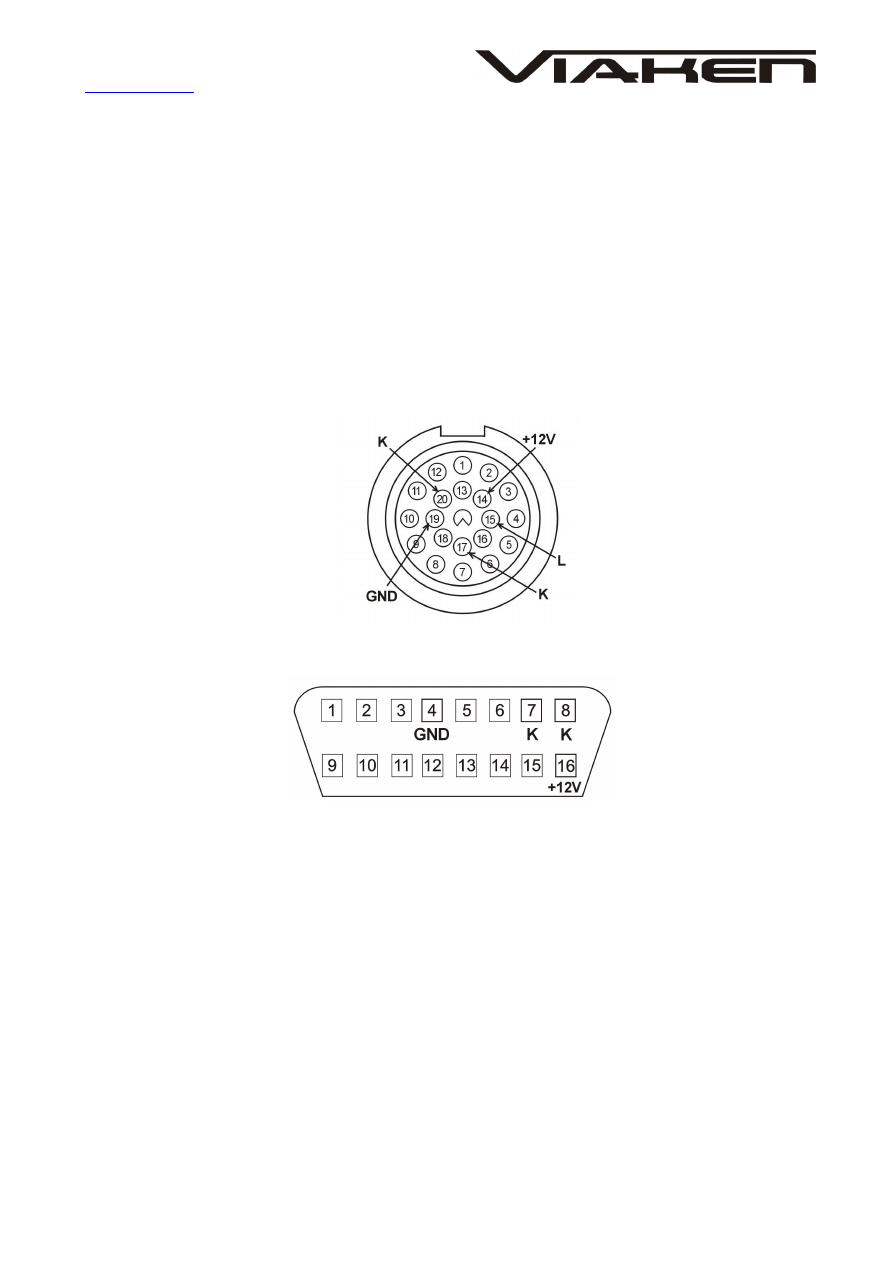

b) w przypadku interfejsu z kablem z pinami, podł

ą

czy

ć

wg.

schematu:
gniazdo okr

ą

głe do 2000r. :

gnizado OBD2 po 2000r.:

12V – pin 16

GND – pin 4
K line – pin 7 (diagnostyka silnika)
K line – pin 8 (pozostałe systemy)

kabel piny w interfejsie:
12V – czerwony,
GND – czarny
K line – zielony
L line –

ż

ółty

5. Uruchomi

ć

komputer

6. Wł

ą

czy

ć

zapłon

7. Uruchomi

ć

program i przeprowadzi

ć

diagnostyk

ę

Interfejs współpracuje z programem BMW CARSOFT 6.5 sp1

8. Wył

ą

czy

ć

zapłon

9. Odł

ą

czy

ć

interfejs od samochodu i komputera

background image

www.viaken.pl

Strona 5

4. OPIS Programu.

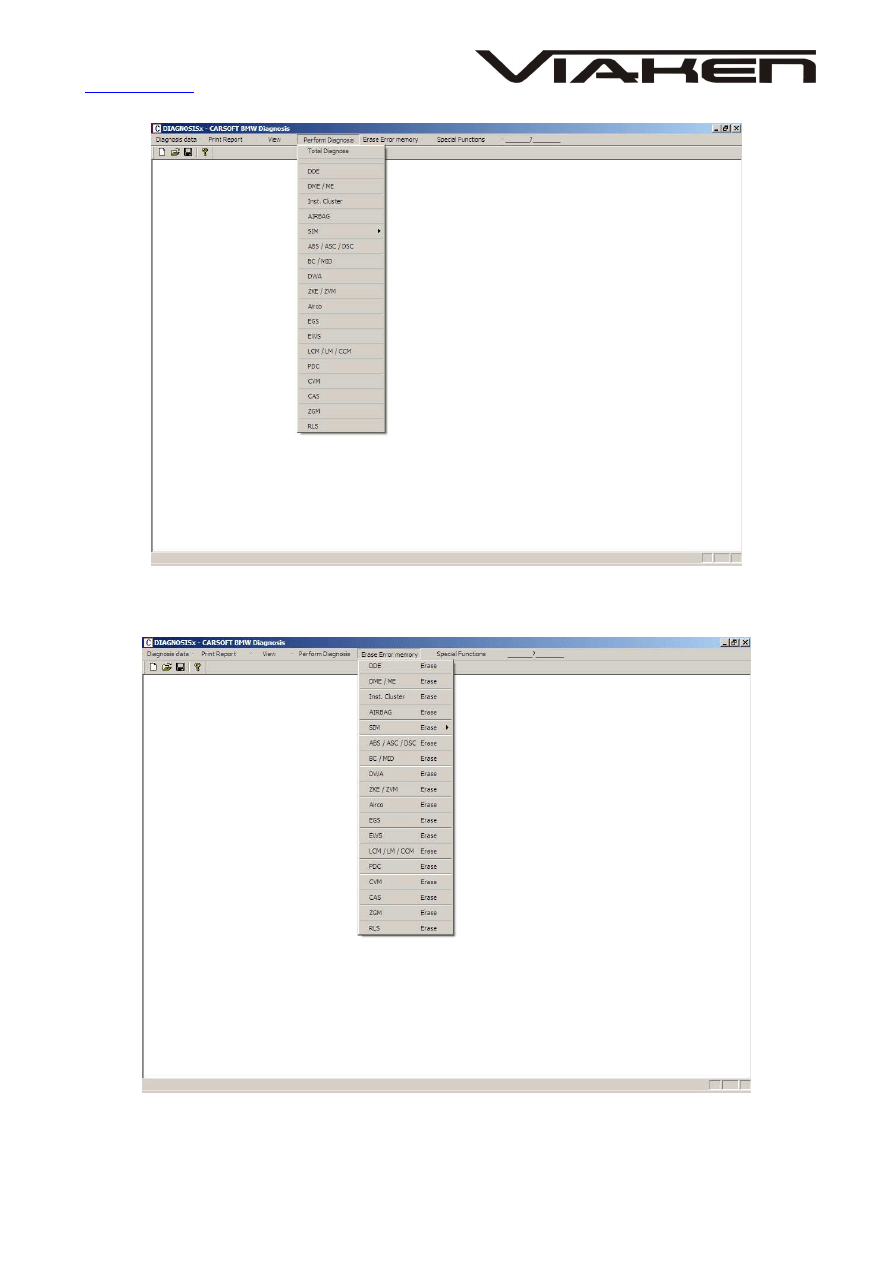

Opcja TOTAL DIAGNOSE pozwala na ogóln

ą

diagnostyk

ę

wszystkich mo

ż

liwych modułów

pojazdu. Wybieraj

ą

c konkretny system (np. DME czy DDE) mo

ż

emy wykona

ć

dokładn

ą

diagnostyk

ę

poszczególnych modułów.

Opcja ERASE ERROR MEMORY pozwala na skasowanie bł

ę

dowi w poszczególnych

background image

www.viaken.pl

Strona 6

modułach.


Kasowanie INSPEKCJI oraz OIL SERWIS wykonujemy poprzez wybranie opcji
SERVICE- INTERVAL RESET w zale

ż

no

ś

ci od modelu jaki jest podł

ą

czony.

background image

www.viaken.pl

Strona 7

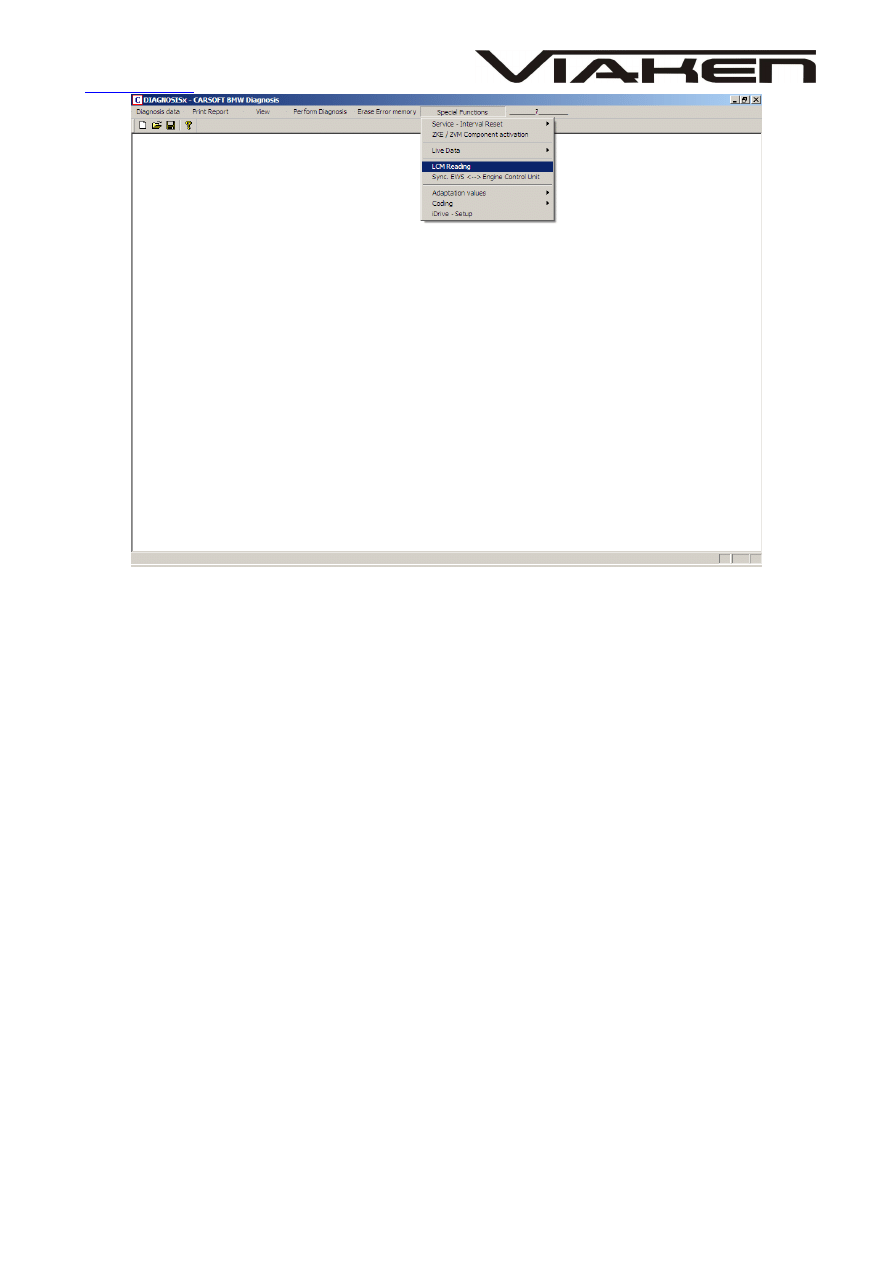

Odczyt rzeczywistego przebiegu odczytujemy poprzez wybranie opcji LCM READING -
odczyt przebiegu z modułu

ś

wiateł.

background image

www.viaken.pl

Strona 8

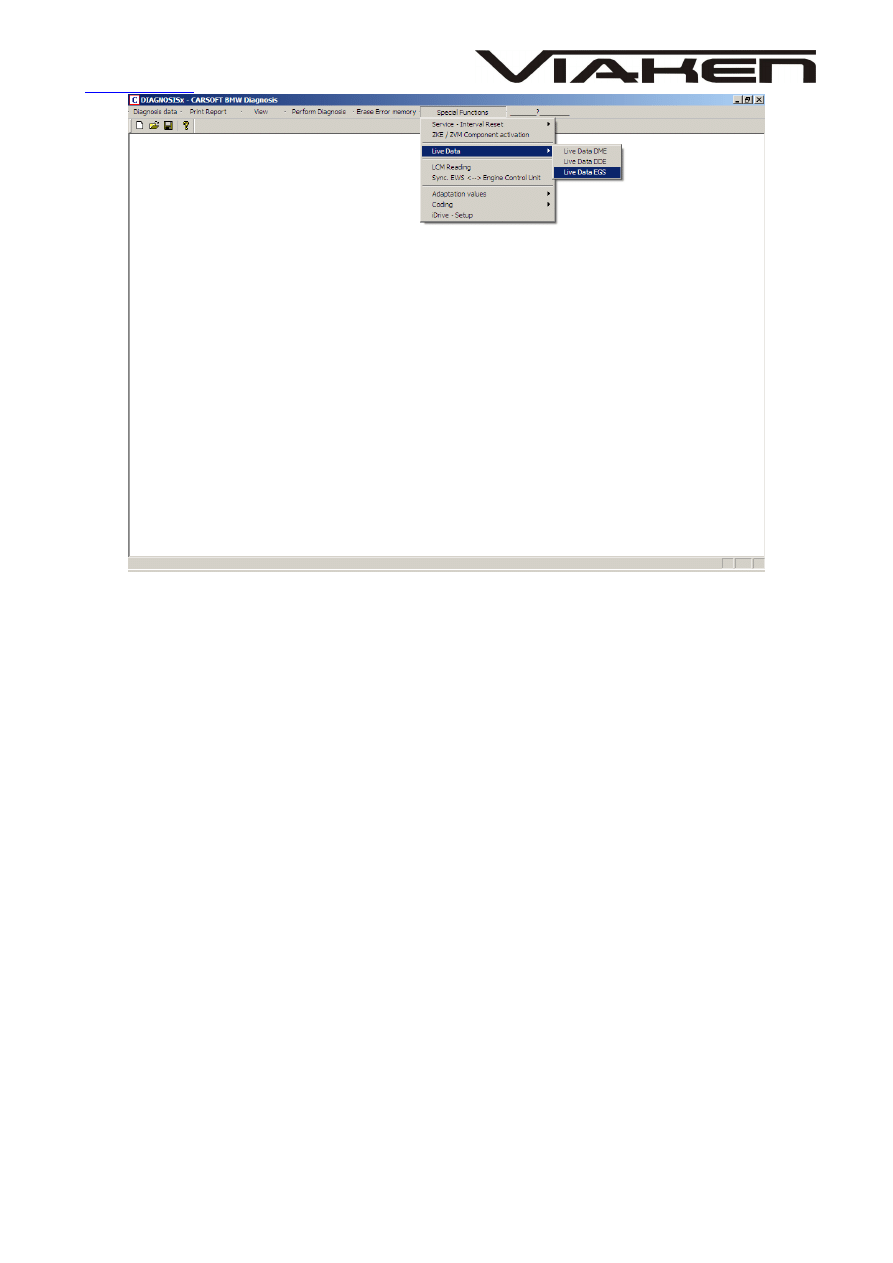

Odczyt LIVE DATA (podgl

ą

d parametrów pracy silnika) dokonujemy przez wybranie

w/w pokazanej opcji.
DME – silniki benzynowe
DDE – silniki diesla
EGS – skrzynia biegów.



Mo

ż

liwe rezultaty testu.:

STATMENT: OK. – element został znaleziony, nie ma w nim

ę

dów.

STATMENT: Error – element został znaleziony, s

ą

w nim

ę

dów.

STATMENT: … doesn’t answer! – element jest w samochodzie,
ale problem z komunikacja po lini K, zapłon nie wł

ą

czony,

element nie odpowiada z powodu uszkodzenia.
STATMENT: … hasn’t foundelementu nie ma w aucie,
element nie ma mo

ż

liwo

ś

ci diagnozy
